61A

-

23

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

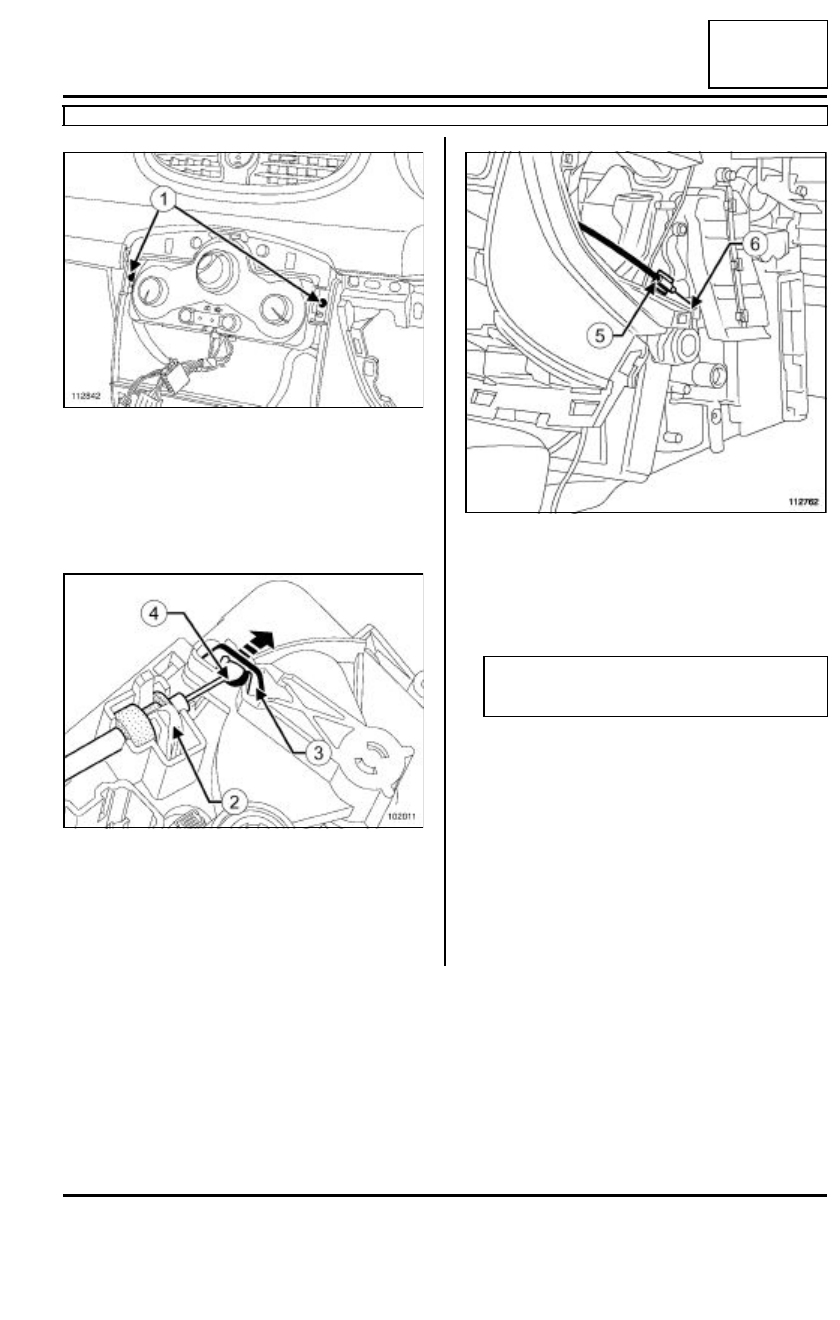

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el cable de mando de reparto de aire del
cuadro de mando de la climatización.

Desencajar en (2).

Separar la patilla (3).

Extraer la rótula (4).

Soltar el freno de funda (5) del cajetín repartidor.

Extraer:

- la rótula (6) en la mariposa de distribución,

- el cable de mando de distribución de aire.

112842

102011

112762

Nota:

Marcar el paso del cable de distribución de aire.

61A

-

24

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

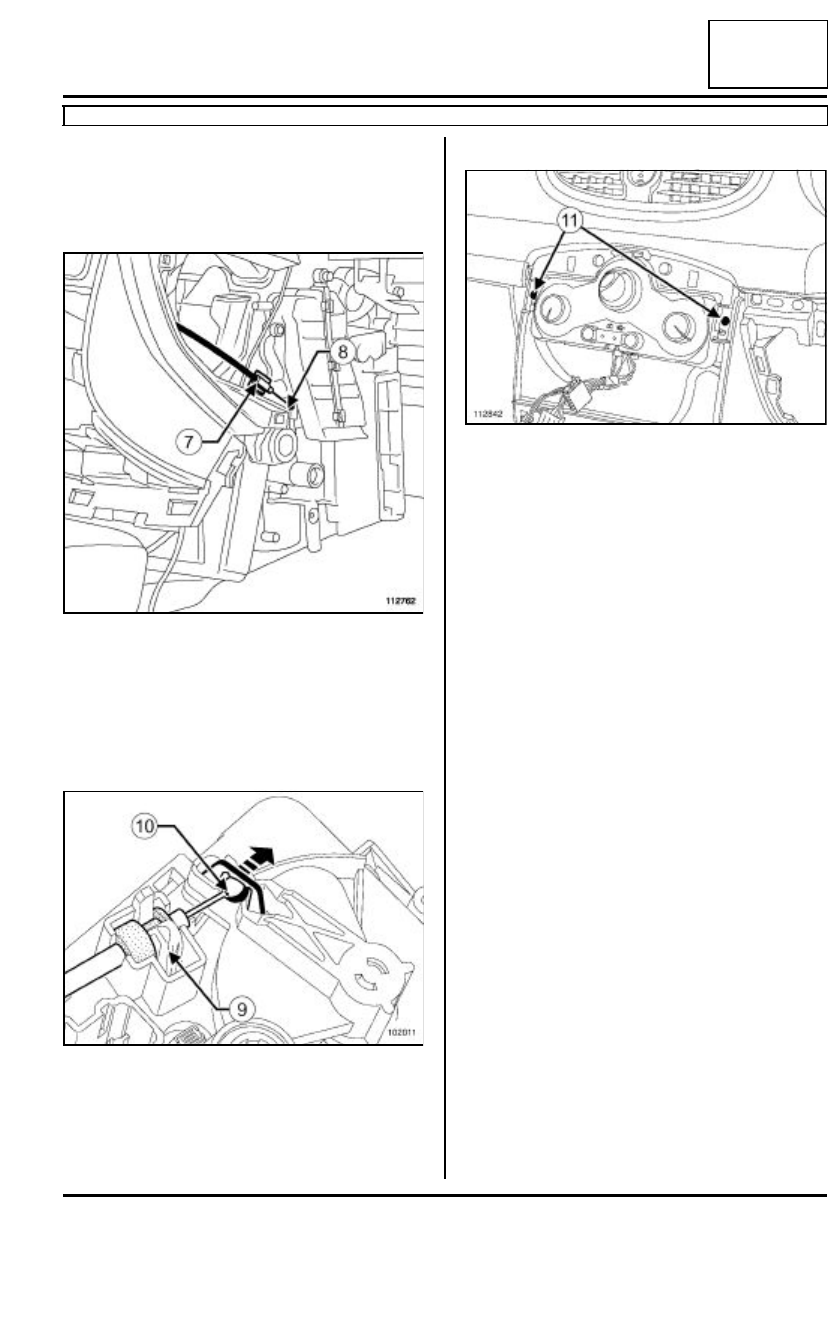

Colocar:

- el cable de mando de distribución de aire,

- la rótula (8) en la mariposa de distribución.

Encajar el freno de funda (7) en el cajetín repartidor.

Colocar el cable de mando de reparto de aire del
cuadro de mando de climatización.

Colocar la rótula (10).

Encajar el freno de funda en (9).

II - ETAPA FINAL

Colocar el cuadro de mando de climatización.

Poner los tornillos de fijación (11) del cuadro de
mando de climatización en el tablero de a bordo.

Conectar los conectores del guarnecido central.

Encajar el guarnecido central comenzando por la
parte inferior.

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción - reposición).

112762

102011

112842

61A

-

25

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción - reposición).

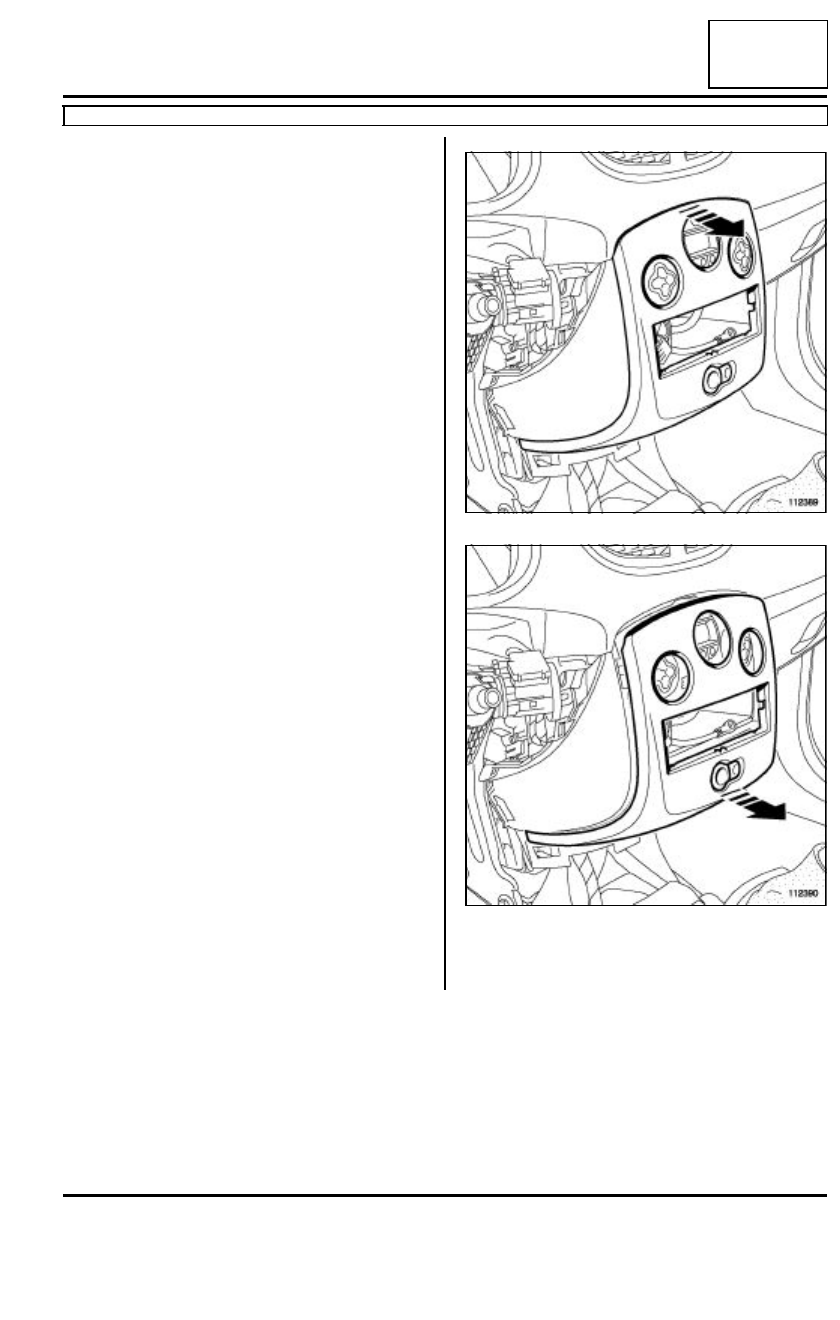

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112389

112390

61A

-

26

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

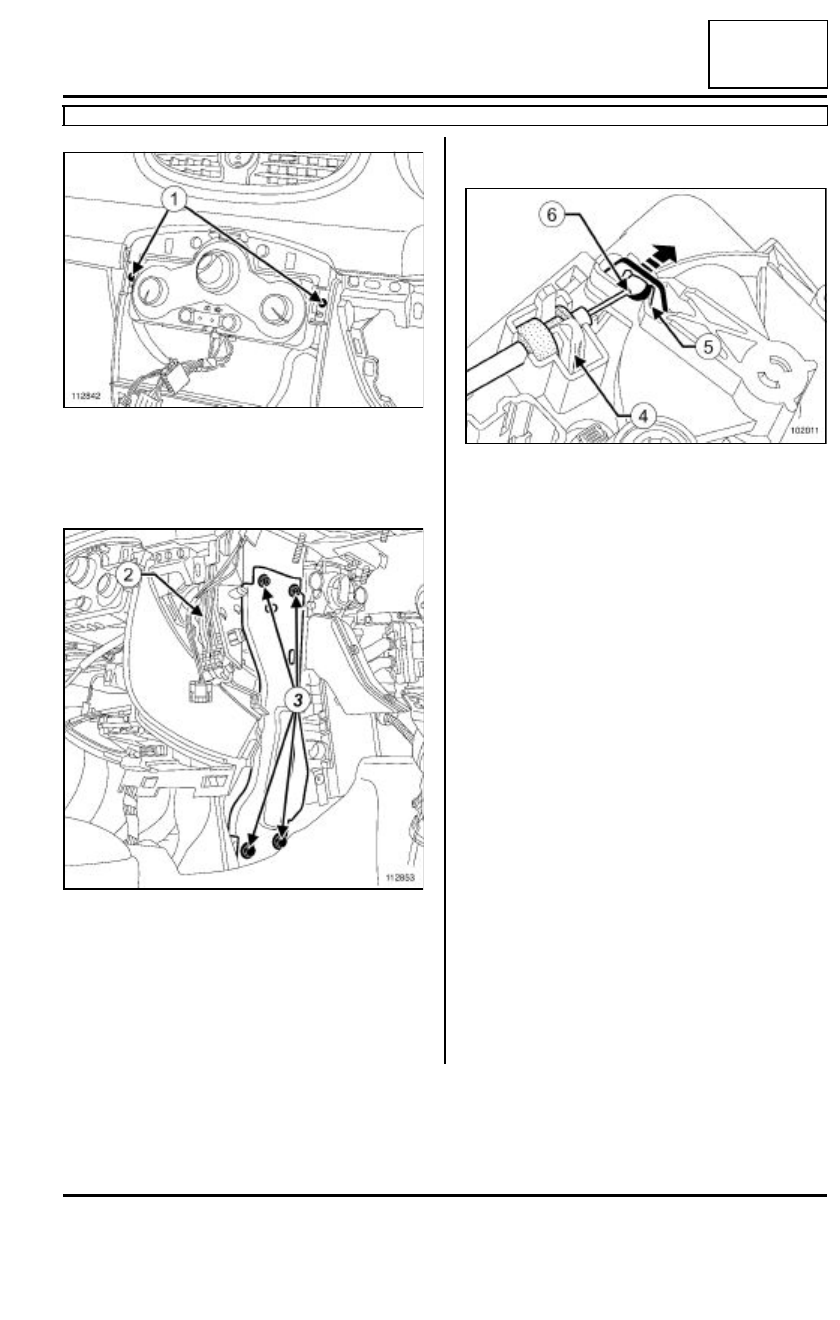

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización del ta-
blero de a bordo.

Soltar la caja de fusibles (2) de la placa de refuerzo
de la viga del tablero de a bordo.

Extraer:

- los tornillos de fijación (3) de la placa de refuerzo

de la viga del tablero de a bordo,

- la placa de refuerzo de la viga del tablero de a bor-

do.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el cable de mando de distribución de aire del
cuadro de mando de climatización.

Desencajar en (4).

Separar la patilla (5).

Extraer la rótula (6).

112842

112853

102011
