61A

-

19

CALEFACCIÓN

Cable de mando de reciclaje: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

EXTRACCIÓN

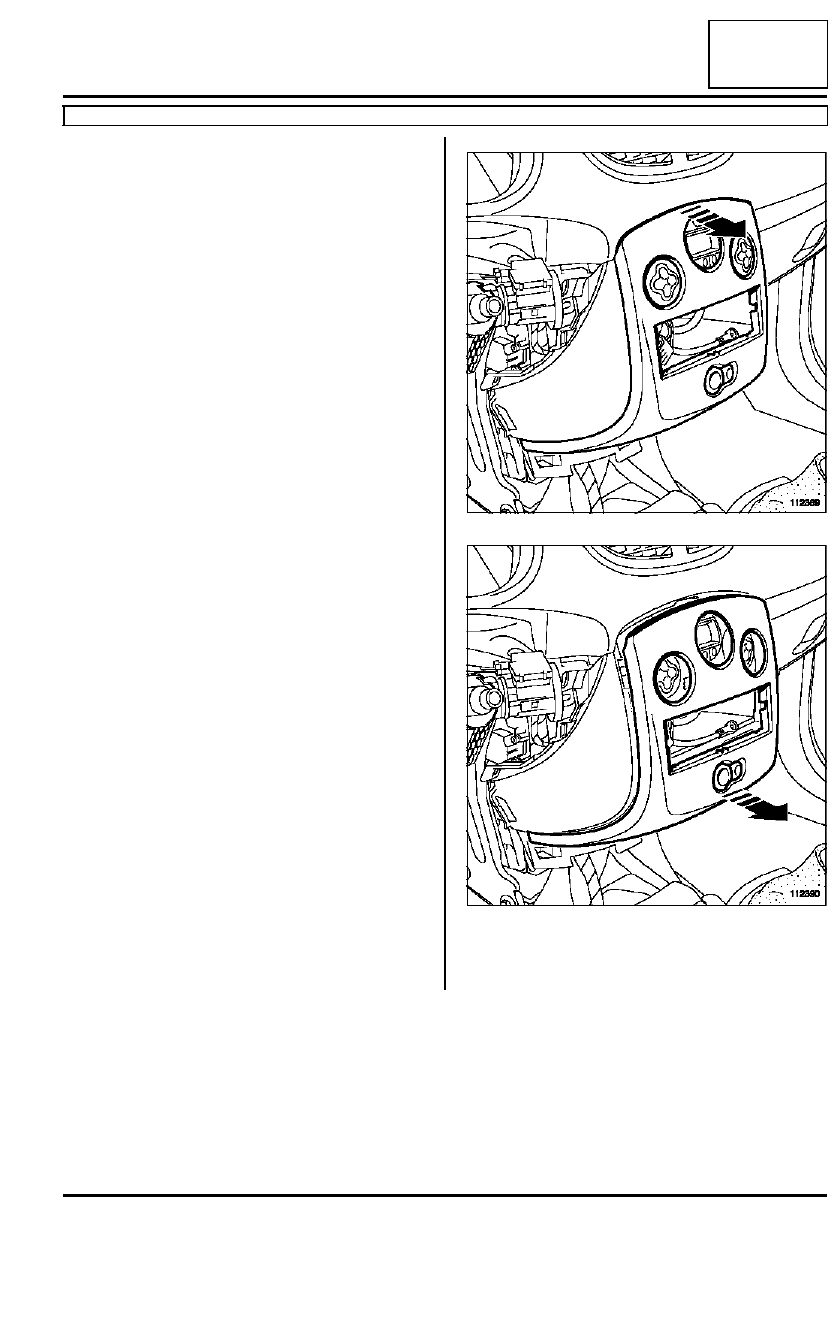

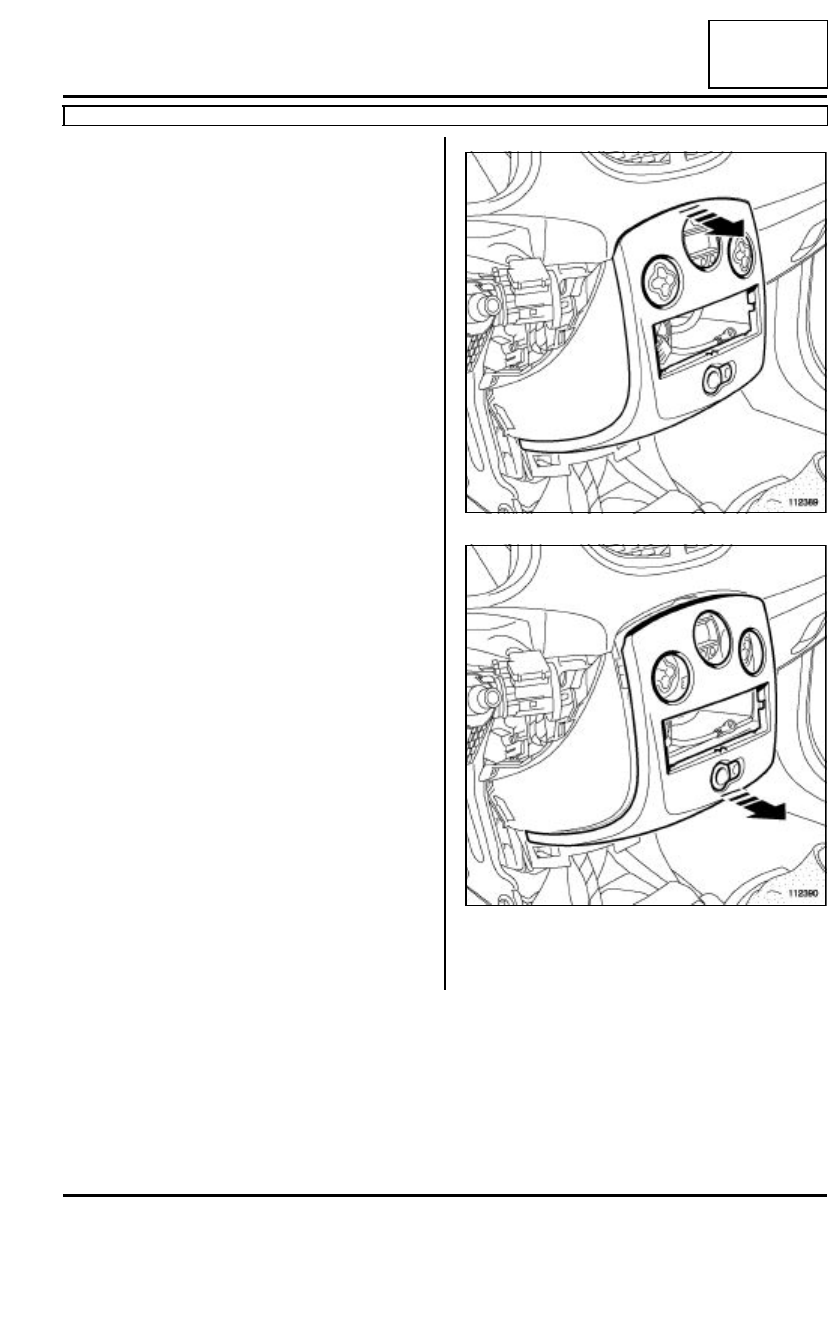

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado).

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112389

112390

61A

-

20

CALEFACCIÓN

Cable de mando de reciclaje: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

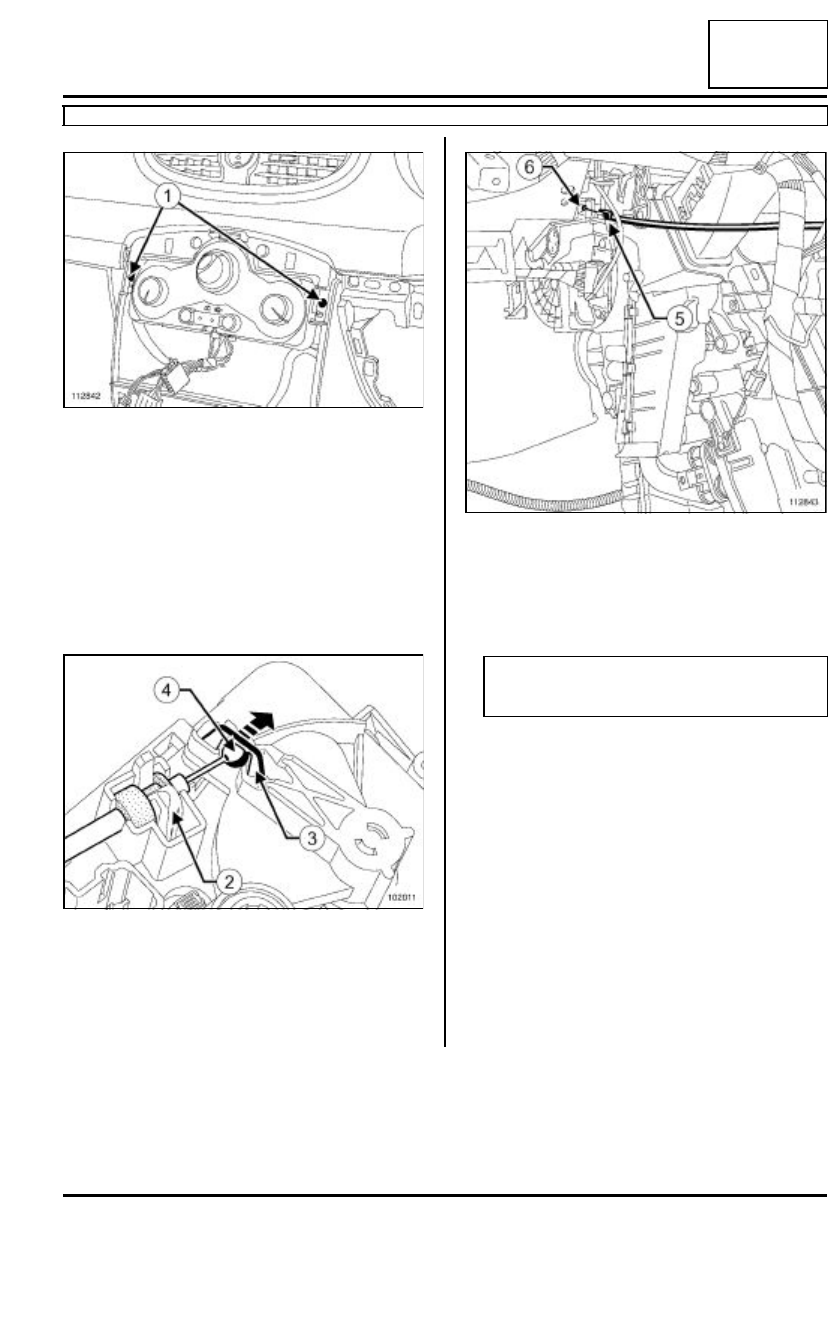

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización del ta-
blero de a bordo.

Extraer el guardaobjetos (consultar MR 393, Carro-
cería, 57A, Accesorios interiores, Portaobjetos:
Extracción - reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el cable de mando de reciclaje del cuadro de
mando.

Desencajar en (2).

Separar la patilla (3).

Extraer la rótula (4).

Soltar el freno de funda (5) del cajetín repartidor.

Extraer:

- la rótula en la trampilla de reciclaje (6),

- el cable de mando de reciclaje.

112842

102011

112843

Nota:

Marcar el paso del cable de mando de reciclaje.

61A

-

21

CALEFACCIÓN

Cable de mando de reciclaje: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

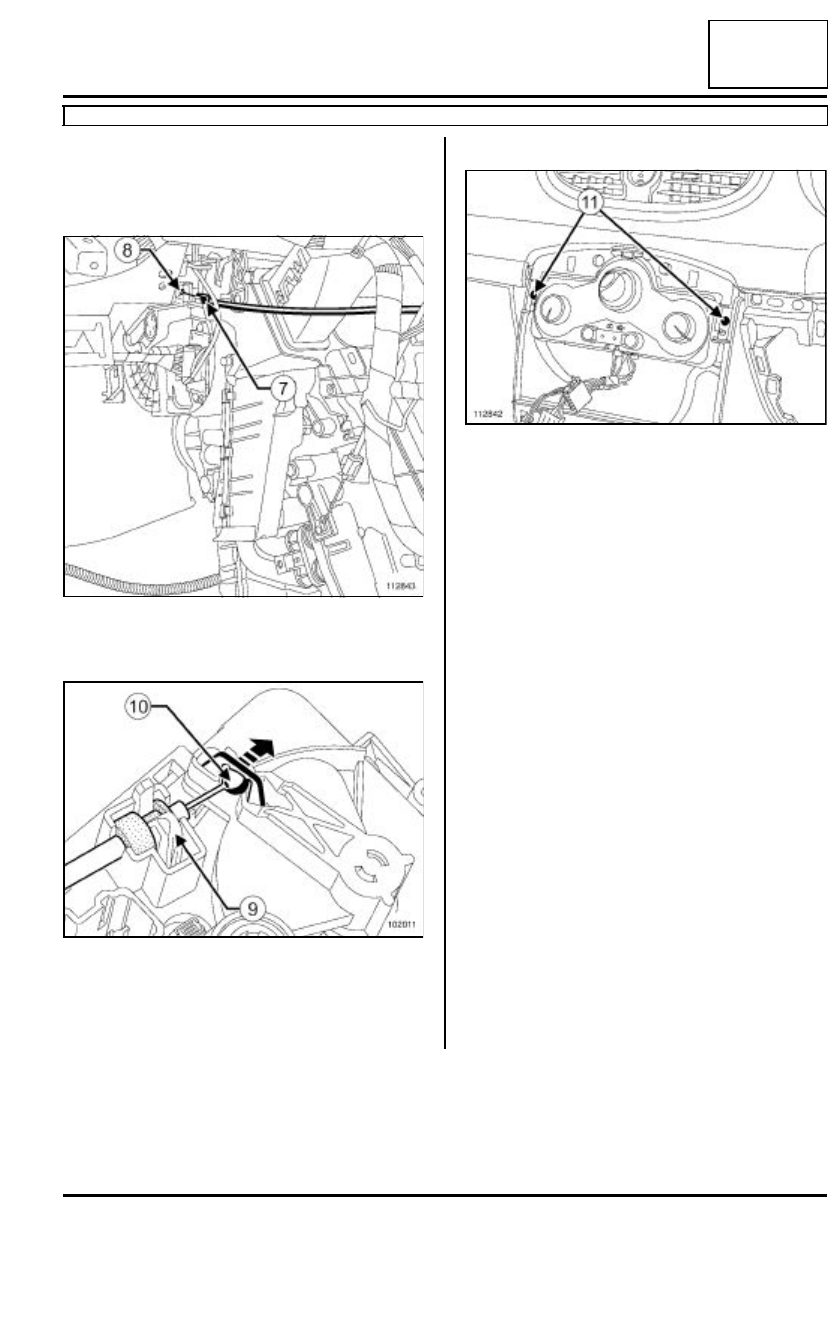

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la rótula en la trampilla de reciclaje (8).

Encajar el freno de funda (7) del cajetín repartidor.

Colocar el cable de mando de reciclaje del cuadro de
mando.

Colocar la rótula (10).

Encajar el freno de funda en (9).

II - ETAPA FINAL

Colocar el cuadro de mando de climatización del ta-
blero de a bordo.

Poner los tornillos de fijación (11) del cuadro de
mando de climatización.

Conectar los conectores del guarnecido central.

Encajar el guarnecido central comenzando por la
parte inferior.

Colocar:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado).

- el portaobjetos (consultar MR 393, Carrocería,

57A, Accesorios interiores, Portaobjetos: Ex-
tracción - reposición).

112843

102011

112842

61A

-

22

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado).

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112389

112390
