Renault Clio. Manual - parte 253

61A

-

11

CALEFACCIÓN

Filtro del habitáculo: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

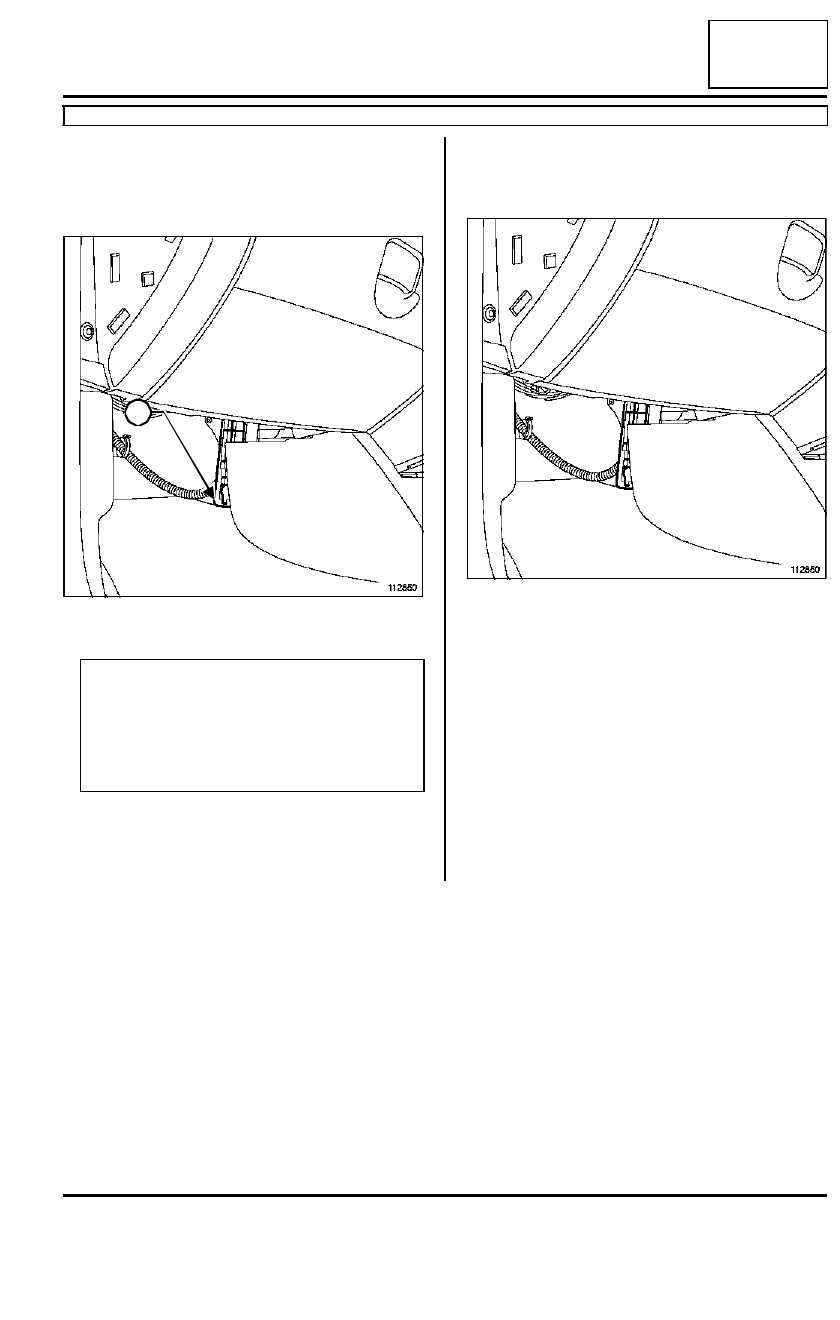

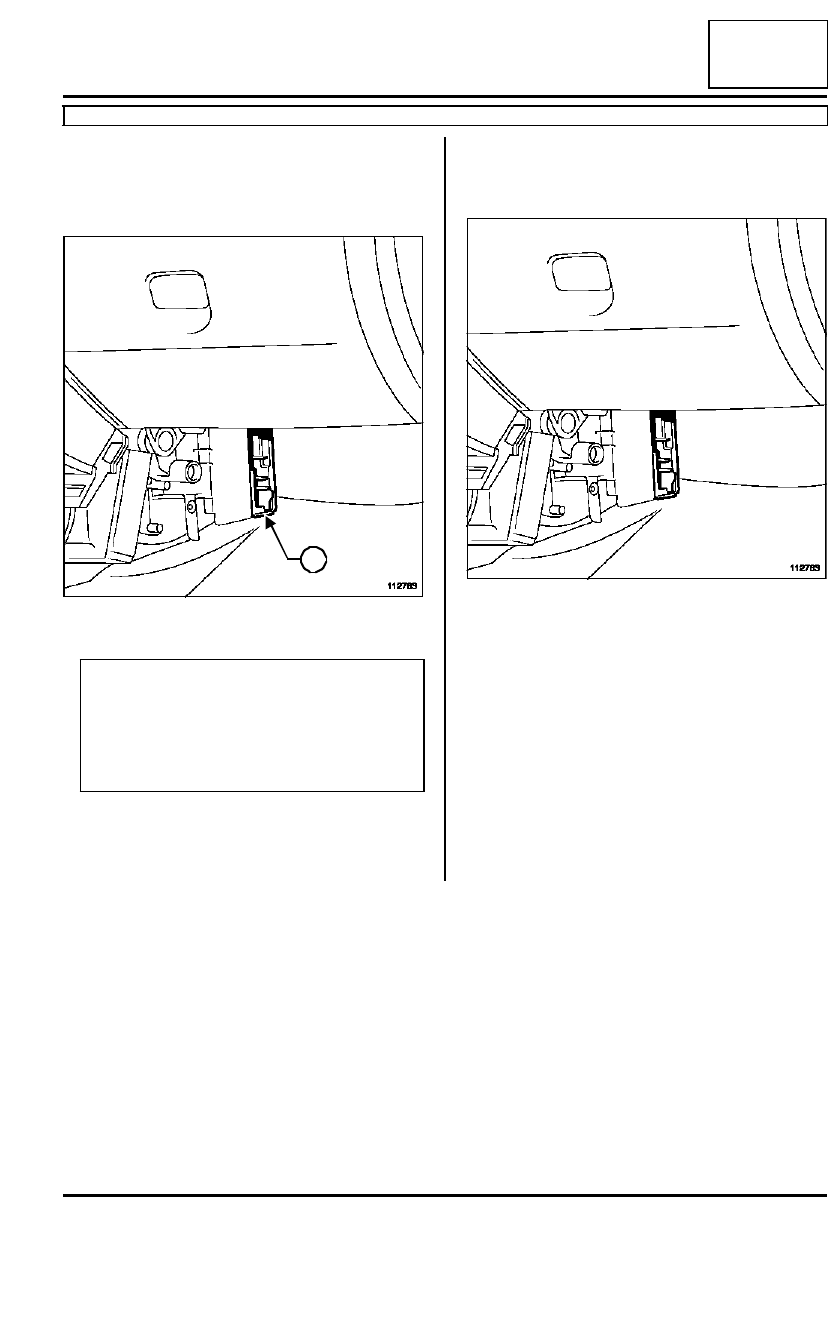

Soltar el filtro del habitáculo en (1).

Extraer el filtro del habitáculo.

Verificar la presencia de cuerpos extraños en el alo-
jamiento del filtro de habitáculo para proceder a una
limpieza completa si es necesario.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el filtro del habitáculo.

112763

Nota:

Se pueden acumular cuerpos extraños (hojas,
insectos, otros...) a la altura del filtro del habitá-
culo.  Extraer el filtro del habitáculo con precau-
ción para evitar que los cuerpos extraños pasen
hacia el evaporador.

1

112763

61A

-

12

CALEFACCIÓN

Filtro del habitáculo: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

EXTRACCIÓN

ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el filtro del habitáculo en (1).

Extraer el filtro del habitáculo.

Verificar la presencia de cuerpos extraños en el alo-
jamiento del filtro del habitáculo para proceder a un
limpieza completa si es necesario.

REPOSICIÓN

ETAPA DE REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el filtro del habitáculo.

112850

Nota:

Se pueden acumular cuerpos extraños (hojas,
insectos, otros...) a la altura del filtro del habitá-
culo.  Extraer el filtro con precaución para evitar
que los cuerpos extraños pasen hacia el evapo-
rador

1

112850

61A

-

13

CALEFACCIÓN

Conducto de distribución de aire trasero: Extracción - Reposición

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la consola central (consultar MR 393 Carro-
cería, 57A, Accesorios interiores, Consola cen-
tral)

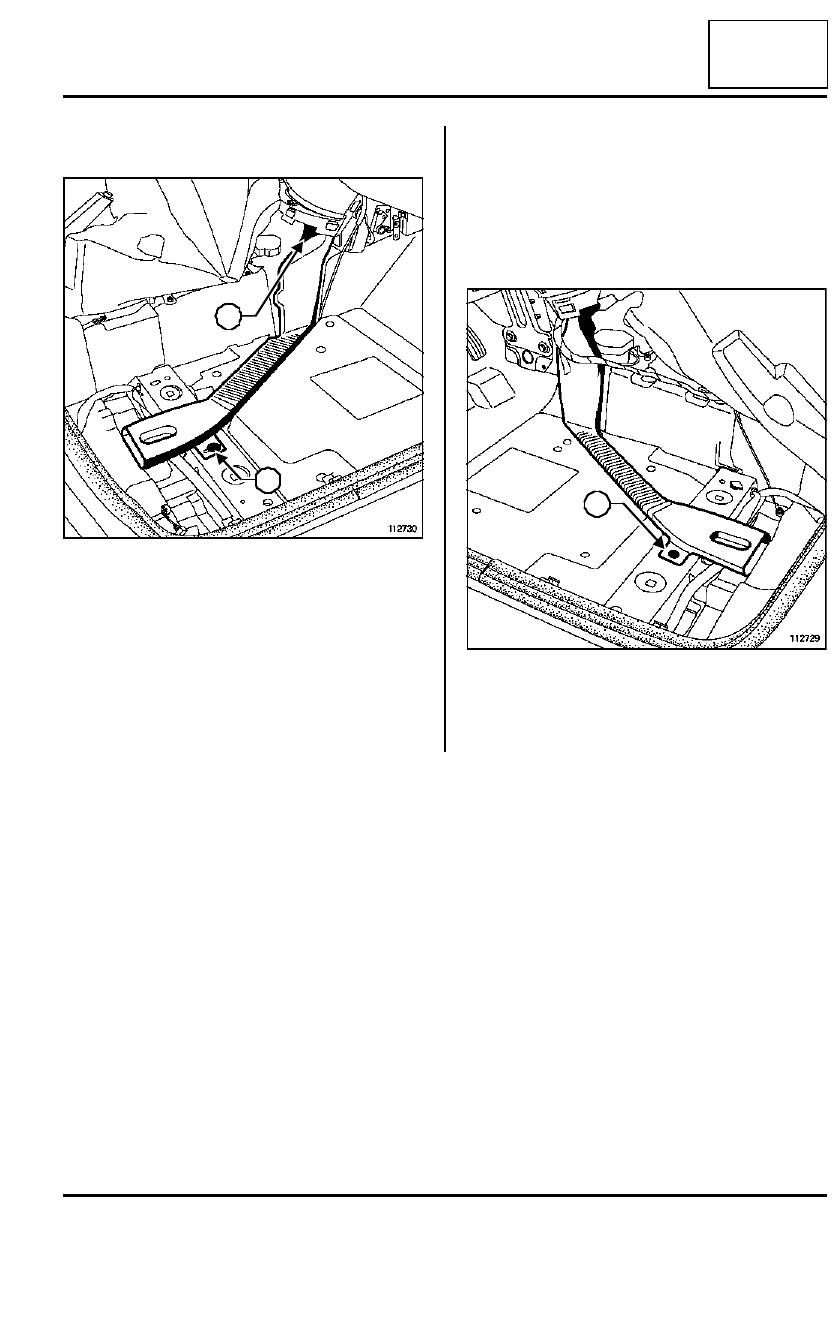

1 - Conducto de distribución de aire en la parte
trasera izquierda

Extraer el asiento del conductor (consultar MR 393
Carrocería, 75A, Armaduras y deslizaderas de
los asientos delanteros, Asiento delantero com-
pleto: Extracción - reposición).

Apartar parcialmente la moqueta bajo el asiento de-
lantero del conductor.

2 - Conducto de distribución de aire en la parte
trasera derecha

Extraer el asiento del pasajero (consultar MR 393
Carrocería, 75A, Armaduras y deslizaderas de
los asientos delanteros, Asiento delantero com-
pleto: Extracción - reposición).

Apartar parcialmente la moqueta bajo el asiento de-
lantero del conductor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

1 - Conducto de distribución de aire en la parte
trasera izquierda

Extraer la grapa de fijación (1) del conducto de dis-
tribución de aire en la parte trasera izquierda.

Apartar el conducto de distribución trasera de aire iz-
quierda en (2).

Extraer el conducto de distribución trasera de aire iz-
quierda.

112729

1

2

61A

-

14

CALEFACCIÓN

Conducto de distribución de aire trasero: Extracción - Reposición

61A

2 - Conducto de distribución de aire en la parte
trasera derecha

Extraer la grapa de fijación (3) del conducto de dis-
tribución de aire en la parte trasera derecha.

Apartar el conducto de distribución trasera de aire
derecha en (4).

Extraer el conducto de distribución trasera de aire
derecha.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Conducto de distribución de aire en la parte
trasera izquierda

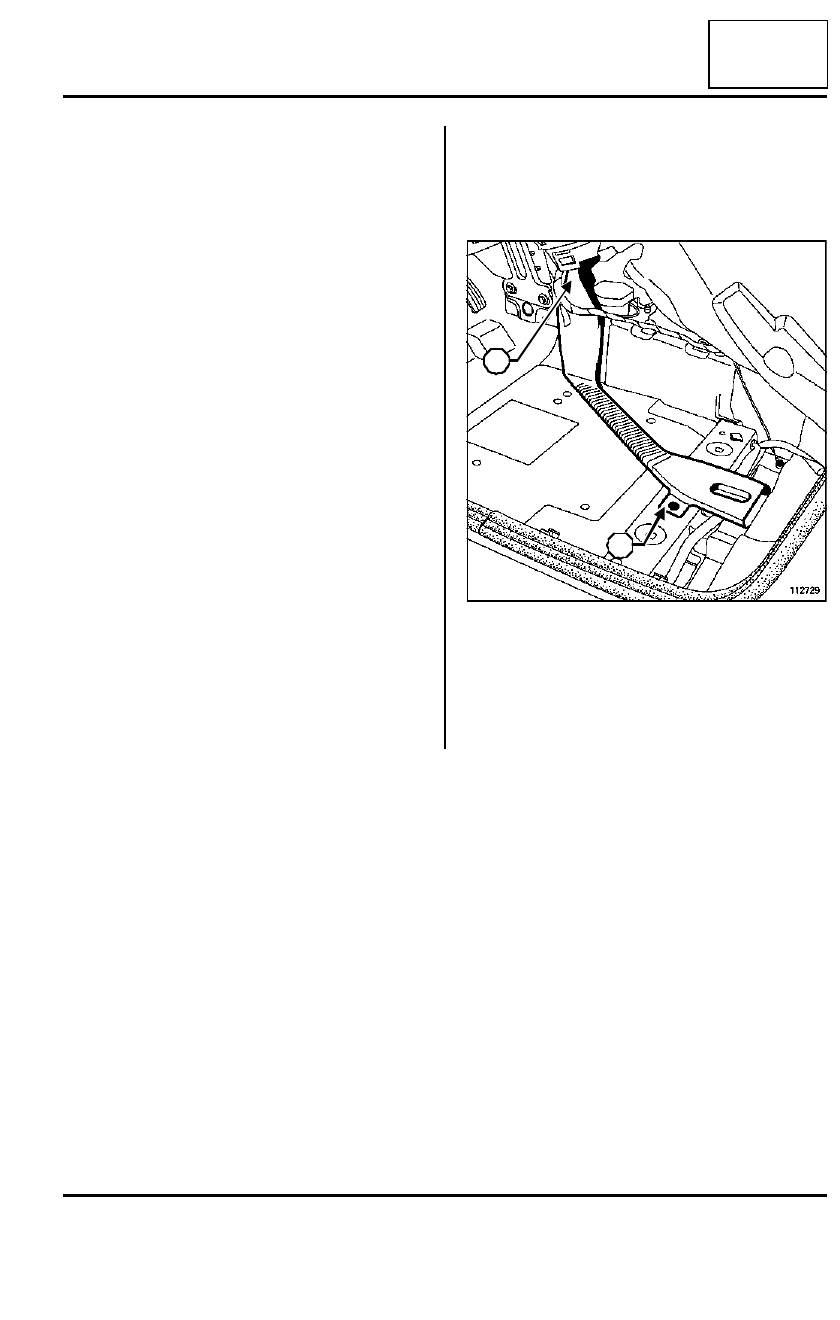

Colocar el conducto de distribución trasera de aire
izquierda.

Colocar la grapa de fijación (5) del conducto de dis-
tribución de aire en la parte trasera izquierda.

112730

3

4

112729

5
