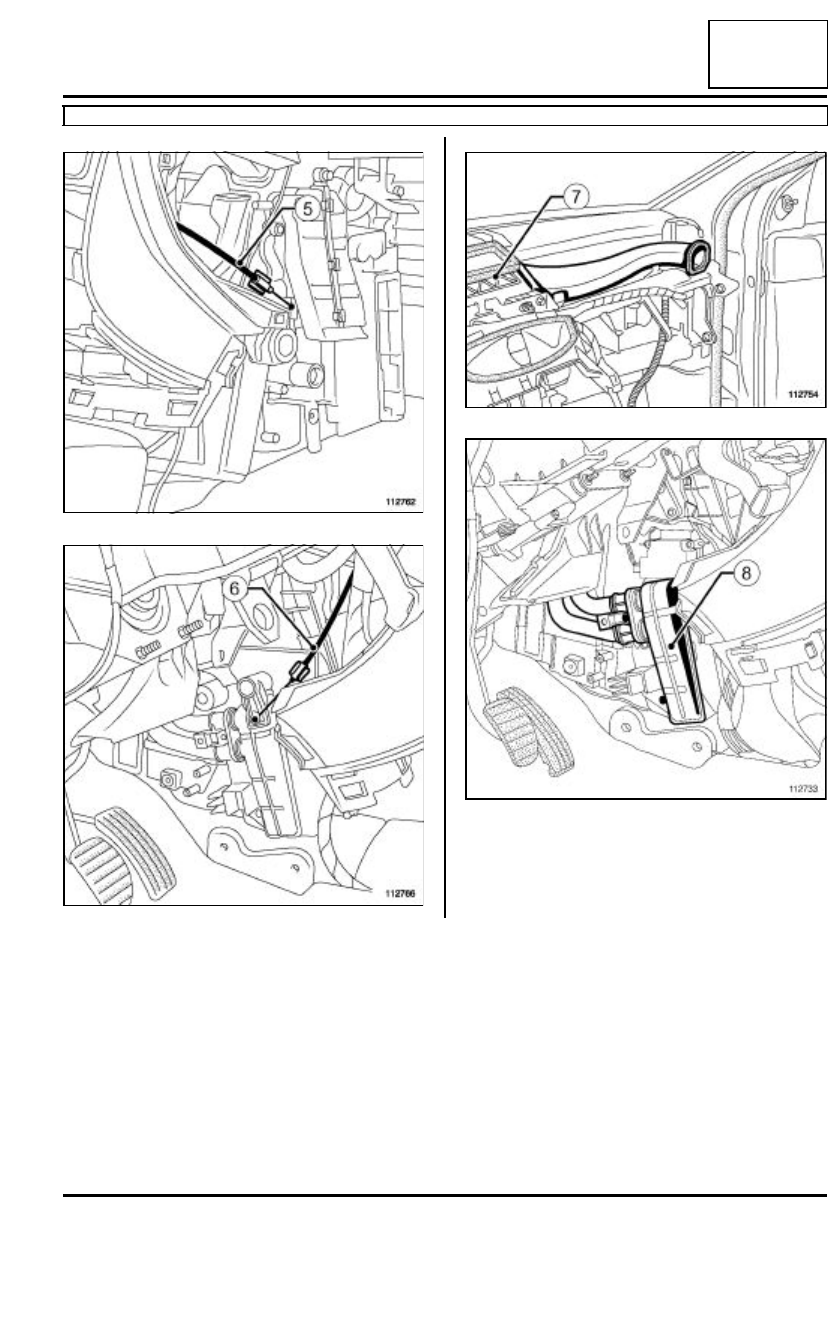

Renault Clio. Manual - parte 251

61A

-

3

CALEFACCIÓN

Calefacción: Lista y localización de los elementos

DIRECCIÓN A IZQUIERDA

61A

112762

112766

112754

112733

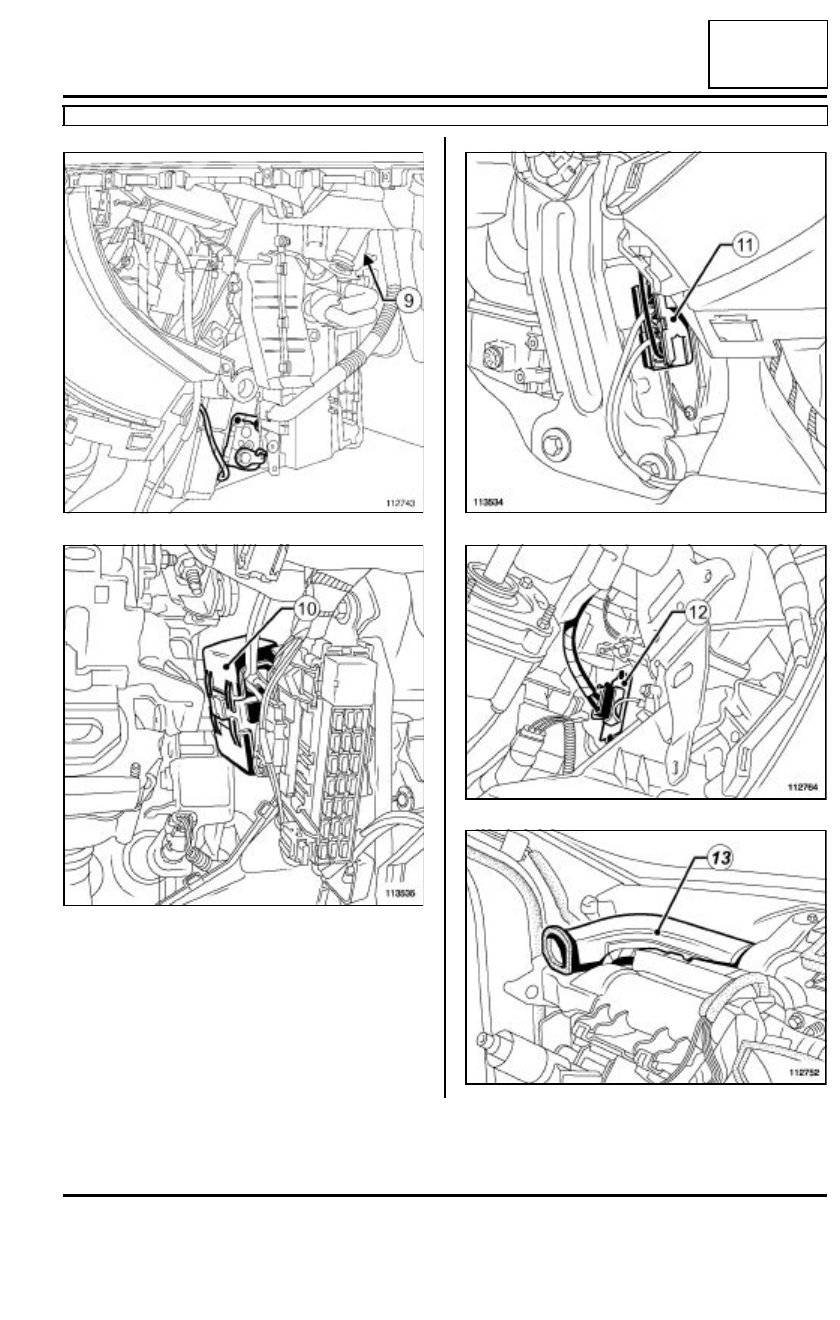

61A

-

4

CALEFACCIÓN

Calefacción: Lista y localización de los elementos

DIRECCIÓN A IZQUIERDA

61A

112743

113535

113534

112764

112752

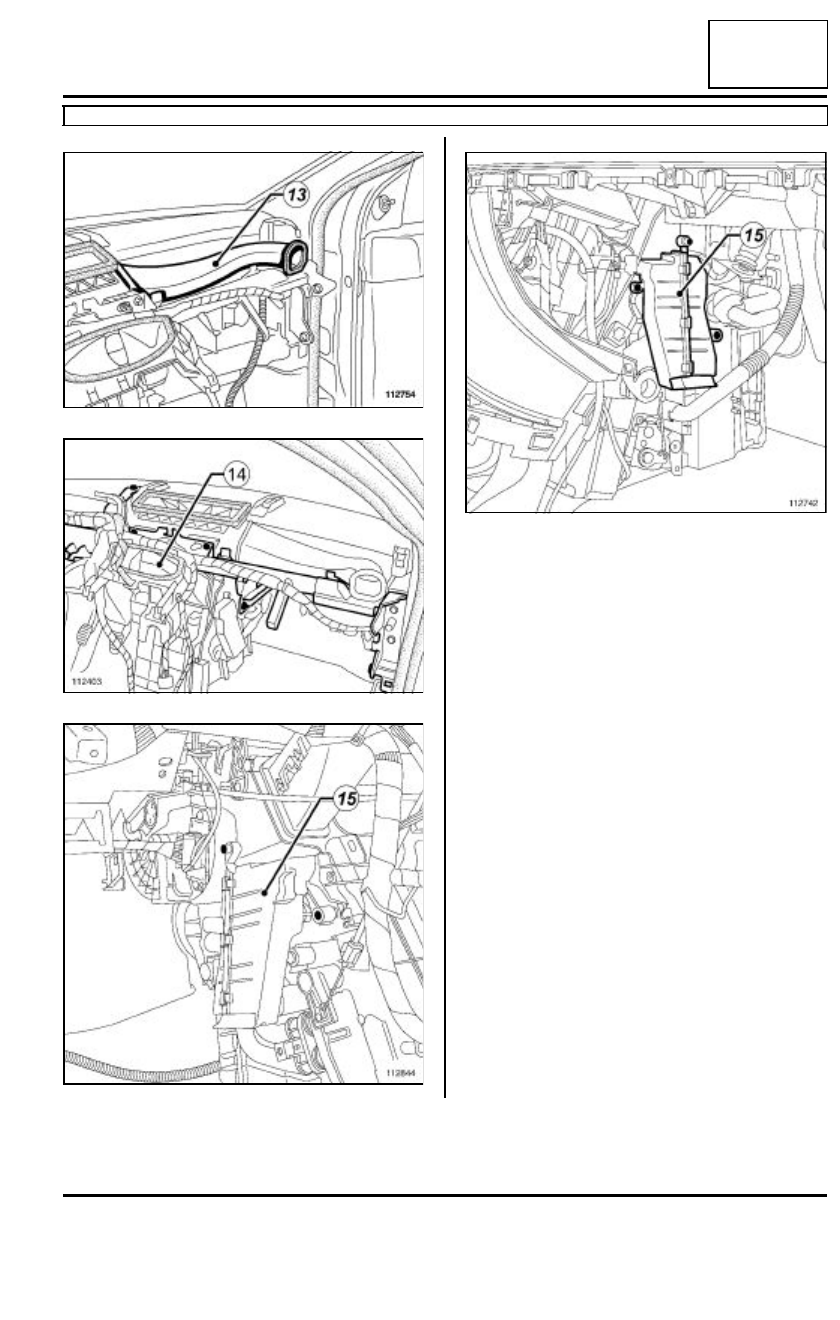

61A

-

5

CALEFACCIÓN

Calefacción: Lista y localización de los elementos

DIRECCIÓN A IZQUIERDA

61A

112754

112403

112844

112742

61A

-

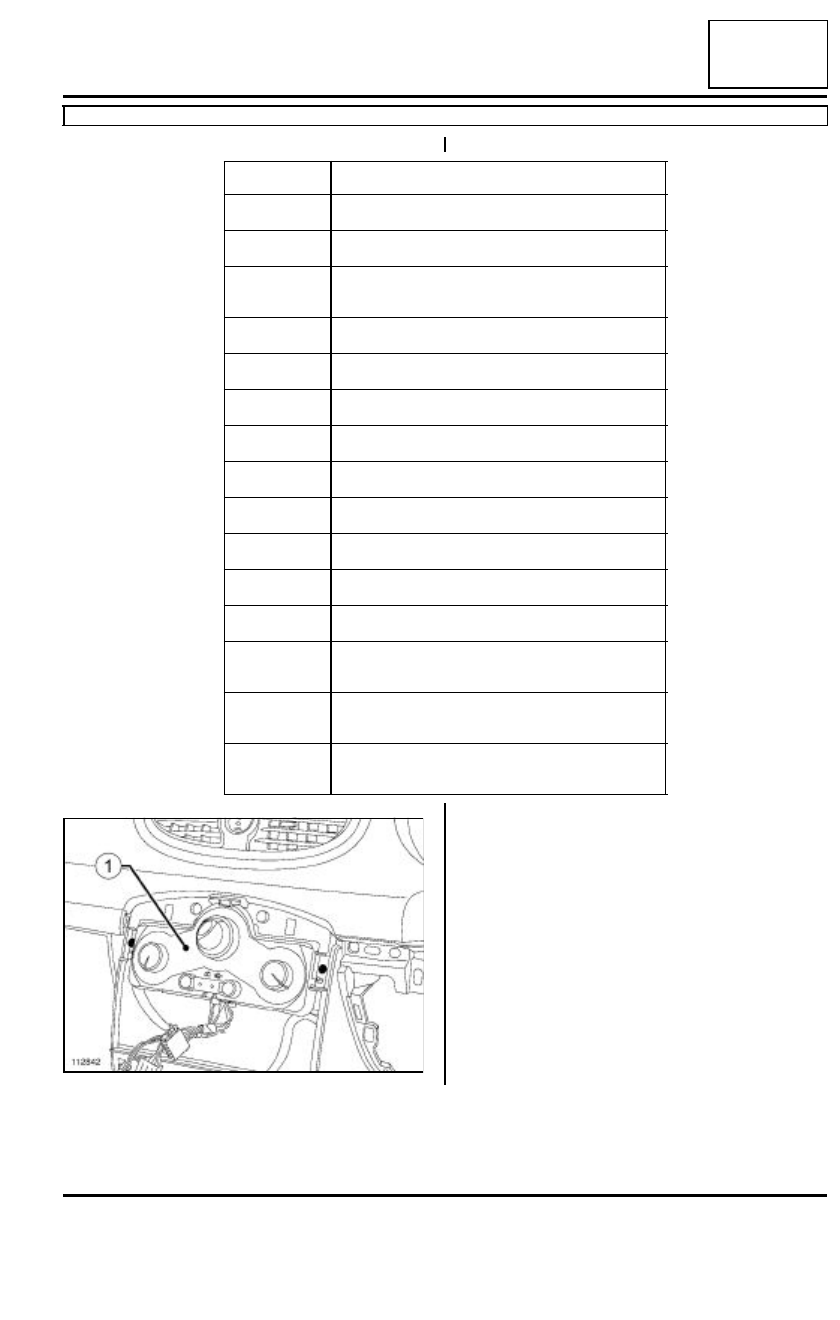

6

CALEFACCIÓN

Calefacción: Lista y localización de los elementos

DIRECCIÓN A DERECHA

61A

Número

Designación

(1)

Cuadro de mando

(2)

Filtro del habitáculo

(3)

Conducto de distribución de aire en la parte tra-
sera

(4)

Cable de mando de reciclaje

(5)

Cable de reparto de aire

(6)

Cable de mezcla del aire

(7)

Cajetín repartidor

(8)

Aerotermo

(9)

GMV

(10)

Relé de resistencias de calentamiento

(11)

Resistencias de calentamiento

(12)

Cajetín de mando del GMV

(13)

Conducto de distribución de aire lateral delan-
tero

(14)

Conducto de distribución de aire central delan-
tero

(15)

Conducto de distribución de aire del pie delan-
tero

112842
