38C

-

14

ANTIBLOQUEO DE RUEDAS

Grupo hidráulico con ESP: Extracción - Reposición

DIRECCIÓN A DERECHA

38C

II - ETAPA FINAL

Colocar la carcasa del filtro de aire (consultar Car-
casa del filtro de aire: Extracción - Reposición).

Colocar la batería (consultar Batería: Extracción -
Reposición).

Retirar el útil aprieta-pedal en el pedal de freno.

Efectuar una purga del circuito de frenado (consultar
30A, Generalidades, Circuito de frenado: Purga,
página 30A-4).

Conectar la batería (consultar Batería: Extracción -
Reposición).

K4J o K4M o K9K

38C

-

15

ANTIBLOQUEO DE RUEDAS

Captador de la velocidad de guiñada y de aceleración transversal: Extracción - Reposición

38C

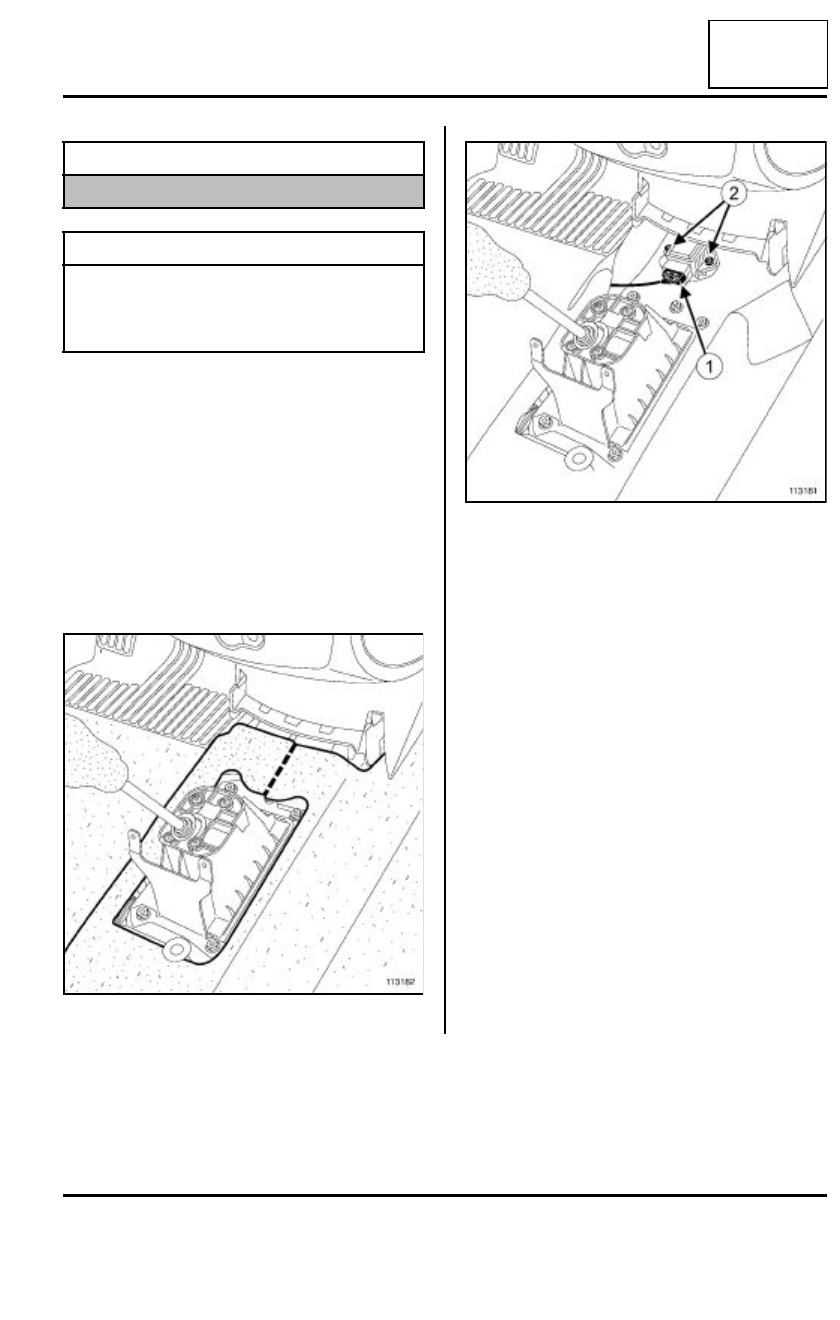

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición);.

Extraer la consola central (consultar MR 393 Carro-
cería, Accesorios interiores inferiores, Consola
central).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Recortar la moqueta con un útil cortante.

Desconectar el conector (1).

Extraer:

- los tornillos de fijación (2) del captador de veloci-

dad de guiñada y de aceleración transversal,

- el captador.

Material indispensable

útil de diagnóstico

Pares de apriete

m

tuercas de fijación del
captador de velocidad
de guiñada y de acele-
ración transversal

6 N.m

113182

113181

38C

-

16

ANTIBLOQUEO DE RUEDAS

Captador de la velocidad de guiñada y de aceleración transversal: Extracción - Reposición

38C

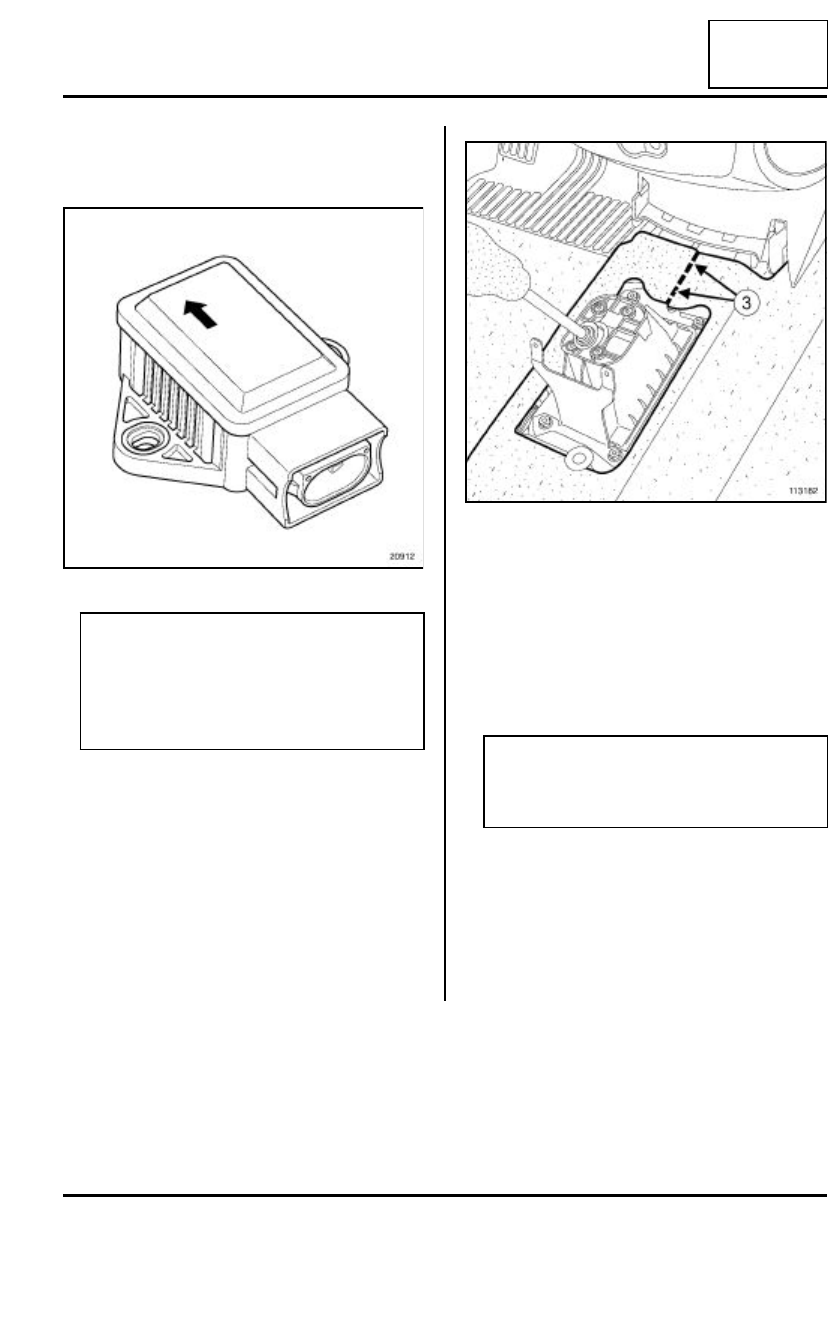

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el captador,

- los tornillos de fijación del captador de velocidad

de guiñada y de aceleración transversal.

Conectar el conector.

Apretar al par las tuercas de fijación del captador
de velocidad de guiñada y de aceleración trans-
versal  (6 N.m).

Fijar la moqueta en (3) con ayuda de grapas NARIZ
DE CERDO (referencia 77 01 047 751).

III - ETAPA FINAL

Colocar la consola central (consultar MR 393 Carro-
cería, Accesorios interiores inferiores, Consola
central).

Conectar la batería (consultar Batería: Extracción -
Reposición).

20912

ATENCIÓN

Montar imperativamente el captador en el sen-
tido de avance del vehículo (sentido de la fle-
cha).

Sustituir imperativamente cualquier captador que
haya sufrido un choque.

113182

IMPORTANTE

Validar imperativamente la reparación mediante
una prueba en carretera y un control con el útil
de diagnóstico.
