Renault Clio. Manual - parte 254

61A

-

15

CALEFACCIÓN

Conducto de distribución de aire trasero: Extracción - Reposición

61A

2 - Conducto de distribución de aire en la parte

trasera derecha

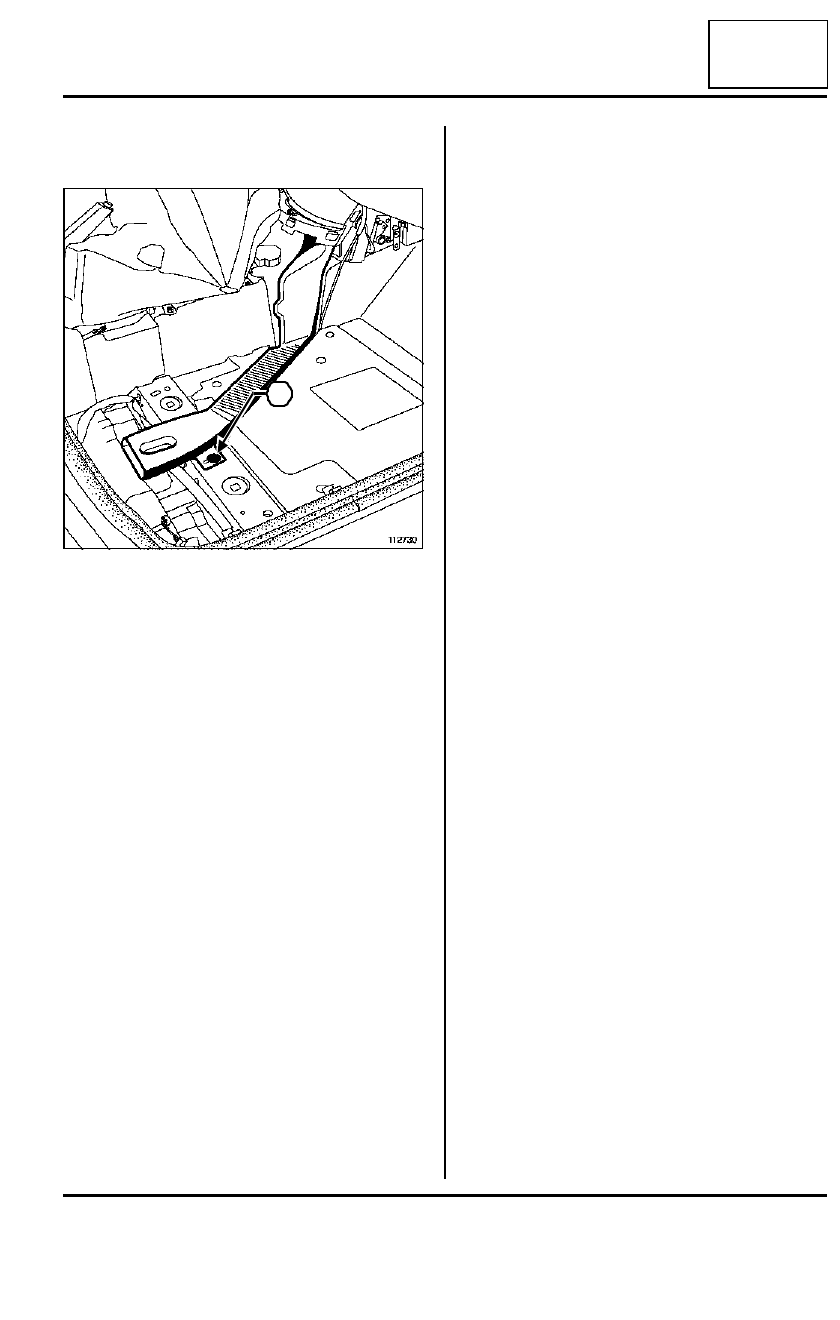

Colocar el conducto de distribución trasera de aire
derecha.

Colocar la grapa de fijación (6) del conducto de dis-
tribución de aire en la parte trasera derecha.

II - ETAPA FINAL

1 - Conducto de distribución de aire en la parte

trasera izquierda

Posicionar la moqueta bajo el asiento delantero con-

ductor.

Colocar el asiento del conductor (consultar MR 393
Carrocería, 75A, Armaduras y deslizaderas de

los asientos delanteros, Asiento delantero com-
pleto: Extracción - reposición).

2 - Conducto de distribución de aire en la parte
trasera derecha

Posicionar la moqueta bajo el asiento delantero con-

ductor.

Colocar el asiento del pasajero (consultar MR 393

Carrocería, 75A, Armaduras y deslizaderas de
los asientos delanteros, Asiento delantero com-
pleto: Extracción - reposición).

112730

6

61A

-

16

CALEFACCIÓN

Cable de mando de reciclaje: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado).

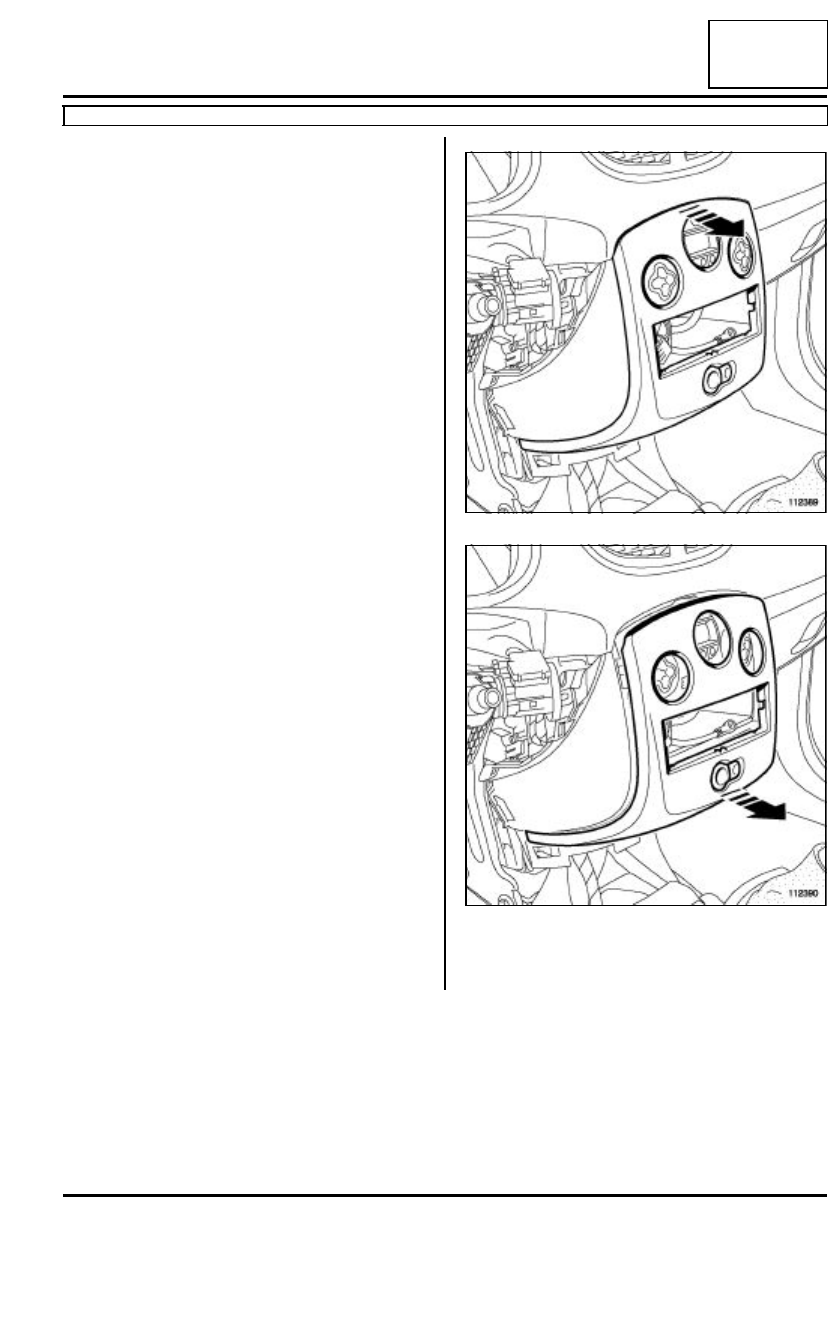

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112389

112390

61A

-

17

CALEFACCIÓN

Cable de mando de reciclaje: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

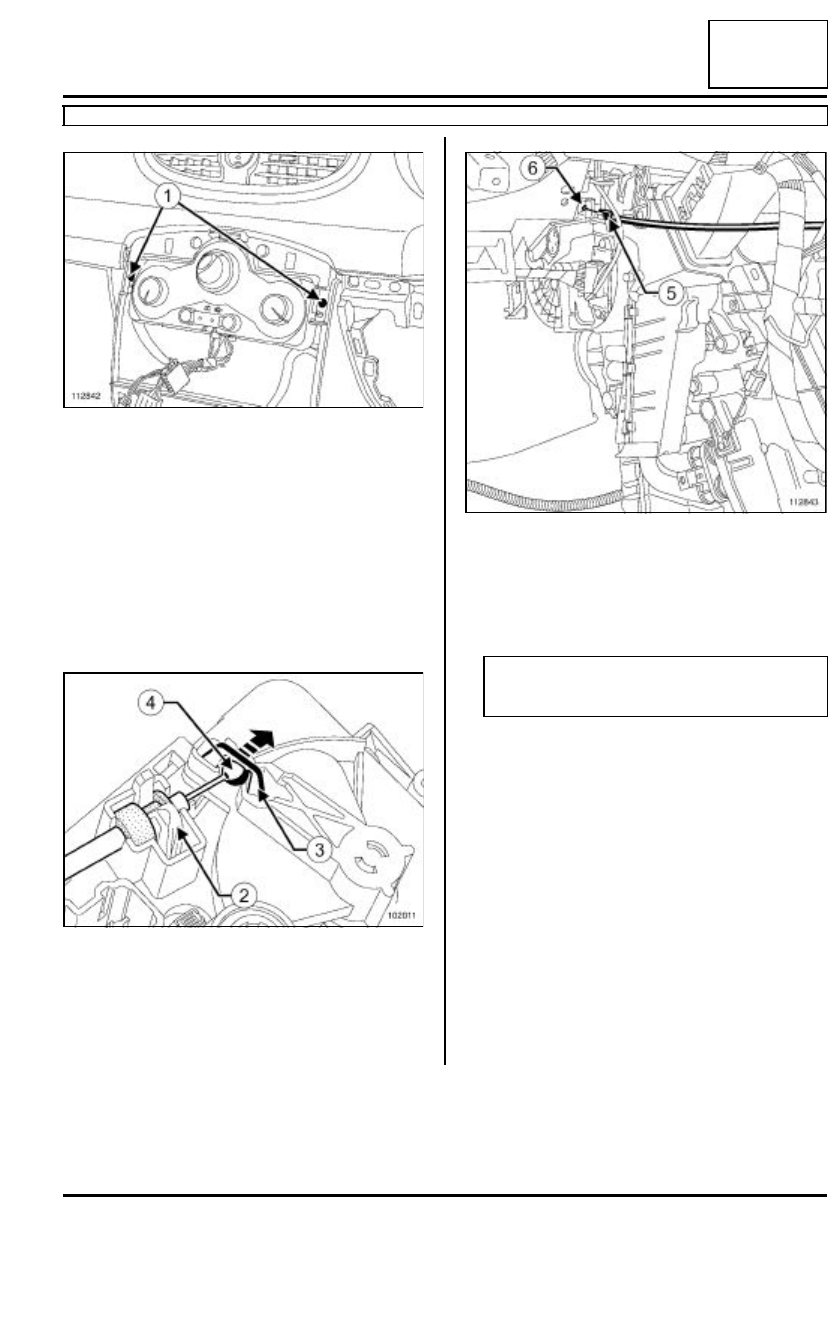

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización del ta-
blero de a bordo.

Extraer el cárter inferior del tablero de a bordo lado
del conductor (consultar MR 393, Carrocería, 57A,
Accesorios interiores, Tablero de a bordo: Ex-
tracción - reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el cable de mando de reciclaje del cuadro de
mando.

Desencajar en (2).

Separar la patilla (3).

Extraer la rótula (4).

Soltar el freno de funda (5) del cajetín repartidor.

Extraer:

- la rótula en la trampilla de reciclaje (6),

- el cable de mando de reciclaje.

112842

102011

112843

Nota:

Marcar el paso del cable de mando de reciclaje.

61A

-

18

CALEFACCIÓN

Cable de mando de reciclaje: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

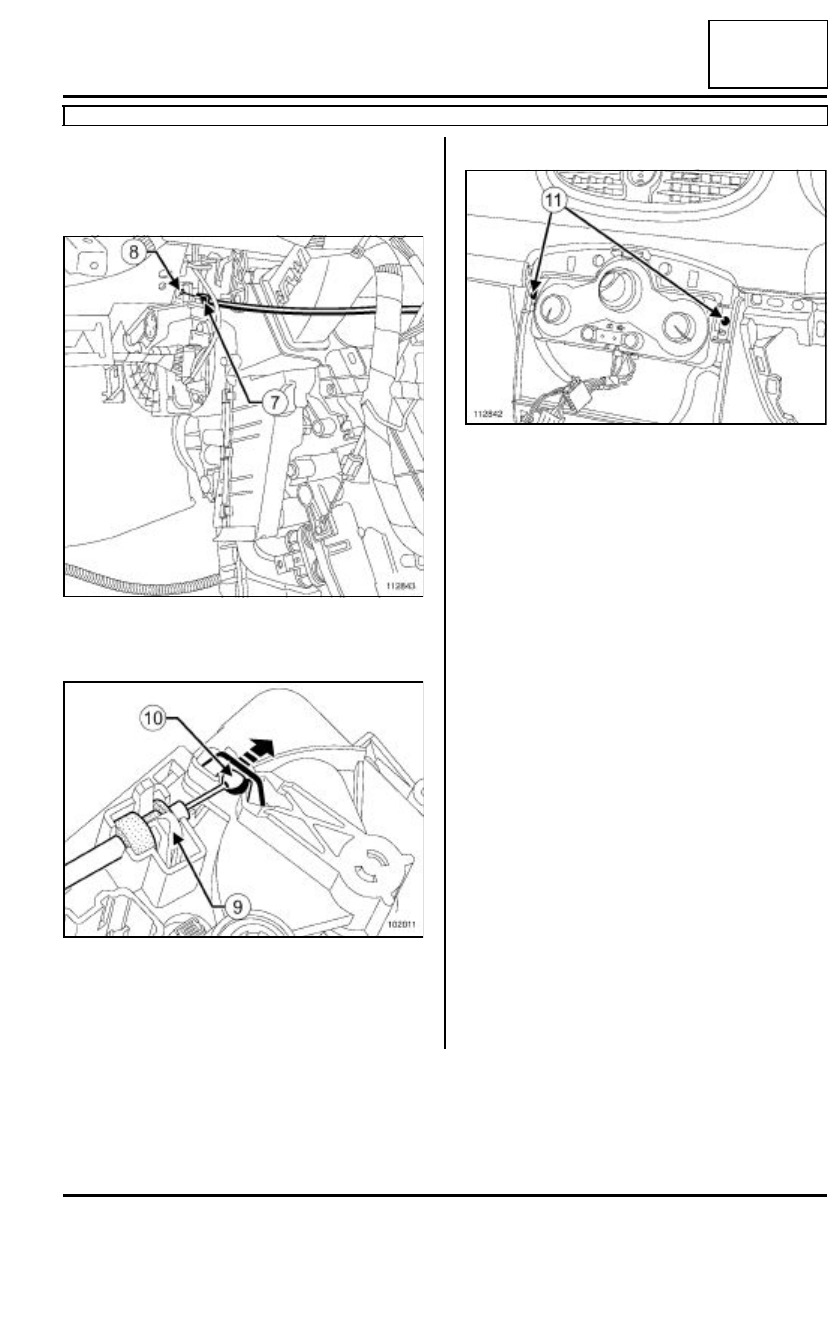

Colocar la rótula en la trampilla de reciclaje (8).

Encajar el freno de funda (7) del cajetín repartidor.

Colocar el cable de mando de reciclaje del cuadro de
mando.

Encajar el freno de funda en (9).

Colocar la rótula (10).

II - ETAPA FINAL

Colocar el cuadro de mando de climatización del ta-
blero de a bordo.

Poner los tornillos de fijación (11) del cuadro de
mando de climatización.

Conectar los conectores del guarnecido central.

Encajar el guarnecido central comenzando por la
parte inferior.

Colocar:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado).

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393, Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción - reposición).

112843

102011

112842
