Renault Clio. Manual - parte 257

61A

-

27

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

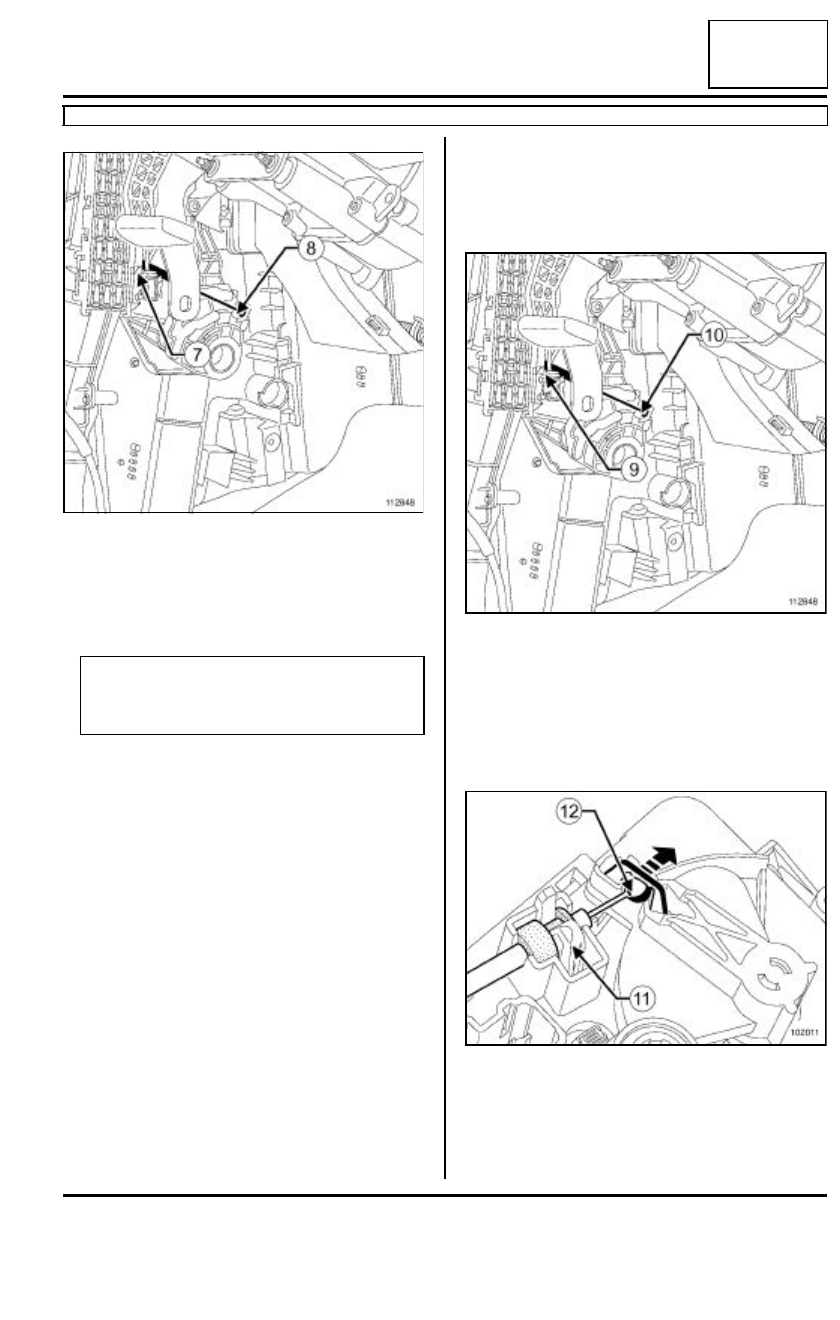

Soltar el freno de funda (7) del cajetín repartidor.

Extraer:

- la rótula (8) en la mariposa de distribución de aire,

- el cable de mando de distribución de aire.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cable de mando de distribución de aire,

- la rótula (10) en la mariposa de distribución de aire.

Encajar el freno de funda (9) en el cajetín repartidor.

Colocar el cable de mando de distribución de aire del
cuadro de mando de climatización

Colocar la rótula (12).

Encajar el freno de funda en (11).

112848

Nota:

Marcar el paso del cable de mando de distribu-
ción de aire.

112848

102011

61A

-

28

CALEFACCIÓN

Cable de reparto de aire: Extracción - Reposición

DIRECCIÓN A DERECHA

61A

II - ETAPA FINAL

Colocar:

- la placa de refuerzo de la viga del tablero de a bor-

do,

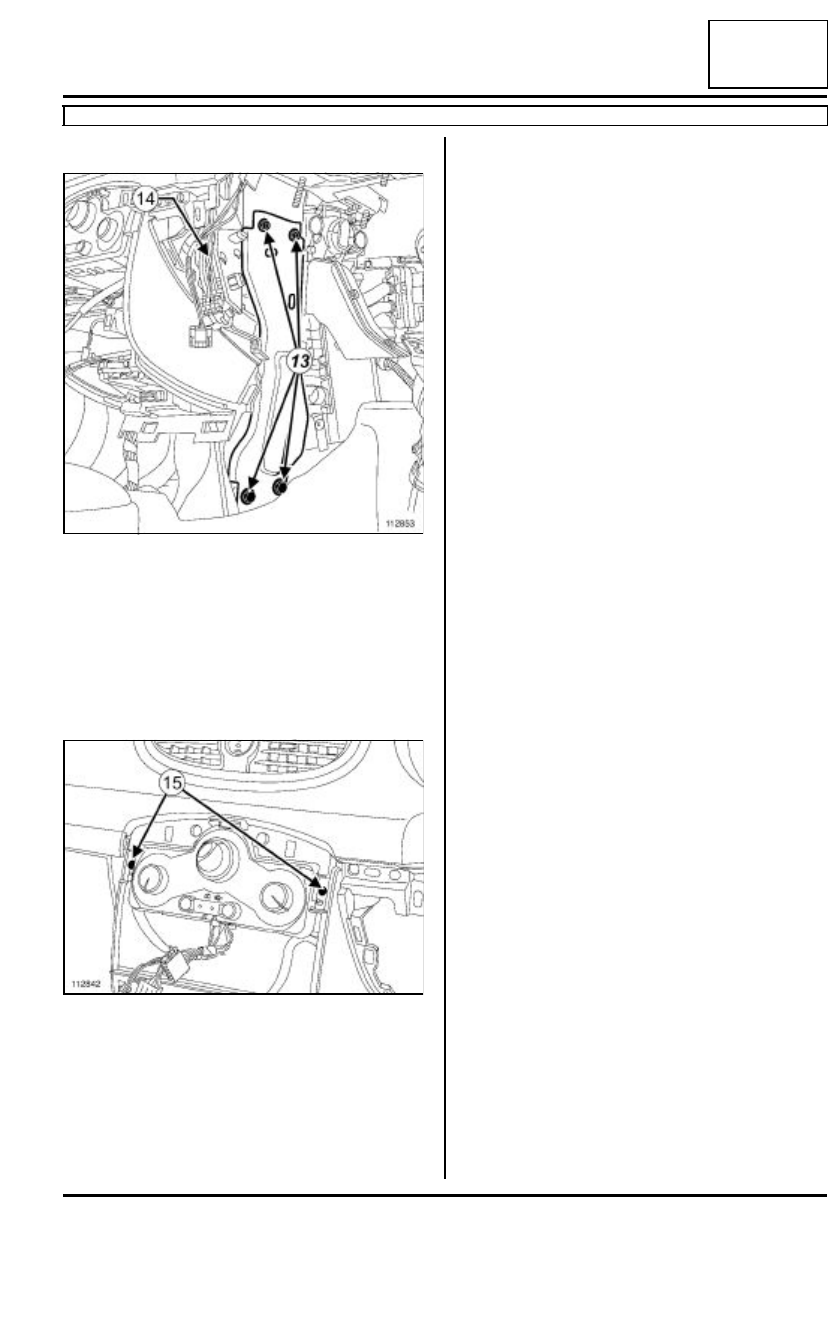

- los tornillos de fijación (13) de la placa de refuerzo

de la viga del tablero de a bordo.

encajar la caja de fusibles (14) de la placa de refue-
rzo de la viga del tablero de a bordo.

Colocar el cuadro de mando de climatización del ta-
blero de a bordo.

Poner los tornillos de fijación (15) del cuadro de
mando de climatización.

Conectar los conectores del guarnecido central.

Encajar el guarnecido central comenzando por la
parte inferior.

Colocar:

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción-reposición),

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición) (si el vehí-
culo está equipado),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición) (si el ve-
hículo está equipado),

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción - reposición).

112853

112842

61A

-

29

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- el autorradio "gama alta"(consultar Auto-radio

"gama alta": Extracción - Reposición),

- el autorradio "gama baja"(consultar Auto-radio

"gama baja": Extracción - Reposición).

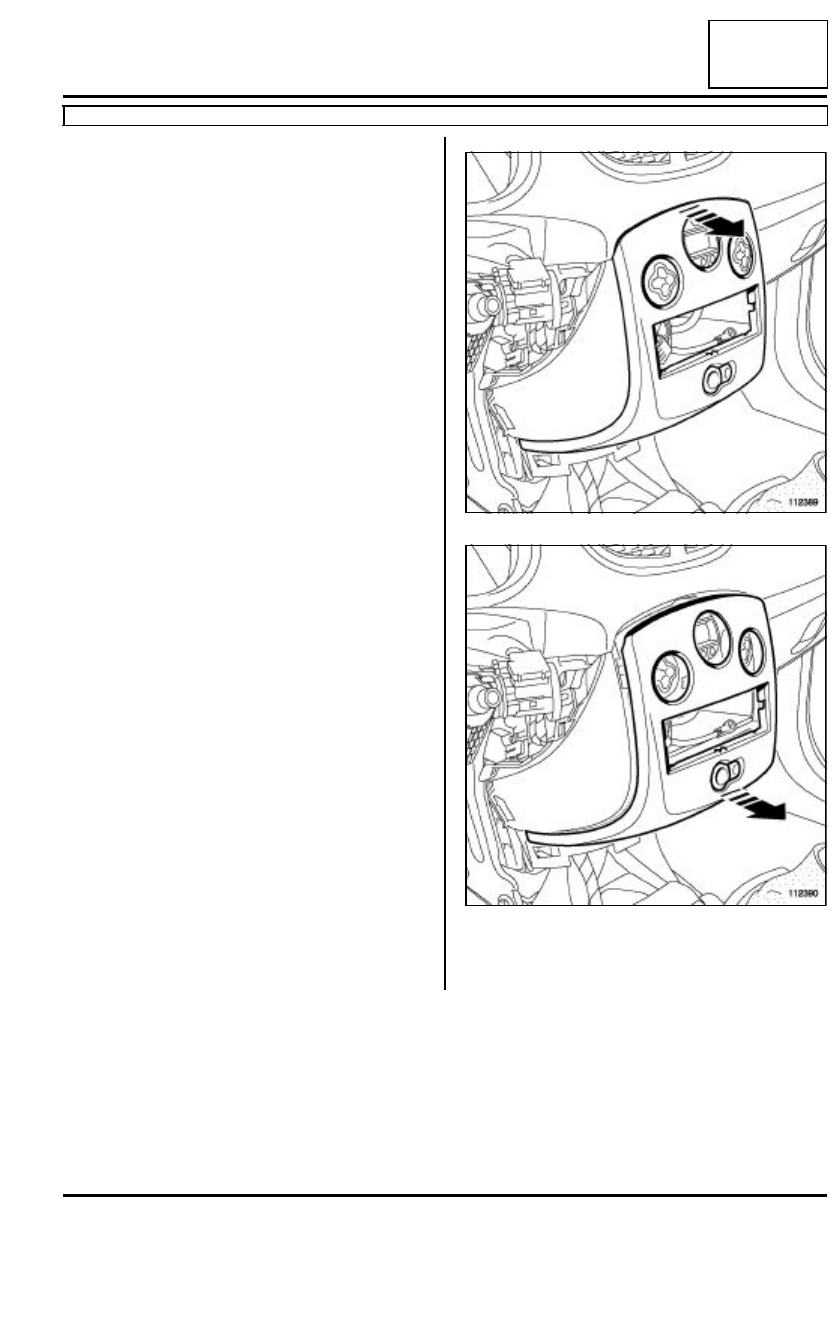

Soltar el guarnecido central comenzando por la par-
te superior.

Desconectar los conectores.

112389

112390

61A

-

30

CALEFACCIÓN

Cable de mezcla de aire: Extracción - Reposición

DIRECCIÓN A IZQUIERDA

61A

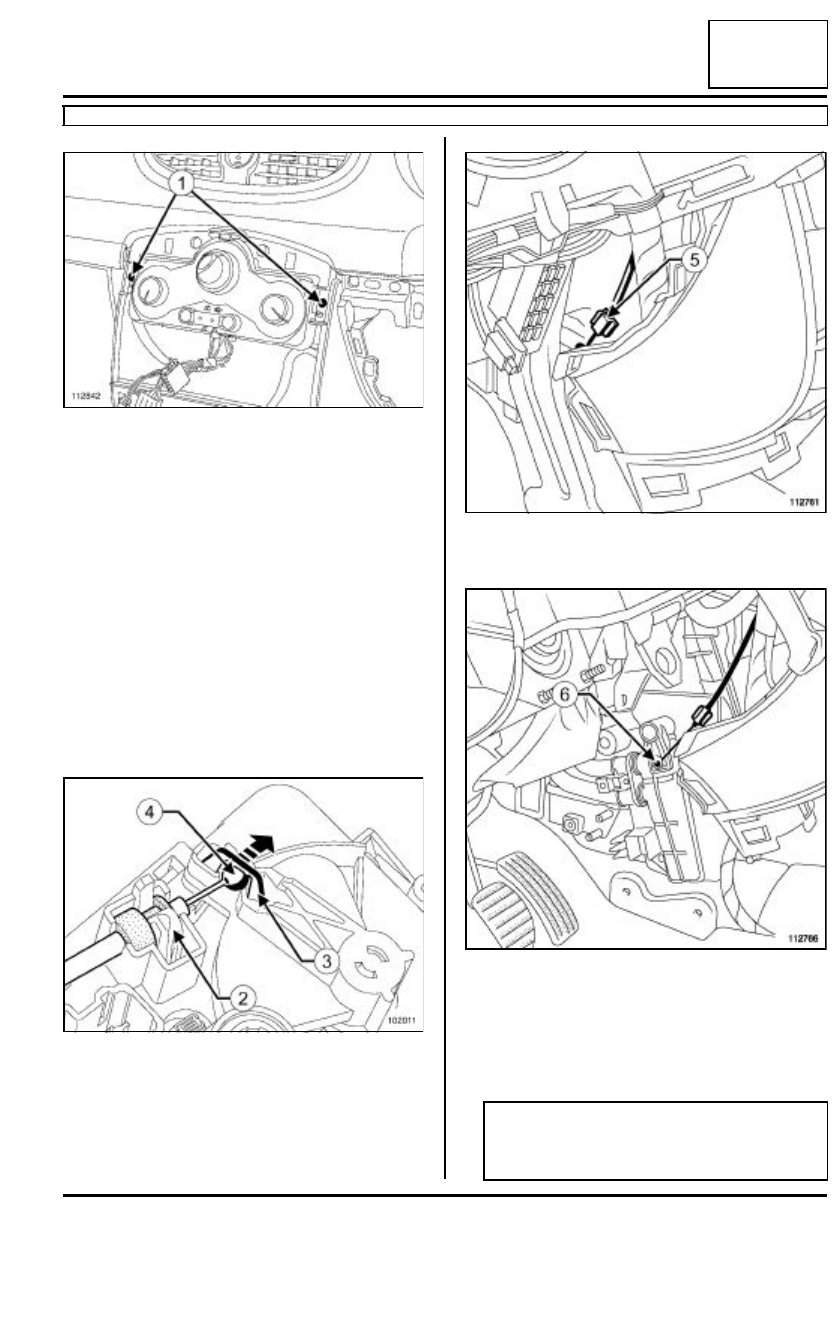

Quitar los tornillos de fijación (1) del cuadro de man-
do de climatización.

Apartar el cuadro de mando de climatización del ta-
blero de a bordo.

Extraer:

- la consola central (consultar MR 393 Carrocería,

57A, Accesorios interiores, Consola central:
Extracción-reposición),

- el cárter inferior del tablero de a bordo lado del con-

ductor (consultar MR 393 Carrocería, 57A, Acce-
sorios interiores, Tablero de a bordo:
Extracción - reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el cable de mando de mezcla del aire del
cuadro de mando de climatización.

Desencajar en (2).

Separar la patilla (3).

Extraer la rótula (4).

Soltar el freno de funda (5) del cajetín repartidor.

Extraer:

- la rótula (6) en la mariposa de mezcla,

- el cable de mando de mezcla del aire.

112842

102011

112761

112766

Nota:

Marcar el paso del cable de mando de mezcla
del aire.
