62A

-

9

ACONDICIONADOR DE AIRE

Botella deshidratante: Extracción - Reposición

62A

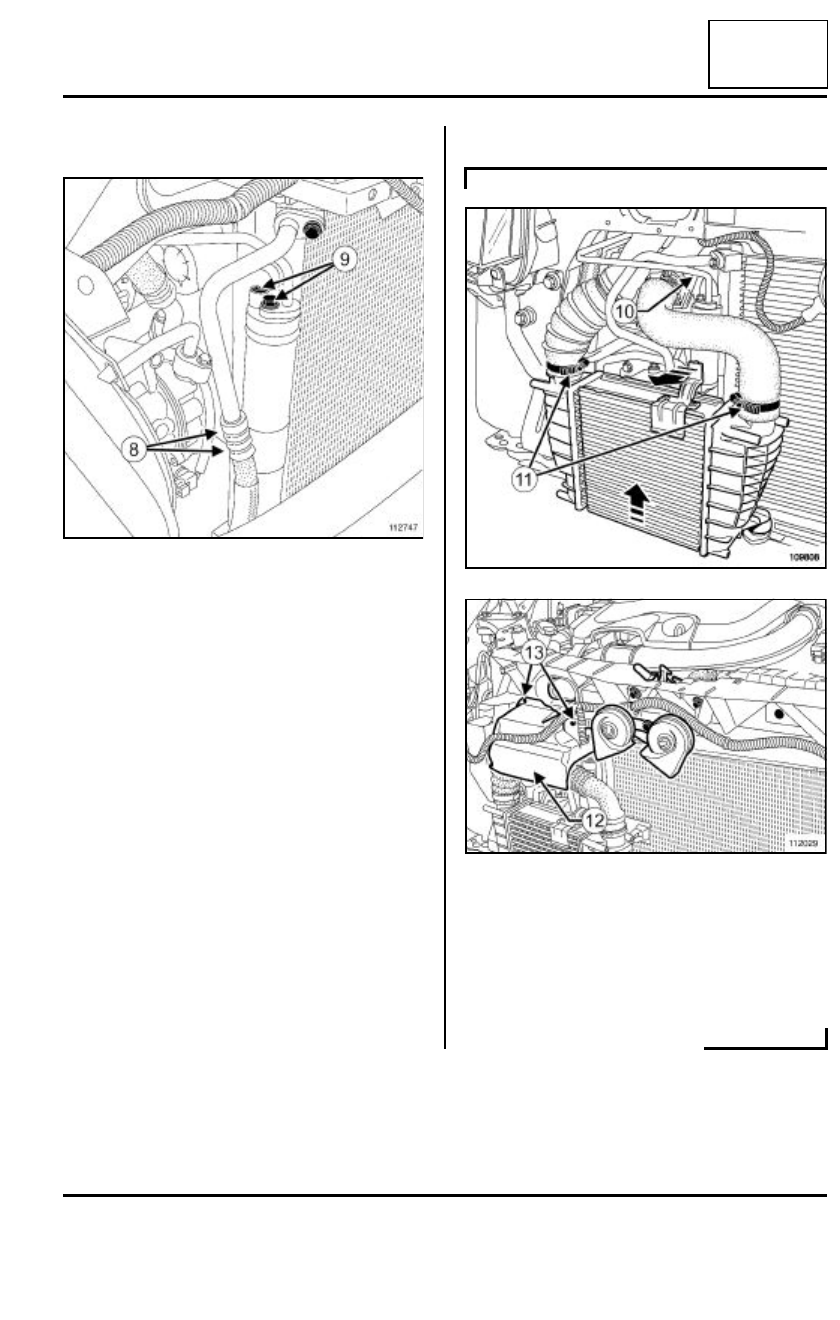

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- la botella deshidratante,

- los tornillos de fijación (8) de la abrazadera de su-

jeción de la botella deshidratante.

Colocar en la botella deshidratante los racores de
canalización.

Poner los tornillos de fijación (9) de los racores de
canalización en la botella deshidratante.

Apretar al par los tornillos de fijación de los raco-
res de canalización (8 N.m).

III - ETAPA FINAL

Colocar los tubos del intercambiador aire/aire.

Colocar:

- el tornillo de fijación (10) de los tubos,

- las abrazaderas (11) del intercambiador aire/aire,

- el deflector (12).

112747

K9K

109808

112029

62A

-

10

ACONDICIONADOR DE AIRE

Botella deshidratante: Extracción - Reposición

62A

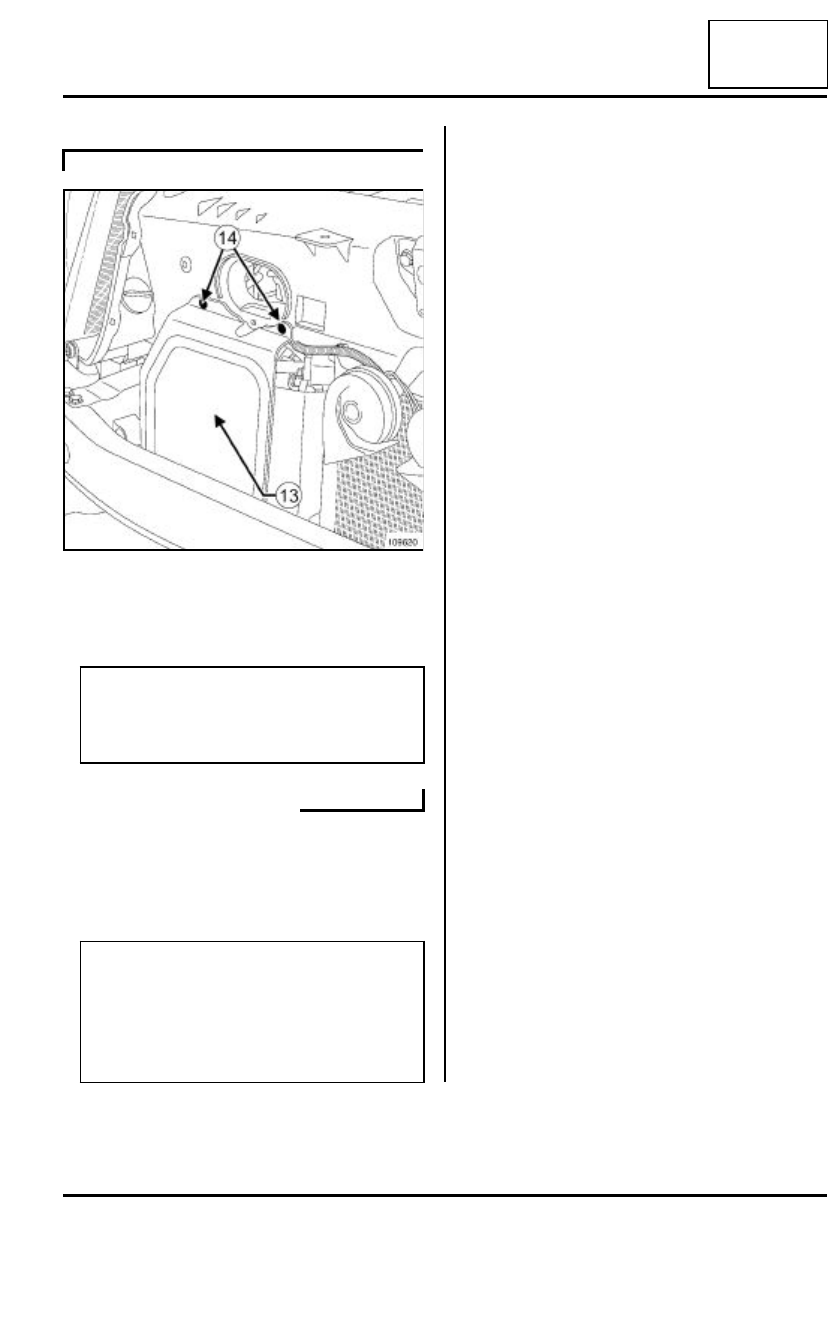

Colocar:

- el deflector de aire (13),

- las fijaciones (14) del deflector de aire.

Efectuar el llenado del circuito de fluido refrigerante
mediante el útil estación de carga.

Colocar el paragolpes delantero (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Para-
golpes delantero).

D4F o K4J o K4M

109620

Nota:

Al sustituir la botella deshidratante, añadir 15 ml
de aceite preconizado a la cantidad de aceite
recuperado.

Nota:

- Verificar el correcto funcionamiento del AA con

el GMV en marcha máxima.

- Efectuar un control de fugas (consultar

NT6001A, Acondicionador de aire,  Bús-
queda de fugas).

62A

-

11

ACONDICIONADOR DE AIRE

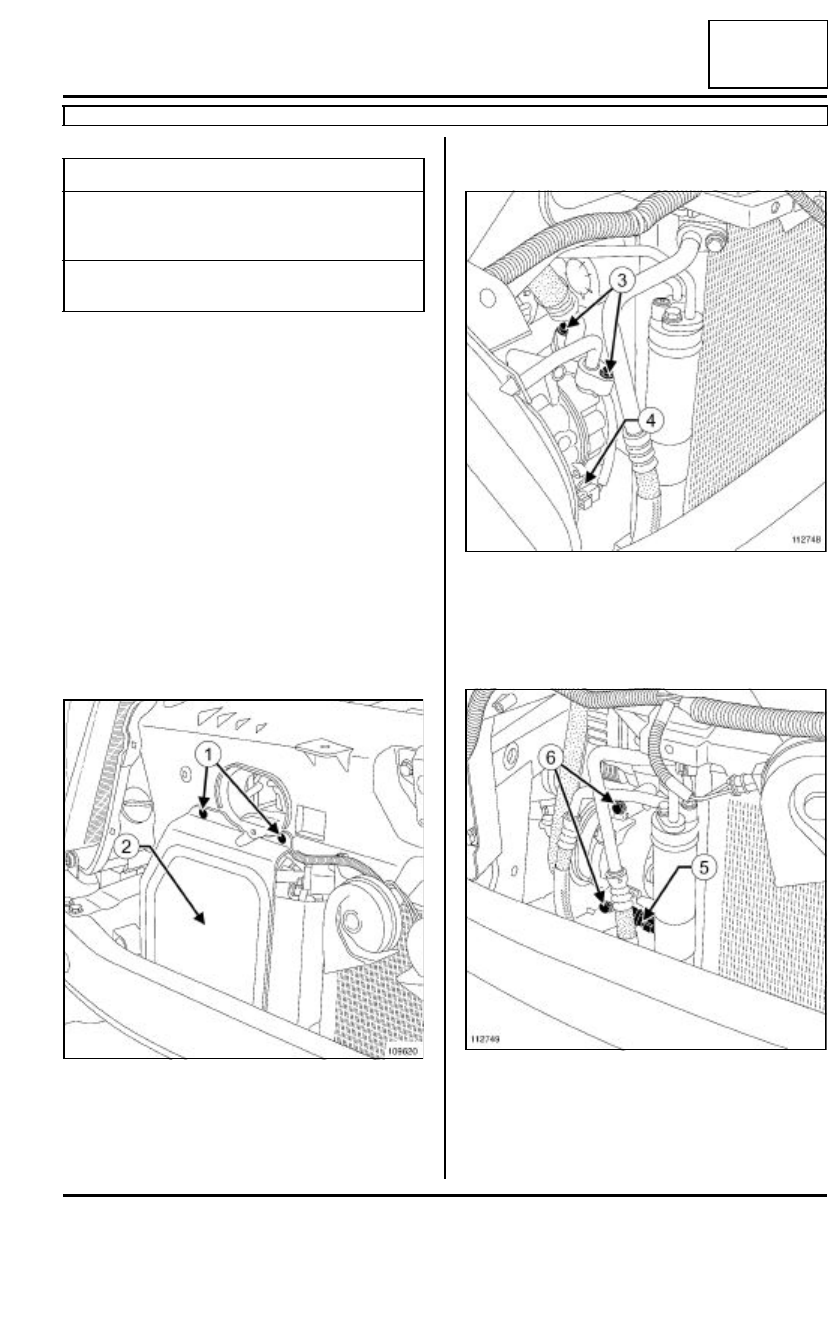

Compresor: Extracción - Reposición

D4F o K4J o K4M

62A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Colocar el vehículo en un elevador de dos columnas.

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la correa de accesorios (consultar Correa de acce-

sorios: Extracción - Reposición).

Extraer:

- las fijaciones (1) del deflector,

- el deflector (2).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar los tornillos de fijación (3) de los racores de
canalización en el compresor.

Apartar los racores de canalización.

Poner unos tapones en los orificios.

Desconectar el conector (5) del compresor.

Extraer:

- los tornillos de fijación (4) y (6) del compresor,

- el compresor.

Pares de apriete

m

tornillos de fijación de
los racores de canaliza-
ciones

8 N.m

tornillos de fijación del
compresor

25 N.m

109620

112748

112749

62A

-

12

ACONDICIONADOR DE AIRE

Compresor: Extracción - Reposición

D4F o K4J o K4M

62A

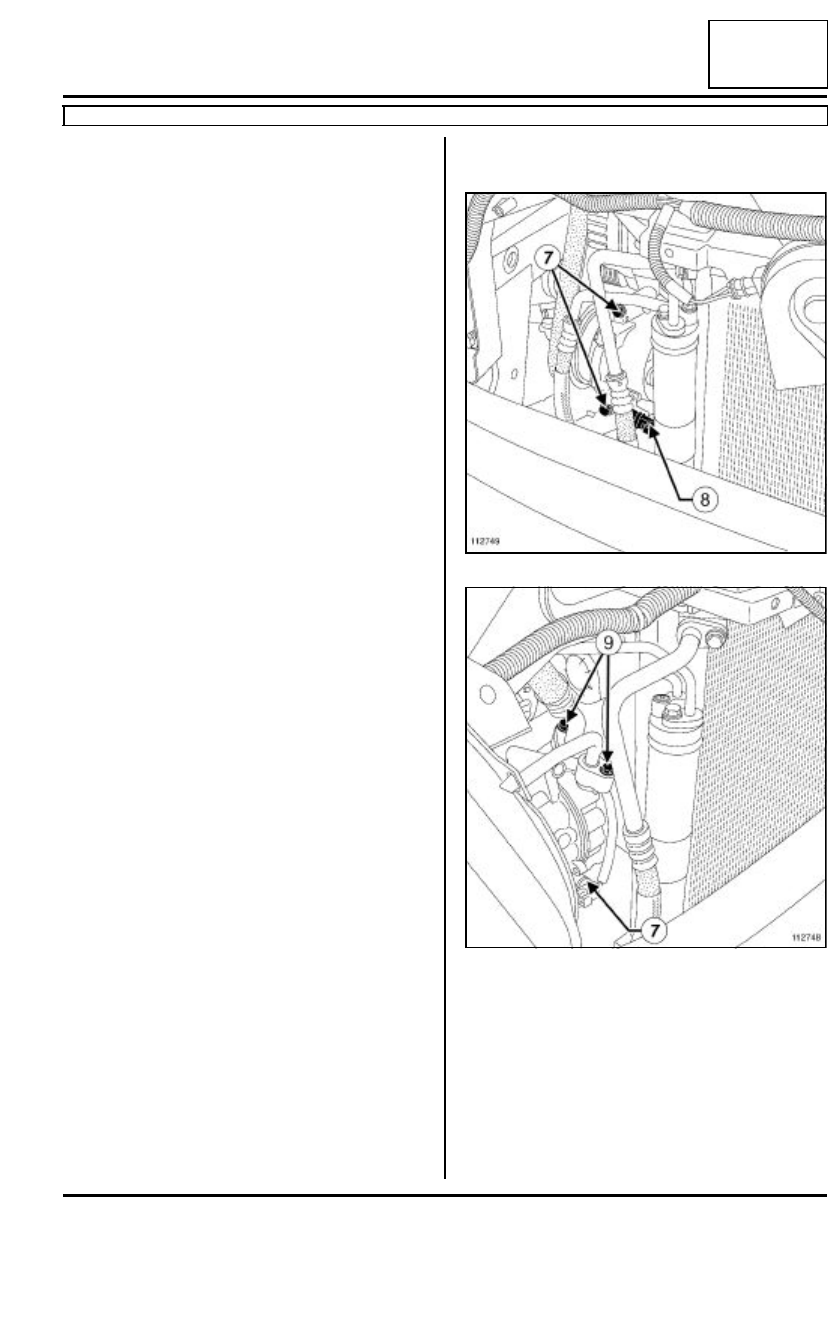

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir las juntas de estanquidad.

Aceitar las juntas con el aceite preconizado para
acondicionador de aire para facilitar el enmangado.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el compresor,

- los tornillos de fijación (7) del compresor.

Conectar el conector (8) del compresor.

Colocar los racores de canalización en el compre-
sor.

Poner los tornillos de fijación (9) de los racores de
canalización en el compresor.

112749

112748
