Renault Clio. Manual - parte 182

29A

-

15

TRANSMISIONES

Fuelle de transmisión delantera lado rueda: Extracción - Reposición

DP0 o JH3 o JR5

29A

Enmangar la junta golpeando en la cazoleta de
mangueta con una barra de latón hasta que el jun-
quillo de retención esté encajado detrás del buje a
bolas.

Repartir la dosis de grasa en el fuelle y en la cazole-
ta de mangueta.

Posicionar los labios del fuelle en las gargantas de
la cazoleta de mangueta y del árbol de transmisión.

Introducir una varilla no cortante con extremo romo
entre el fuelle y el árbol de transmisión con el fin de
dosificar la cantidad de aire contenido en el interior
de la junta.

Montar las abrazaderas apretándolas mediante el
útil (Tav. 1168).

II - ETAPA FINAL

Colocar la transmisión del lado implicado (consultar
29A, Transmisiones, Transmisión de la rueda
delantera derecha: Extracción - Reposición, pá-

gina  29A-7) o (consultar 2 9 A,  Transmisiones,
Transmisión de la rueda delantera izquierda: Ex-
tracción - Reposición, página 29A-5).

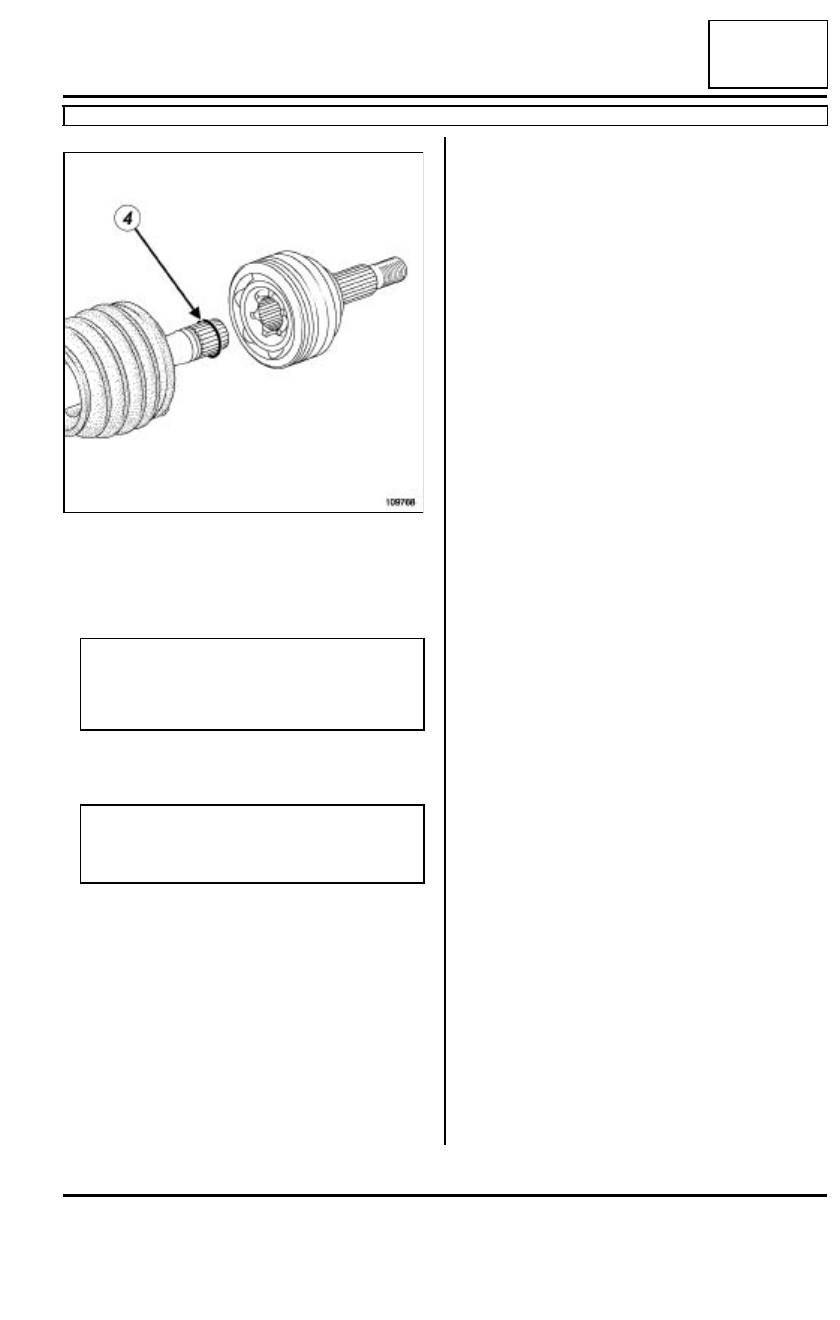

109768

ATENCIÓN

Sustituir sistemáticamente el junquillo de reten-
ción (2) tras cada extracción de la cazoleta de
mangueta.

Nota:

Respetar imperativamente la cantidad de grasa
prescrita.

29A

-

16

TRANSMISIONES

Fuelle de transmisión delantera derecha lado caja de velocidades: Extracción - Reposición

DP0 o JH3 o JR5

29A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la transmisión delantera derecha (consultar
29A, Transmisiones, Transmisión de la rueda
delantera derecha: Extracción - Reposición, pá-
gina 29A-7).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Cortar el casquillo (8) y la abrazadera (6) de apriete
con una pinza cortante o con una sierra para meta-
les teniendo la precaución de no dañar el forro de tu-
lipa.

Empujar el fuelle (5) para liberar el forro de tulipa.

Retirar el máximo de grasa.

Extraer el forro de tulipa (3).

Utillaje especializado indispensable

Tav. 1168

Pinza para abrazadera
tipo "Clic" para trans-
misión de fuelle termo-
plástico.

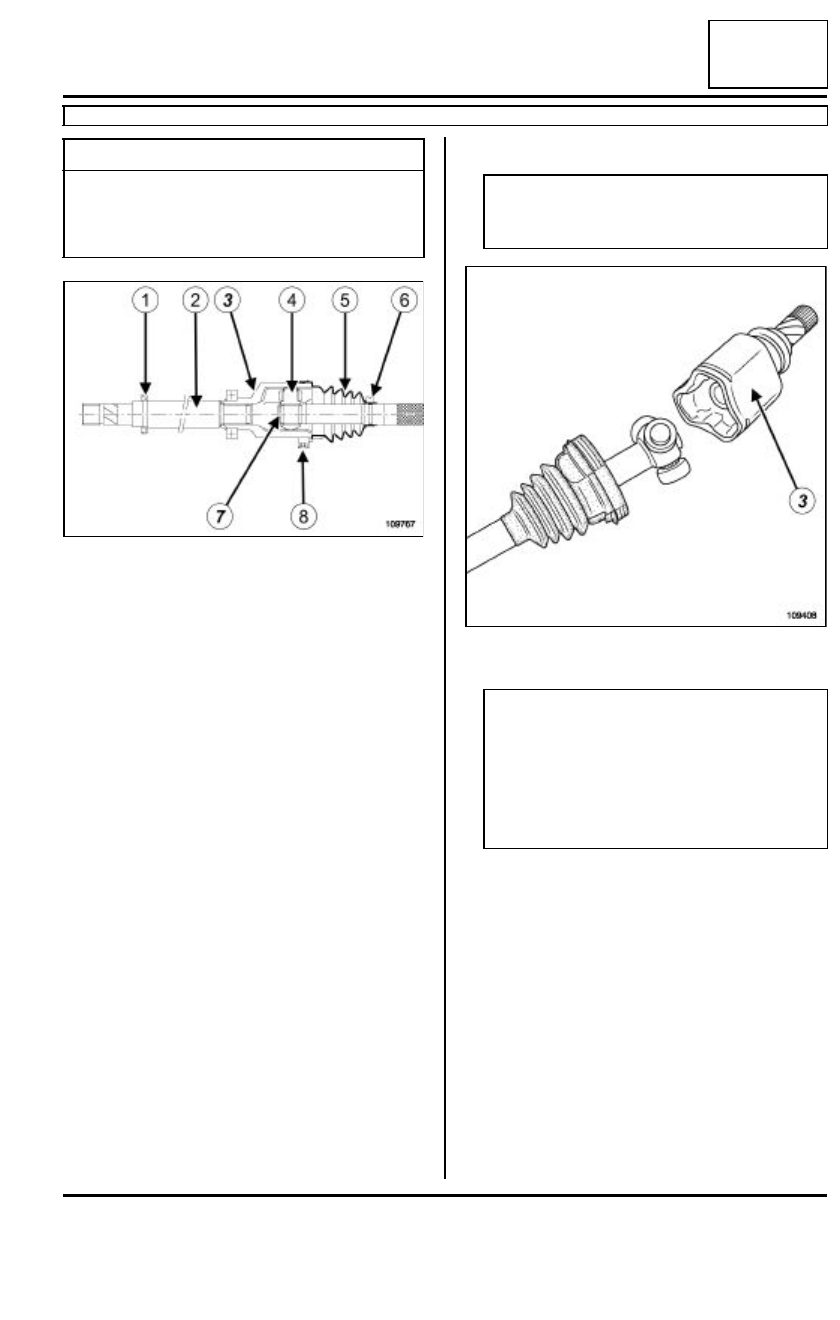

109767

(1)

Deflector

(2)

Árbol de transmisión

(3)

Forro de tulipa

(4)

Trípode

(5)

Fuelle RC

(6)

Abrazadera de apriete

(7)

Anillo de retención

(8)

Casquillo de apriete

ATENCIÓN

No emplear nunca disolvente para la limpieza de
las piezas constitutivas.

109408

Nota:

- El forro de tulipa no esta equipado de lengüeta

de retención, por lo que su extracción se hace
sin forzar.

- No sacar los rodillos de sus torreones respecti-

vos ya que los rodillos y agujas van apareados
y no deben nunca ser invertidos.

29A

-

17

TRANSMISIONES

Fuelle de transmisión delantera derecha lado caja de velocidades: Extracción - Reposición

DP0 o JH3 o JR5

29A

Extraer el anillo de retención (7) mediante el útil.

Extraer el trípode (9), con ayuda de una prensa, to-
mando apoyo en un extractor despegador.

Extraer el fuelle RC del árbol de transmisión.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Introducir la abrazadera pequeña de apriete (6) en
el árbol de transmisión.

Lubrificar ligeramente el árbol de transmisión para
facilitar la colocación del fuelle.

Colocar el fuelle RC del árbol de transmisión.

Colocar el trípode (9) en la posición marcada al des-
montar.

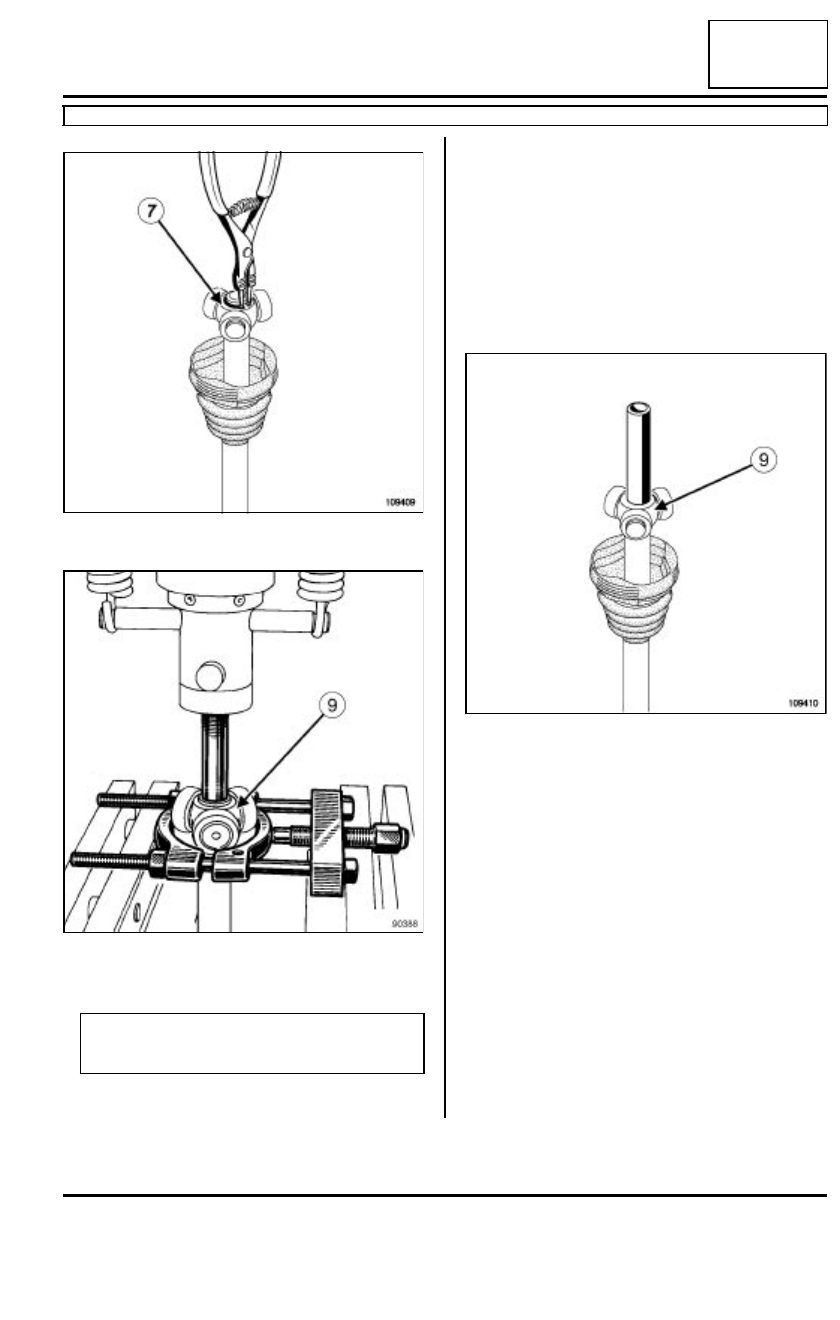

109409

90388

Nota:

Marcar la posición del trípode antes de extraerlo.

109410

29A

-

18

TRANSMISIONES

Fuelle de transmisión delantera derecha lado caja de velocidades: Extracción - Reposición

DP0 o JH3 o JR5

29A

Colocar el anillo de retención (7) de sujeción o efec-
tuar tres puntos de engastado a 120˚ aplastando el
metal de las acanaladuras en el árbol de transmi-
sión.

Engrasar el forro de tulipa (3).

Introducir el forro de tulipa (3) en el trípode.

Repartir la dosis de grasa en el fuelle (5) y en el forro
de tulipa (3).

Posicionar los labios del fuelle (5) en las gargantas
del forro de tulipa y del árbol de transmisión.

Introducir una varilla no cortante con extremo romo
entre el fuelle y el árbol de transmisión con el fin de
dosificar la cantidad de aire contenido en el interior
de la junta.

Colocar las abrazaderas apretándolas mediante el
útil (Tav. 1168).

II - ETAPA FINAL

Colocar la transmisión delantera derecha (consultar
29A, Transmisiones, Transmisión de la rueda
delantera derecha: Extracción - Reposición, pá-
gina 29A-7).

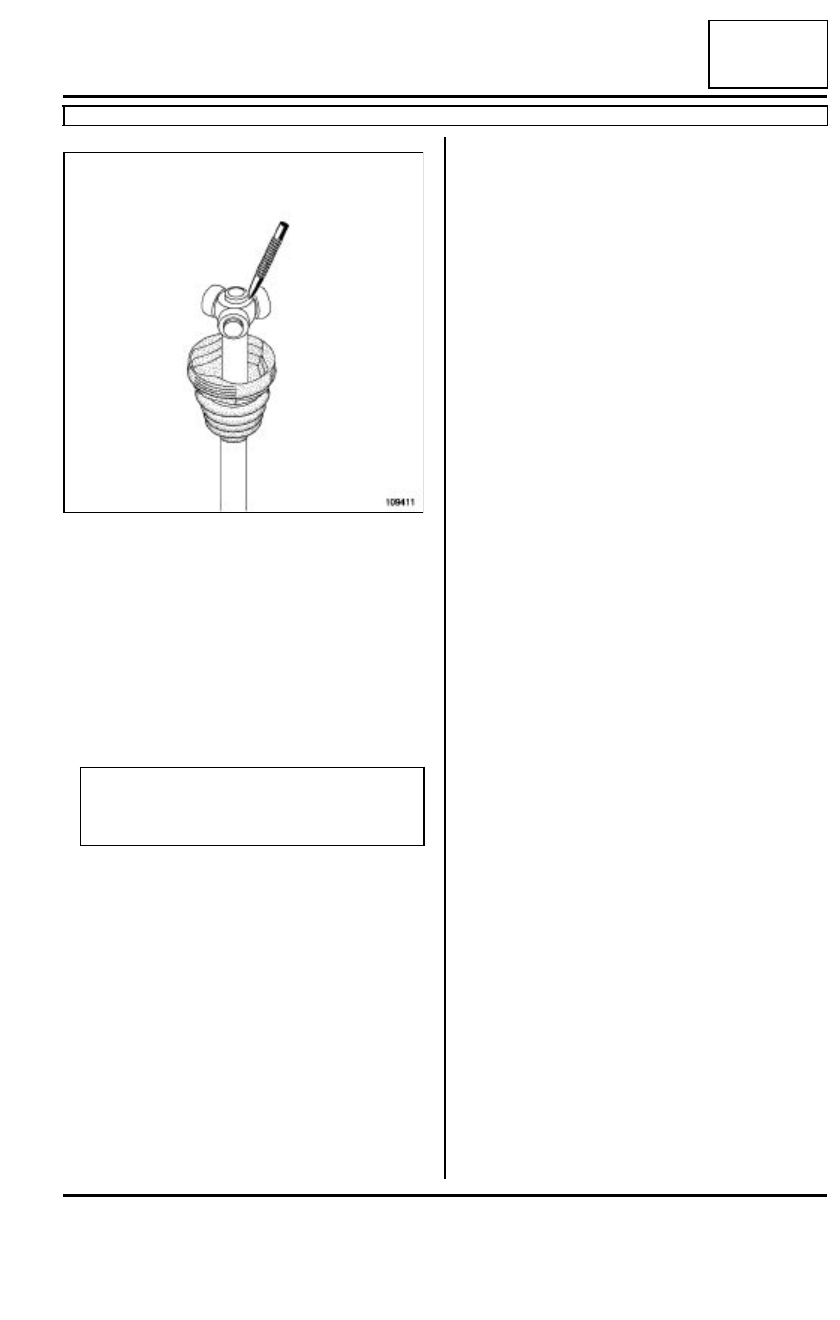

109411

Nota

Respetar imperativamente la cantidad de grasa
prescrita.
