29A

-

7

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

JH3 o JR5 o TL4

29A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Extraer el protector bajo el motor.

Vaciar la caja de velocidades (consultar 21A, Aceite
de caja de velocidades mecánica: Vaciado - lle-
nado).

Extraer la rueda delantera derecha (consultar 35A,
Ruedas y neumáticos, Rueda: Extracción - Re-
posición).

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar
bujes

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
brida del apoyo del relé
de transmisión

21 N.m

tuerca del buje

280 N.m

bulones del pie del
amortiguador

110 N.m

tuerca de rótula de
dirección

37 N.m

tuerca de la rótula supe-
rior de la bieleta de
reenvío de la barra esta-
bilizadora

37 N.m

tornillos de fijación del
sopor te  del estribo de
freno

105 N.m

29A

-

8

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

JH3 o JR5 o TL4

29A

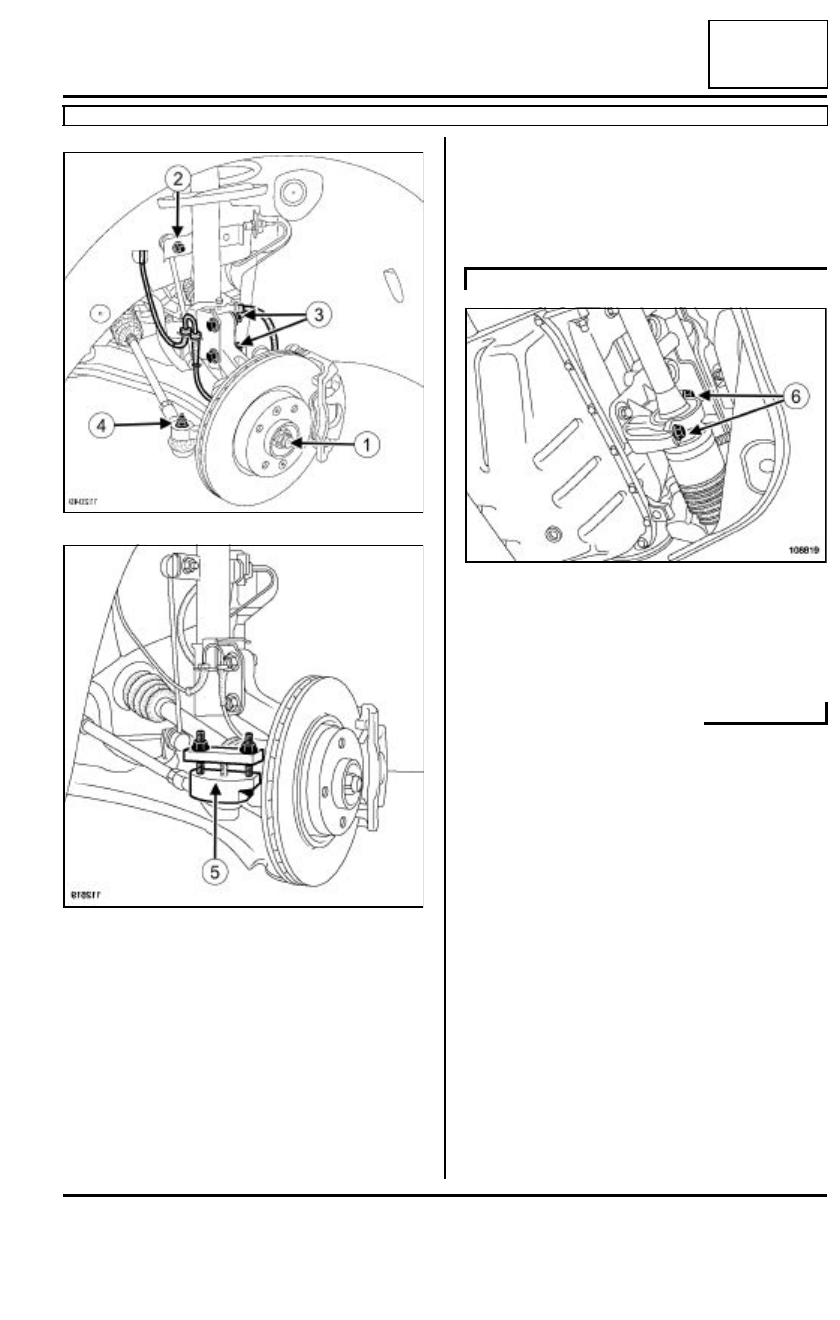

Desgrapar el captador de velocidad de la rueda de-
recha.

Extraer:

- la tuerca del buje (1) mediante el útil (Rou. 604-

01),

- la rótula superior derecha de la bieleta de reenvío

de la barra estabilizadora (2),

- la rótula de dirección derecha (4), mediante el útil

(Tav. 476) en (5),

- los tornillos de fijación del soporte del estribo de

freno derecho (consultar 31A, Elementos porta-

dores delanteros, Soporte del estribo de freno
delantero: Extracción-Reposición),

- Los bulones de fijación del pie del amortiguador

derecho (3).

Atar el estribo de freno al muelle del amortiguador.

Extraer:

- los tornillos (6) de fijación de la brida del apoyo del

relé de transmisión,

- la brida del apoyo del relé de transmisión.

112049

112619

D4F, y 740, y JH3

108819

29A

-

9

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

JH3 o JR5 o TL4

29A

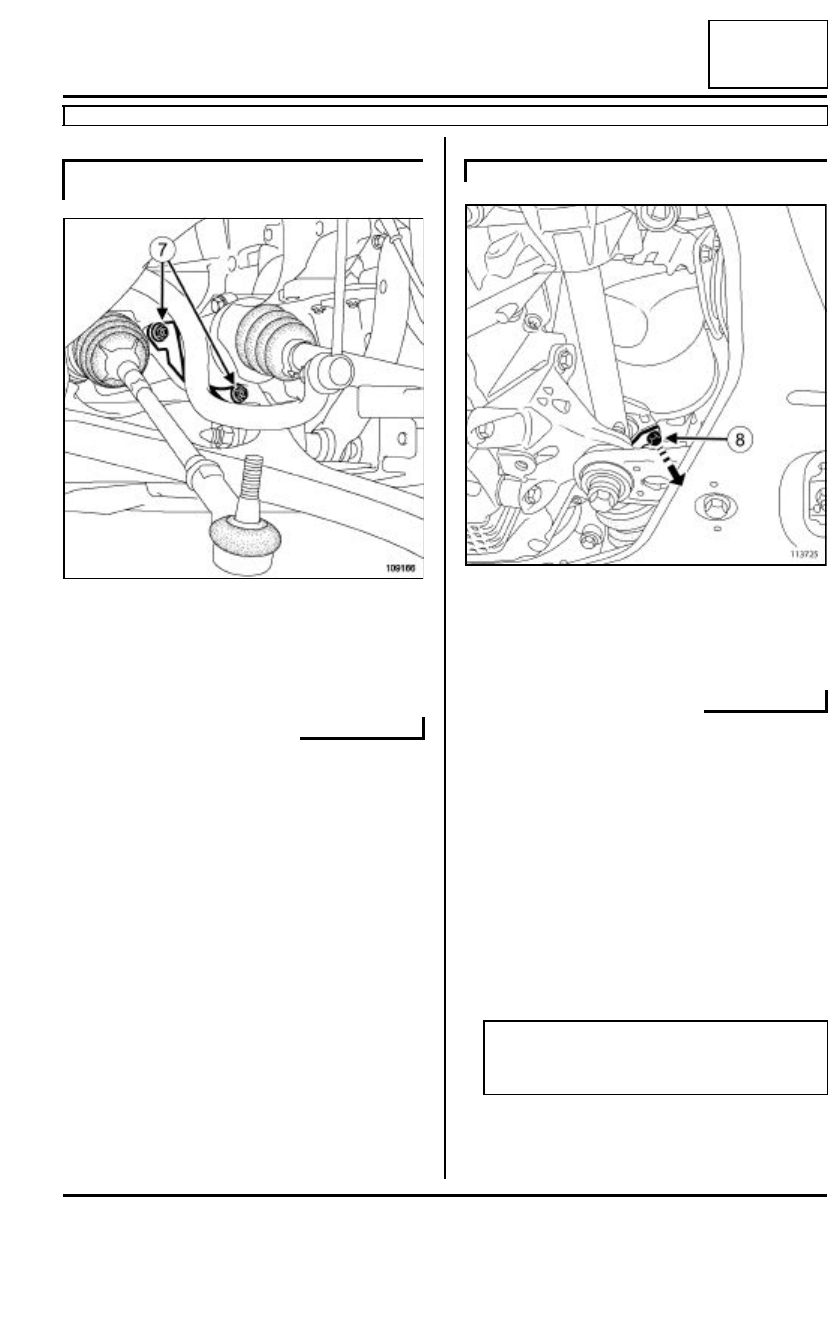

Extraer:

- los tornillos (7) de fijación de la brida del apoyo del

relé de transmisión,

- la brida del apoyo del relé de transmisión.

Quitar el tornillo (8) de fijación de la brida del apoyo
del relé de transmisión.

Pivotar la brida del apoyo del relé de transmisión.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Pivotar el portamanguetas para extraer la transmi-
sión del portamanguetas.

Extraer la transmisión de la caja de velocidades.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Controlar el estado de la zona de contacto de la jun-
ta labiada en la transmisión.

Sustituir la junta labiada de salida del diferencial
(consultar  21A, Caja de velocidades mecánica,
Junta de salida del diferencial: Extracción - Re-
posición).

K4J, y 780, y JH3 – K4M, y 800, y JH3 – K9K, y
768, y JH3 – K9K, y 766, y JR5

109166

K9K, y 764, y TL4

113725

ATENCIÓN

No colocar una transmisión con un asiento de la
junta labiada dañada.

29A

-

10

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

JH3 o JR5 o TL4

29A

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Introducir las acanaladuras de la transmisión en las
acanaladuras del diferencial lo más derechas posi-
ble para no estropear la junta.

Introducir las acanaladuras de la transmisión en las
acanaladuras del buje.

III - ETAPA FINAL

Apretar a los pares:

- los tornillos de fijación de la brida del apoyo del

relé de transmisión (21 N.m),

- la  tuerca del buje (280 N.m), mediante el útil

(Rou. 604-01),

- los bulones del pie del amortiguador  (110 N.m),

- la tuerca de rótula de dirección (37 N.m),

- la  tuerca de la rótula superior de la bieleta de

reenvío de la barra estabilizadora (37 N.m),

- los  tornillos de fijación del soporte del estribo

de freno (105 N.m) (consultar 31A, Elementos
portadores delanteros, Soporte del estribo de
freno delantero: Extracción - Reposición).

Grapar el captador de velocidad de la rueda.

Efectuar el llenado de la caja de velocidades (con-
sultar 21A, Aceite de caja de velocidades mecáni-
ca: Vaciado - Llenado).

Colocar el protector bajo el motor.

Colocar la rueda delantera derecha (consultar 35A,
Ruedas y neumáticos, Rueda: Extracción - Re-
posición).
