29A

-

11

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

DP0

29A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer el protector bajo el motor.

Extraer la rueda delantera derecha (consultar 35A,
Ruedas y neumáticos, Rueda: Extracción-Repo-
sición).

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar
bujes

Tav. 476

Extractor de rótula

Pares de apriete

m

tornillos de fijación de la
brida del apoyo del relé
de transmisión

21 N.m

tuerca del buje

280 N.m

bulones del pie del
amortiguador

110 N.m

tuerca de rótula de
dirección

37 N.m

tuerca de la rótula supe-
rior de la bieleta de
reenvío de la barra esta-
bilizadora

37 N.m

tornillos de fijación del
sopor te  del estribo de
freno

105 N.m

29A

-

12

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

DP0

29A

Desgrapar el captador de velocidad de la rueda de-
recha.

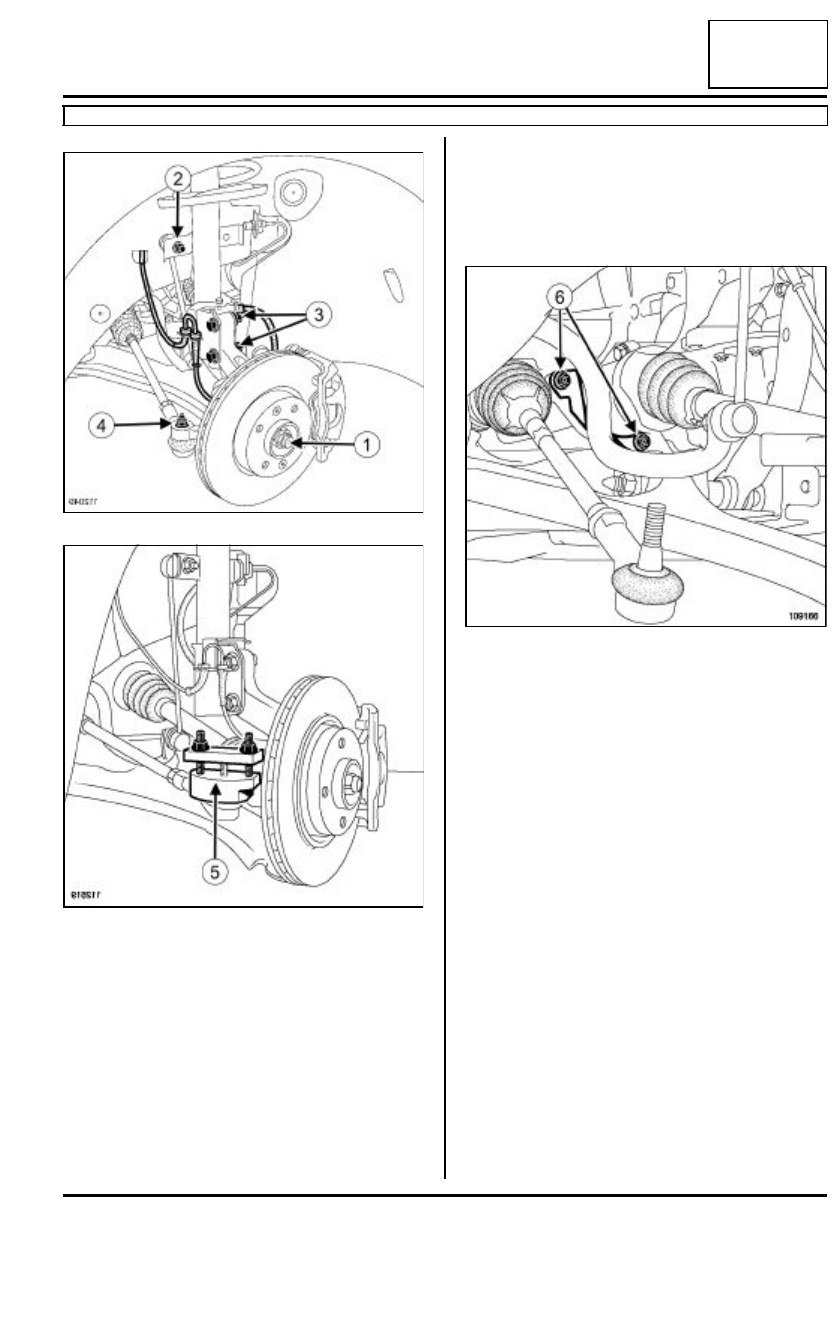

Extraer:

- la tuerca del buje (1) mediante el útil (Rou. 604-

01),

- la rótula superior derecha de la bieleta de reenvío

de la barra estabilizadora (2),

- la rótula de dirección derecha (4), mediante el útil

(Tav. 476) en (5),

- los tornillos de fijación del soporte del estribo de

freno derecho (consultar 31A, Elementos porta-

dores delanteros, Soporte del estribo de freno
delantero: Extracción-Reposición),

- Los bulones de fijación del pie del amortiguador

derecho (3).

Atar el estribo de freno al muelle del amortiguador.

Extraer:

- los tornillos (6) de fijación de la brida del apoyo del

relé de transmisión,

- la brida del apoyo del relé de transmisión.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Pivotar el portamanguetas para extraer la transmi-
sión del portamanguetas.

Extraer la transmisión de la caja de velocidades.

EXTRACCIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Introducir las acanaladuras de la transmisión en las
acanaladuras del buje.

Introducir las acanaladuras de la transmisión en las
acanaladuras del buje.

II - ETAPA FINAL

Apretar a los pares:

- los tornillos de fijación de la brida del apoyo del

relé de transmisión (21 N.m),

112049

112619

109166

29A

-

13

TRANSMISIONES

Transmisión de la rueda delantera derecha: Extracción - Reposición

DP0

29A

- la  tuerca del buje (280 N.m), mediante el útil

(Rou. 604-01),

- los bulones del pie del amortiguador  (110 N.m),

- la tuerca de rótula de dirección (37 N.m),

- la  tuerca de la rótula superior de la bieleta de

reenvío de la barra estabilizadora (37 N.m),

- los  tornillos de fijación del soporte del estribo

de freno (105 N.m) (consultar 31A, Elementos
portadores delanteros, Soporte del estribo de
freno delantero: Extracción-Reposición).

Grapar el captador de velocidad de la rueda.

Colocar el protector bajo el motor.

Colocar la rueda delantera derecha (consultar 35A,
Ruedas y neumáticos, Rueda: Extracción-Repo-
sición).

29A

-

14

TRANSMISIONES

Fuelle de transmisión delantera lado rueda: Extracción - Reposición

DP0 o JH3 o JR5

29A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la transmisión del lado implicado (consultar
29A, Transmisiones, Transmisión de la rueda
delantera derecha: Extracción - Reposición, pá-
gina  29A-7) o (consultar 2 9 A,  Transmisiones,
Transmisión de la rueda delantera izquierda: Ex-
tracción - Reposición, página 29A-5).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Cortar las dos abrazaderas (6) teniendo la precau-
ción de no dañar la garganta de la cazoleta de man-
gueta.

Empujar a fondo el fuelle para liberar la cazoleta de
mangueta.

Retirar el máximo de grasa.

Aplicar, con ayuda de un martillo y de un saca-pasa-
dores, algunos golpes en el buje de bolas (7) para
desolidarizar la cazoleta de mangueta del árbol de
transmisión.

Extraer:

- el junquillo de retención (2),

- el fuelle (8).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Introducir en el árbol:

- la abrazadera pequeña (6),

- el fuelle,

- el junquillo de retención nuevo.

Utillaje especializado indispensable

Tav. 1168

Pinza para abrazadera
tipo "Clic" para trans-
misión de fuelle termo-
plástico.

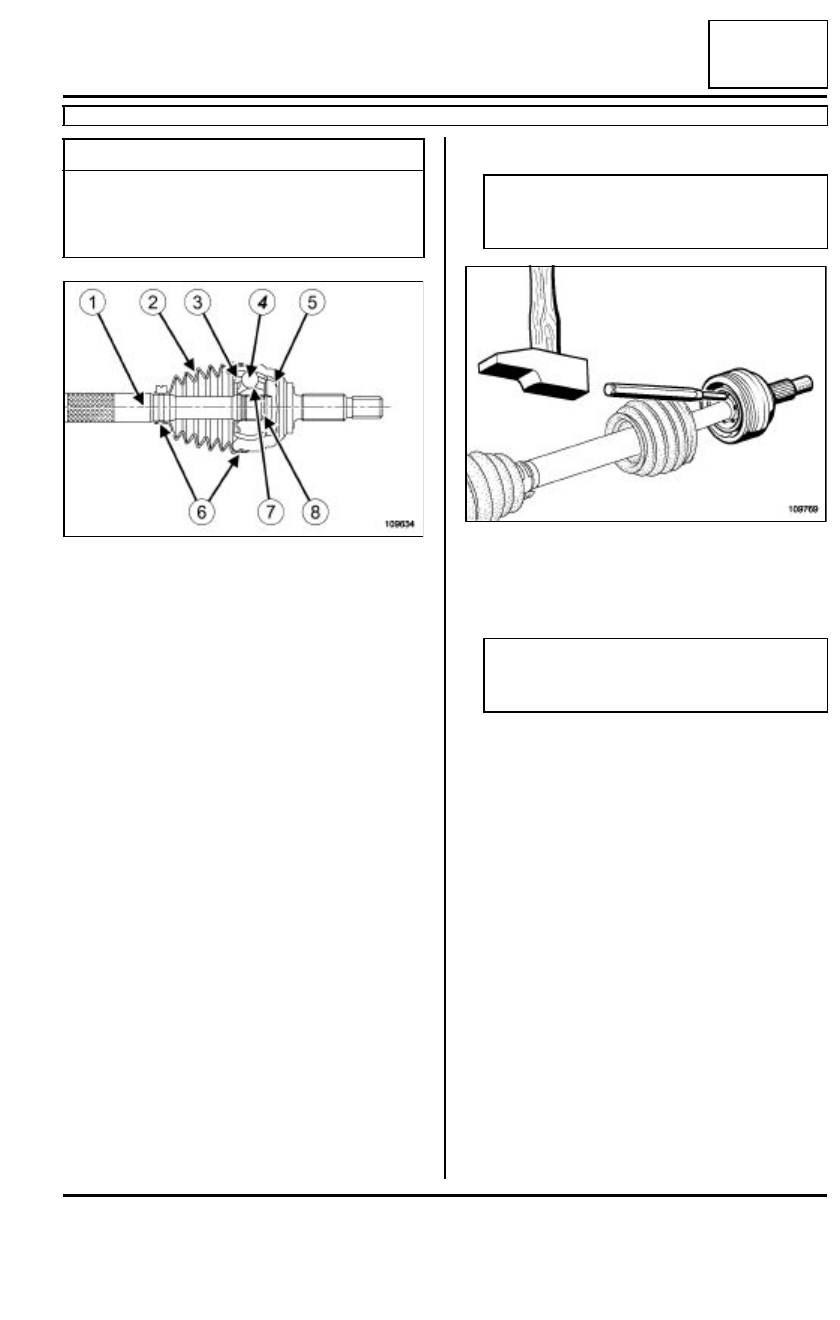

109634

(1)

Árbol de transmisión

(2)

Junquillo de retención

(3)

Jaula de bolas

(4)

Bolas

(5)

Cazoleta de mangueta

(6)

Abrazaderas

(7)

Buje de bolas

(8)

Fuelle

ATENCIÓN

No emplear nunca disolvente para la limpieza de
las piezas constitutivas.

109769

ATENCIÓN

No golpear en las pistas sino en la parte frontal
del buje de bolas.
