29A

-

19

TRANSMISIONES

Fuelle de transmisión delantera izquierda lado caja de velocidades: Extracción - Reposición

DP0 o JH3 o JR5

29A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer la transmisión delantera izquierda (consultar
29A, Transmisiones, Transmisión de la rueda
delantera izquierda: Extracción - Reposición, pá-
gina 29A-5).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

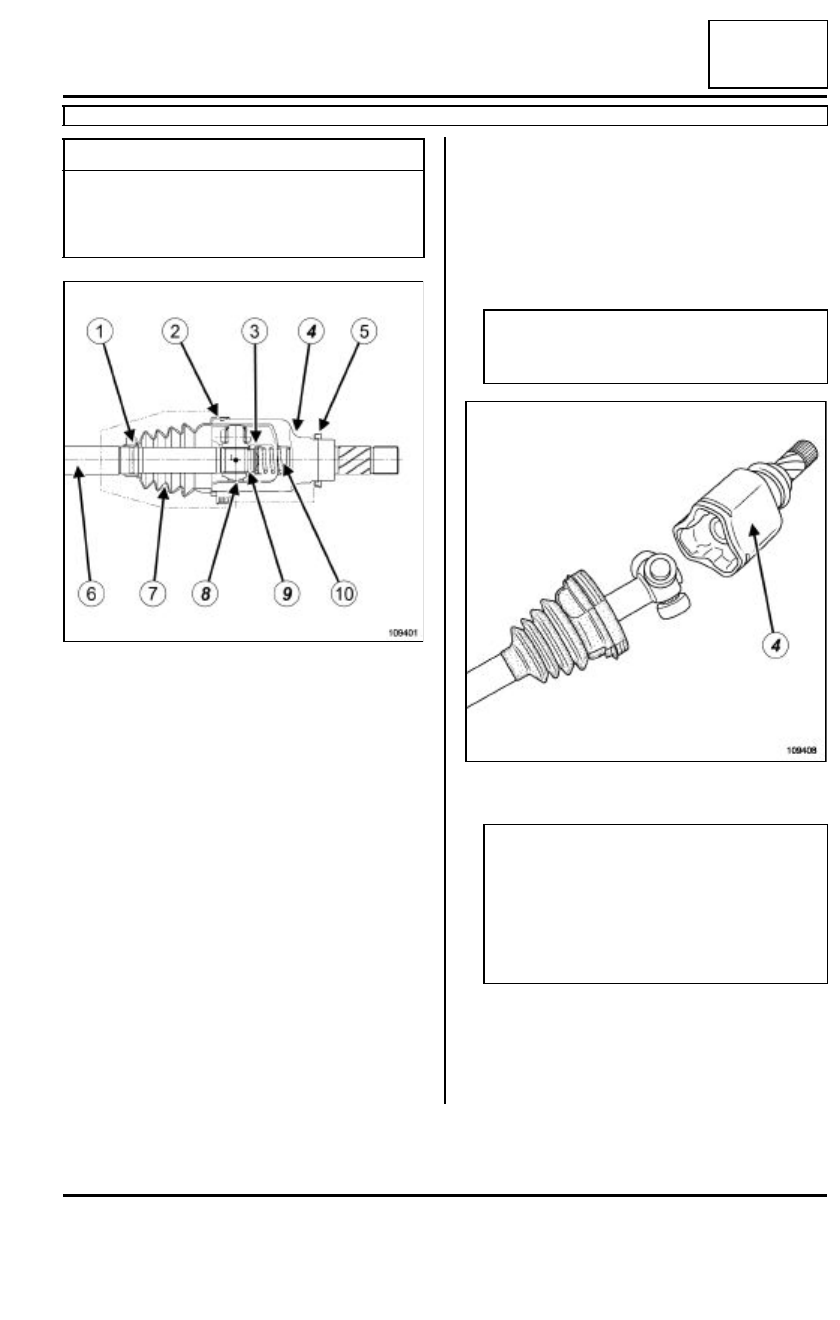

Cortar la abrazadera (1) y el casquillo (2) de apriete
con una pinza cortante o una sierra para metales te-
niendo la precaución de no dañar el forro de tulipa.

Empujar el fuelle (7) para liberar el forro de tulipa.

Retirar el máximo de grasa.

Extraer el forro de tulipa (4).

Utillaje especializado indispensable

Tav. 1168

Pinza para abrazadera
tipo "Clic" para trans-
misión de fuelle termo-
plástico.

109401

(1)

Abrazadera de apriete

(2)

Casquillo de apriete

(3)

Copela

(4)

Forro de tulipa

(5)

Deflector

(6)

Árbol de transmisión

(7)

Fuelle RC

(8)

Trípode

(9)

Anillo de retención

(10)

Muelle

ATENCIÓN

No emplear nunca disolvente para la limpieza de
las piezas constitutivas.

109408

Nota:

- el forro de tulipa no esta equipado de lengüeta

de retención, por lo que su extracción se hace
sin forzar,

- no sacar los rodillos de sus torreones respecti-

vos ya que los rodillos y agujas van apareados
y no deben nunca ser invertidos.

29A

-

20

TRANSMISIONES

Fuelle de transmisión delantera izquierda lado caja de velocidades: Extracción - Reposición

DP0 o JH3 o JR5

29A

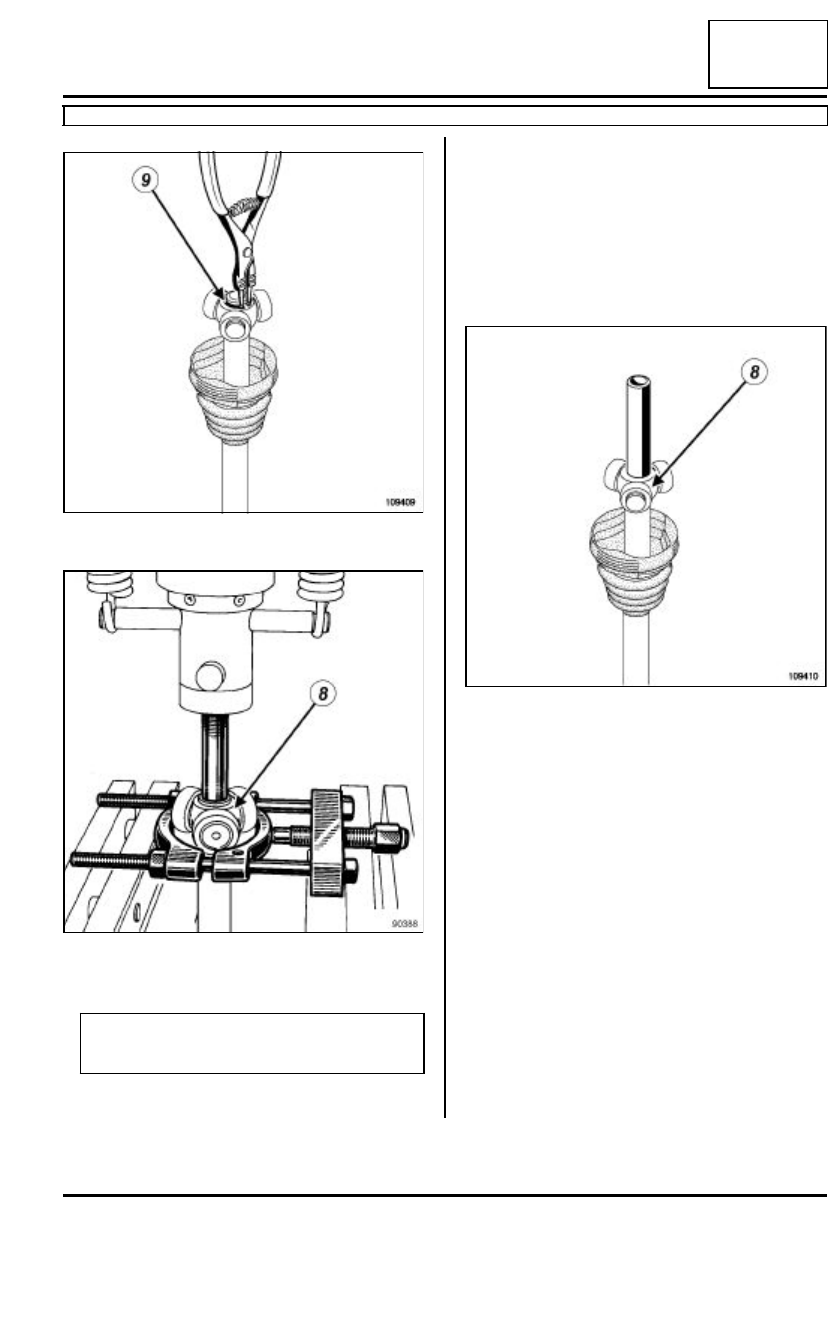

Extraer el anillo de retención (9).

Extraer el trípode (8), con ayuda de una prensa, to-
mando apoyo en un extractor despegador.

Extraer el fuelle del árbol de transmisión.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Introducir la abrazadera pequeña de apriete (1) en
el árbol de transmisión.

Lubrificar ligeramente el árbol de transmisión para
facilitar la colocación del fuelle (7).

Introducir el trípode (8) en la posición marcada en la
extracción.

109409

90388

Nota:

Marcar la posición del trípode antes de extraerlo.

109410

29A

-

21

TRANSMISIONES

Fuelle de transmisión delantera izquierda lado caja de velocidades: Extracción - Reposición

DP0 o JH3 o JR5

29A

Colocar el anillo de retención (9) de sujeción o efec-
tuar tres puntos de engastado a 120˚ aplastando el
metal de las acanaladuras en el árbol de transmi-
sión.

Engrasar el forro de tulipa (4).

Introducir el forro de tulipa (4) en el trípode.

Repartir la dosis de grasa en el fuelle (7) y en el forro
de tulipa (4).

Posicionar los labios del fuelle (7) en las gargantas
del forro de tulipa y del árbol de transmisión.

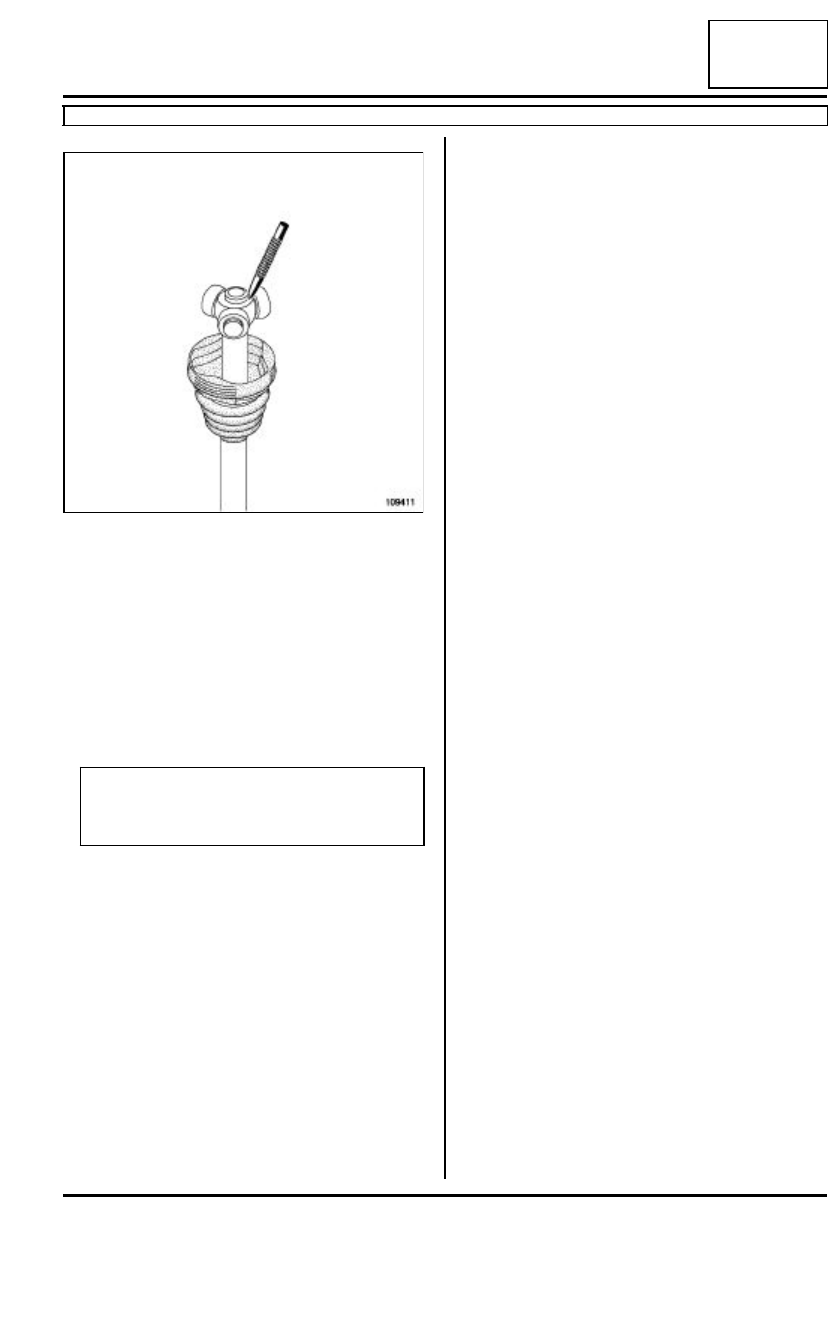

Introducir una varilla no cortante con extremo romo
entre el fuelle y el árbol de transmisión con el fin de
dosificar la cantidad de aire contenido en el interior
de la junta.

Montar las abrazaderas apretándolas mediante el
útil (Tav. 1168).

II - ETAPA FINAL

Colocar la transmisión delantera izquierda (consul-
tar 29A, Transmisiones, Transmisión de la rueda
delantera izquierda: Extracción - Reposición, pá-
gina 29A-5).

109411

Nota:

Respetar imperativamente la cantidad de grasa
prescrita.
