Renault Clio. Manual - parte 161

20A

-

4

EMBRAGUE

Mecanismo - Disco: Extracción - Reposición

20A

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el disco del embrague.

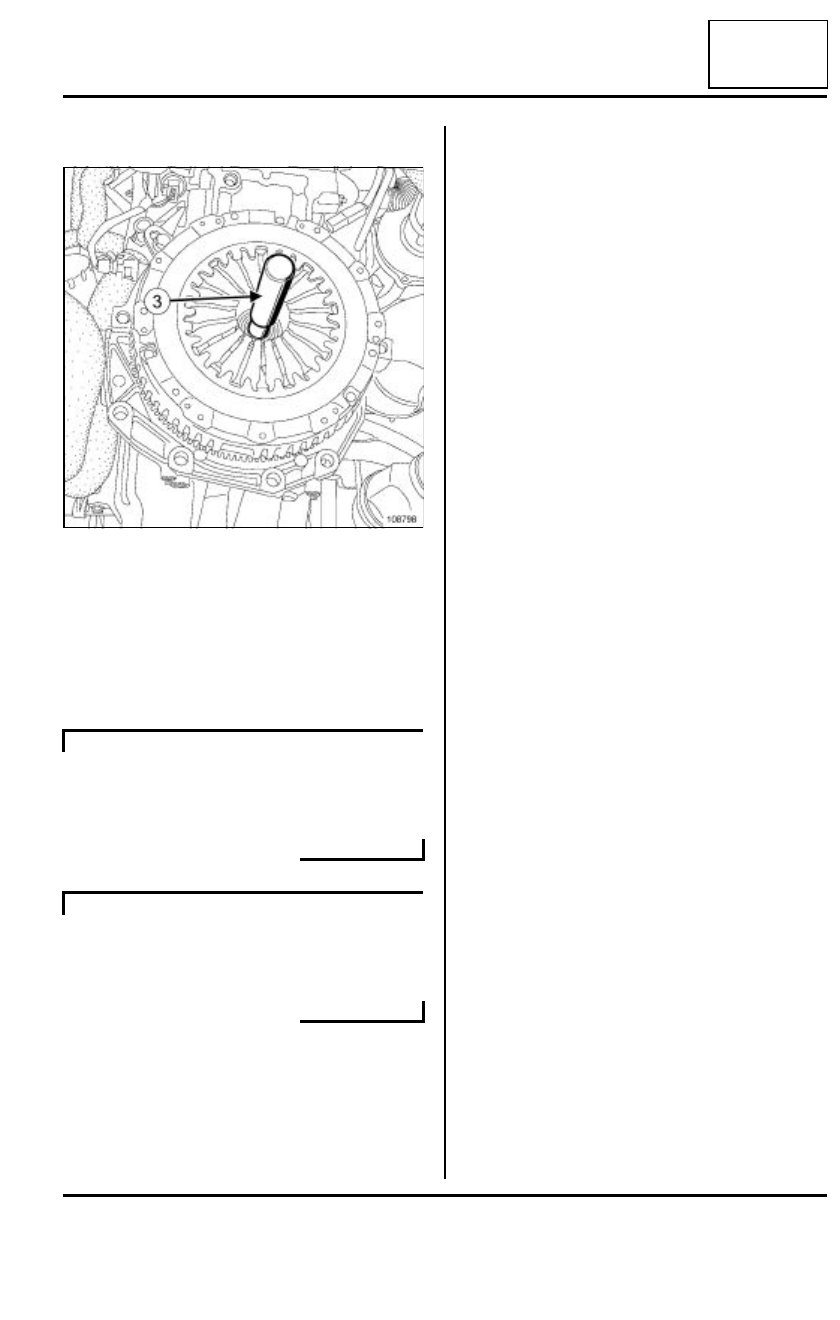

Centrar el disco del embrague mediante el útil
(Emb. 1780)(3).

Atornillar progresivamente en estrella.

Apretar al par los tornillos de fijación del meca-
nismo ( 20 N.m).

Apretar al par los tornillos de fijación del meca-
nismo ( 15 N.m).

III - ETAPA FINAL

Retirar el útil (Mot. 582-01).

Colocar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Caja de velocidades
mecánica).

108798

D4F o K4J o K4M

K9K

20A

-

5

EMBRAGUE

Tope del embrague: Extracción - Reposición

20A

El tope es solidario del receptor del embrague.

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Vaciar el bocal de freno con una jeringuilla para ex-
traer el tope y el mando del embrague.

Extraer la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Caja de velocidades
mecánica).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

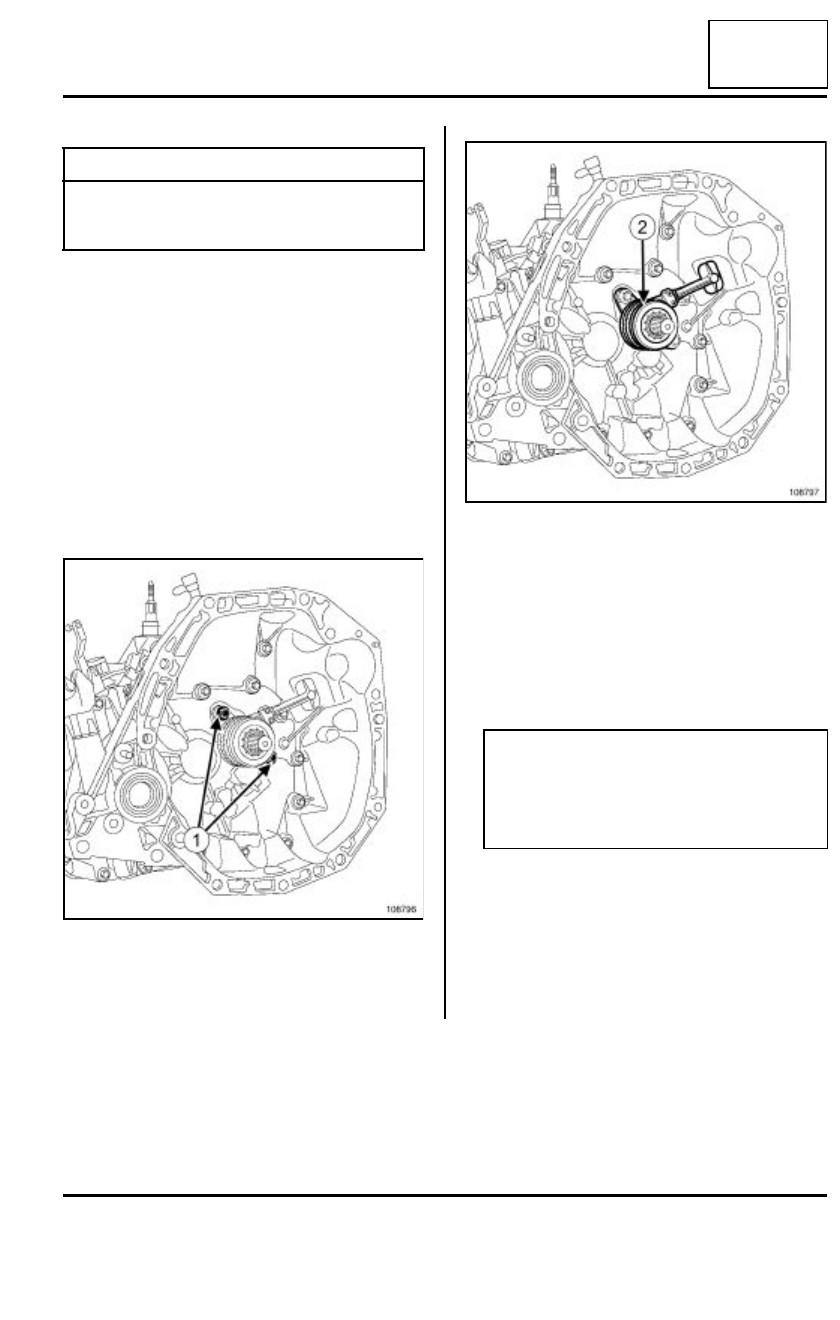

Extraer los dos tornillos (1) de fijación del tope del
embrague en el cárter del embrague.

Extraer el tope del embrague (2).

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el tope del embrague (2).

Apretar al par los tornillos de fijación del tope del
embrague en el cárter del embrague (21 N.m)(1).

II - ETAPA FINAL

Colocar la caja de velocidades (consultar 21A, Caja
de velocidades mecánica, Caja de velocidades
mecánica).

Efectuar la purga del mando del embrague (consul-
tar  37A, Mando de elementos mecánicos, Purga
del circuito del embrague).

Pares de apriete

m

tornillos de fijación del
tope del embrague en el
cárter del embrague

21 N.m

108796

108797

ATENCIÓN

Para evitar dañar el receptor de embrague, no
engrasar el árbol del embrague.

No hacer funcionar nunca el sistema cuando el
receptor esté extraído.

20A

-

6

EMBRAGUE

Volante motor: Extracción - Reposición

20A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la caja de velocidades (consultar 21A, Caja de ve-

locidades mecánica, Caja de velocidades
mecánica),

- el mecanismo de embrague (consultar 20A, Em-

brague, Mecanismo - Disco).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

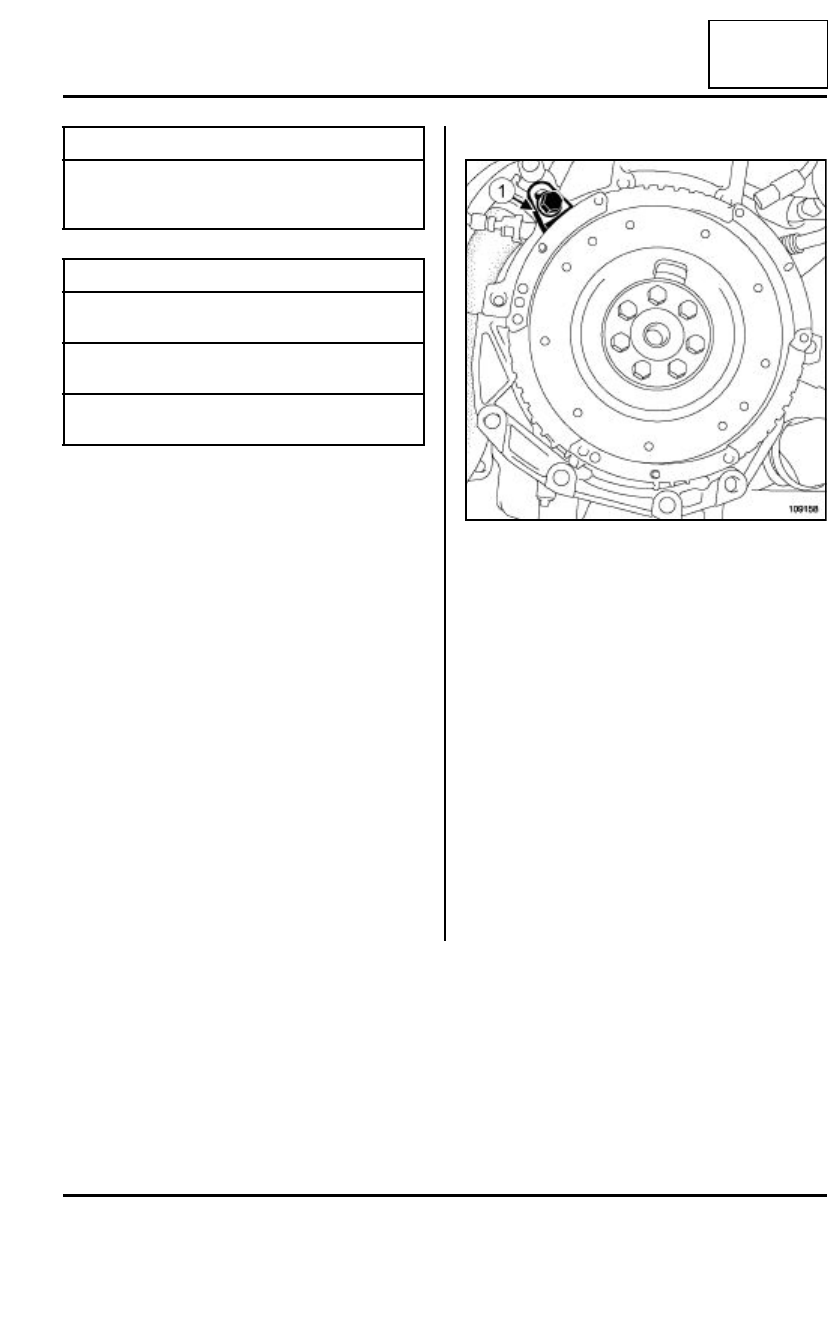

Bloquear el motor mediante el útil (Mot. 582-01)(1).

Extraer:

- los tornillos de fijación del volante motor,

- el volante motor,

- el útil (Mot. 582-01)(1).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar, en el cigüeñal, las roscas de los tornillos de
fijación del volante motor.

Desengrasar la cara de apoyo del volante motor en
el cigüeñal.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el volante motor.

Utillaje especializado indispensable

Mot. 582-01

Sector de inmoviliza-
ción del volante motor
(motores K)

Pares de apriete

m

tornillos de fijación del
volante motor

65 N.m

tornillos de fijación del
volante motor

18 N.m + 110˚

±±±±

 10˚

tornillos de fijación del
volante motor

70 N.m

109158

20A

-

7

EMBRAGUE

Volante motor: Extracción - Reposición

20A

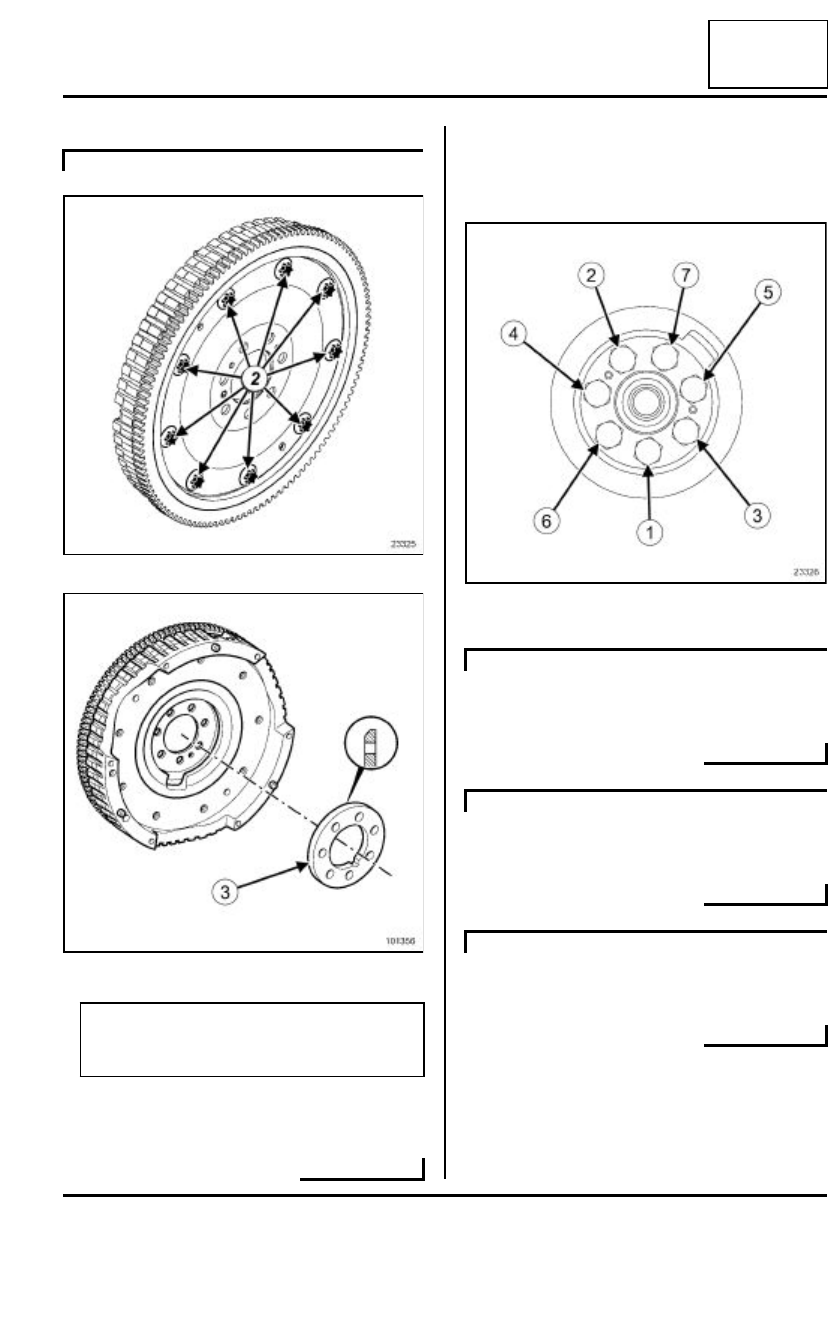

Colocar el separador (3) respetando el sentido de
montaje del chaflán del lado del volante motor.

Sustituir sistemáticamente los tornillos de fijación
por unos tornillos nuevos.

Untar los tornillos nuevos del volante motor con
LOCTITE FRENETANCH.

Respetar el orden de apriete.

Apretar por orden y al par los tornillos de fijación
del volante motor (65 N.m).

Apretar por orden y al par los tornillos de fijación
del volante motor (18 N.m + 110˚

±±±±

 10˚).

Apretar por orden y al par los tornillos de fijación
del volante motor (70 N.m).

K9K

23325

101356

ATENCIÓN

No quitar los tornillos de fijación (2) de la chapa
de arrastre del volante motor.

23326

K4J o K4M

D4F

K9K
