20A

-

8

EMBRAGUE

Volante motor: Extracción - Reposición

20A

III - ETAPA FINAL

Colocar:

- la caja de velocidades (consultar 21A, Caja de ve-

locidades mecánica, Caja de velocidades
mecánica),

- el mecanismo de embrague (consultar 20A, Em-

brague, Mecanismo - Disco).

21A

-

1

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades mecánica: Identificación

JH3 o JR5

21A

Los motores K4J / K4M / K9K / D4F, están equipados
con caja de velocidades mecánica del tipo JH y JR.

Un marcado (1) situado en el cárter de la caja de velo-
cidades indica:

109167

19860

(A)

Tipo de caja de velocidades

(B)

Indice de caja de velocidades

(C)

Fábrica de montaje

(D)

Número de fabricación

21A

-

2

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades mecánica: Identificación

K9K, y TL4

21A

111646

(1)

Placa de identificación

(2)

Grabado

19860

(A)

Tipo de caja de velocidades

(B)

Indice de caja de velocidades

(C)

Fábrica de montaje

(D)

Número de fabricación

21A

-

3

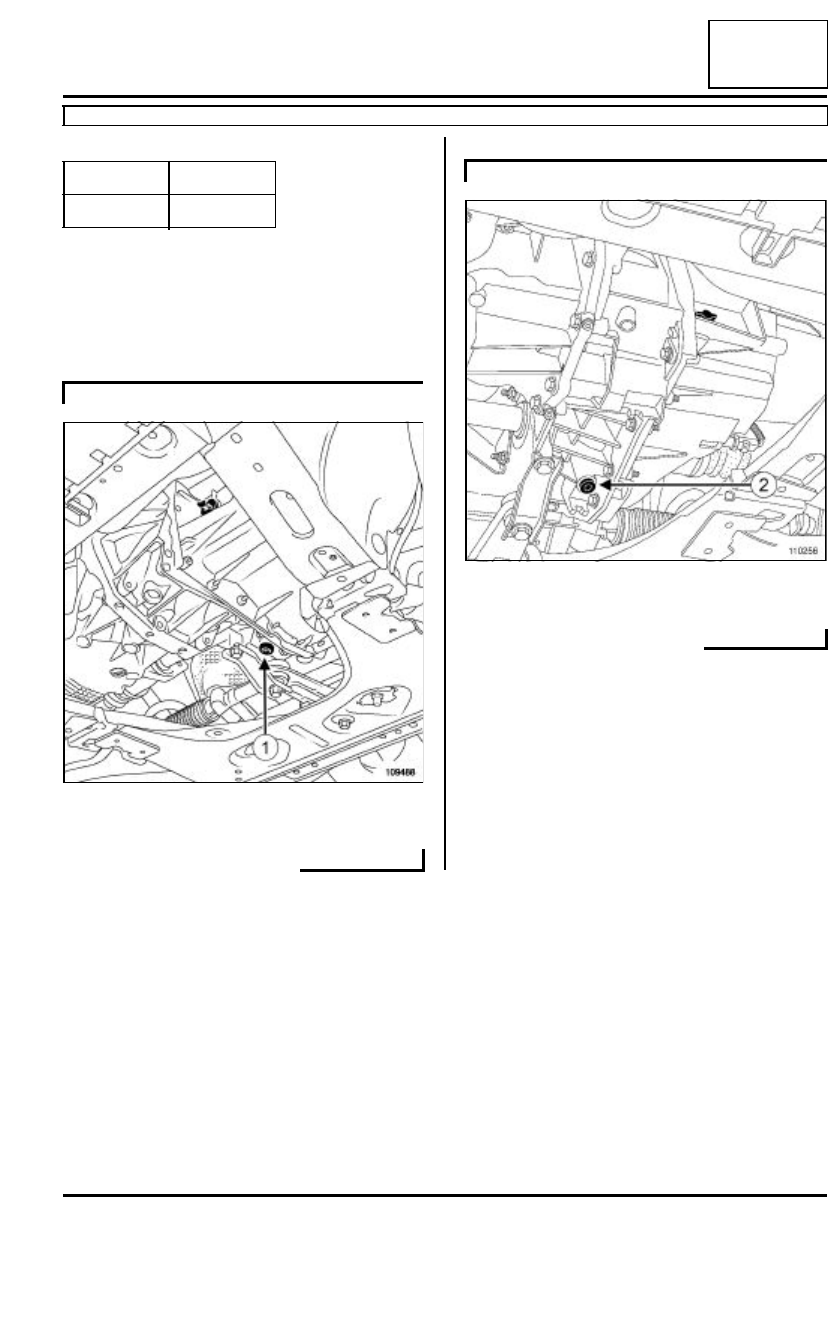

CAJA DE VELOCIDADES MECÁNICA

Aceites de la caja de velocidades mecánica: Vaciado - Llenado

JH3 o JR5

21A

Capacidad (en litros)

VACIADO

Extraer:

- los tornillos de fijación del protector bajo el motor,

- el protector bajo el motor.

Extraer el tapón de vaciado (1).

Extraer el tapón de vaciado (2).

LLENADO

Sustituir imperativamente la junta del tapón de va-
ciado.

Colocar el tapón de vaciado.

JR5

2,5

JH3

2,8

JH3

109488

JR5

110256
