Renault Clio. Manual - parte 159

19D

-

25

SUSPENSIÓN MOTOR

Suspensión pendular izquierda: Extracción - Reposición

D4F, y JH3 – K9K, y JH3 o JR5 o TL4 – K4J, y JH3 – K4M, y JH3

19D

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

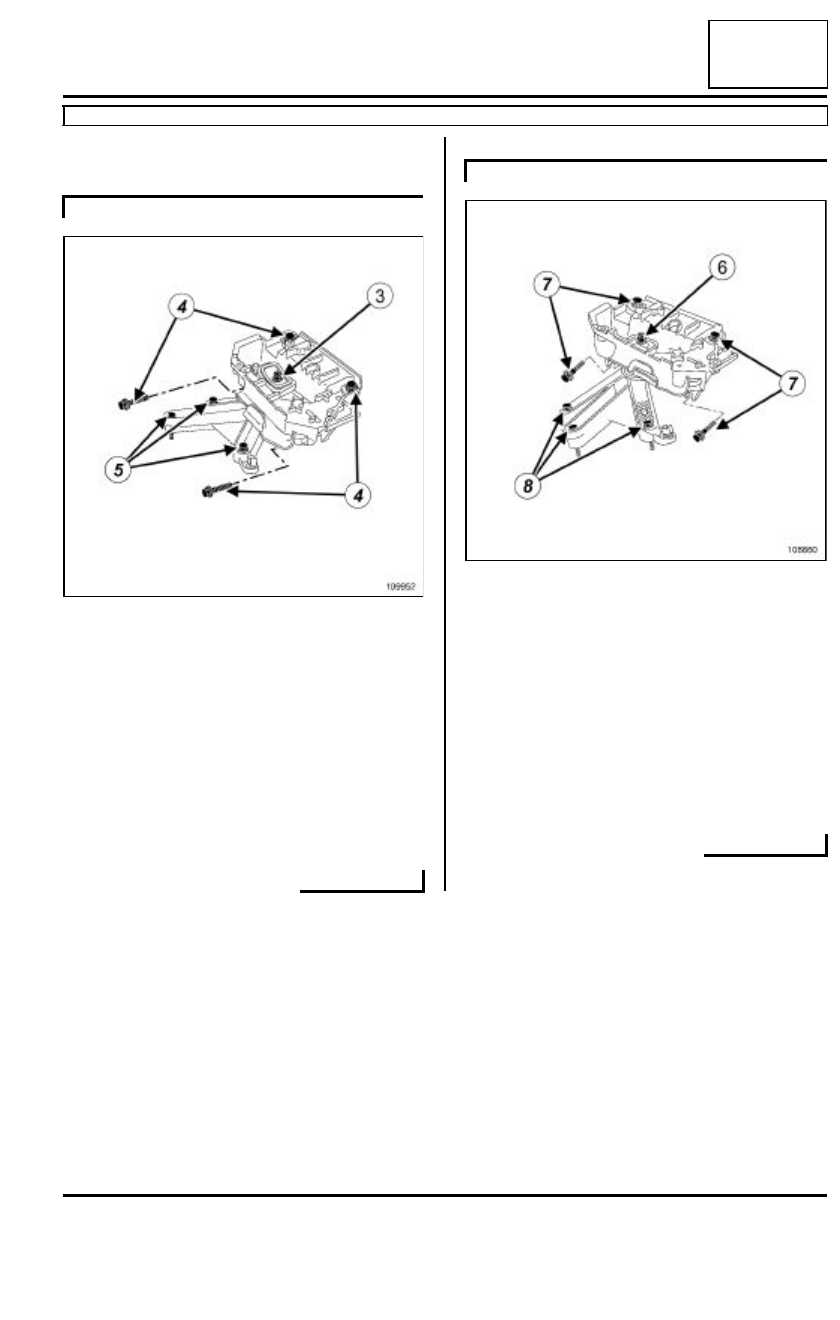

Extraer:

- la tuerca de fijación (3) del tampón elástico izquier-

do de la caja de velocidades,

- los tornillos de fijación (4) del soporte pendular iz-

quierdo en la carrocería,

- el soporte pendular izquierdo en la carrocería,

- los tornillos de fijación (5) del soporte pendular iz-

quierdo de la caja de velocidades,

- el soporte pendular izquierdo de la caja de veloci-

dades.

Extraer:

- la tuerca de fijación (6) del tampón elástico izquier-

do de la caja de velocidades,

- los tornillos de fijación (7) del soporte pendular iz-

quierdo en la carrocería,

- el soporte pendular izquierdo en la carrocería,

- los tornillos de fijación (8) del soporte pendular iz-

quierdo de la caja de velocidades,

- el soporte pendular izquierdo de la caja de veloci-

dades.

D4F – K9K

109952

K4J – K4M, y 800

108860

19D

-

26

SUSPENSIÓN MOTOR

Suspensión pendular izquierda: Extracción - Reposición

D4F, y JH3 – K9K, y JH3 o JR5 o TL4 – K4J, y JH3 – K4M, y JH3

19D

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte pendular izquierdo en la caja de
velocidades.

Poner los tornillos de fijación del soporte pendular
izquierdo en la caja de velocidades.

Apretar a los pares:

- los tornillos de fijación del soporte pendular iz-

quierdo en la caja de velocidades (62 N.m),

- el espárrago del soporte pendular izquierdo en

la caja de velocidades (en caso de cambio) (180
N.m)

Colocar el soporte pendular izquierdo en la carroce-
ría.

Poner los tornillos de fijación del soporte pendular
izquierdo en la carrocería.

Apretar a los pares:

- los tornillos de fijación del soporte pendular iz-

quierdo en la carrocería (62 N.m),

- la tuerca de fijación del tampón elástico izquier-

do de la caja de velocidades (62 N.m).

II - ETAPA FINAL

Retirar el útil (Mot. 1453).

Posicionar el conducto del cableado.

Apretar al par la tuerca de fijación del conducto
del cableado (10 N.m).

Colocar:

- el calculador y su soporte (consultar 17B, Calcula-

dor de inyección de gasolina: Extracción-Repo-
sición),

- el soporte del soporte de la batería (consultar 80A,

Soporte de la batería: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Carca-

sa del filtro de aire: Extracción-Reposición),

- el soporte de la batería (consultar 80A, Soporte de

la batería: Extracción-Reposición),

- la batería (consultar 80A, Batería: Extracción-Re-

posición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-Reposición),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-Reposición),

- el protector bajo el motor.

Conectar la batería (consultar 80A, Batería: Extrac-
ción-Reposición).

© Renault s.a.s. 2005

”Los Métodos de Reparación prescritos por el constructor en el presente documento han
sido establecidos en función de las especificaciones técnicas vigentes en la fecha de
publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la fabricación
de los diversos órganos y accesorios de los vehículos de su marca."

RENAULT se reserva todos los derechos de autor.

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así como
la utilización del sistema de numeración de referencias de las piezas de recambio, sin la
autorización previa y por escrito de Renault

ABRIL 2005

Edition Espagnole

X85

2

Transmisión

20A

EMBRAGUE

21A

CAJA DE VELOCIDADES MECÁNICA

23A

CAJA DE VELOCIDADES AUTOMÁTICA

29A

TRANSMISIONES

CLIO III - Capítulo 2

Sumario

Páginas

CLIO III - Capítulo 2 SumarioPáginas

20A

EMBRAGUE

Embrague: Características

20A-1

Mecanismo - Disco:
Extracción - Reposición

20A-3

Tope del embrague:
Extracción - Reposición

20A-5

Volante motor: Extracción -
Reposición

20A-6

21A

CAJA DE VELOCIDADES MECÁNICA

Caja de velocidades
mecánica: Identificación

21A-1

Aceites de la caja de
velocidades mecánica:
Vaciado - Llenado

21A-3

Caja de velocidades
mecánica: Características

21A-6

Caja de velocidades
mecánica: Extracción -
Reposición

21A-9

Junta labiada del árbol
primario: Extracción -
Reposición

21A-20

Junta de salida del
diferencial: Extracción -
Reposición

21A-22

23A

CAJA DE VELOCIDADES AUTOMÁTICA

Caja de velocidades
automática: Identificación

23A-1

Aceite de la caja de
velocidades automática:
Vaciado - Llenado

23A-2

Caja de velocidades
automática: Características

23A-5

Convertidor de la caja de
velocidades automática:
Diagnóstico

23A-6

Caja de velocidades
automática: Extracción -
Reposición

23A-7

Chapa de arrastre:
Extracción - Reposición

23A-16

Contactor multifunción:
Extracción - Reposición

23A-17

Contactor multifunciones:
Reglaje

23A-20

Captador de velocidad:
Extracción - Reposición

23A-21

Captador de presión:
Extracción - Reposición

23A-24

Distribuidor hidráulico:
Extracción - Reposición

23A-27

Electroválvula de pilotaje del
caudal: Extracción -
Reposición

23A-33

Electroválvula: Extracción -
Reposición

23A-36

Conector de la caja de
velocidades automática:
Extracción - Reposición

23A-37
