SUSPENSIÓN MOTOR

Suspensión pendular izquierda: Extracción - Reposición

K4M, y DP0

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-Reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-Reposición),

- la batería (consultar 80A, Batería: Extracción-Re-

posición),

- el soporte de la batería (consultar 80A, Soporte de

la batería: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Carca-

sa del filtro de aire: Extracción-Reposición),

- el soporte del soporte de la batería (consultar 80A,

Soporte de la batería: Extracción-Reposición),

- el calculador y su soporte (consultar 17B, Calcula-

dor de inyección de gasolina: Extracción-Repo-
sición),

- el protector bajo el motor.

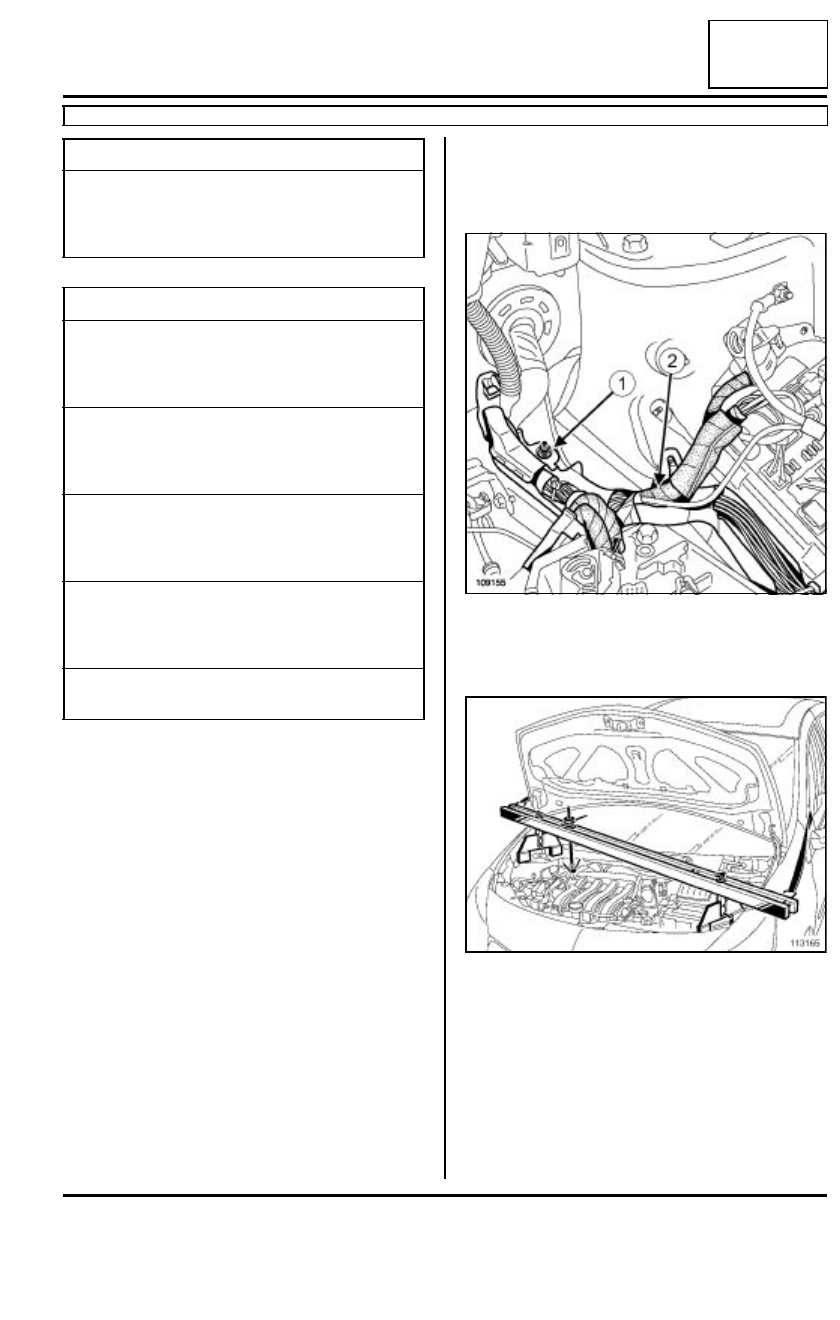

Quitar la tuerca de fijación (1) del conducto del ca-
bleado.

Desplazar el conducto del cableado (2).

Posicionar el útil (Mot. 1453).

Marcar la posición de la suspensión pendular en la
carrocería.

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Pares de apriete

m

tornillos de fijación del
sopor t e

p e n d u l a r

izquierdo en la caja de
velocidades

62 N.m

espárrago de suspen-
sión pendular de la caja
de velocidades (en caso
de cambio)

180 N.m

tornillos de fijación del
sopor t e

p e n d u l a r

izquierdo en la carroce-
ría

62 N.m

tuerca de fijación del
t a m p ó n   e l á s t i c o
izquierdo de la caja de
velocidades

62 N.m

tuerca de fijación del
conducto del cableado

10 N.m

109155

113165

19D

-

22

SUSPENSIÓN MOTOR

Suspensión pendular izquierda: Extracción - Reposición

K4M, y DP0

19D

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

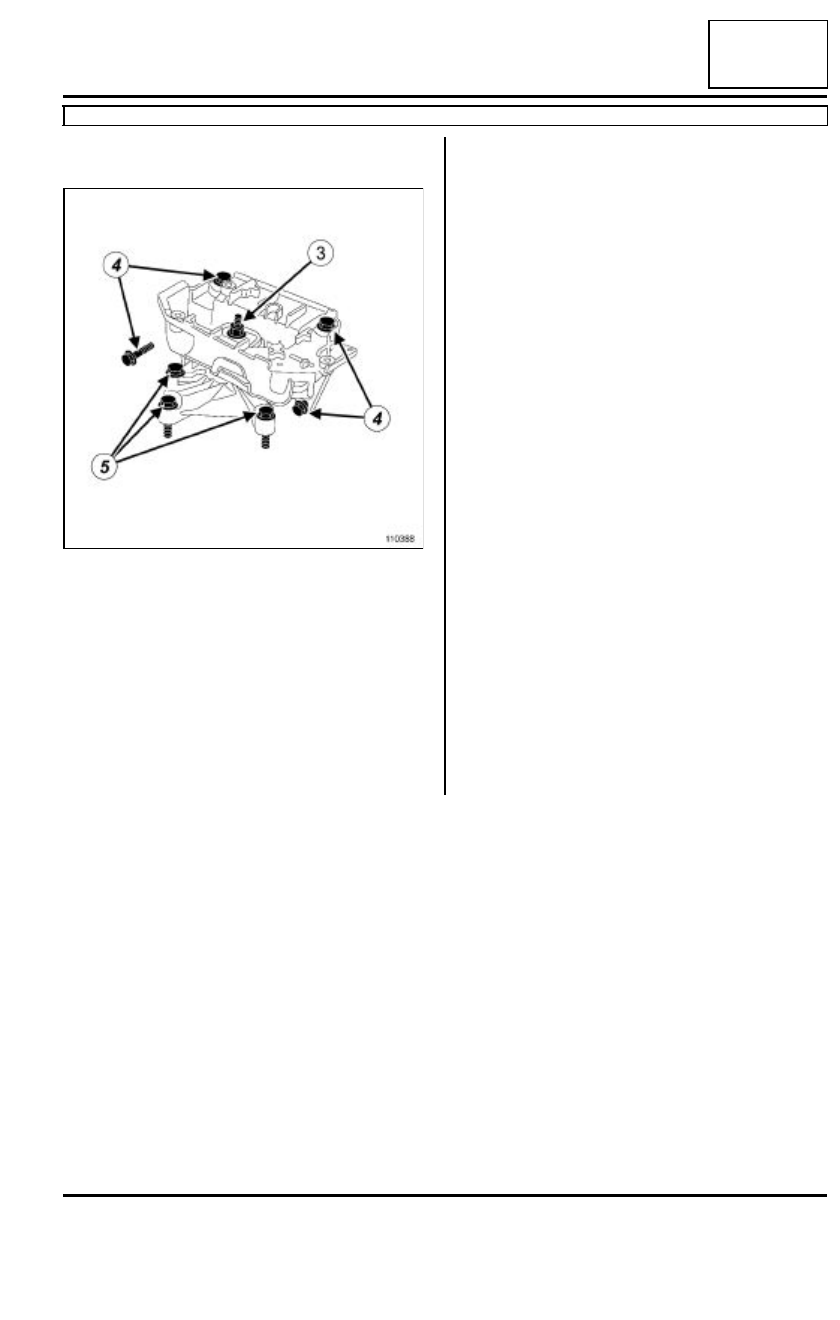

- la tuerca de fijación (3) del tampón elástico izquier-

do de la caja de velocidades,

- los tornillos de fijación (4) del soporte pendular iz-

quierdo en la carrocería,

- el soporte pendular izquierdo en la carrocería,

- los tornillos de fijación (5) del soporte pendular iz-

quierdo de la caja de velocidades,

- el soporte pendular izquierdo de la caja de veloci-

dades.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte pendular izquierdo en la caja de
velocidades.

Poner los tornillos de fijación del soporte pendular
izquierdo en la caja de velocidades.

Apretar a los pares:

- los tornillos de fijación del soporte pendular iz-

quierdo en la caja de velocidades (62 N.m),

- el espárrago de suspensión pendular de la caja

de velocidades (en caso de cambio) (180 N.m).

Colocar el soporte pendular izquierdo en la carroce-
ría.

Poner los tornillos de fijación del soporte pendular
izquierdo en la carrocería.

Apretar a los pares:

- los tornillos de fijación del soporte pendular iz-

quierdo en la carrocería (62 N.m),

- la tuerca de fijación del tampón elástico izquier-

do de la caja de velocidades (62 N.m).

110388

19D

-

23

SUSPENSIÓN MOTOR

Suspensión pendular izquierda: Extracción - Reposición

K4M, y DP0

19D

II - ETAPA FINAL

Retirar el útil (Mot. 1453).

Posicionar el conducto del cableado.

Apretar al par la tuerca de fijación del conducto
del cableado (10 N.m).

Colocar:

- el calculador y su soporte (consultar 17B, Calcula-

dor de inyección de gasolina: Extracción-Repo-
sición),

- el soporte del soporte de la batería (consultar 80A,

Soporte de la batería: Extracción-Reposición),

- la carcasa del filtro de aire (consultar 12A, Carca-

sa del filtro de aire: Extracción-Reposición),

- el soporte de la batería (consultar 80A, Soporte de

la batería: Extracción-Reposición),

- la batería (consultar 80A, Batería: Extracción-Re-

posición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-Reposición),

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-Reposición),

- el protector bajo el motor.

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).

19D

-

24

SUSPENSIÓN MOTOR

Suspensión pendular izquierda: Extracción - Reposición

D4F, y JH3 – K9K, y JH3 o JR5 o TL4 – K4J, y JH3 – K4M, y JH3

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-Reposición),

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-Reposición),

- la batería (consultar 80A, Batería: Extracción-Re-

posición),

- el soporte de la batería (consultar 80A, Soporte de

la batería Extracción - Reposición),

- la carcasa del filtro de aire (consultar 12A, Carca-

sa del filtro de aire: Extracción-Reposición),

- el soporte del soporte de la batería (consultar 80A,

Soporte de la batería Extracción - Reposición),

- el calculador y su soporte (consultar 17B, Calcula-

dor de inyección de gasolina: Extracción-Repo-
sición),

- el protector bajo el motor.

Quitar la tuerca de fijación (1) del conducto del ca-
bleado.

Desplazar el conducto del cableado (2).

Posicionar el útil (Mot. 1453).

Marcar la posición de la suspensión pendular en la
carrocería.

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Pares de apriete

m

tornillos de fijación del
sopor t e

p e n d u l a r

izquierdo en la caja de
velocidades

62 N.m

espárrago del soporte
pendular izquierdo en la
caja de velocidades (en
caso de cambio)

180 N.m

tornillos de fijación del
sopor t e

p e n d u l a r

izquierdo en la carroce-
ría

62 N.m

tuerca de fijación del
t a m p ó n   e l á s t i c o
izquierdo de la caja de
velocidades

62 N.m

tuerca de fijación del
conducto del cableado

10 N.m
