Renault Clio. Manual - parte 156

19D

-

13

SUSPENSIÓN MOTOR

Suspensión pendular trasera: Extracción - Reposición

K4M

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Vehículo: Remolcado y levan-
tamiento).

Desconectar la batería (consultar 80A, Batería: Ex-
tracción-Reposición).

Extraer el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

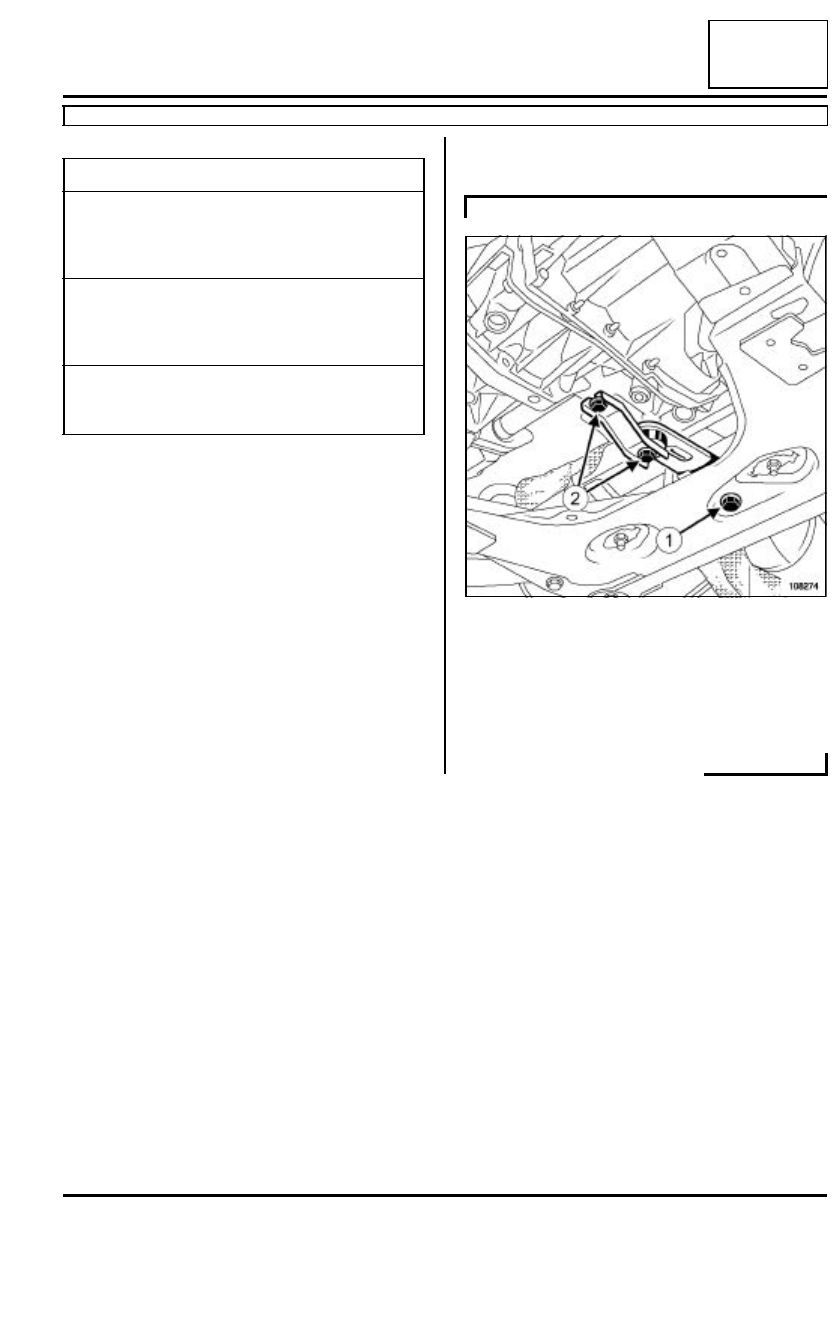

Extraer:

- el tornillo de fijación (1) de la bieleta de recupera-

ción de par en la cuna,

- los tornillos de fijación (2) de la bieleta de recupe-

ración de par en la caja de velocidades.

Pares de apriete

m

tornillos de fijación de la
bieleta de recuperación
de par en la caja de
velocidades

62 N.m

tornillos de fijación de la
bieleta de recuperación
de par en la caja de
velocidades

105 N.m

tornillo de fijación de la
bieleta de recuperación
de par en la cuna

105 N.m

JR5

108274

19D

-

14

SUSPENSIÓN MOTOR

Suspensión pendular trasera: Extracción - Reposición

K4M

19D

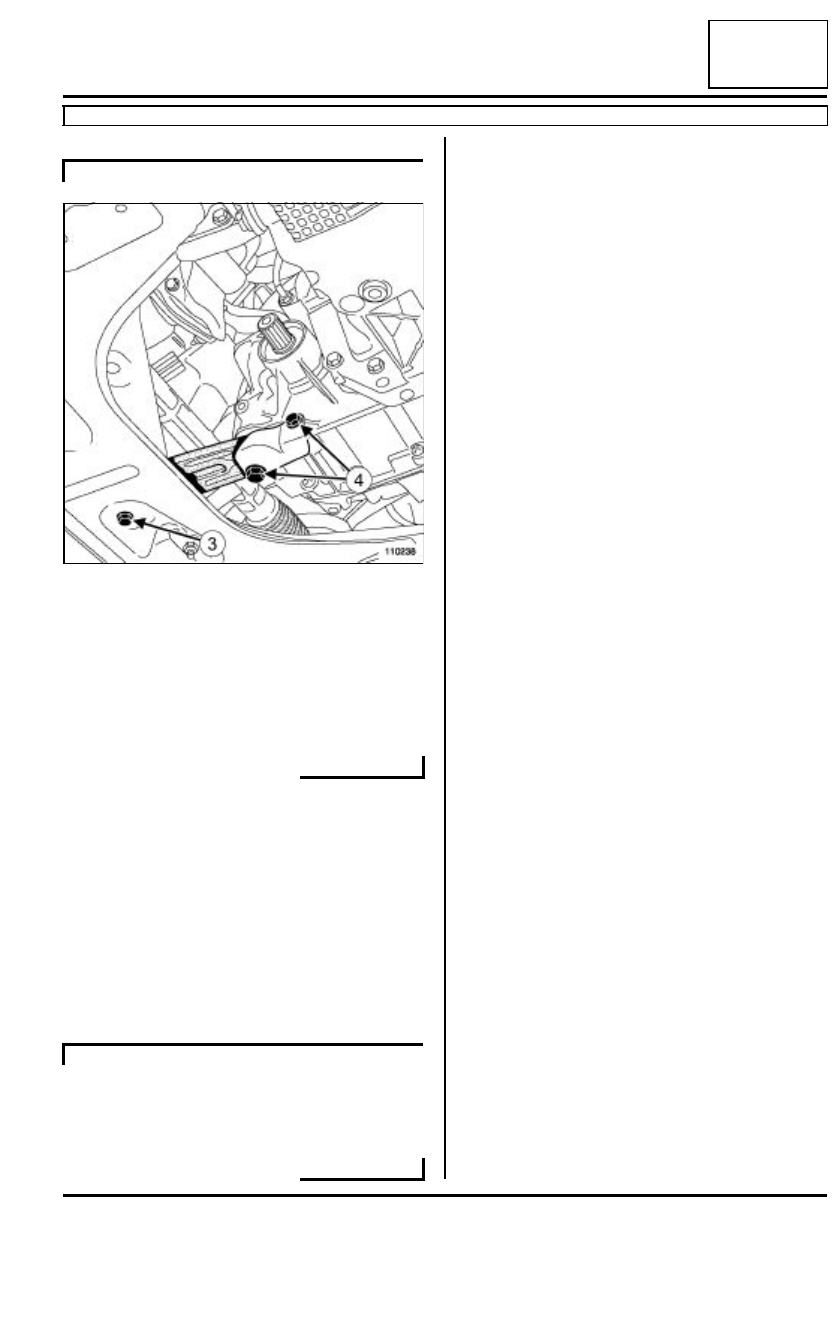

Extraer:

- el tornillo de fijación (3) de la bieleta de recupera-

ción de par en la cuna,

- los tornillos de fijación (4) de la bieleta de recupe-

ración de par en la caja de velocidades.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los tornillos de fijación de la bieleta de recupera-

ción de par en la caja de velocidades,

- el tornillo de fijación de la bieleta de recuperación

de par en la cuna.

Apretar al par los tornillos de fijación de la bieleta
de recuperación de par en la caja de velocidades
(62 N.m)

Apretar a los pares:

- los tornillos de fijación de la bieleta de recupe-

ración de par en la caja de velocidades (105
N.m),

- el tornillo de fijación de la bieleta de recupera-

ción de par en la cuna (105 N.m).

II - ETAPA FINAL

Colocar el protector bajo el motor.

Conectar la batería (consultar 80A, Batería: Extrac-
ción-Reposición).

DP0

110238

DP0

19D

-

15

SUSPENSIÓN MOTOR

Suspensión pendular derecha: Extracción - Reposición

D4F o K9K, y JH3

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

Extraer:

- la rejilla de alero (consultar MR 393, 56A, Acceso-

rios exteriores, Rejilla de alero),

- la boca bajo la rejilla de alero (consultar MR 393,

56A, Accesorios exteriores, Boca bajo la rejilla
de alero).

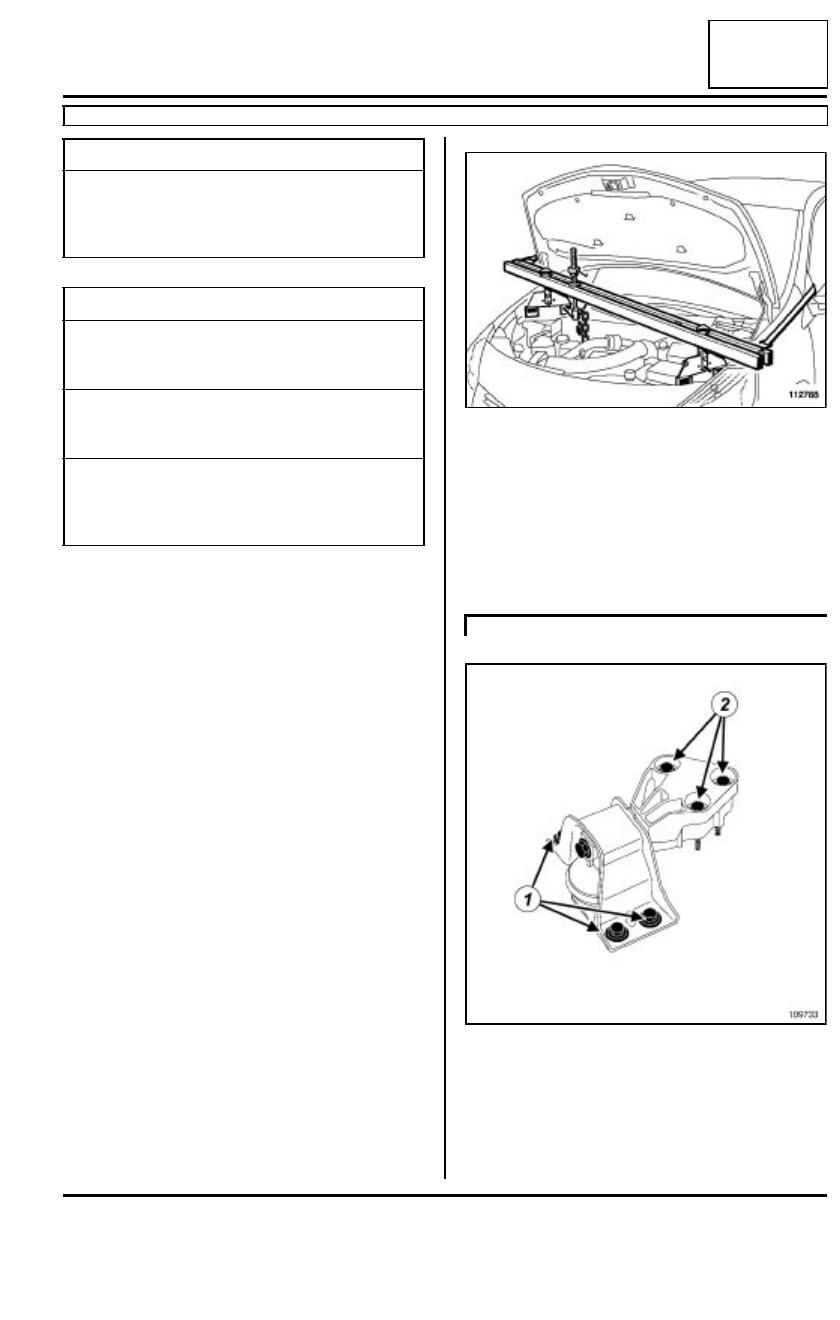

Posicionar el útil (Mot. 1453).

Marcar la posición de la suspensión pendular en la
carrocería.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (1) del soporte pendular en

la carrocería,

- los tornillos de fijación (2) del soporte pendular en

el motor,

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Pares de apriete

m

tornillos de fijación del
sopor t e

p e n d u l a r

derecho en el motor

62 N.m

tornillos de fijación del
sopor te pendular en la
carrocería

62 N.m

tornillo de fijación del
t a m p ó n   e l á s t i c o
derecho (en caso de
cambio)

105 N.m

112788

D4F, y 740

109733

19D

-

16

SUSPENSIÓN MOTOR

Suspensión pendular derecha: Extracción - Reposición

D4F o K9K, y JH3

19D

- la suspensión pendular.

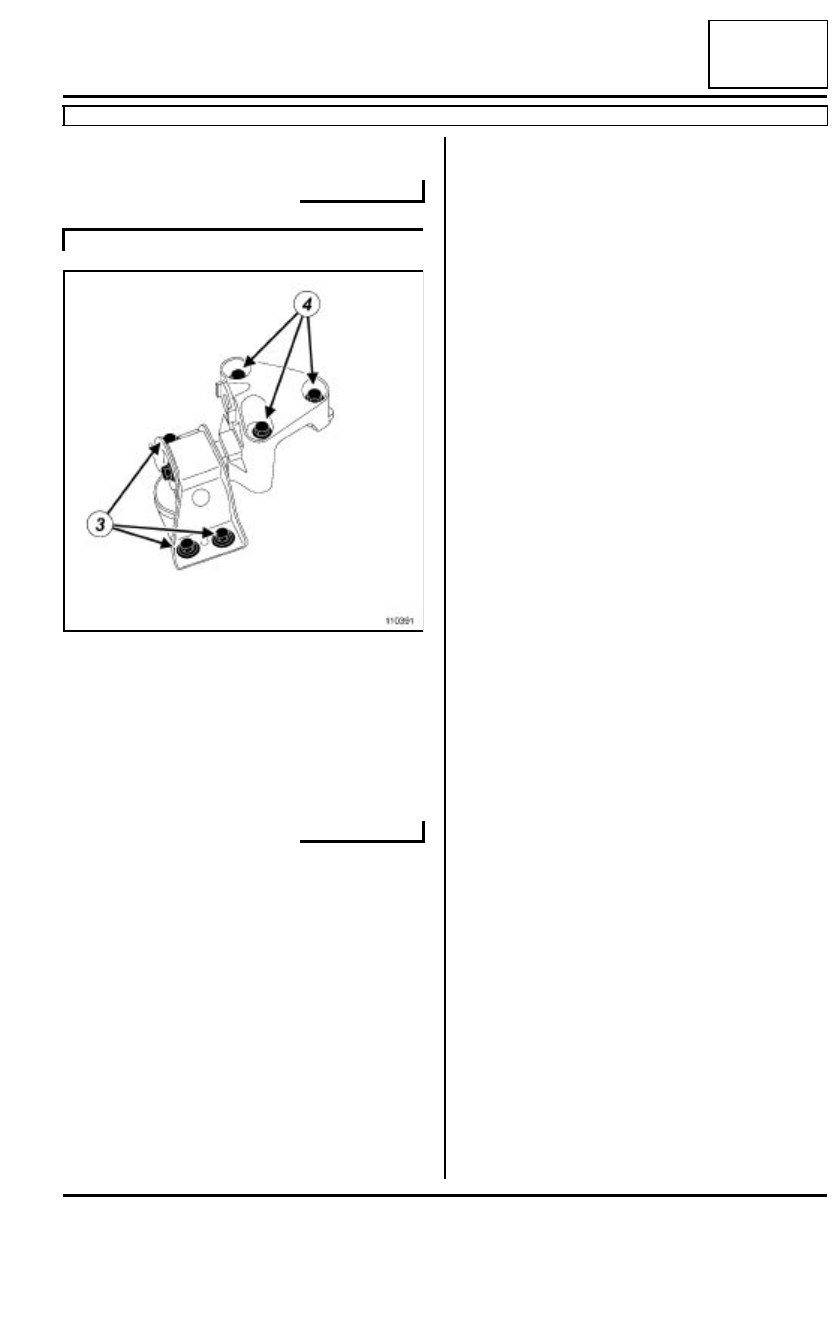

Extraer:

- los tornillos de fijación (3) del soporte pendular en

la carrocería,

- los tornillos de fijación (4) del soporte pendular en

el motor,

- la suspensión pendular.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte pendular derecho.

Colocar:

- los tornillos de fijación del soporte pendular de-

recho en el motor,

- los tornillos de fijación del soporte pendular en la

carrocería.

Apretar a los pares:

- los tornillos de fijación del soporte pendular de-

recho en el motor (62 N.m),

- los tornillos de fijación del soporte pendular en

la carrocería (62 N.m),

- el  tornillo de fijación del tampón elástico de-

recho (en caso de cambio) (105 N.m)

II - ETAPA FINAL

Retirar el útil (Mot. 1453).

Colocar:

- la boca bajo la rejilla de alero (consultar MR 393,

56A, Accesorios exteriores, Boca bajo la rejilla
de alero),

- la rejilla de alero (consultar MR 393, 56A, Acceso-

rios exteriores, Rejilla de alero).

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).

K9K, y 768

110391
