SUSPENSIÓN MOTOR

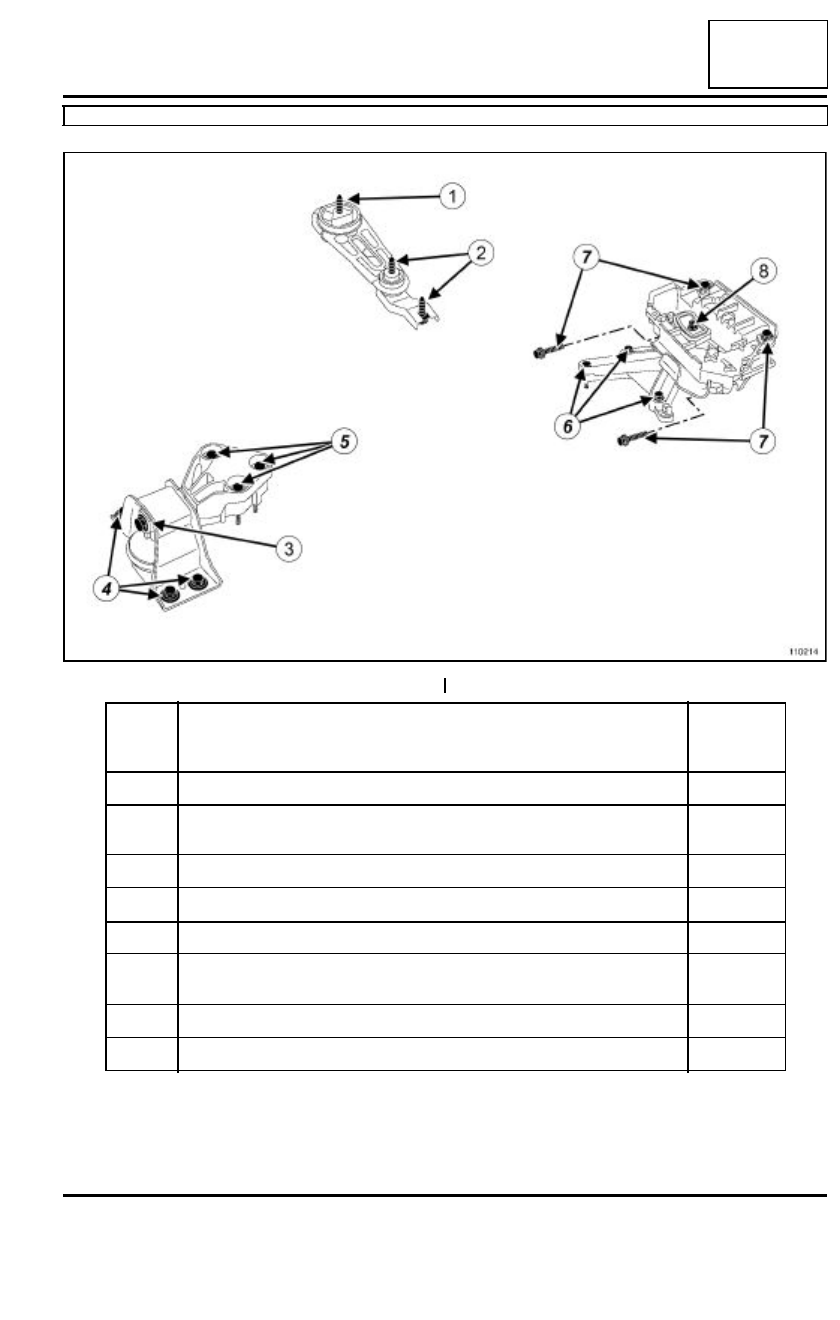

Suspensión pendular: Par de apriete

D4F, y JH3

19D

110214

Númer
o

Designación

Pa r  d e
apriete
(N.m)

(1)

Tornillos de fijación de la bieleta de recuperación de par sobre la cuna

105

(2)

Tornillos de fijación de la bieleta de recuperación de par en la caja de
velocidades

105

(3)

Tornillos de fijación del tampón elástico derecho

105

(4)

Tornillos de fijación del soporte pendular derecho en la carrocería

62

(5)

Tornillos de fijación del soporte pendular derecho en el motor

62

(6)

Tornillos de fijación del soporte pendular izquierdo en la caja de velocida-
des

62

(7)

Tornillos de fijación del soporte pendular izquierdo en la carrocería

62

(8)

Tuerca de fijación del tampón elástico izquierdo de la caja de velocidades

62

19D

-

10

SUSPENSIÓN MOTOR

Suspensión pendular trasera: Extracción - Reposición

K9K

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Vehículo: Remolcado y levan-
tamiento).

Desconectar la batería (consultar 80A, Batería: Ex-
tracción-Reposición).

Extraer el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

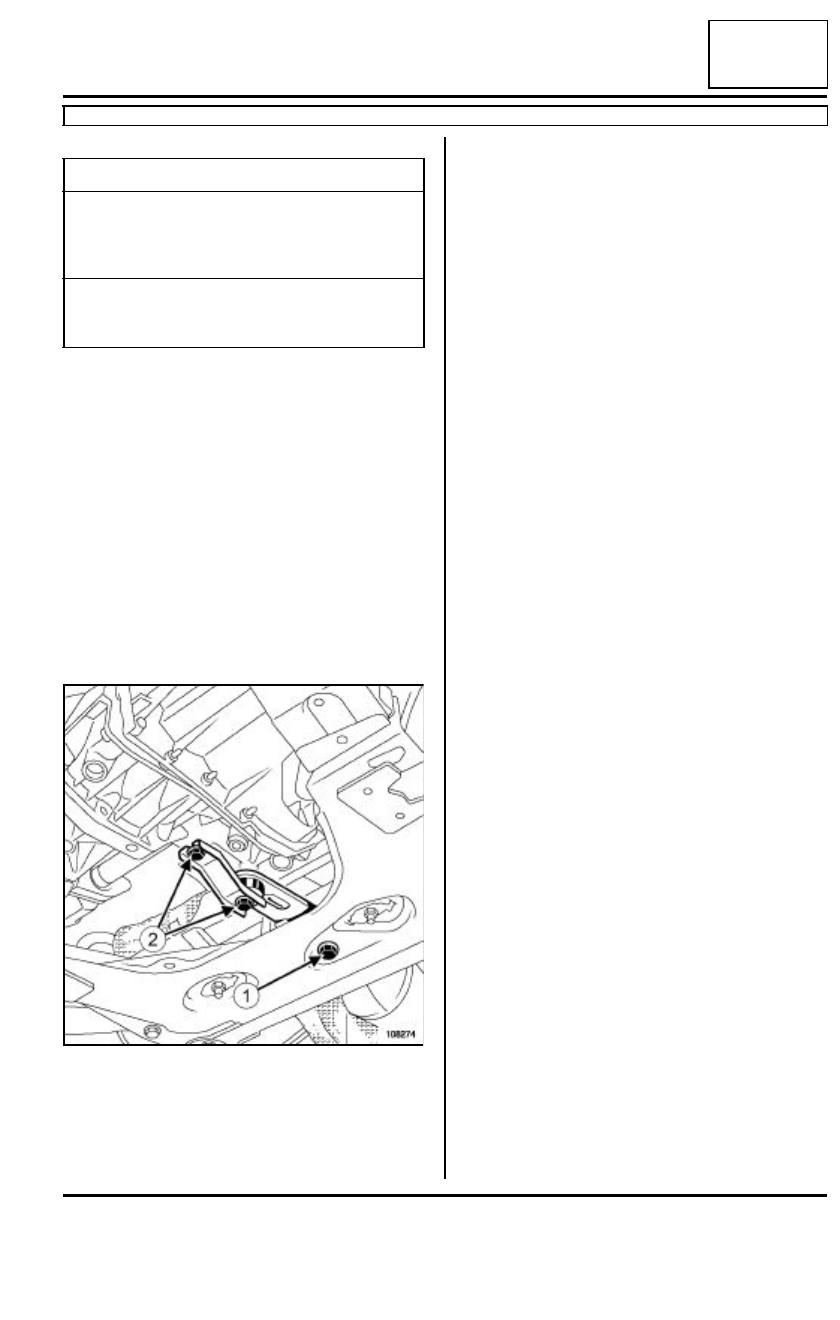

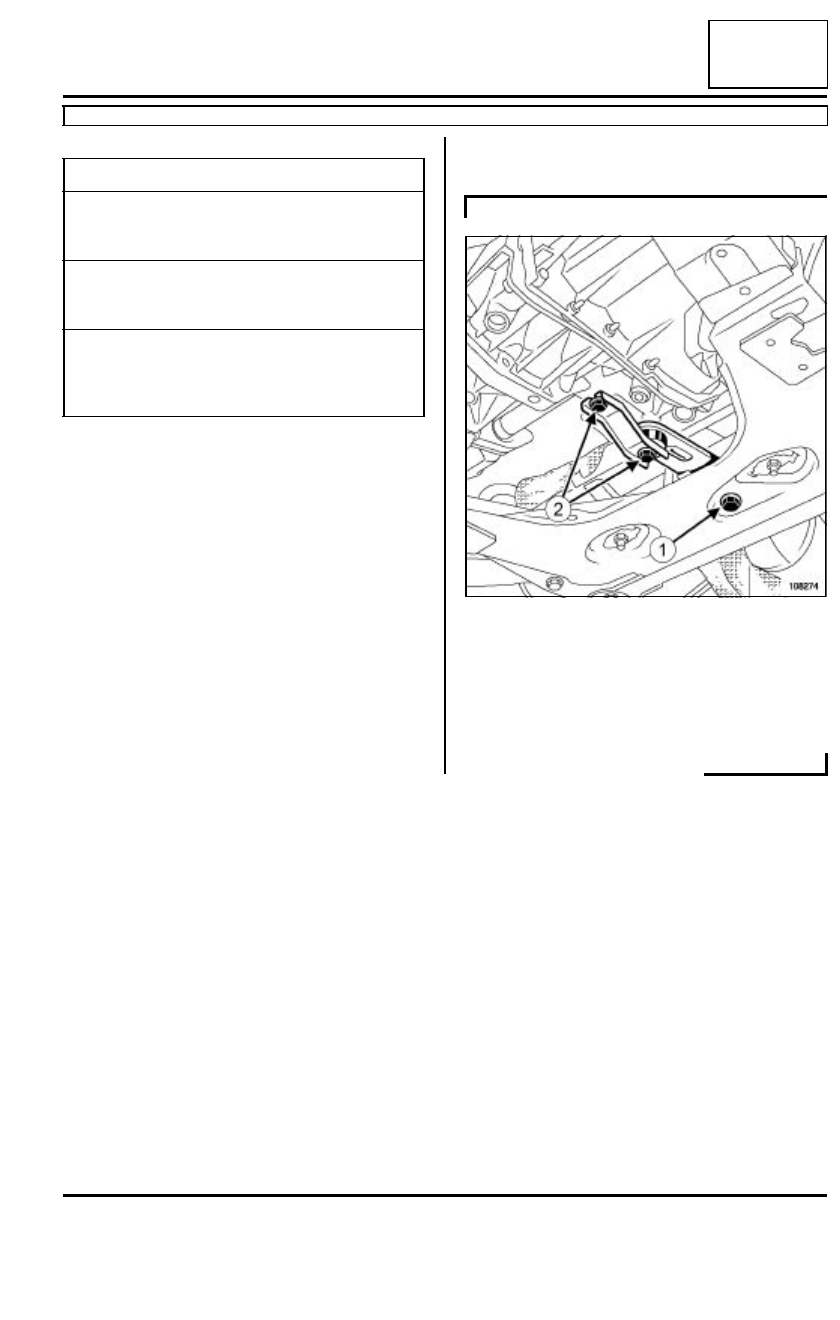

Extraer:

- el tornillo de fijación (1) de la bieleta de recupera-

ción de par en la cuna,

- los tornillos de fijación (2) de la bieleta de recupe-

ración de par en la caja de velocidades.

Pares de apriete

m

tornillo de fijación de la
bieleta de recuperación
de par en su soporte

180 N.m

tornillo de fijación de la
bieleta de recuperación
de par en la cuna

105 N.m

tornillos de fijación de la
bieleta de recuperación
de par en la caja de
velocidades

62 N.m

K9K, y 766 o 768

108274

19D

-

11

SUSPENSIÓN MOTOR

Suspensión pendular trasera: Extracción - Reposición

K9K

19D

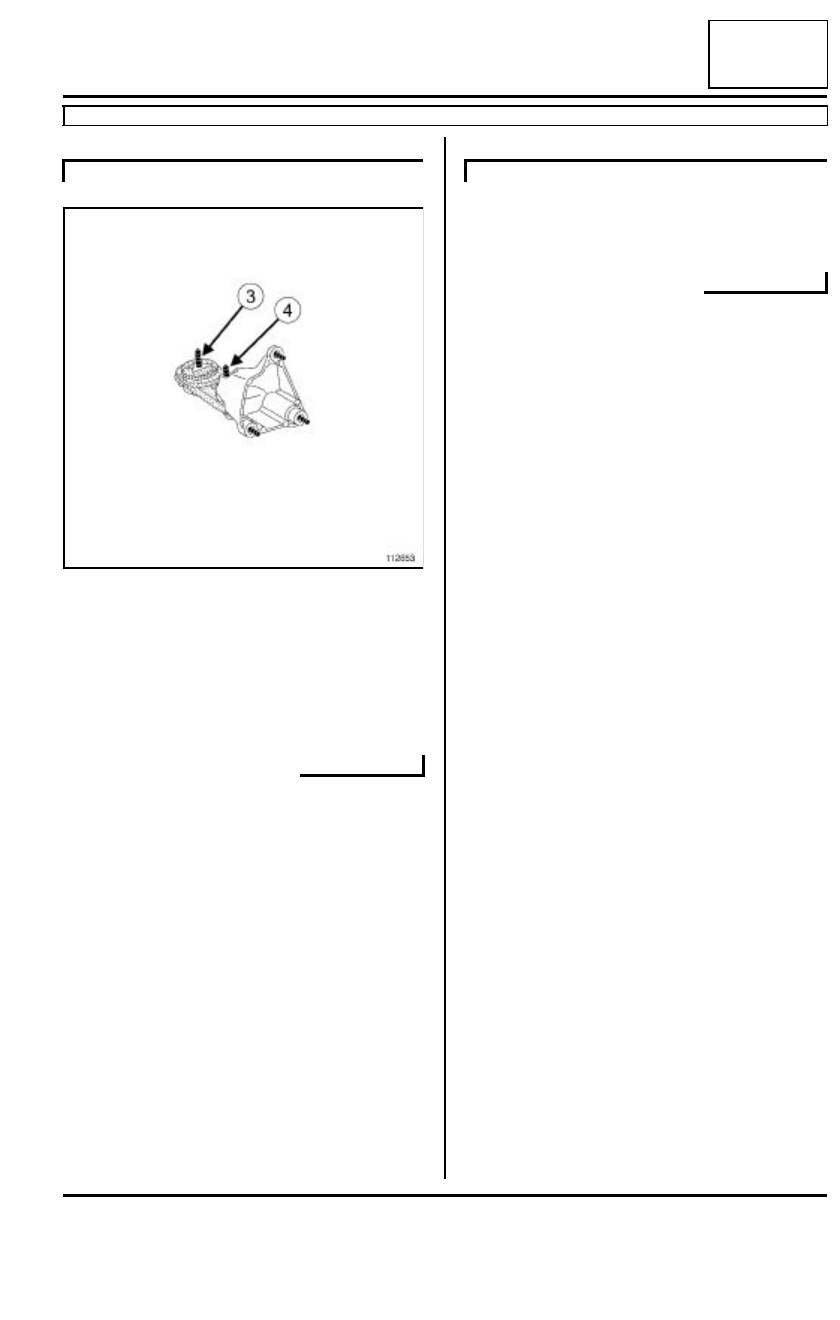

Extraer:

- el tornillo de fijación (3) de la bieleta de recupera-

ción de par en la cuna,

- el tornillo de fijación (4) de la bieleta de recupera-

ción de par en su soporte.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el tornillo de fijación de la bieleta de recuperación

de par en su soporte,

- el tornillo de fijación de la bieleta de recuperación

de par en la cuna.

Apretar a los pares:

- el tornillo de fijación de la bieleta de recupera-

ción de par en su soporte (180 N.m),

- el tornillo de fijación de la bieleta de recupera-

ción de par en la cuna (105 N.m).

Apretar al par los tornillos de fijación de la bieleta
de recuperación de par en la caja de velocidades
(62 N.m).

II - ETAPA FINAL

Colocar el protector bajo el motor.

Conectar la batería (consultar 80A, Batería: Extrac-
ción-Reposición).

K9K, y 764

112653

K9K, y 764

19D

-

12

SUSPENSIÓN MOTOR

Suspensión pendular trasera: Extracción - Reposición

D4F o K4J

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Vehículo: Remolcado y levan-
tamiento).

Desconectar la batería (consultar 80A, Batería: Ex-
tracción-Reposición).

Extraer el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el tornillo de fijación (1) de la bieleta de recupera-

ción de par en la cuna,

- los tornillos de fijación (2) de la bieleta de recupe-

ración de par en la caja de velocidades.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- los tornillos de fijación de la bieleta de recupera-

ción de par en la caja de velocidades,

- el tornillo de fijación de la bieleta de recuperación

de par en la cuna.

Apretar a los pares:

- los tornillos de fijación de la bieleta de recupe-

ración de par en la caja de velocidades (105
N.m),

- el tornillo de fijación de la bieleta de recupera-

ción de par en la cuna (105 N.m).

II - ETAPA FINAL

Colocar el protector bajo el motor.

Conectar la batería (consultar 80A, Batería: Extrac-
ción-Reposición).

Pares de apriete

m

tornillos de fijación de la
bieleta de recuperación
de par en la caja de
velocidades

105 N.m

tornillo de fijación de la
bieleta de recuperación
de par en la cuna

105 N.m

108274
