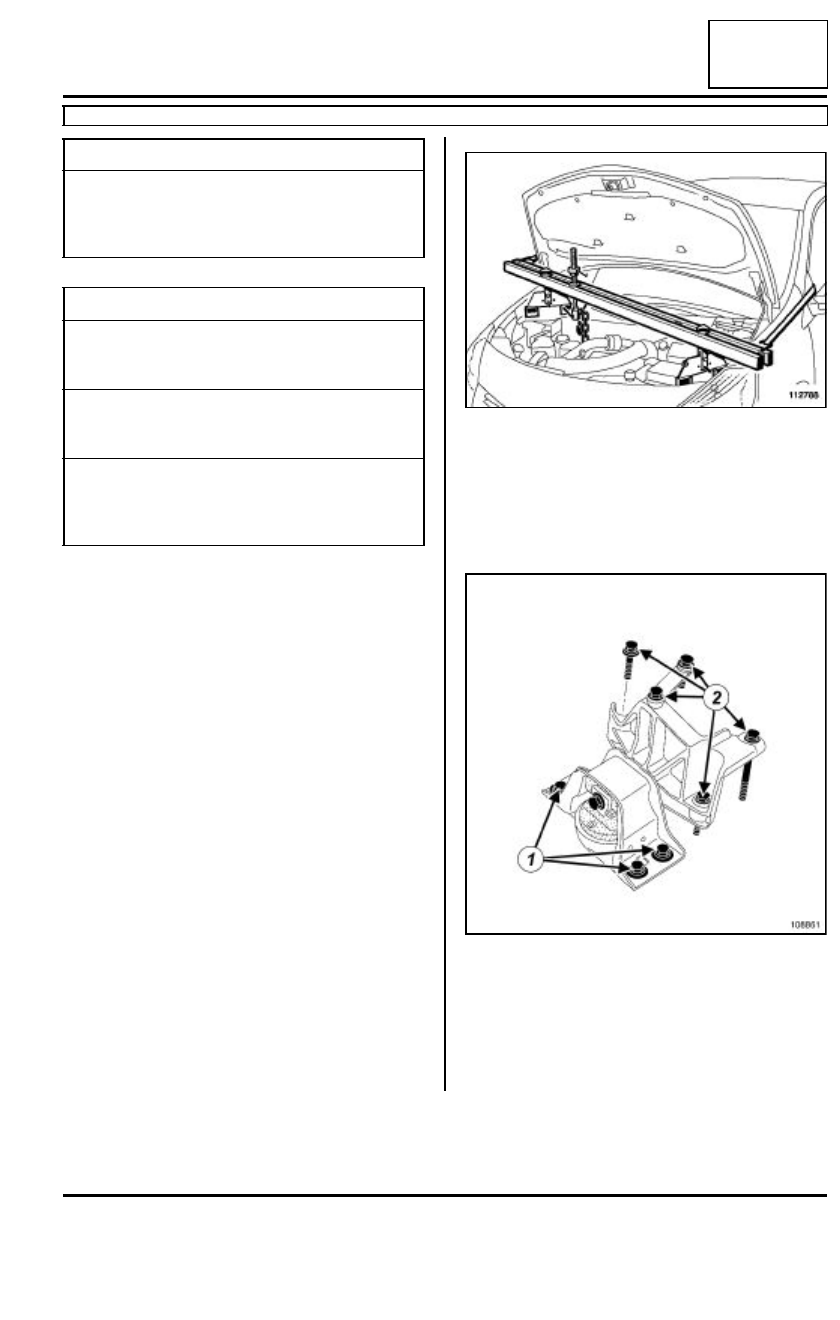

19D

-

17

SUSPENSIÓN MOTOR

Suspensión pendular derecha: Extracción - Reposición

K4J o K4M

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería: Ex-
tracción-Reposición).

Extraer:

- la rejilla de alero (consultar MR 393, 56A, Acceso-

rios exteriores, Rejilla de alero),

- la boca bajo la rejilla de alero (consultar MR 393,

56A, Accesorios exteriores, Boca bajo la rejilla
de alero).

Posicionar el útil (Mot. 1453).

Marcar la posición de la suspensión pendular en la
carrocería.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer

- los tornillos de fijación (1) del soporte pendular en

la carrocería,

- los tornillos de fijación (2) del soporte pendular en

el motor,

- la suspensión pendular.

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Pares de apriete

m

tornillos de fijación del
sopor te pendular en el
motor

62 N.m

tornillos de fijación del
sopor te pendular en la
carrocería

62 N.m

tornillo de fijación del
t a m p ó n   e l á s t i c o
derecho (en caso de
cambio)

105 N.m

112788

108861

19D

-

18

SUSPENSIÓN MOTOR

Suspensión pendular derecha: Extracción - Reposición

K4J o K4M

19D

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte pendular derecho.

Colocar:

- los tornillos de fijación del soporte pendular de-

recho en el motor,

- los tornillos de fijación del soporte pendular en la

carrocería.

Apretar a los pares:

- los tornillos de fijación del soporte pendular en

el motor (62 N.m),

- los tornillos de fijación del soporte pendular en

la carrocería (62 N.m),

- el  tornillo de fijación del tampón elástico de-

recho (en caso de cambio) (105 N.m).

II - ETAPA FINAL

Retirar el útil (Mot. 1453.

Colocar:

- la boca bajo la rejilla de alero (consultar MR 393,

56A, Accesorios exteriores, Boca bajo la rejilla
de alero).

- la rejilla de alero (consultar MR 393, 56A, Acceso-

rios exteriores, Rejilla de alero),

Conectar la batería (consultar 80A, Batería: Extrac-
ción-Reposición).

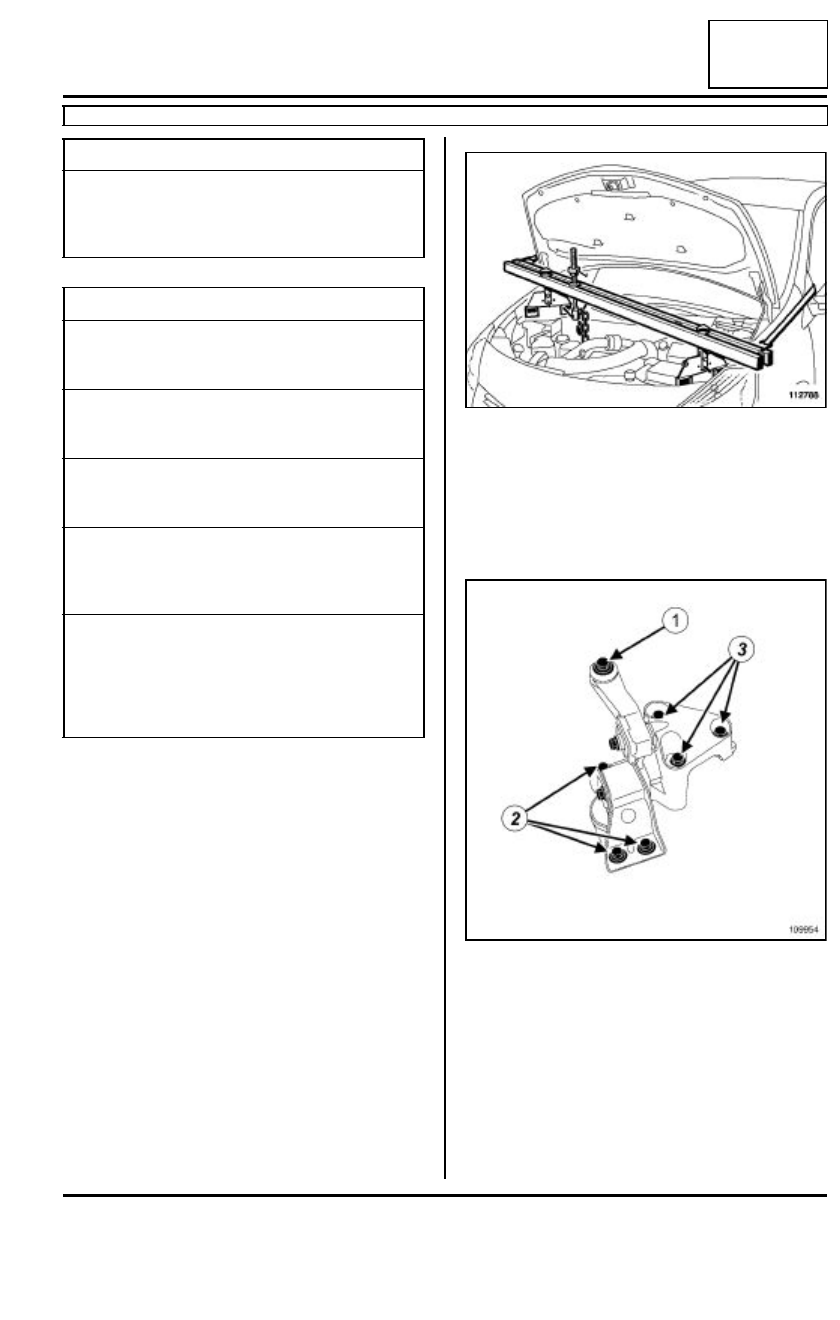

19D

-

19

SUSPENSIÓN MOTOR

Suspensión pendular derecha: Extracción - Reposición

K9K, y JR5 o TL4

19D

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

Extraer:

- la rejilla de alero (consultar MR 393, 56A, Acceso-

rios exteriores, Rejilla de alero),

- la boca bajo la rejilla de alero (consultar MR 393,

56A, Accesorios exteriores, Boca bajo la rejilla
de alero).

Posicionar el útil (Mot. 1453).

Marcar la posición de la suspensión pendular en la
carrocería.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el tornillo de fijación (1) de la bieleta de recupera-

ción de par en la carrocería,

- los tornillos de fijación (2) del soporte pendular en

la carrocería,

- los tornillos de fijación (3) del soporte pendular en

el motor,

- la suspensión pendular.

Utillaje especializado indispensable

Mot. 1453

Soporte de anclaje del
motor con reglajes
múltiples, con correas
de sujeción

Pares de apriete

m

tornillo de fijación de la
bieleta de recuperación
de par en la carrocería

105 N.m

tornillos de fijación del
sopor t e

p e n d u l a r

derecho en el motor

62 N.m

tornillos de fijación del
sopor te pendular en la
carrocería

62 N.m

tornillo de fijación del
t a m p ó n   e l á s t i c o
derecho (en caso de
cambio)

105 N.m

tornillo de fijación de la
bieleta de recuperación
de par superior sobre el
sopor te  pendular del
motor (en caso de cam-
bio)

105 N.m

112788

109954

19D

-

20

SUSPENSIÓN MOTOR

Suspensión pendular derecha: Extracción - Reposición

K9K, y JR5 o TL4

19D

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte pendular derecho.

Colocar:

- los tornillos de fijación del soporte pendular de-

recho en el motor,

- los tornillos de fijación del soporte pendular en la

carrocería,

- el tornillo de fijación de la bieleta de recuperación

de par en la carrocería.

Apretar a los pares:

- el tornillo de fijación de la bieleta de recupera-

ción de par en la carrocería (105 N.m),

- los tornillos de fijación del soporte pendular de-

recho en el motor (62 N.m),

- los tornillos de fijación del soporte pendular en

la carrocería (62 N.m),

- el  tornillo de fijación del tampón elástico de-

recho (en caso de cambio) (105 N.m),

- el tornillo de fijación de la bieleta de recupera-

ción de par superior sobre el soporte pendular
del motor (en caso de cambio) (105 N.m).

II - ETAPA FINAL

Retirar el útil (Mot. 1453).

Colocar:

- la boca bajo la rejilla de alero (consultar MR 393,

56A, Accesorios exteriores, Boca bajo la rejilla
de alero),

- la rejilla de alero (consultar MR 393, 56A, Acceso-

rios exteriores, Rejilla de alero).

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).
