Renault Clio. Manual - parte 151

19C

-

11

DEPÓSITO

Depósito de carburante: Vaciado

D4F o K4J o K4M

19C

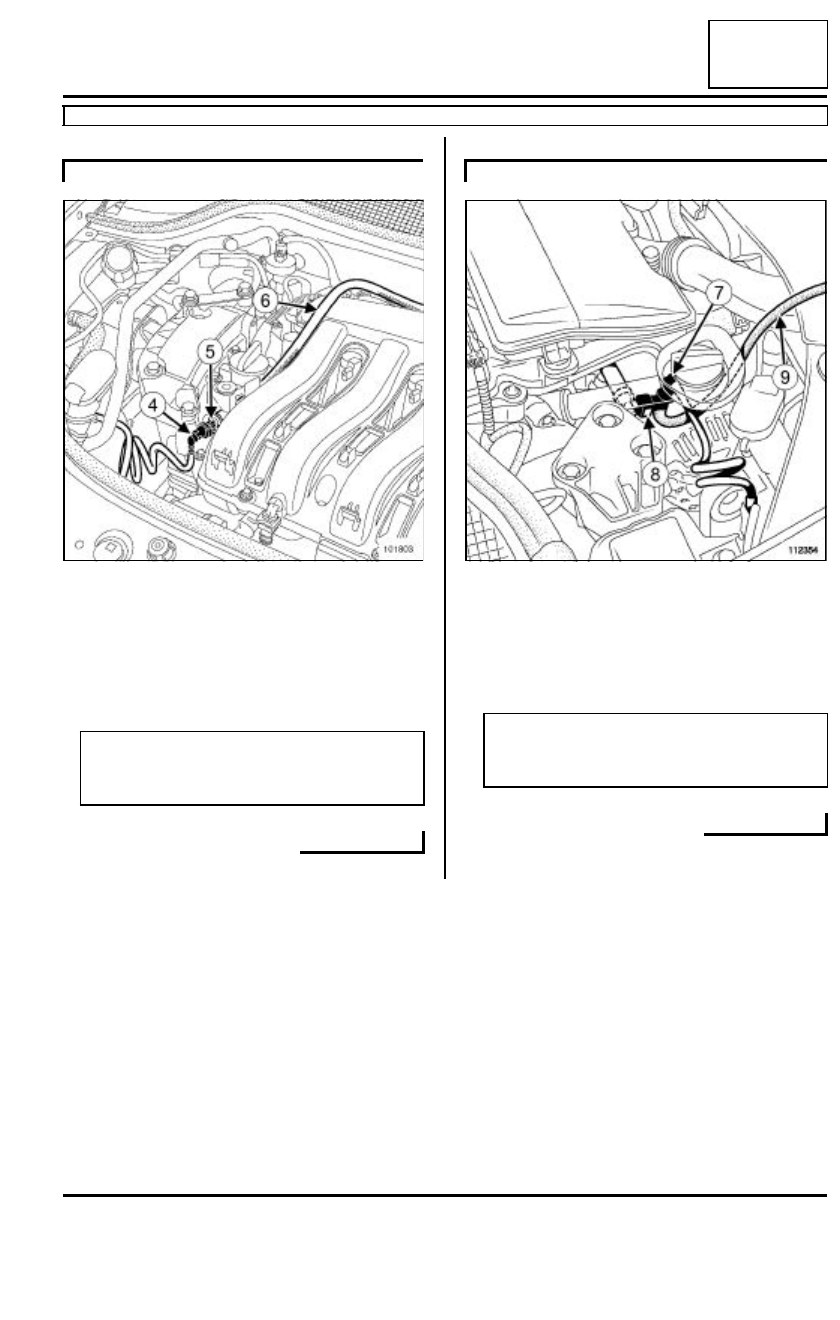

Desconectar el racor (4) de llegada de carburante.

Poner en su lugar un racor (5) en «  T  »(Mot. 1311-
08).

Adaptar en la salida del racor en «  T  », un tubo (6)
lo suficientemente largo como para dirigir el caudal
de la bomba hacia un recipiente.

Desconectar el racor (7) de llegada de carburante.

Colocar un racor (8) en «  T  »(Mot. 1311-08).

Adaptar en la salida del racor en «  T  », un tubo (9)
lo suficientemente largo como para dirigir el caudal
de la bomba hacia un recipiente.

Extraer la tapa de la unidad de protección y de con-
mutación.

K4M

101803

ATENCIÓN

Cortar imperativamente el contacto durante esta
operación.

D4F

112354

ATENCIÓN

Cortar imperativamente el contacto durante esta
operación.

19C

-

12

DEPÓSITO

Depósito de carburante: Vaciado

D4F o K4J o K4M

19C

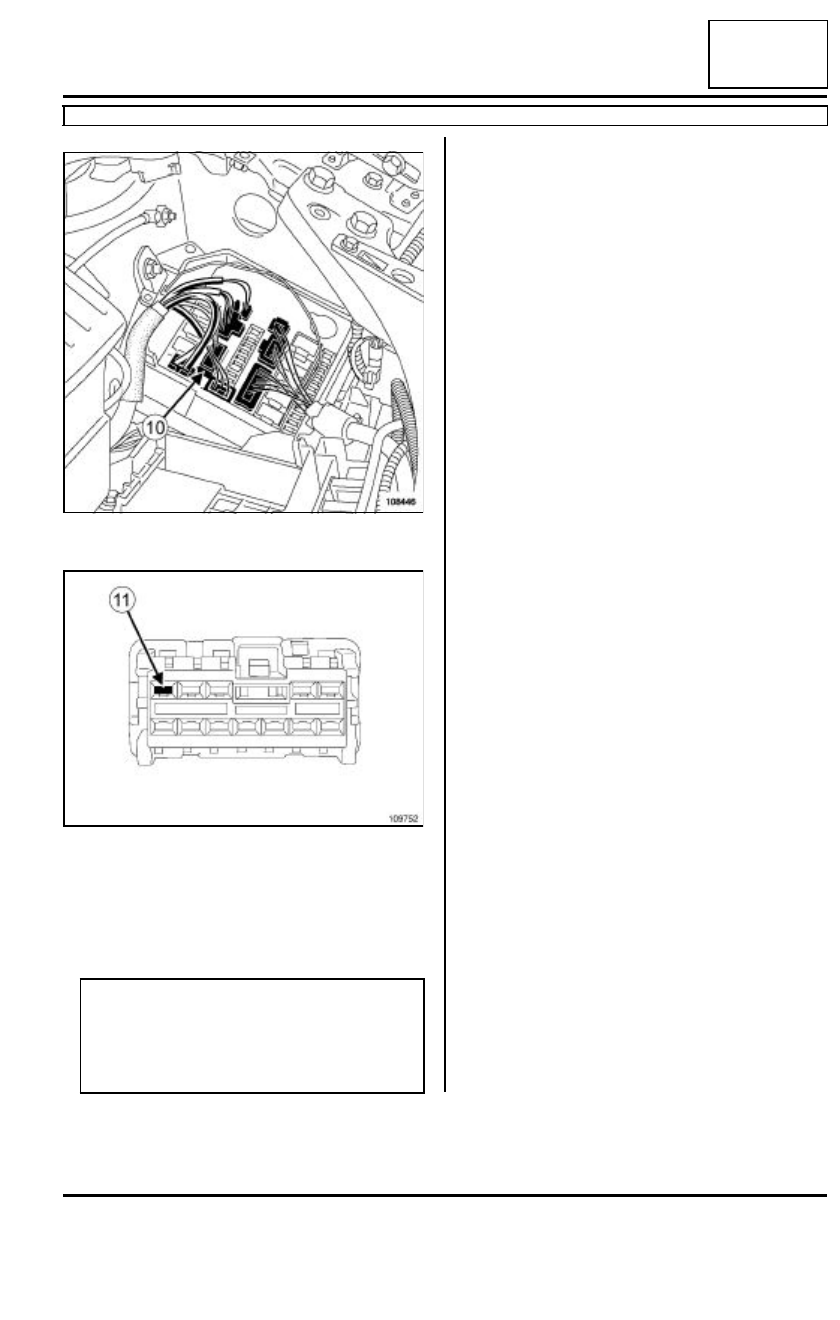

Desconectar el conector de 12 vías marrón (10).

Poner el borne  (11) del conector marrón en el + ba-
tería para hacer funcionar la bomba de gasolina.

Dejar que la gasolina fluya hasta que llegue de for-
ma intermitente.

Desconectar el + batería del borne (11).

II - MONTAJE

Conectar:

- el conector marrón,

- el tubo de llegada de carburante.

108446

109752

Nota:

También se puede emplear el útil bomba de
transvase neumática para vaciado del depó-
sito gasolina o diesel, que hay que adaptar al
racor en «  T  ».

19C

-

13

DEPÓSITO

Aforador: Extracción - Reposición

K9K

19C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Colocar el vehículo en el elevador de dos columnas
(consultar 02A, Medio de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Vaciar el depósito de carburante (consultar 19C,
Depósito, Vaciado del depósito de carburante).

Extraer las tapas de la batería.

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

Extraer el depósito de carburante (consultar 19C,
Depósito, Depósito de carburante: Extracción -
Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

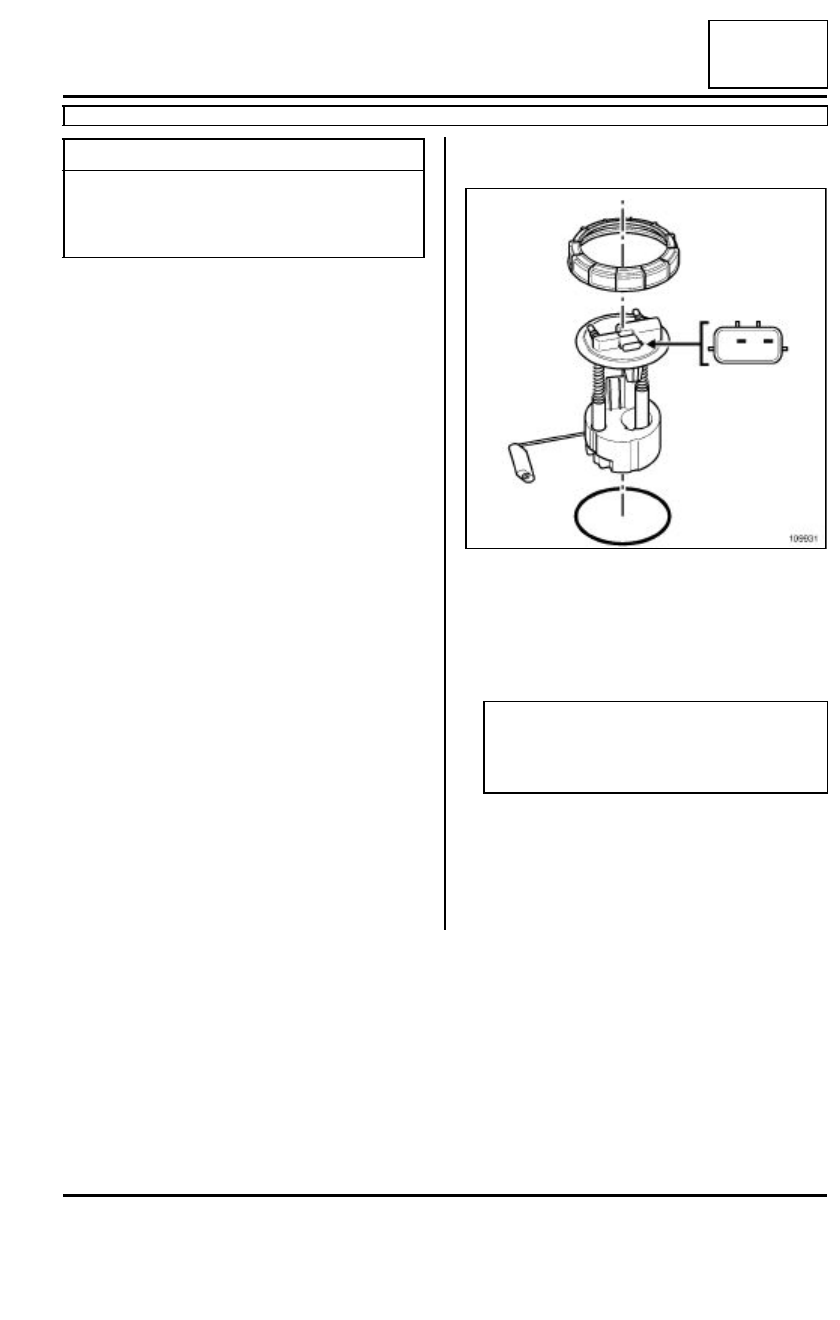

Quitar la tuerca de fijación del aforador mediante el
útil (Mot. 1397).

Dejar escurrir el carburante que se encuentra en el
aforador.

Retirar la varilla teniendo cuidado con el flotador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Sustituir la junta tórica de estanquidad.

Utillaje especializado indispensable

Mot. 1397

Llave  universal para
desmontar la tuerca
del aforador de carbu-
rante

109931

ATENCIÓN

Para evitar cualquier deformación del depósito,
colocar la tuerca del aforador en su sitio mientras
el aforador esté extraído.

19C

-

14

DEPÓSITO

Aforador: Extracción - Reposición

K9K

19C

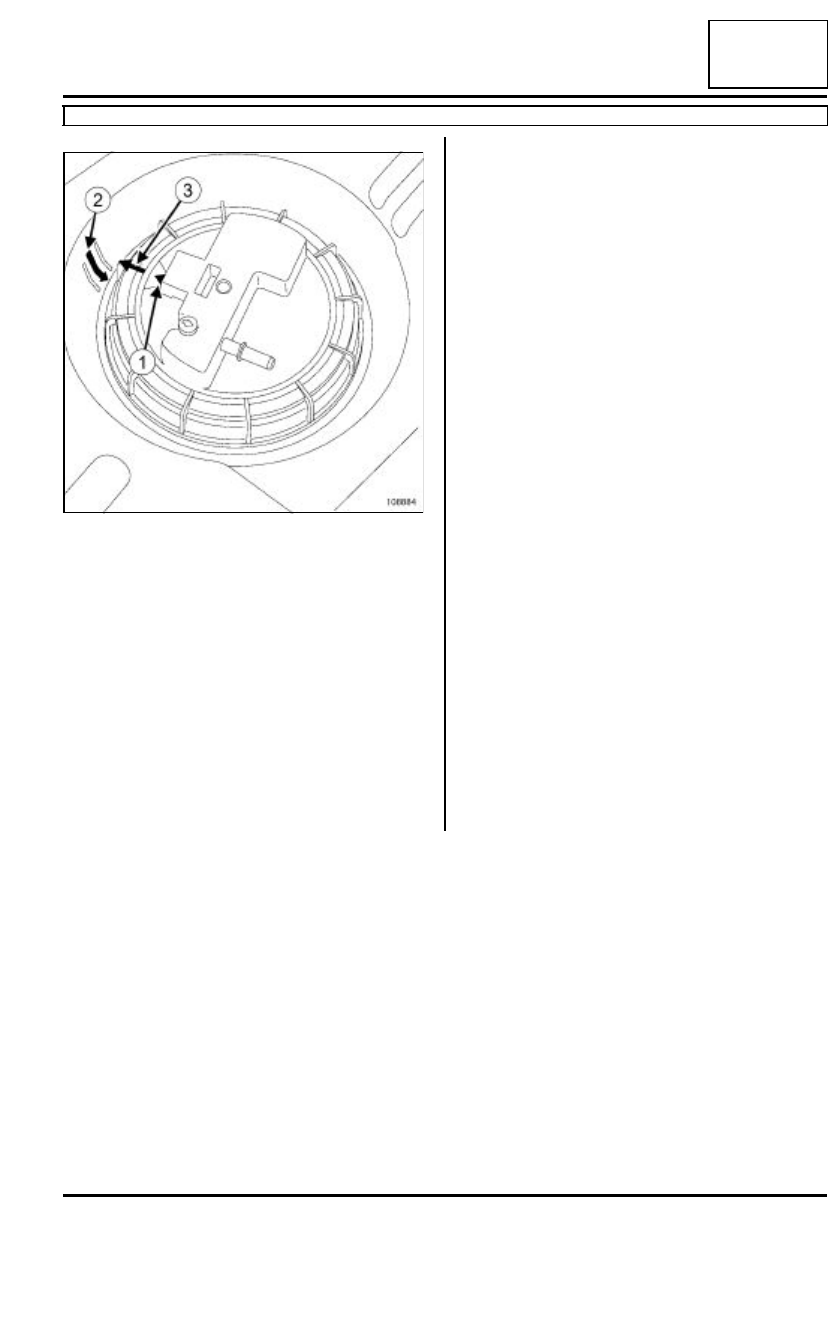

Colocar el aforador posicionando la marca (1) del
aforador enfrente de la marca (2) del depósito.

Posicionar la tuerca de fijación del aforador.

Apretar la tuerca de fijación del aforador mediante el
útil (Mot. 1397) hasta que la marca de la tuerca (3)
se corresponda con la marca (2) del depósito y la
marca (1) del aforador.

II - ETAPA FINAL

Colocar el depósito de carburante (consultar 19C,
Depósito, Depósito de carburante: Extracción -
Reposición).

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).

108884
