Renault Clio. Manual - parte 152
19C
-
15
DEPÓSITO
Bomba - aforador - filtro: Extracción - Reposición
D4F o K4J o K4M
19C
EXTRACCIÓN
I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN
Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Vehícu-
lo: Remolcado y levantamiento).
Vaciar el depósito de carburante (consultar 19C,
Depósito, Vaciado del depósito de carburante).
Extraer:
- el cuarto de onda,
- las tapas de la batería.
Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).
Extraer el depósito de carburante (consultar 19C,
Depósito, Depósito de carburante: Extracción -
Reposición).
II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

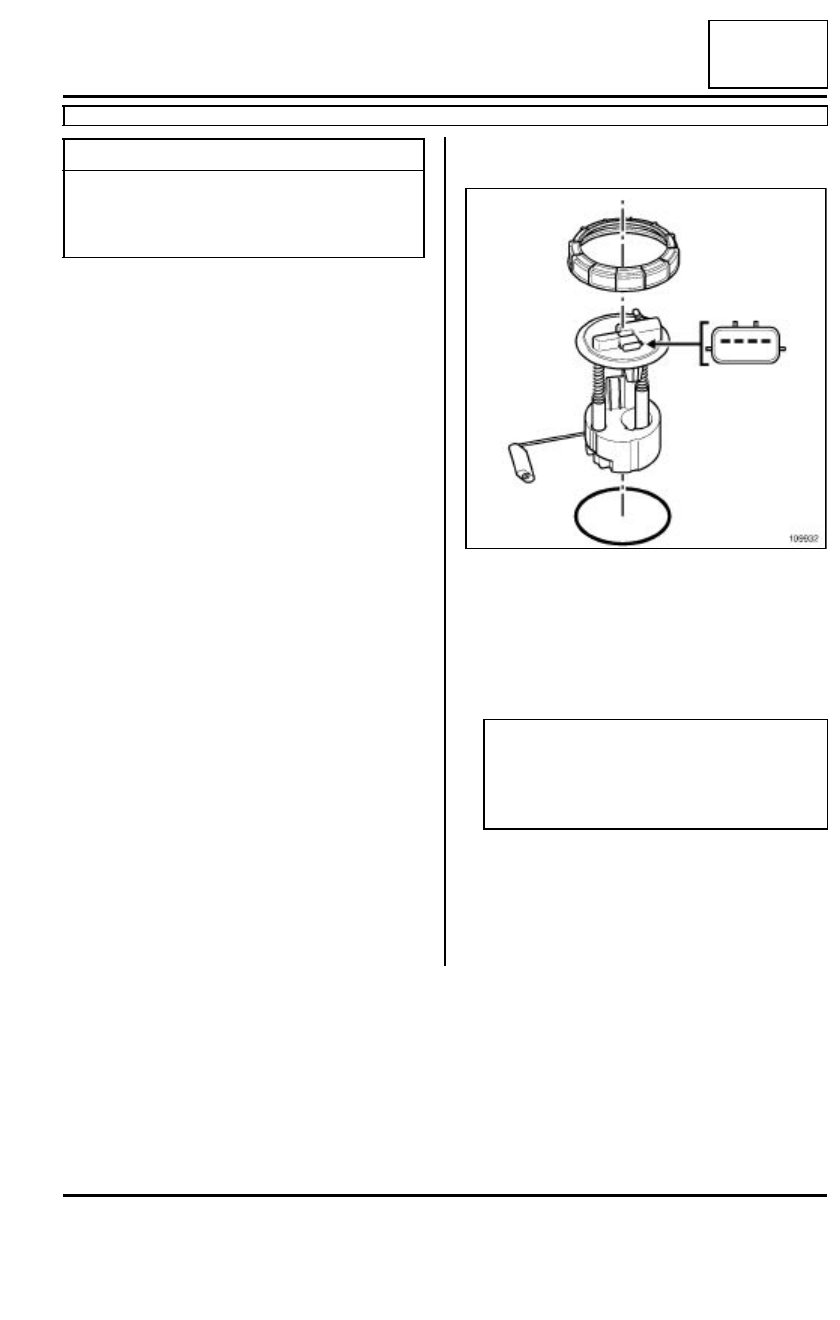

Quitar la tuerca de fijación del conjunto « bomba -
aforador - filtro » mediante el útil (Mot. 1397).
Dejar salir el carburante que se encuentra en el con-
junto « bomba-aforador-filtro ».
Retirar el conjunto « bomba-aforador-filtro » te-
niendo cuidado con el flotador.
REPOSICIÓN
I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN
Sustituir la junta tórica de estanquidad.
Utillaje especializado indispensable
Mot. 1397
Llave universal para
desmontar la tuerca
del aforador de carbu-
rante
109932
ATENCIÓN

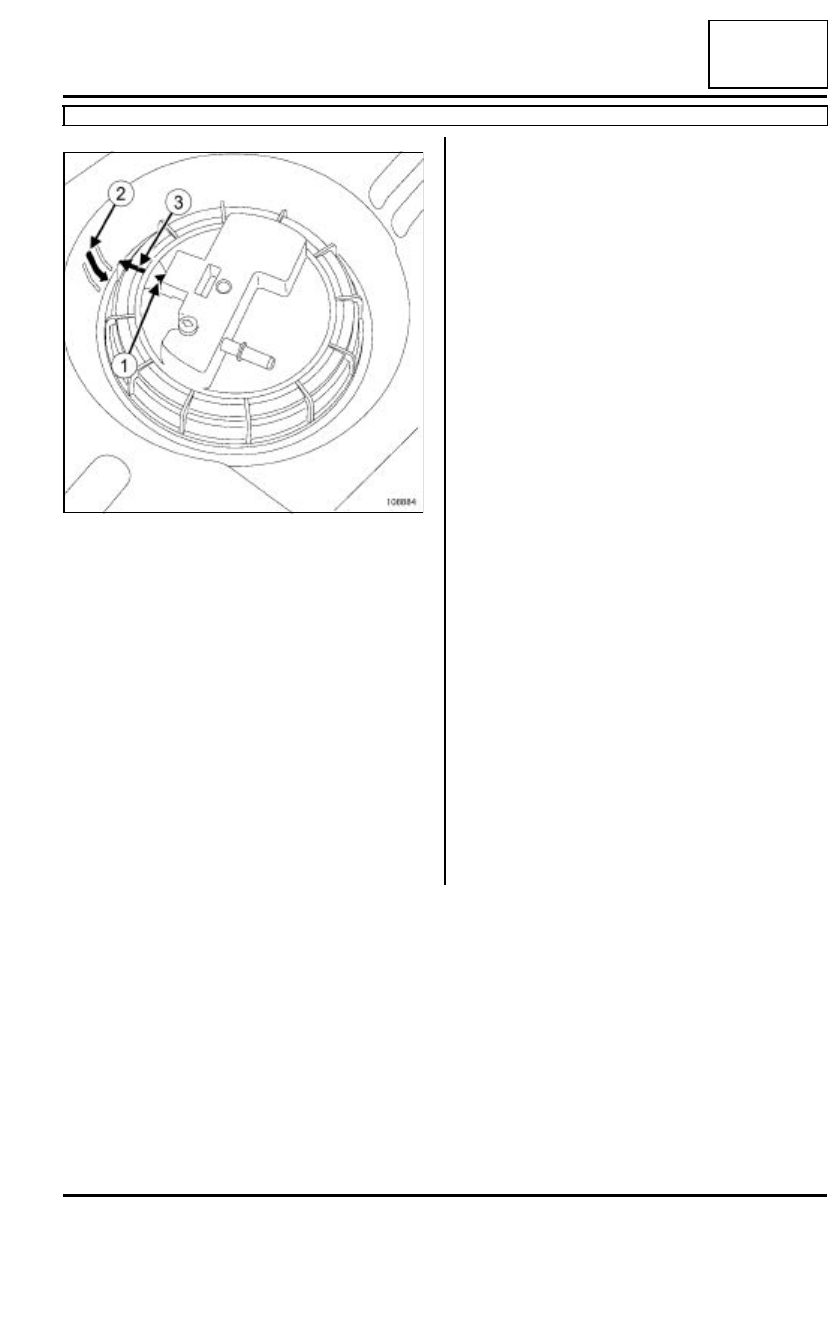

Para evitar cualquier deformación del depósito,
volver a colocar la tuerca del conjunto « bomba -
aforador - filtro » en el momento en que el con-
junto haya sido extraído.
