Renault Clio. Manual - parte 149

19C

-

3

DEPÓSITO

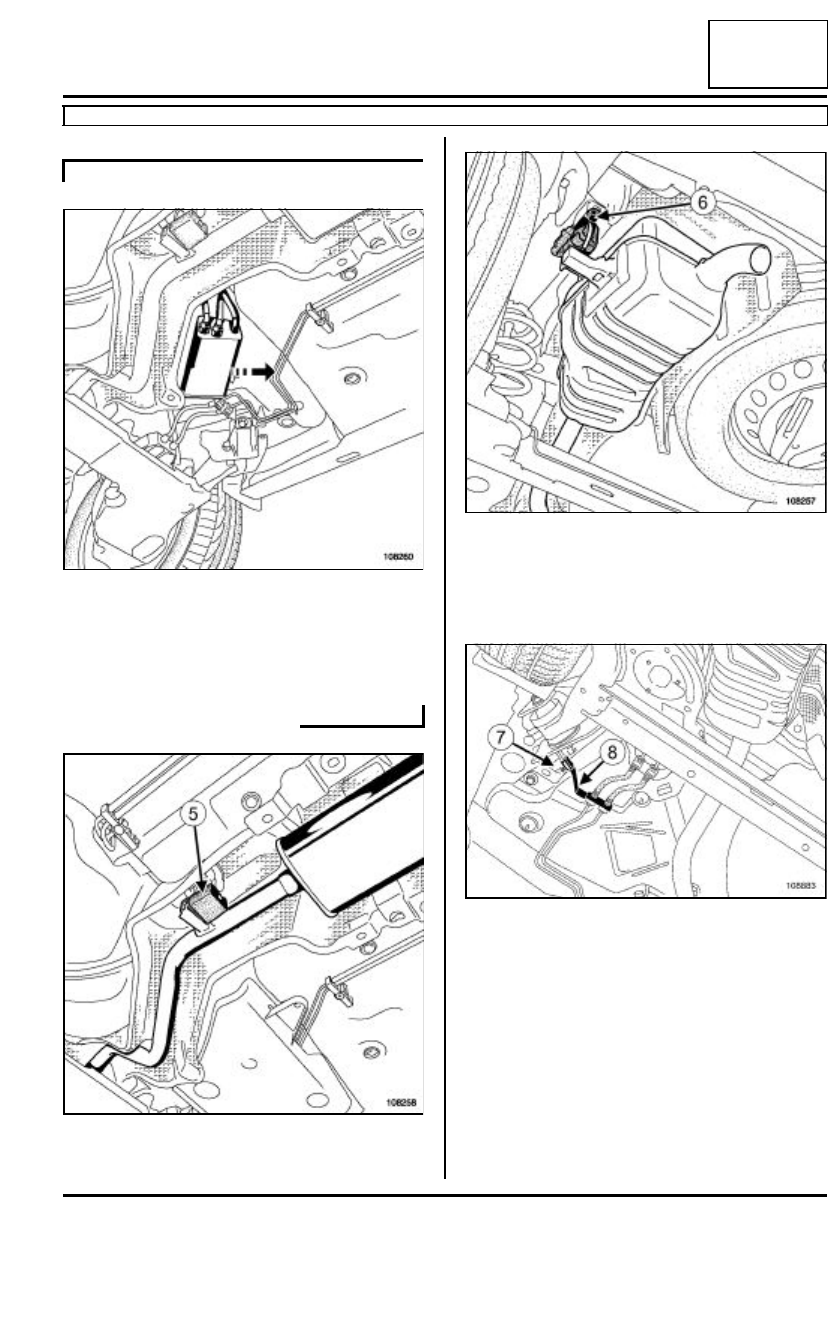

Depósito de carburante: Extracción - Reposición

D4F o K4J o K4M o K9K

19C

Desconectar las canalizaciones unidas al absorbe-
dor de vapor de gasolina.

Extraer el absorbedor de vapor de gasolina.

Quitar el tornillo de fijación (5) de la caja de expan-
sión en la carrocería.

Quitar el tornillo de fijación (6) del silencioso en la
carrocería.

Poner la línea de escape apoyada en el tren trasero.

Extraer la pantalla térmica central.

Aflojar el tornillo de sujeción (7) de las canalizacio-
nes de freno en el tren trasero.

Extraer la patilla de fijación (8) de las canalizaciones
de freno en el tren trasero.

D4F o K4J o K4M

108260

108258

108257

108883

19C

-

4

DEPÓSITO

Depósito de carburante: Extracción - Reposición

D4F o K4J o K4M o K9K

19C

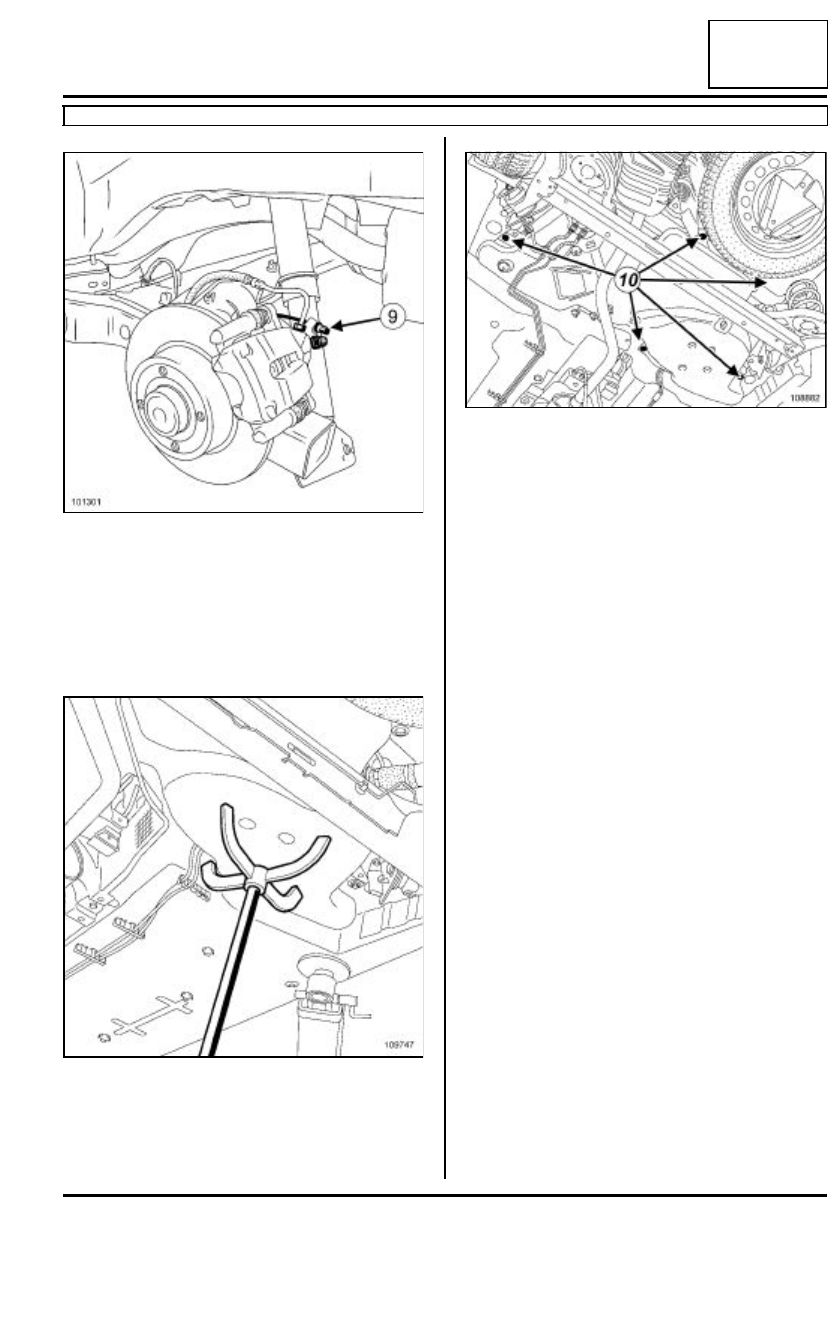

Extraer los cables del freno de aparcamiento (9) en
el estribo de freno.

Desgrapar los cables del freno de aparcamiento del
depósito.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Colocar un gato de órganos debajo del depósito de
carburante.

Quitar los tornillos de fijación (10) del depósito de
carburante.

Bajar ligeramente el depósito.

Desgrapar los tubos de carburante en el depósito.

Desconectar el empalme de carburante en el con-
junto «  bomba-aforador-filtro  ».

Extraer el depósito de carburante haciéndolo girar
alrededor de la línea de escape. Esta intervención
requiere dos operarios.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Sustituir sistemáticamente la abrazadera del man-
guito de unión boca de llenado-depósito.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el depósito de carburante haciéndolo girar
alrededor de la línea de escape. Esta intervención
requiere dos operarios

Conectar el racor de carburante al conjunto «  Bom-
ba-aforador-filtro  ».

Grapar los tubos de carburante en el depósito.

Poner los tornillos de fijación (10) del depósito de
carburante.

Apretar al par los tornillos de fijación del depósito
de carburante (21 N.m).

Retirar el gato de órganos.

101301

109747

108882

19C

-

5

DEPÓSITO

Depósito de carburante: Extracción - Reposición

D4F o K4J o K4M o K9K

19C

III - ETAPA FINAL

Grapar los cables del freno de aparcamiento del
depósito.

Colocar:

- los cables del freno de aparcamiento (9) en el estri-

bo de freno,

- la patilla de fijación (8) de las canalizaciones de

freno en el tren trasero.

Reapretar el tornillo de sujeción (7) de las canaliza-
ciones de freno en el tren trasero.

Colocar:

- la pantalla térmica,

- el tornillo de fijación (6) del silencioso en la carro-

cería.

Apretar al par el tornillo de fijación del silencioso
(21 N.m).

Poner el tornillo de fijación (5) de la caja de expan-
sión en la carrocería.

Apretar al par el tornillo de fijación de la caja de
expansión (21 N.m).

Colocar el absorbedor de vapor de gasolina.

Colocar las canalizaciones unidas al absorbedor de
vapor de gasolina.

Colocar el tubo de anti-retorno (4)

Encajar la boca de llenado del depósito.

Colocar la abrazadera nueva (3) de la boca de llena-
do.

Colocar el tornillo de sujeción (2) de la boca de lle-
nado.

Apretar al par el tornillo de sujeción de la boca de
llenado (21 N.m).

Colocar:

- el paso de rueda trasero derecho,

- la rueda trasera derecha.

Conectar el conector (1) en el conjunto «  bomba-
aforador-filtro  ».

Cerrar la tapa de inspección.

Abatir la banqueta trasera.

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Colocar la tapa de la batería.

Colocar el resonador en la batería.

D4F o K4J o K4M

K4J o K4M

19C

-

6

DEPÓSITO

Boca de llenado: Extracción - Reposición

D4F o K4J o K4M o K9K

19C

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Vaciar el depósito (consultar 19C, Depósito, Depó-
sito de carburante: vaciado).

Poner el vehículo en un elevador de dos columnas
(consultar 02, Medio de levantamiento, Vehículo:
Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

Extraer:

- la rueda trasera derecha,

- el guardabarros trasero derecho.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

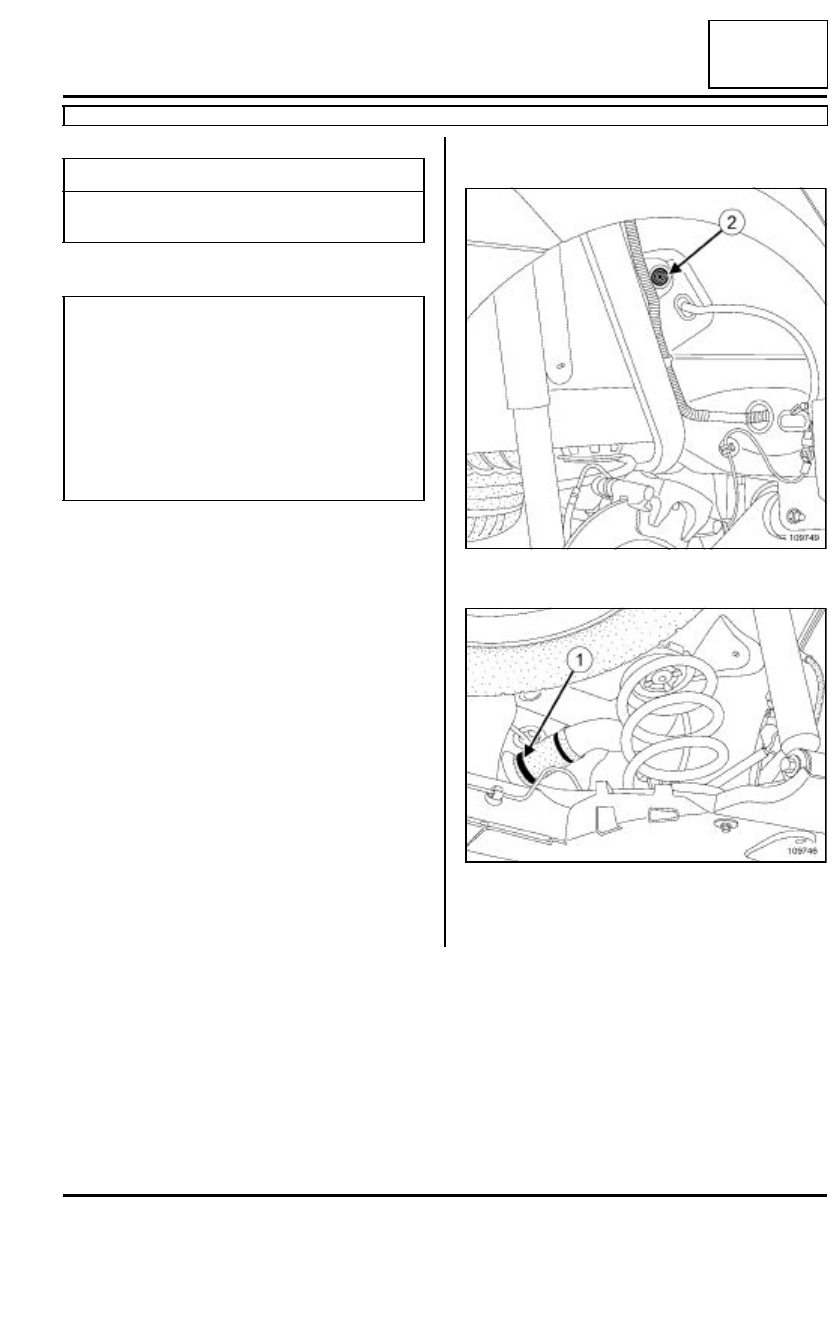

Quitar el tornillo de fijación (2) de la boca de llenado.

Desconectar el tubo de anti-retorno.

Quitar la abrazadera del tubo de llenado (1).

Pares de apriete

m

tornillos de fijación de la
boca de llenado

21 N.m

ATENCIÓN

Durante esta operación, es imperativo:

- no fumar y no acercar ningún objeto incandes-

cente al área de trabajo,

- prestar atención a las proyecciones de carburante

desconectando el racor,

- proteger las zonas sensibles a la caída de carbu-

rante.
