Renault Clio. Manual - parte 125

17B

-

20

INYECCIÓN GASOLINA

Sondas de oxígeno: Extracción - Reposición

K4J o K4M

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

1 - Sonda de oxígeno anterior

Extraer:

- la anilla de levantamiento delantera lado distribu-

ción,

- el conector de la electroválvula del absorbedor de

los vapores de gasolina.

Desgrapar el cableado de la sonda de oxígeno.

Desconectar el conector de la sonda de oxígeno.

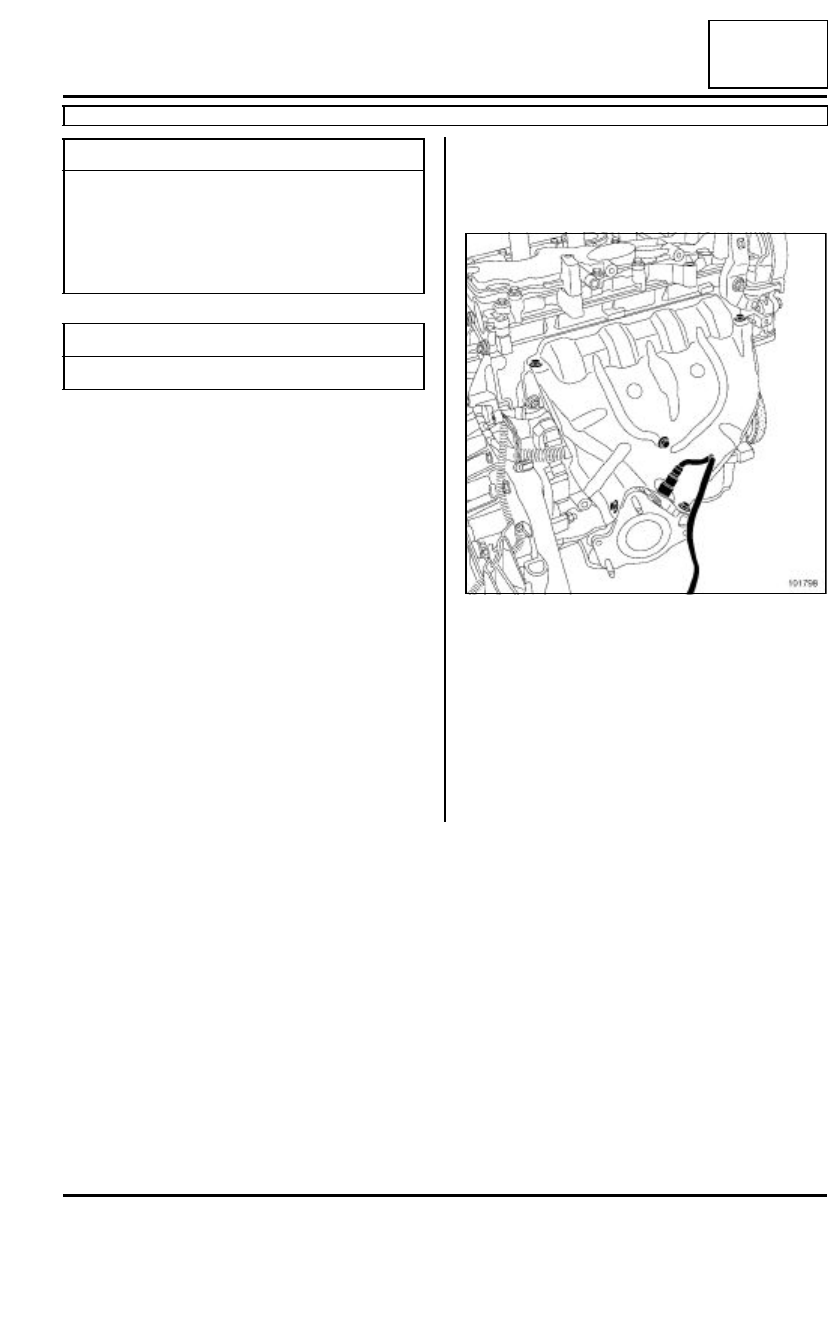

Extraer la sonda de oxígeno anterior mediante el útil
(Mot. 1495).

Utillaje especializado indispensable

Mot. 1495

Casquillo de 22 mm
para extracción/reposi-
ción de las sondas de
oxígeno - arrastre cua-
drado 1/2" y 6 caras
ext. de 24 mm

Pares de apriete

m

sondas de oxígeno

45 N.m

101798

17B

-

21

INYECCIÓN GASOLINA

Sondas de oxígeno: Extracción - Reposición

K4J o K4M

17B

2 - Sonda de oxígeno posterior

Desgrapar el cableado de la sonda de oxígeno.

Desconectar el conector de la sonda de oxígeno.

Extraer la sonda de oxígeno posterior.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Sonda de oxígeno anterior

Colocar:

- la sonda de oxígeno anterior,

- la anilla de levantamiento delantera lado distribu-

ción,

- el conector de la electroválvula del absorbedor de

los vapores de gasolina.

2 - Sonda de oxígeno posterior

Colocar la sonda de oxígeno posterior.

3 - Sonda de oxígeno anterior y posterior

Apretar al par las sondas de oxígeno (45 N.m) me-
diante el útil (Mot. 1495) para la sonda de oxígeno
anterior y con ayuda de una llave fija de 24 mm para
la sonda de oxígeno posterior.

II - ETAPA FINAL

Grapar los cableados de las sondas de oxígeno.

Conectar:

- los conectores de las sondas de oxígeno,

- la batería (consultar Batería: Extracción - Repo-

sición).

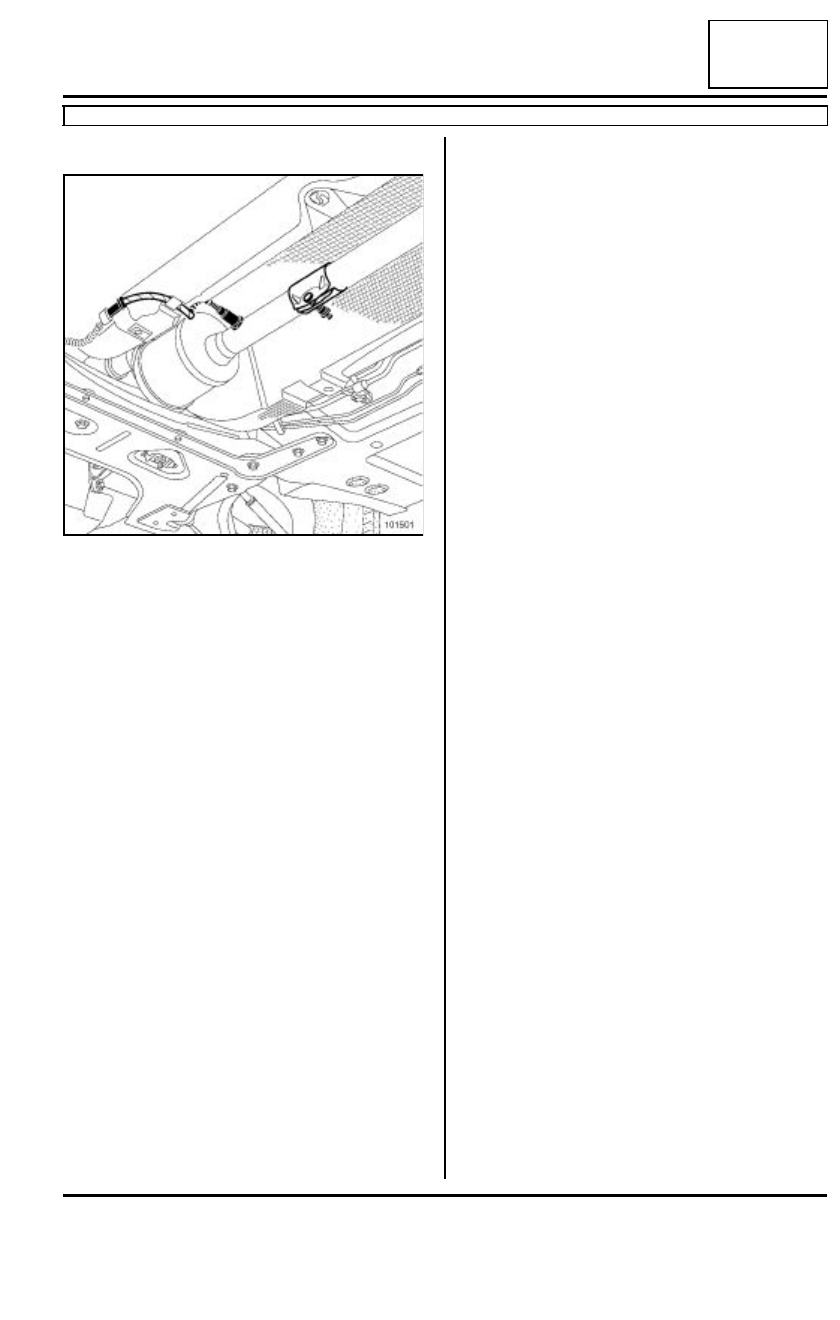

101501

17B

-

22

INYECCIÓN GASOLINA

Potenciómetro del pedal del acelerador: Extracción - Reposición

D4F o K4J o K4M

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

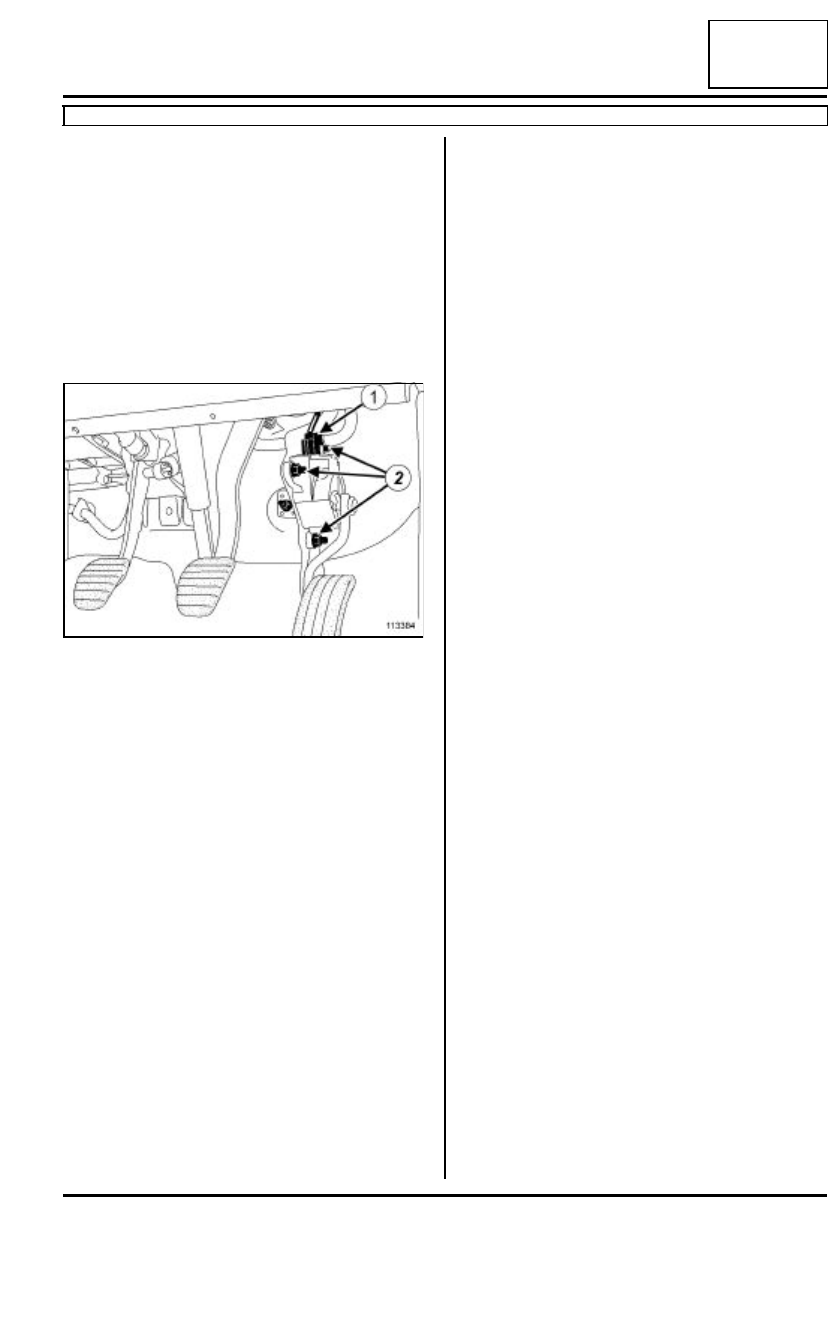

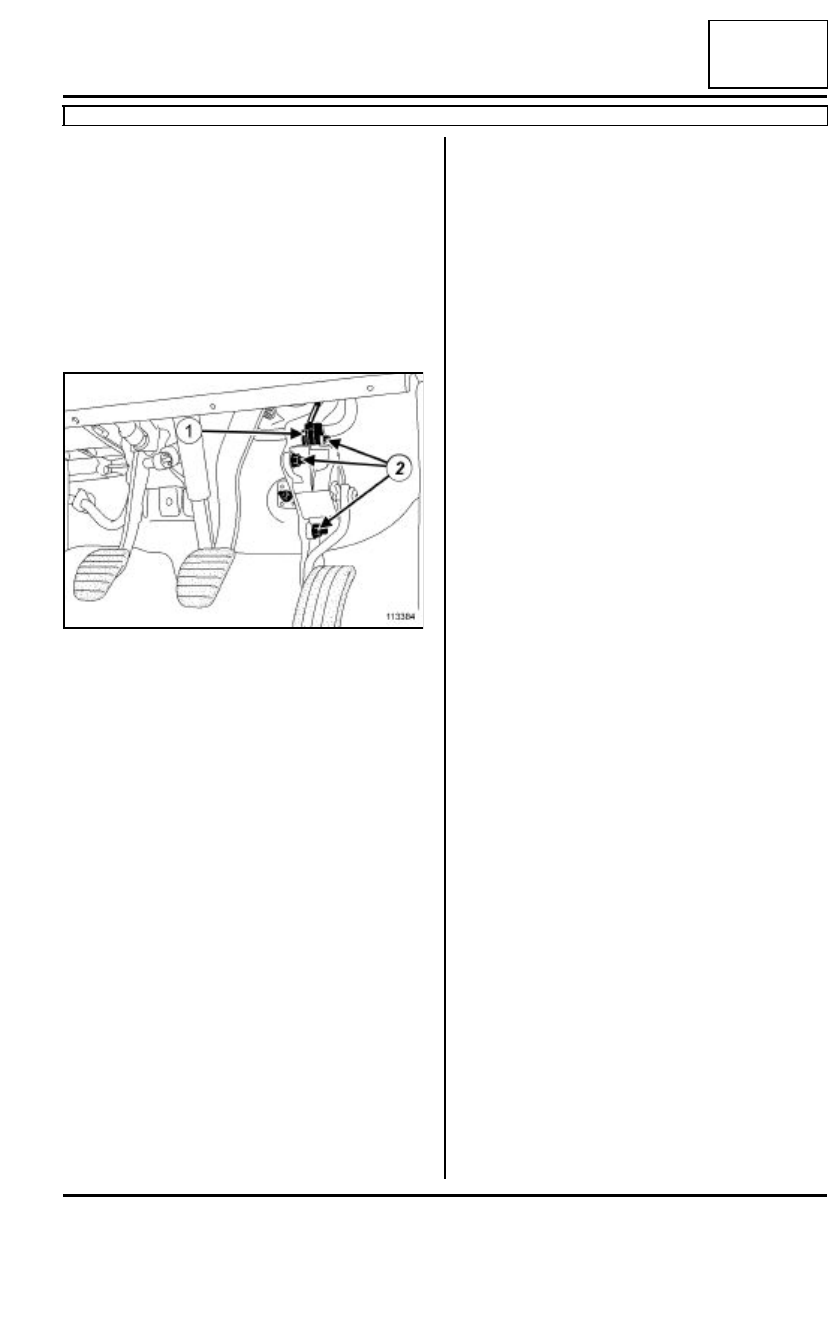

Desconectar el conector (1) del potenciómetro del
pedal del acelerador.

Quitar los tornillos de fijación (2) del pedal del acele-
rador.

Extraer el pedal del acelerador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el pedal del acelerador.

Poner los tornillos de fijación del pedal del acelera-
dor.

Conectar el conector del potenciómetro del pedal
del acelerador.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición).

113384

17B

-

23

INYECCIÓN GASOLINA

Potenciómetro del pedal del acelerador: Extracción - Reposición

K9K

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del potenciómetro del
pedal del acelerador.

Extraer:

- los tornillos (2) de fijación del pedal del acelerador,

- el pedal del acelerador.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el pedal del acelerador,

- los tornillos de fijación del pedal del acelerador.

Conectar el conector del potenciómetro del pedal
del acelerador.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición).

113384
