Renault Clio. Manual - parte 123

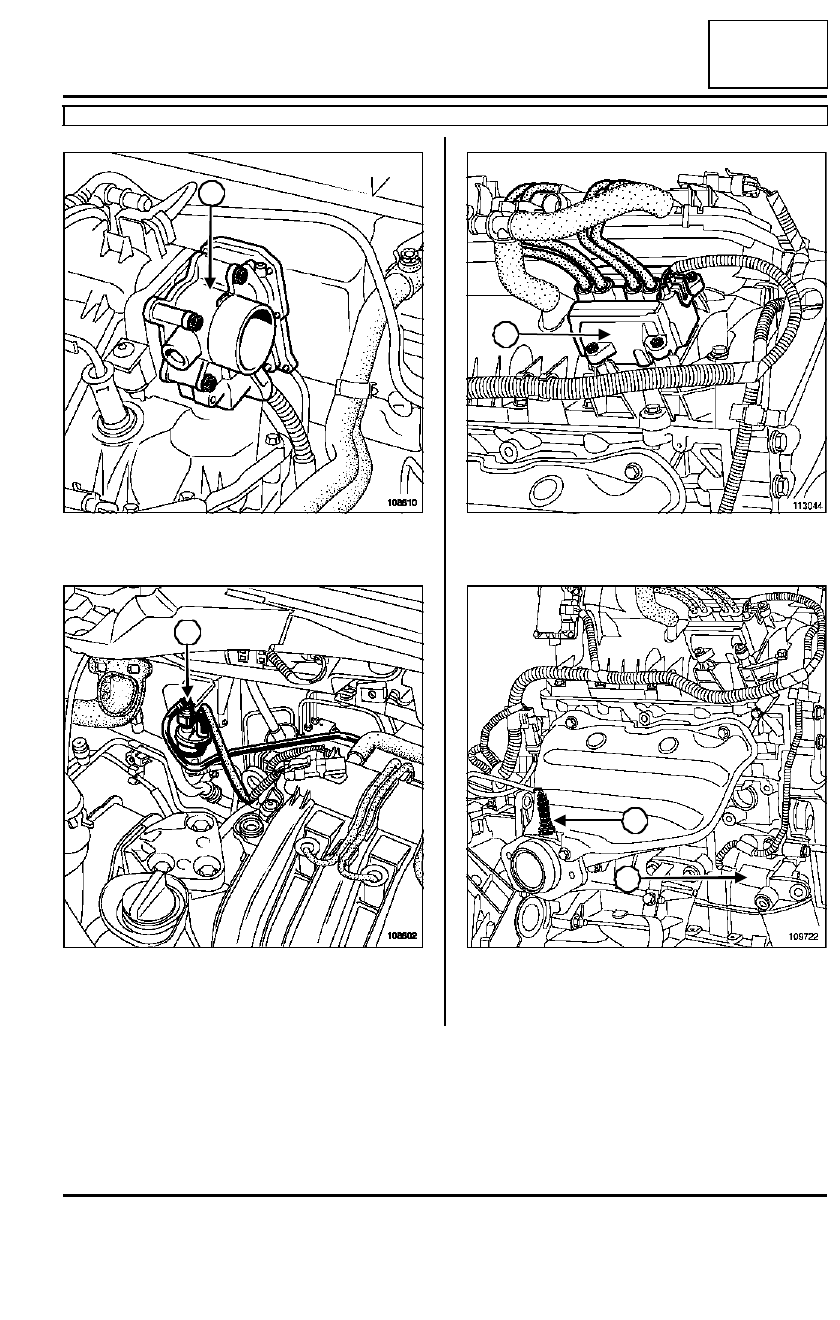

17B

-

12

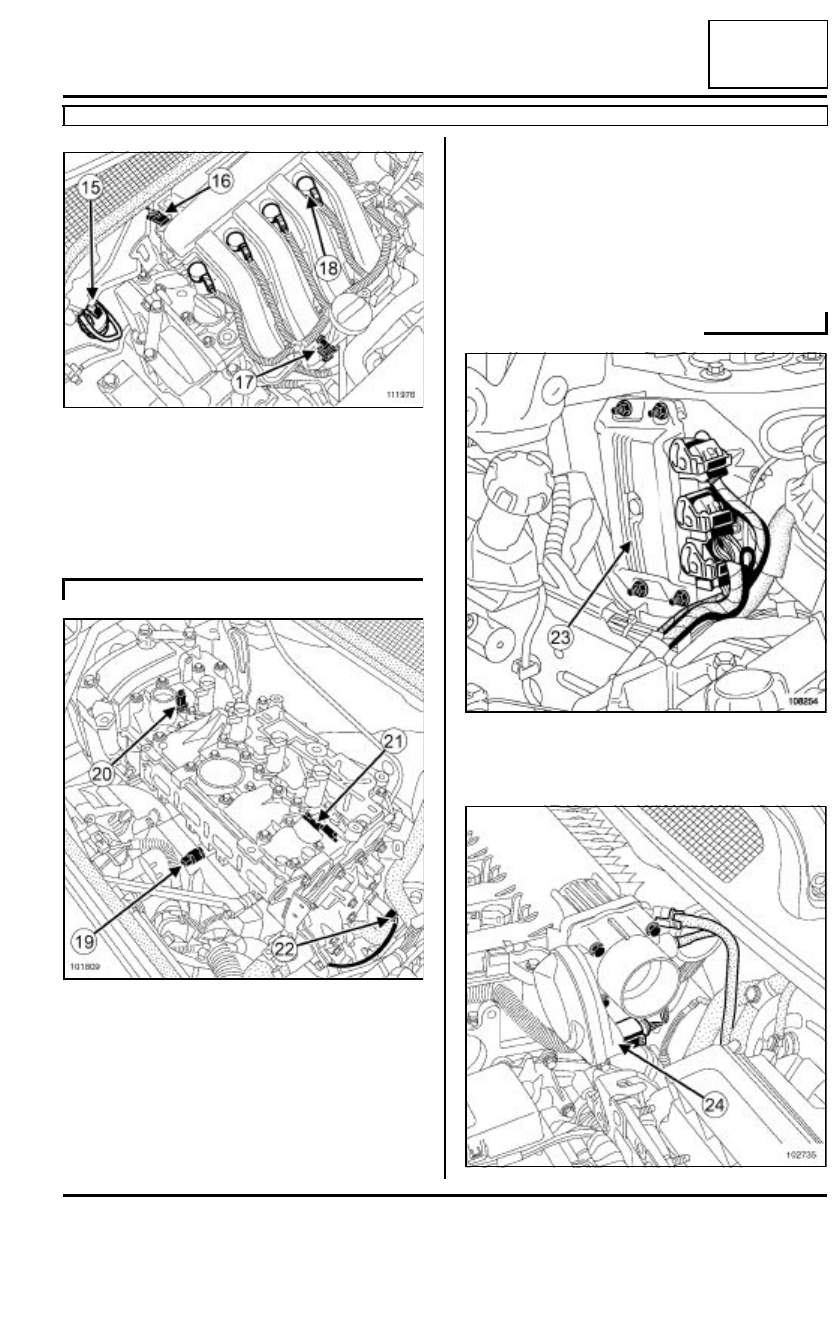

INYECCIÓN GASOLINA

Inyección de gasolina: Lista y localización de los elementos

D4F

17B

108810

(6)

Caja mariposa motorizada

108802

(7)

Electroválvula de recirculación
de los vapores de gasolina

6

7

113044

(8)

Bobina de encendido

109722

(9)

Sonda de oxígeno anterior

(10)

Captador de presión de aceite

8

9

10

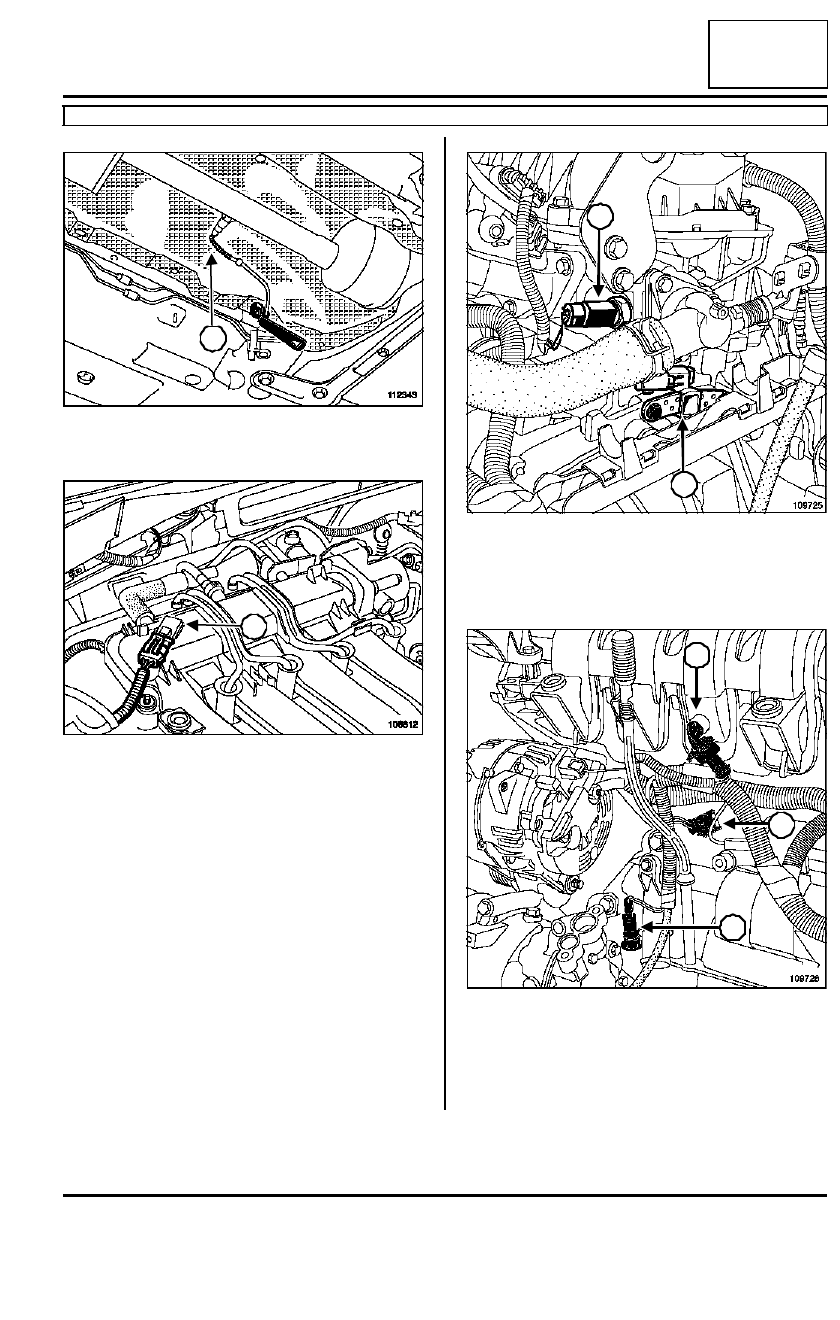

17B

-

13

INYECCIÓN GASOLINA

Inyección de gasolina: Lista y localización de los elementos

D4F

17B

112343

(11)

Sonda de oxígeno posterior

108812

(12)

Captador de presión del aire de
admisión

11

12

109725

(13)

Sonda de temperatura del agua

(14)

Captador de régimen y de posi-
ción del volante motor

109726

(15)

Captador de temperatura  del
aire de admisión

(16)

Captador de picado

(17)

Sonda de nivel de aceite

13

14

17

16

15

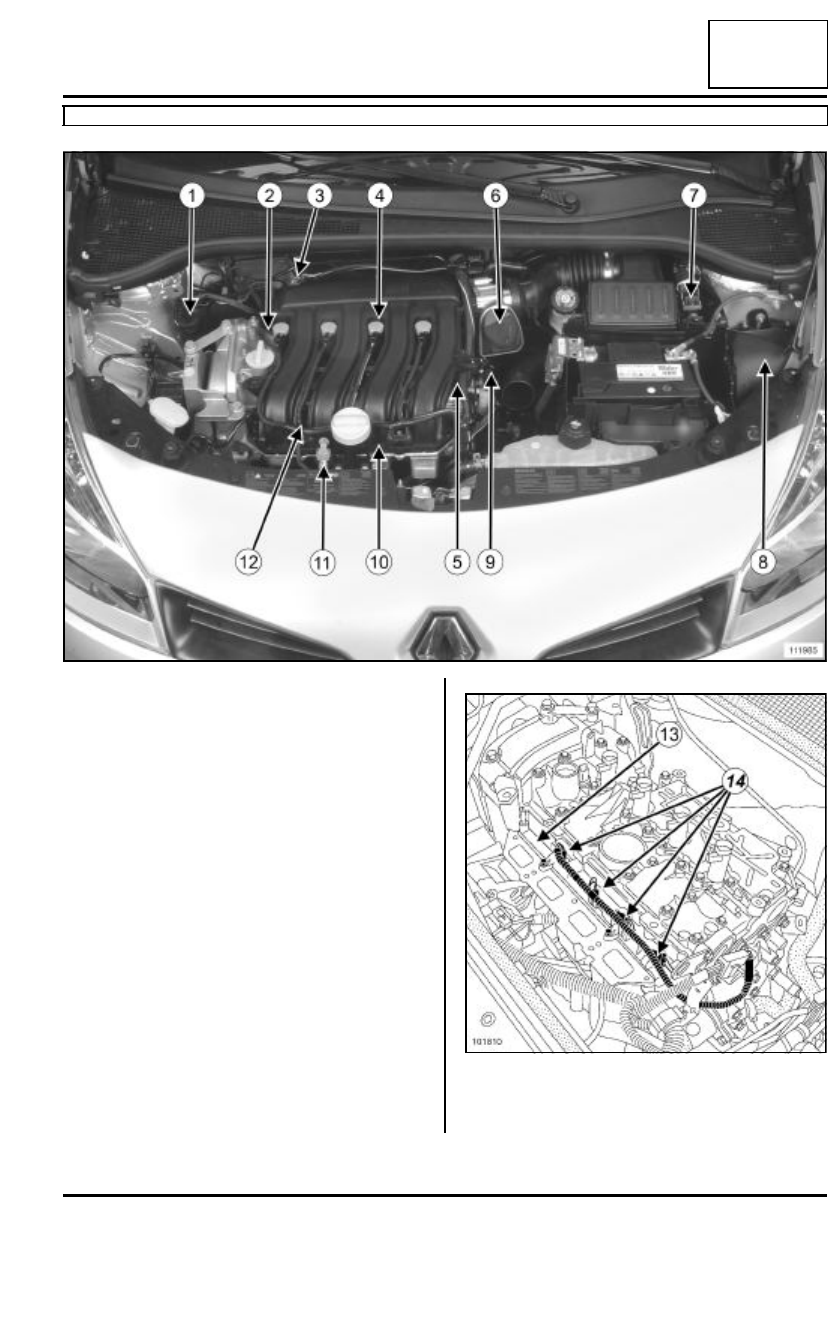

17B

-

14

INYECCIÓN GASOLINA

Inyección de gasolina: Lista y localización de los elementos

K4J o K4M

17B

111985

(1)

Electroválvula de recirculación
de los vapores de gasolina

(2)

Electroválvula del desfasador
del árbol de levas

(3)

Captador de presión del colector

(4)

Bobina de encendido

(5)

Captador de posición de los
árboles de levas

(6)

Caja mariposa motorizada

(7)

Calculador de inyección

(8)

Cajetín de interconexión

(9)

Sonda de temperatura del agua

(10)

Captador de picado

(11)

Sonda de temperatura del aire

(12)

Rampa de inyección e inyecto-
res

101810

(13)

Rampa de inyección

(14)

Inyectores

17B

-

15

INYECCIÓN GASOLINA

Inyección de gasolina: Lista y localización de los elementos

K4J o K4M

17B

111976

(15)

Electroválvula de recirculación
de los vapores de gasolina

(16)

Captador de presión del colector

(17)

Sonda de temperatura del aire

(18)

Bobinas de encendido

K4M

101809

(19)

Captador de picado

(20)

Electroválvula del desfasador
del árbol de levas

(21)

Captador de posición del árbol
de levas

(22)

Sonda de temperatura del agua

108254

(23)

Calculador de inyección gaso-
lina

102735
