17B

-

16

INYECCIÓN GASOLINA

Inyección de gasolina: Lista y localización de los elementos

K4J o K4M

17B

(24)

Caja mariposa motorizada

108446

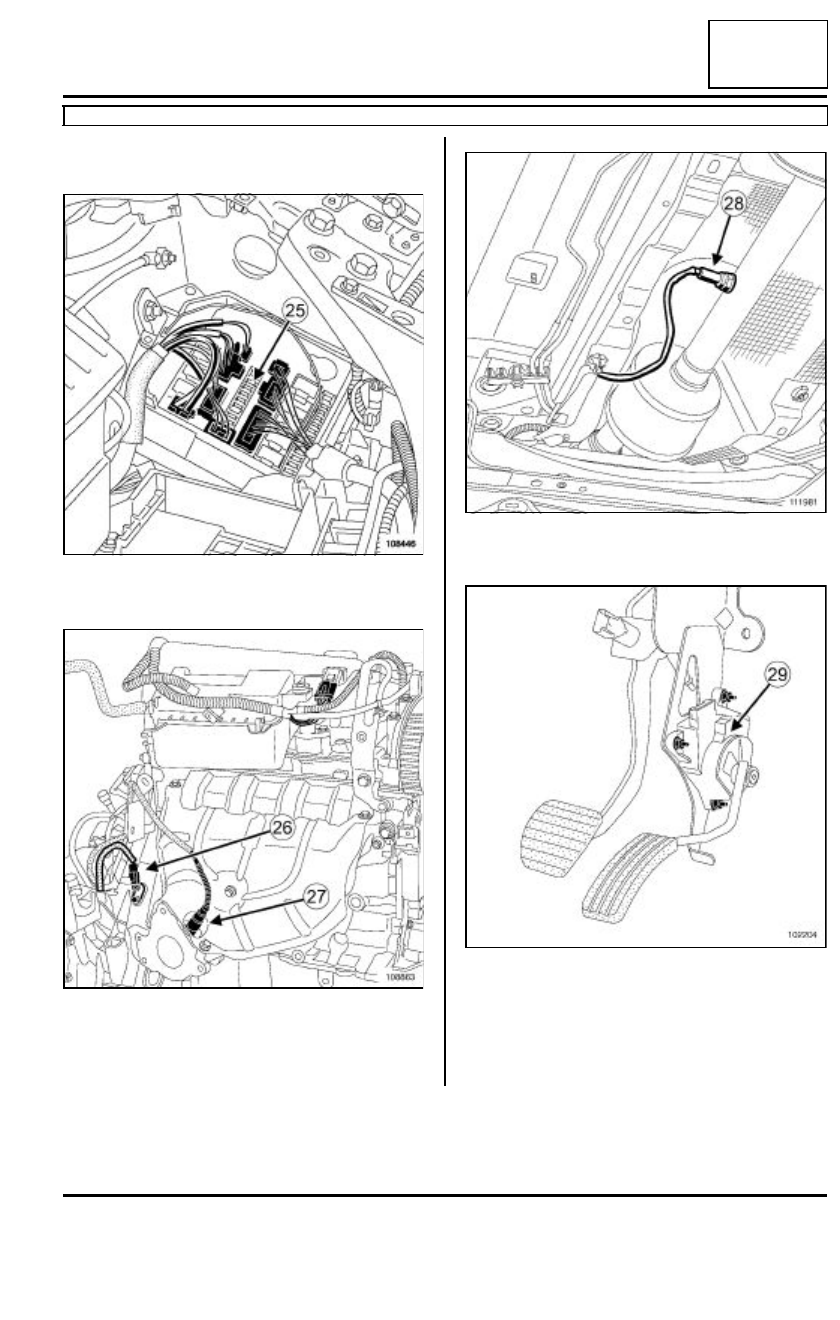

(25)

Cajetín de interconexión

108863

(26)

Captador de posición y de régi-
men del motor

(27)

Sonda de oxígeno anterior

111981

(28)

Sonda de oxígeno posterior

102204

(29)

Potenciómetro del pedal de ace-
leración

17B

-

17

INYECCIÓN GASOLINA

Inyección de gasolina: Lista y localización de los elementos

K4J o K4M

17B

102483

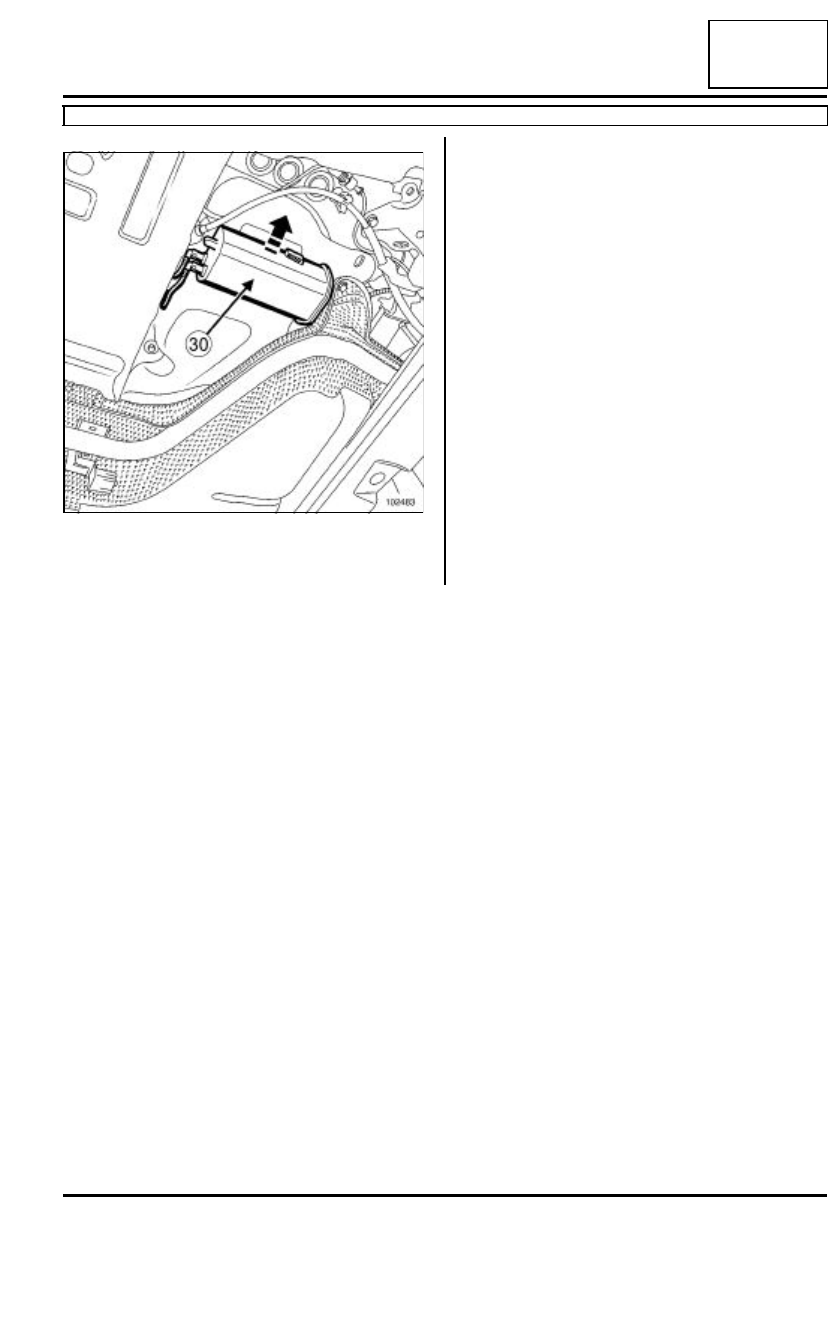

(30)

Absorbedor de los vapores de
gasolina

17B

-

18

INYECCIÓN GASOLINA

Sondas de oxígeno: Extracción - Reposición

D4F

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

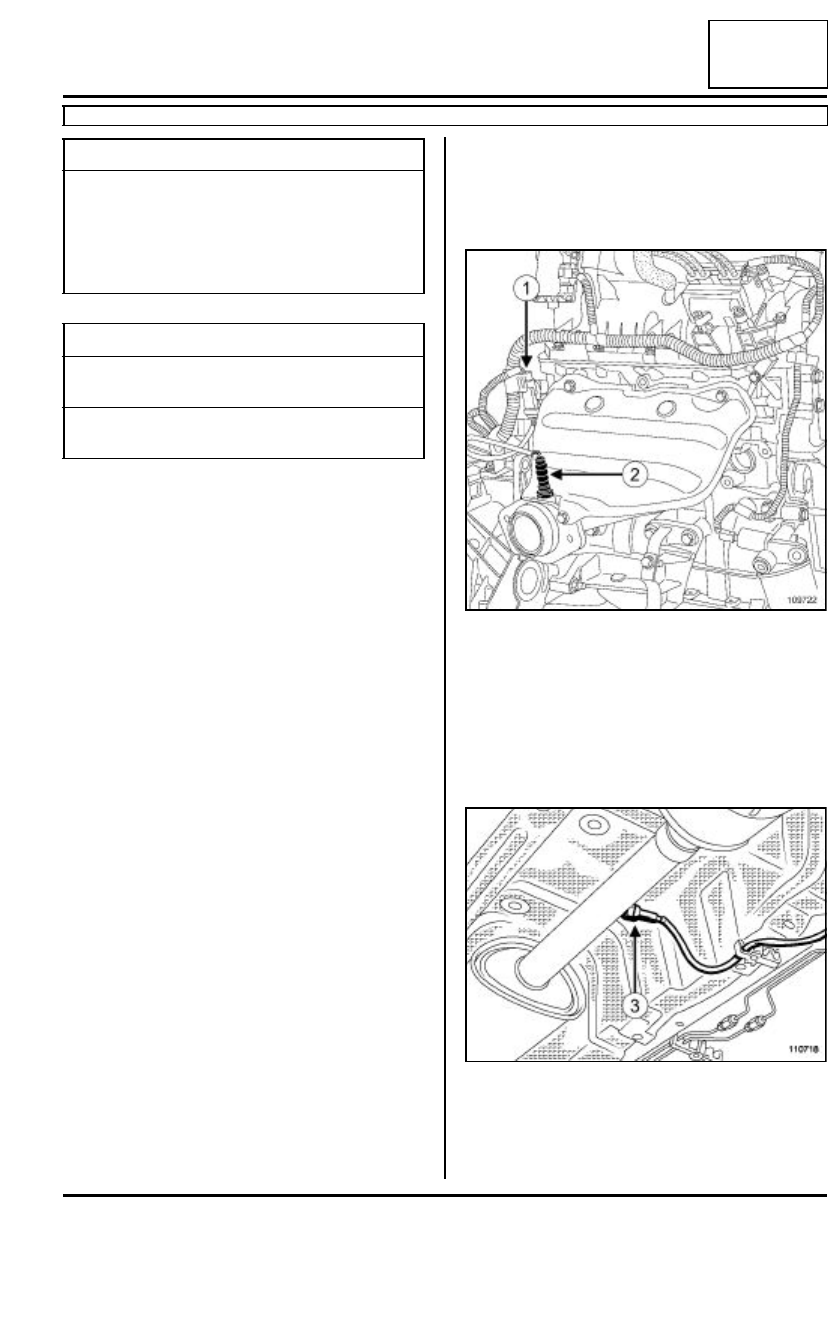

1 - Sonda de oxígeno anterior

Desconectar el conector (1) de la sonda de oxígeno
anterior.

Extraer la sonda de oxígeno anterior (2), mediante
el útil (Mot. 1495-01).

2 - Sonda de oxígeno posterior

Desconectar el conector de la sonda de oxígeno
posterior.

Extraer la sonda de oxígeno posterior (3), mediante
el útil (Mot. 1495-01).

Utillaje especializado indispensable

Mot. 1495-01

Casquillo de 22 mm
para extracción/reposi-
ción de las sondas de
oxígeno - arrastre cua-
drado 1/2" y 6 caras
ext. de 24 mm

Pares de apriete

m

sonda de oxígeno ante-
rior

45 N.m

sonda de oxígeno pos-
terior

45 N.m

109722

110718

17B

-

19

INYECCIÓN GASOLINA

Sondas de oxígeno: Extracción - Reposición

D4F

17B

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

1 - Sonda de oxígeno anterior

Apretar al par la sonda de oxígeno anterior (45
N.m) mediante el útil (Mot. 1495-01).

Conectar el conector de la sonda de oxígeno ante-
rior.

2 - Sonda de oxígeno posterior

Apretar al par la sonda de oxígeno posterior (45
N.m) mediante el útil (Mot. 1495-01).

Conectar el conector de la sonda de oxígeno poste-
rior.

II - ETAPA FINAL

Colocar la carcasa del filtro de aire (consultar 12A,
Mezcla carburada, Carcasa del filtro de aire: Ex-
tracción - Reposición, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición).
