Renault Clio. Manual - parte 122

17B

-

8

INYECCIÓN GASOLINA

Inyección de gasolina: Características

K4M, y 800 o 801

17B

Captador de presión atmos-
férica

SIEMENS

Vs = Va (0,01059 x P - 0,10941)

Con Vs: tensión de salida, Va: tensión de alimentación,
P: presión en kPa

Tensión de alimentación: 5 V

±±±±

 0,25 V

Conector de 3 vías:

- A: masa

- B: Salida

- C: alimentación

Captador de régimen del
motor

SIEMENS

Captador magnético con reluctancia variable

Resistencia: entre 200 y 270

Ω

Conector de 2 vías:

- A: señal +

- B: señal -

Captador de picado

JCAE

Conector 2 vías. Tensión diferencial entre las dos sali-
das.

Captador de posición árbol
de levas

JCAE

Captador de efecto Hall

Tensión de alimentación: 5,5 V a 24 V

Conector de 3 vías:

- 1: masa

- 2: señal

- 3: alimentación

Sondas de oxígeno

BOSCH

Resistencia máxima captador: 500

Ω

Resistencia de calentamiento: 9

Ω

Conector de 4 vías:

- A: + calefacción

- B: - calefacción

- C: + señal

- D: - señal

Designación

Marca-tipo

Indicaciones

17B

-

9

INYECCIÓN GASOLINA

Inyección de gasolina: Características

K4M, y 800 o 801

17B

Caja mariposa motorizada

VDO

Resistencia motor: 2,2

Ω

Tensión de alimentación potenciómetro: 5 V

±±±±

 5%

Conector de 6 vías (contactos dorados):

- 1: señal potenciómetro 1

- 2: alimentación potenciómetros

- 3: + motor

- 4: señal potenciómetro 2

- 5: - motor

- 6: masa común

Electroválvula canister

JCAE

Tensión de alimentación: 13,5 V

Resistencia: 26

Ω



±±±±

 4

Ω

Conector de 2 vías:

- 1: + APC

- 2: salida calculador

Inyectores

SIEMENS

Resistencia: 14,5

Ω



±±±±

 5 %

Conector de 2 vías:

- 1: + bobina

- 2: - bobina

Bobina de encendido

JCAE

Conector de 2 vías:

- 1: alimentación

- 2: mando bobina

Electroválvula VVT admisión

DELPHI

Tensión de alimentación: 13,5 V

Resistencia: 7,2

Ω



±±±±

 0,5

Ω

Conector de 2 vías:

- 1: alimentación

- 2: masa

Contactor de embrague

BITRONo VIMERCATI

Alimentación: 13,5 V

Conector de 2 vías:

- 1: hacia UCE

- 2: masa

Contactor de freno

BITRONo VIMERCATI

Alimentación: 13,5 V

Conector de 4 vías:

- 1 y 2: función stop

- 3: función seguridad hacia UCH

- 4: masa función segur idad

Designación

Marca-tipo

Indicaciones

17B

-

10

INYECCIÓN GASOLINA

Inyección de gasolina: Características

K4M, y 800 o 801

17B

Potenciómetro del pedal del
acelerador

CTS

Potenciómetro de doble pista

Tensión de alimentación de las pistas: + 5 V

±±±±

 0,25 V

Resistencia total pista 1: 1,7 k

Ω



±±±±

 900

Ω

Resistencia total pista 2: 2,85 k

Ω



±±±±

 2,05 k

Ω

Conector de 6 vías:

- 1: señal pista 2

- 2: alimentación pista 2

- 3: alimentación pista 1

- 4: señal pista 1

- 5: masa pista 1

- 6: masa pista 2

Captador de presión del
fluido refrigerante

T E X A S   I N S T R U -
MENTS / BITRON

Vs = Va (2,622 x P + 3,6)

Con Vs: tensión de salida, Va: tensión de alimentación,
P: presión en bares

Conectores de 3 vías:

- A: masa

- B: alimentación

- C: señal

Designación

Marca-tipo

Indicaciones

17B

-

11

INYECCIÓN GASOLINA

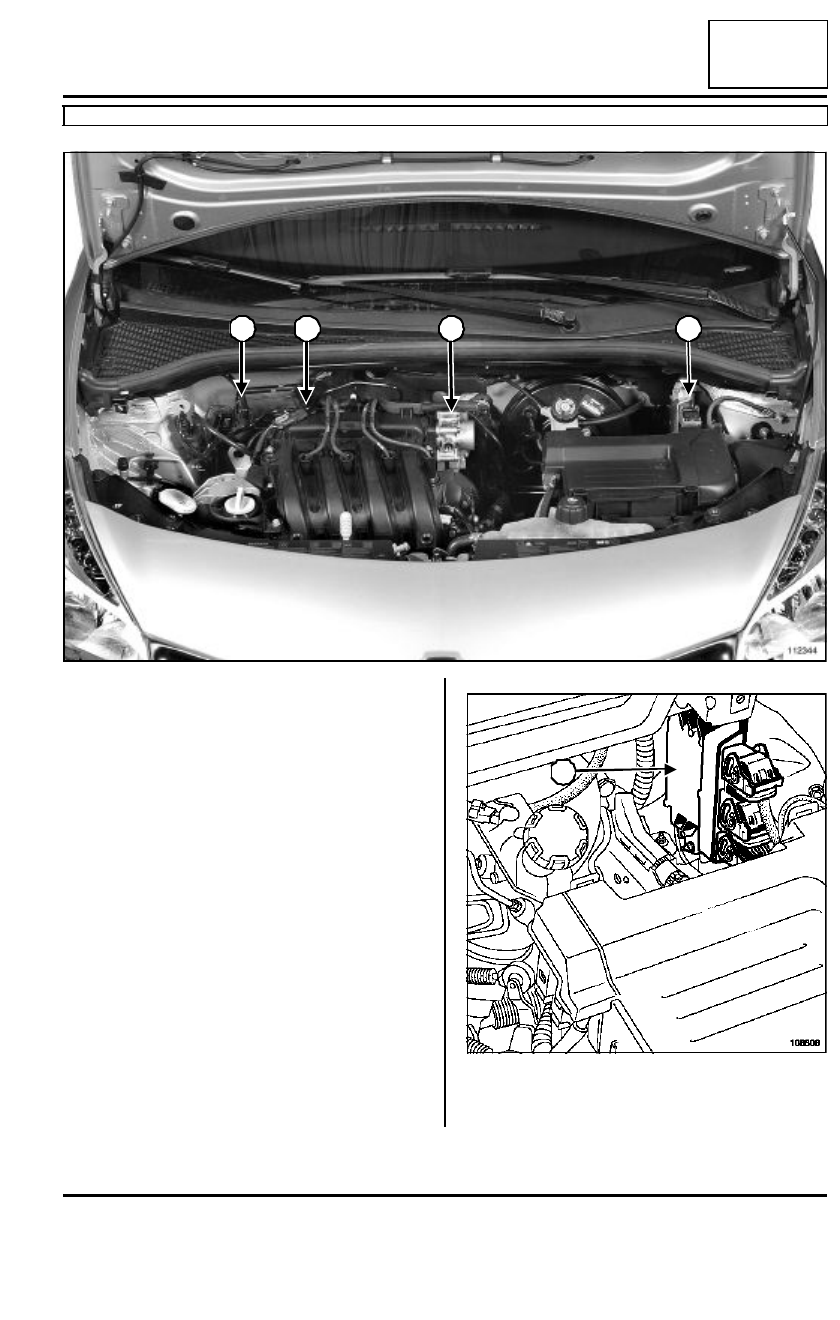

Inyección de gasolina: Lista y localización de los elementos

D4F

17B

112344

1

3

2

4

(1)

Electroválvula de reaspiración
de los vapores de gasolina

(2)

Captador de presión del aire de
admisión

(3)

Caja mariposa motorizada

(4)

Calculador de inyección

108806

(5)

Calculador de inyección gaso-
lina

5
