Renault Clio. Manual - parte 126





17B

-

24

INYECCIÓN GASOLINA

Captador de régimen y de posición: Extracción - Reposición

K9K

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento
).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

Extraer el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

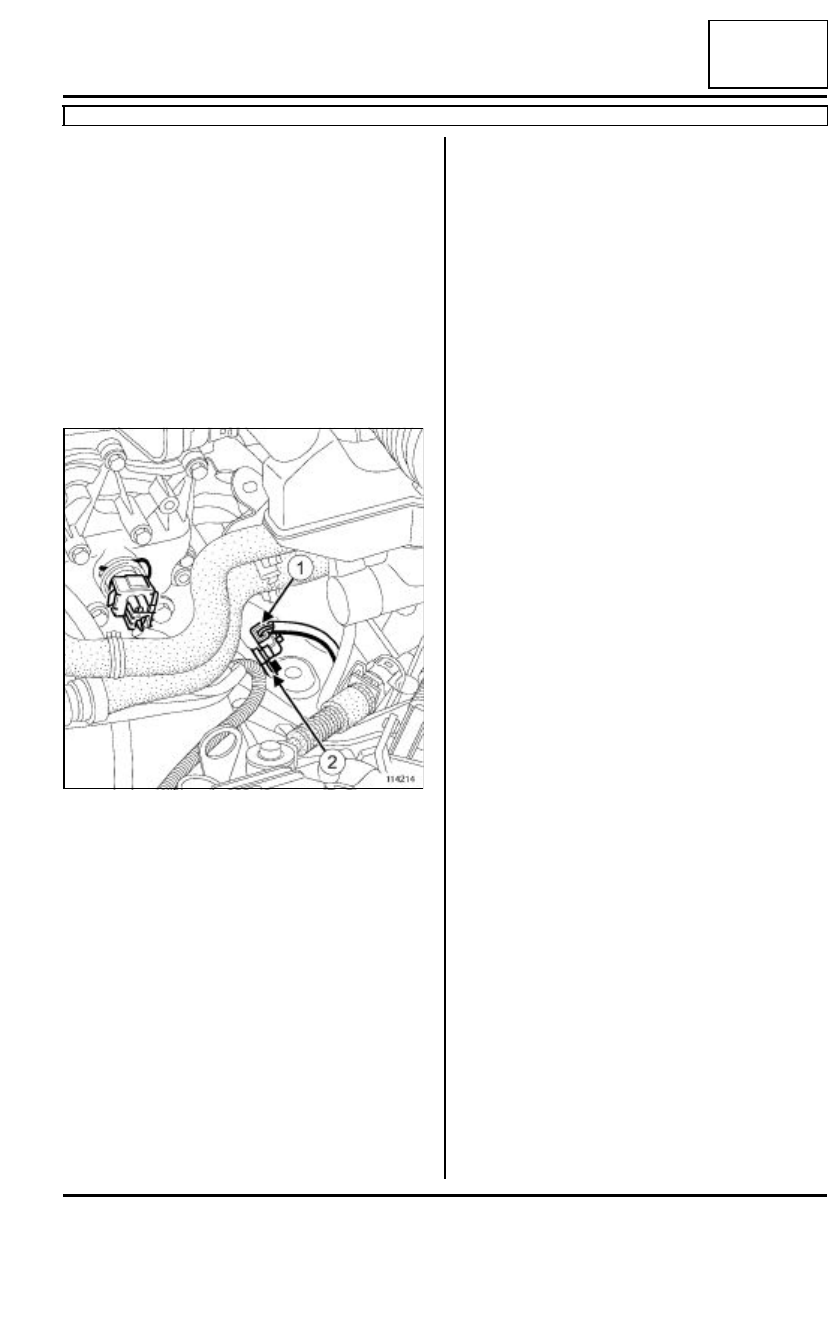

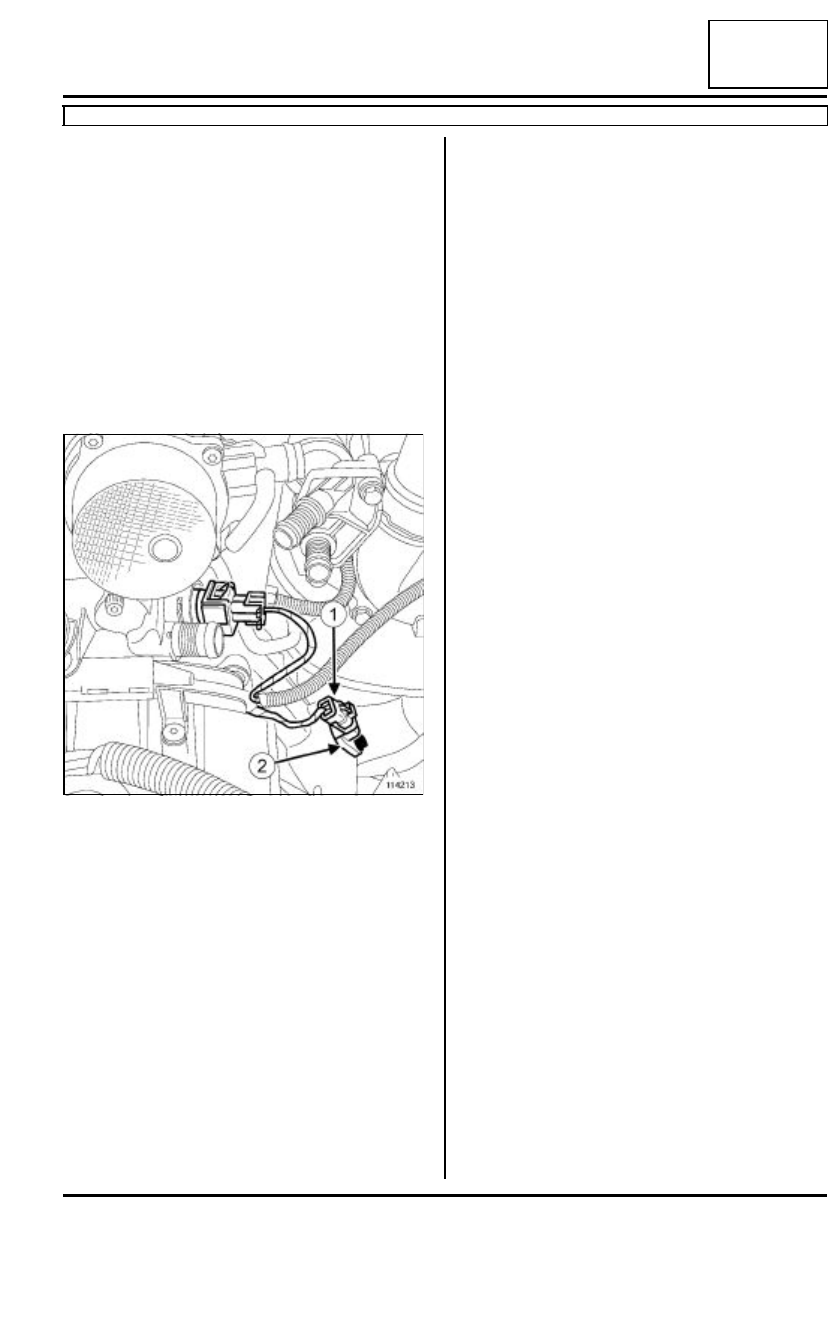

Desconectar el conector (1) del captador de régi-
men y de posición.

Extraer el captador de régimen y de posición (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de régimen y de posición.

Conectar el conector del captador de régimen y de
posición.

II - ETAPA FINAL

Colocar el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición
).

114213

17B

-

25

INYECCIÓN GASOLINA

Captador de régimen y de posición: Extracción - Reposición

D4F

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

Quitar la carcasa del filtro de aire (consultar 12A,
Mezcla carburadaCarcasa del filtro de aire: Ex-
tracción - Reposición
, página 12A-11).

Apartar el manguito de refrigeración del soporte del
cableado del motor.

Desconectar el captador de régimen y de posición.

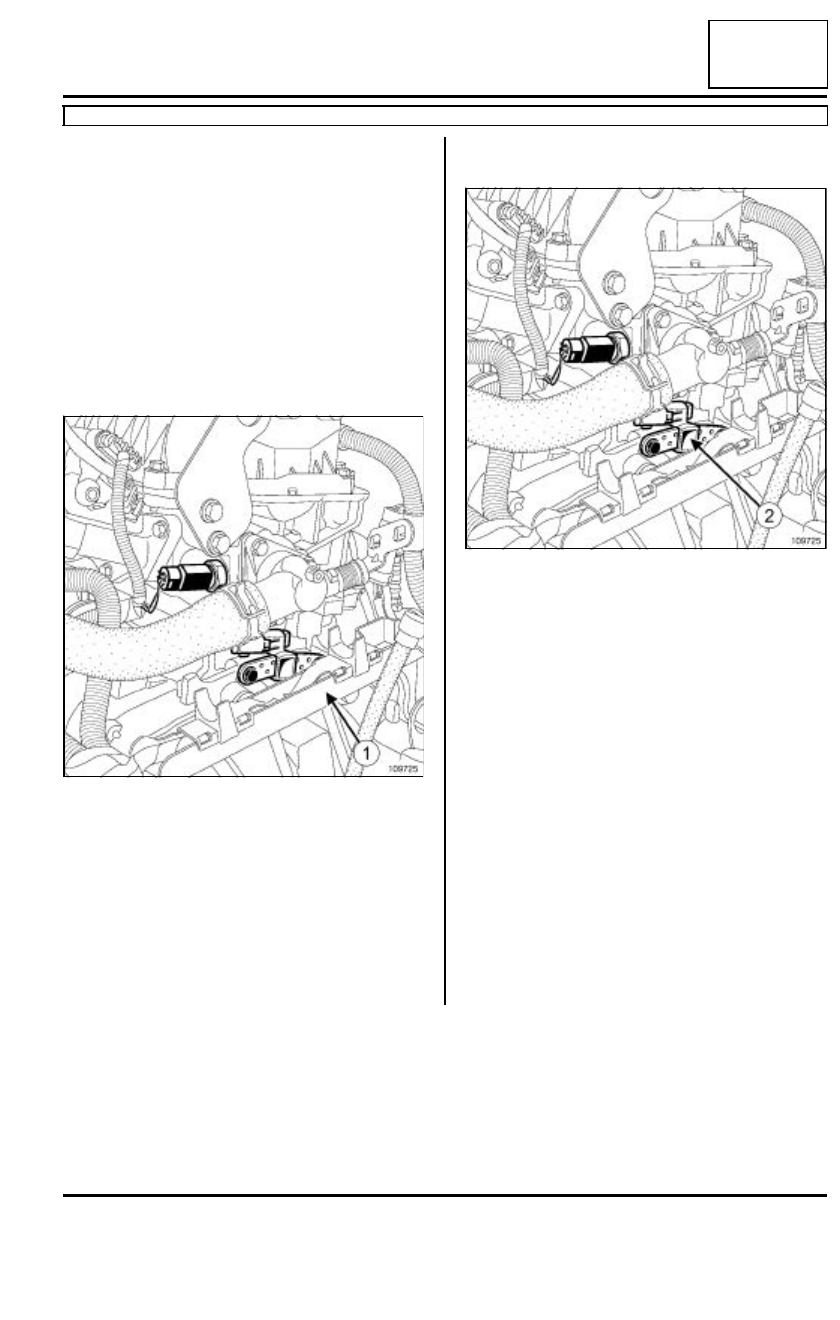

Extraer las fijaciones del soporte (1) del cableado
del motor en la caja de velocidades.

Apartar el soporte del cableado del motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el captador de régimen y de posición (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de régimen y de posición.

II - ETAPA FINAL

Colocar el soporte del cableado del motor.

Conectar el captador de régimen y de posición.

Colocar:

- el manguito de refrigeración en el soporte del ca-

bleado del motor,

- la carcasa del filtro de aire (consultar 12AMezcla

carburadaCarcasa del filtro de aire: Extrac-
ción - Reposición
, página 12A-11).

Conectar la batería (consultar Batería: Extracción -
Reposición
).

109725

109725

17B

-

26

INYECCIÓN GASOLINA

Captador de régimen y de posición: Extracción - Reposición

K4J o K4M

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento
).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición
).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desconectar el conector (1) del captador de régi-
men y de posición.

Extraer el captador de régimen y de posición (2).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de régimen y de posición.

Conectar el conector del captador de régimen y de
posición.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición
).

114214

17B

-

27

INYECCIÓN GASOLINA

Calculador de inyección de gasolina: Extracción - Reposición

D4F

17B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería .(consultar Batería: Extrac-
ción - Reposición
).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

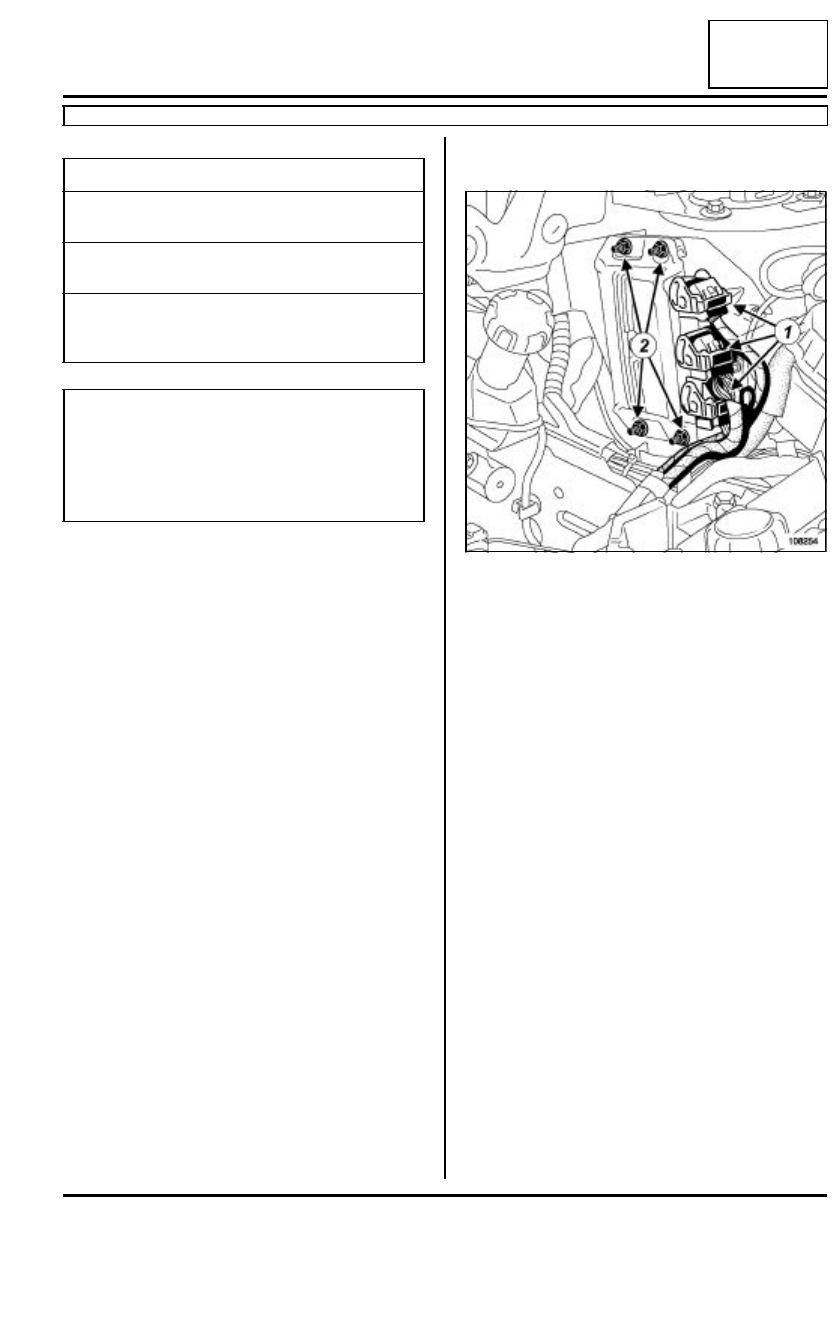

Desconectar los tres conectores (1) del calculador
de inyección de gasolina.

Extraer:

- los tornillos de fijación (2) del calculador de inyec-

ción de gasolina,

- el calculador de inyección de gasolina.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el calculador de inyección de gasolina.

Apretar al par los tornillos de fijación del calcula-
dor de inyección  (10 N.m)
.

Conectar los tres conectores del calculador de
inyección de gasolina.

II - ETAPA FINAL

Conectar la batería (consultar Batería: Extracción -
Reposición
).

Apretar a los pares:

- las tuercas de fijación en los bornes de la bate-

ría (6 N.m),

- los tornillos de fijación de la boca bajo la rejilla

de alero (6,5 N.m).

Pares de apriete

m

tornillos de fijación del
calculador de inyección

10 N.m

tuercas de fijación en
los bornes de la batería

6 N.m

tornillos de fijación de la
boca bajo la rejilla de
alero

6,5 N.m

Nota:

El calculador de inyección debe memorizar los
topes MÍNIMO y MÁXIMO de la caja mariposa
motorizada así como la posición de la corona den-
tada del volante motor después de sustituir el cal-
culador de inyección.

108254
