MULTIPLEXADO

Diagnóstico - Esquema funcional

88B

88B-8

Diagnóstico - Esquema funcional

1

UPC

2

Calculador de inyección

3

Calculador CVA o CVR

4

Calculador ABS/ESP

5

Calculador lámparas de descarga

6

SSPP

7

Cerrojo de columna (para vehículos sin llave)

8

UCH

9

Toma de diagnóstico

10 Cajetín autoescuela (según vehículo)
11 Calculador de dirección asistida
12 Cuadro de instrumentos
13 Calculador de climatización
14 Navegación
15 Calculador del airbag/pretensores

MULTIPLEXADO

Diagnóstico - Prestación

88B

88B-9

Diagnóstico - Prestación

Para mejorar las prestaciones de los vehículos, los
calculadores, cada vez más numerosos, comparten
cada vez más informaciones diversas, buscando
siempre acercarse a un funcionamiento óptimo.

Con el multiplexado, varias informaciones pueden ser
enviadas de un calculador a otros varios por una sola
unión eléctrica.

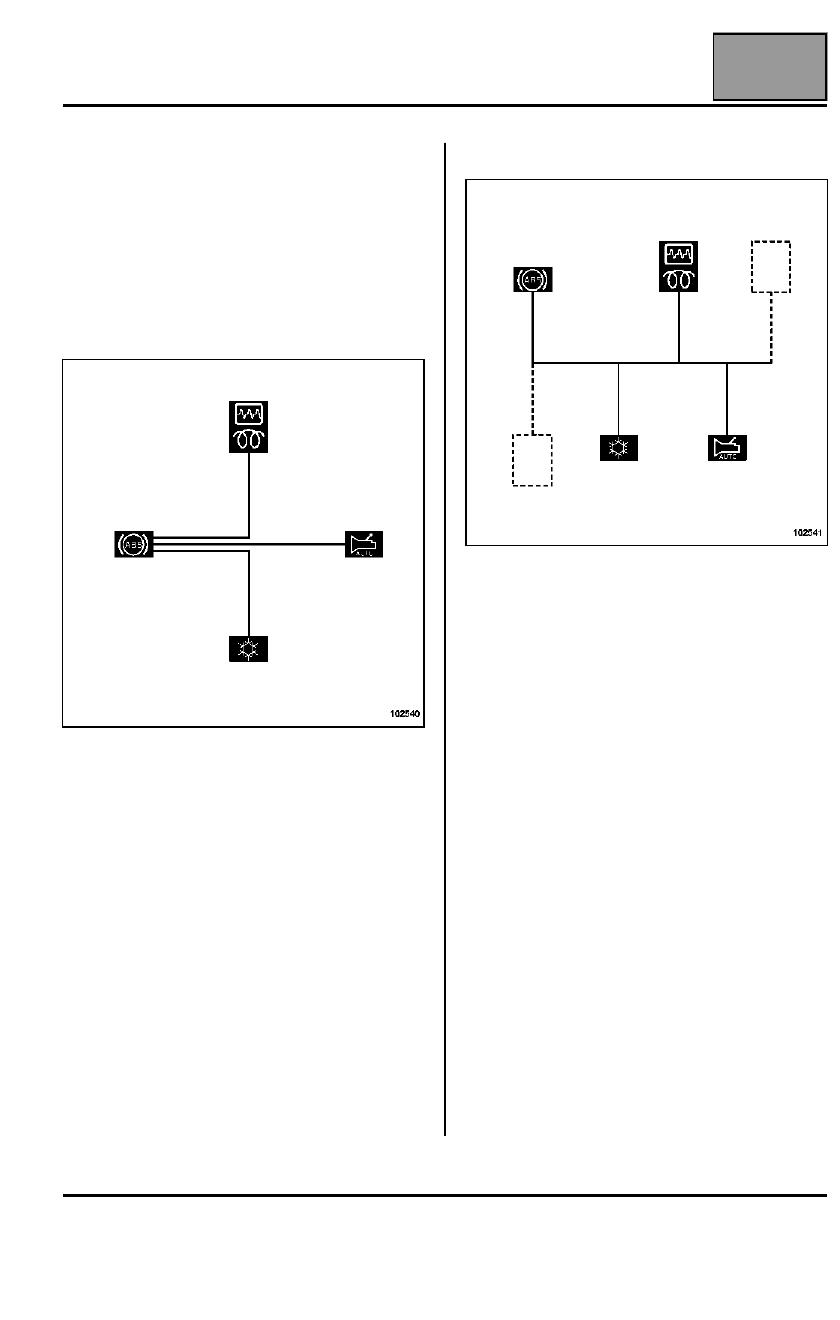

Solución sin el multiplexado

Ejemplo: cada calculador debería poseer su propia
unión eléctrica para explotar la información de la
velocidad del vehículo que procede del ABS. El
número de uniones será tanto mayor cuanto mayor
sea el número de informaciones que se vayan
a compartir.

Solución con el multiplexado

Esta vez, la información de la velocidad del vehículo
es compartida desde el ABS para tantos calculadores
como sea necesario por una sola unión eléctrica.
Todas las demás informaciones pasan también por
esta unión. Así, no hay más que una sola unión
cualquiera que sea el número de informaciones que se
va a intercambiar.

Ventajas del multiplexado

●

Reducción de los costos gracias a la
disminución de la longitud de los cables y del
número de conectores.

●

Disminución de la masa de cableado.

●

Mayor fiabilidad a causa de la reducción del
número de conectores.

●

Facilidad para aislar un elemento defectuoso en
algunos casos.

Funcionamiento del multiplexado

Tomemos el ejemplo de una línea de metro por la que
transitan numerosos pasajeros. Incluso si sus puntos
de salida y de llegada no son los mismos, todos ellos
toman la misma línea, pero por diferentes ramas, en
función del momento en el que comienzan desde su
punto de partida.

El principio de funcionamiento de la red multiplexada
es sensiblemente similar.

MULTIPLEXADO

Diagnóstico - Prestación

88B

88B-10

Diagnóstico - Prestación

1) El calculador emisor formatea la información que va
a transmitir en una trama identificable por los otros
calculadores.

2) El calculador emisor espera que la red esté libre, es
decir que ninguna otra trama sea emitida por otro
calculador.

3) El calculador emite su trama.

4) Todos los demás calculadores reciben la trama
emitida. Gracias al formateo realizado por el emisor,
cada receptor determina si esta trama le está
destinada o no.

5) Los receptores envían un acuse de recibo al emisor
para validar el envío. Si el emisor no recibe ningún
acuse de recibo, entonces reenvía su trama.

Soporte de la trama

Las tramas son transmitidas por dos cables eléctricos
trenzados para evitar las perturbaciones
electromagnéticas. Estos cables se denominan
CAN H y CAN L.

Para limitar los parásitos eléctricos durante la
transmisión, las tensiones presentes en los dos cables
son diferenciales. Además, unas resistencias de fin de
línea de 120

Ω

 están colocadas en los extremos de la

red (en los calculadores del airbag y de inyección)
para atenuar las reflexiones de las señales eléctricas.

Las señales eléctricas utilizadas son digitales, es
decir, que no se pueden tener más que dos niveles de
tensión diferencial denominados "estado recesivo"
(que corresponde a un nivel 1 lógico) y "estado
dominante" (que corresponde a un nivel 0 lógico).

El estado es recesivo cuando la diferencia de
potencial entre CANH y CANL es nula (CANH =
CANL = 2,5 V). El estado es dominante cuando la
diferencia de potencial entre CANH y CANL es igual
a 2 V aproximadamente (CANH = 3,5 V y CANL =
1,5 V).

Contenido de la trama

Una trama CAN consta de varios grupos de bits
contiguos:

1

Un campo que indica el inicio de la trama.

2

Un campo de arbitraje que indica la dirección de la
trama que permite a los calculadores destinatarios
reconocerla de entre los otros. Este campo da
también la prioridad de emisión cuando varios
calculadores quieren emitir a la vez.

3

Un campo de control que da las diversas
informaciones sobre la trama.

4

Un campo que contiene los datos que se van
a transmitir.

5

Un campo de validación de la trama que permite
hacer segura la transmisión, así como el acuse de
recibo que indica que la trama ha sido bien
recibida.

6

Un campo que indica el fin de la trama.

Diagnóstico

Los calculadores multiplexados provistos de una unión
de diagnóstico tienen un sistema de diagnóstico de la
red multiplexada.

Cada calculador vigila su capacidad para emitir y la
llegada regular de las tramas procedentes de otros
calculadores. Cualquier anomalía constatada se
traduce por una o varias averías presentes
o memorizadas en la red multiplexada. Estas averías
están reagrupadas bajo un formato común a todos los
calculadores en una trama dedicada al diagnóstico.

En Post-Venta, estas averías pueden ser visualizadas
por los útiles de diagnóstico para identificar la o las
uniones intercalculadores que fallan y para deducir la
naturaleza y la localización del fallo.

Un test de la red multiplexada es impuesto por el útil
de diagnóstico cada vez que se conecta éste en el
vehículo.

MULTIPLEXADO

Diagnóstico - Modos degradados y refugios

88B

88B-11

Diagnóstico - Modos degradados y refugios

La función multiplexado no posee estrategia de modo
refugio.

No obstante, la función multiplexado puede tener una
particularidad de funcionamiento.

Cuando el cable CANL está en cortocircuito a masa, la
red multiplexada sigue funcionando. La tensión
presente en CANH no es entonces diferencial, sino
mediante puesta a masa.
