MULTIPLEXADO

Diagnóstico - Preliminares

88B

88B-4

CALCULADORES

– Válidos: contorno verde, escritura verde.
– No detectados: contorno rojo, escritura roja.
– No diagnosticables: contorno negro, escritura negra.
– No reconocidos: contorno rojo, escritura roja + punto de exclamación.

SEGMENTOS

– Válidos: trazo verde.
– Con fallo: trazo rojo.
– No diagnosticados: trazo negro.

Interpretación de los cuadros del resultado del test

En la pestaña "Anomalías", los calculadores están clasificados en las categorías siguientes:

– "No detectados", cuando el calculador no ha respondido a la demanda de identificación del útil.

En la categoría de los calculadores "no detectados", los calculadores se clasifican según las categorías
"Contienen la configuración de la red multiplexada" o "No contienen la configuración de la red
multiplexada".

– "No reconocidos", cuando el calculador ha sido detectado aunque su respuesta no permita identificarlo.

En la pestaña "Información" los calculadores están clasificados y definidos como:

– "No es diagnosticable", cuando el calculador no es diagnosticable por el útil y por ello no es interrogado.
– "Válido", cuando el calculador ha respondido correctamente a la demanda del útil.

Si el icono "continuar" está seleccionado en la esquina inferior derecha, una nueva pantalla aparece con la pestaña
siguiente:

Pestaña "Resultados", los calculadores están clasificados en las categorías siguientes:

– "Con fallo", cuando el calculador ha sido reconocido y con un número de fallo no nulo.
– "Sin fallo", cuando el calculador ha sido detectado, reconocido y sin fallo.
– "No reconocido", cuando el calculador ha sido detectado aunque su respuesta no permita identificarlo.
– "No detectado", cuando el calculador no da respuesta aunque es diagnosticable.

MULTIPLEXADO

Diagnóstico - Preliminares

88B

88B-5

TEST POR FUNCIÓN

El Test por función se obtiene haciendo clic en el icono "lista de las funciones".

– La pantalla de los tests de las funciones del vehículo se presenta de la misma forma que el test de la red

multiplexada, con un esquema de la arquitectura de la red si éste es conocido y visualizado.

– En la pestaña "Función", se presentan los diferentes calculadores que participan en las funciones repartidas

o no en varios calculadores.

– La pestaña "Infos" presenta las otras funciones posibles aplicadas al vehículo concernido.
– La selección de una función en la lista de las funciones permite destacar en el esquema los calculadores que

no participan en esta función, y pone en evidencia los calculadores implicados para esta función.

– El botón "Diagnosticar" permite acceder al diagnóstico de la función cuando se selecciona una de ellas en la

lista de las funciones.

AYUDA A LA REPARACIÓN

●

Ayuda para la detección del calculador o del segmento que falla:

En caso de parálisis global de la red multiplexada, este mando permite aislar los segmentos de la red
multiplexada y así dejar fuera los segmentos que responden correctamente al útil. Esto permite detectar más
fácilmente el origen de la avería.
El algoritmo de ayuda a la localización de las averías se realiza con el objetivo de tratar los fallos eléctricos presentes
en la CAN únicamente, es imperativo que los conectores y calculadores que no están conectados a la CAN V no
sean tenidos en cuenta.

●

Un control por medidas físicas para los fallos de la red multiplexada:

Cuando un segmento de la red multiplexada esta en cortocircuito, los calculadores no pueden comunicar entre sí ni
con el útil de diagnóstico. En ese momento, el test de la red está fuera de servicio.
El útil CLIP puede determinar a través de medidas eléctricas en la red multiplexada CAN H y CAN L algunos tipos
de fallos. Es capaz de determinar: un cortocircuito CAN L/CAN H, un cortocircuito CAN L/+ 12 V, un cortocircuito
CAN H/+ 12 V, un cortocircuito CAN H/masa.
Por la desconexión de los conectores y después de los calculadores, es posible determinar o sospechar el segmento
implicado en el fallo de la red multiplexada.

MULTIPLEXADO

Diagnóstico - Lista y localización de los elementos

88B

88B-6

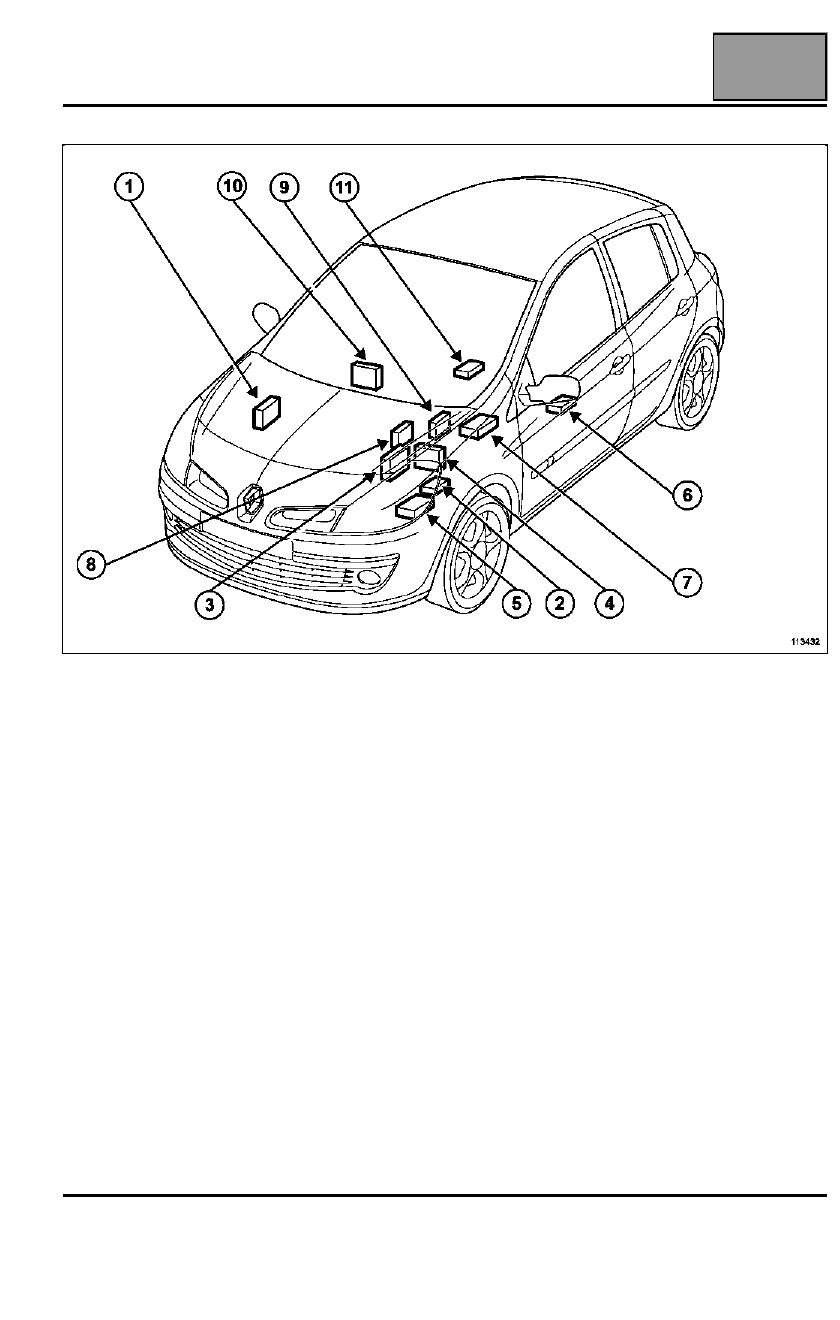

Diagnóstico - Lista y localización de los elementos

El multiplexado permite el intercambio de informaciones entre diferentes calculadores del vehículo, tales como:

1

El calculador del ABS/ESP

2

la UPC

3

el calculador de inyección

4

el calculador de la caja de velocidades

5

el calculador de las lámparas de descarga

6

el SSPP

7

la UCH

8

el calculador de DAE + cerrojo de columna (para vehículo sin llave únicamente)

9

el cuadro de instrumentos

10 el calculador de climatización
11 el calculador del airbag

MULTIPLEXADO

Diagnóstico - Lista y localización de los elementos

88B

88B-7
