13B
-
61
INYECCIÓN DIÉSEL
Tubo de alta presión entre rampa e inyector: Extracción - Reposición
K9K, y 764
13B

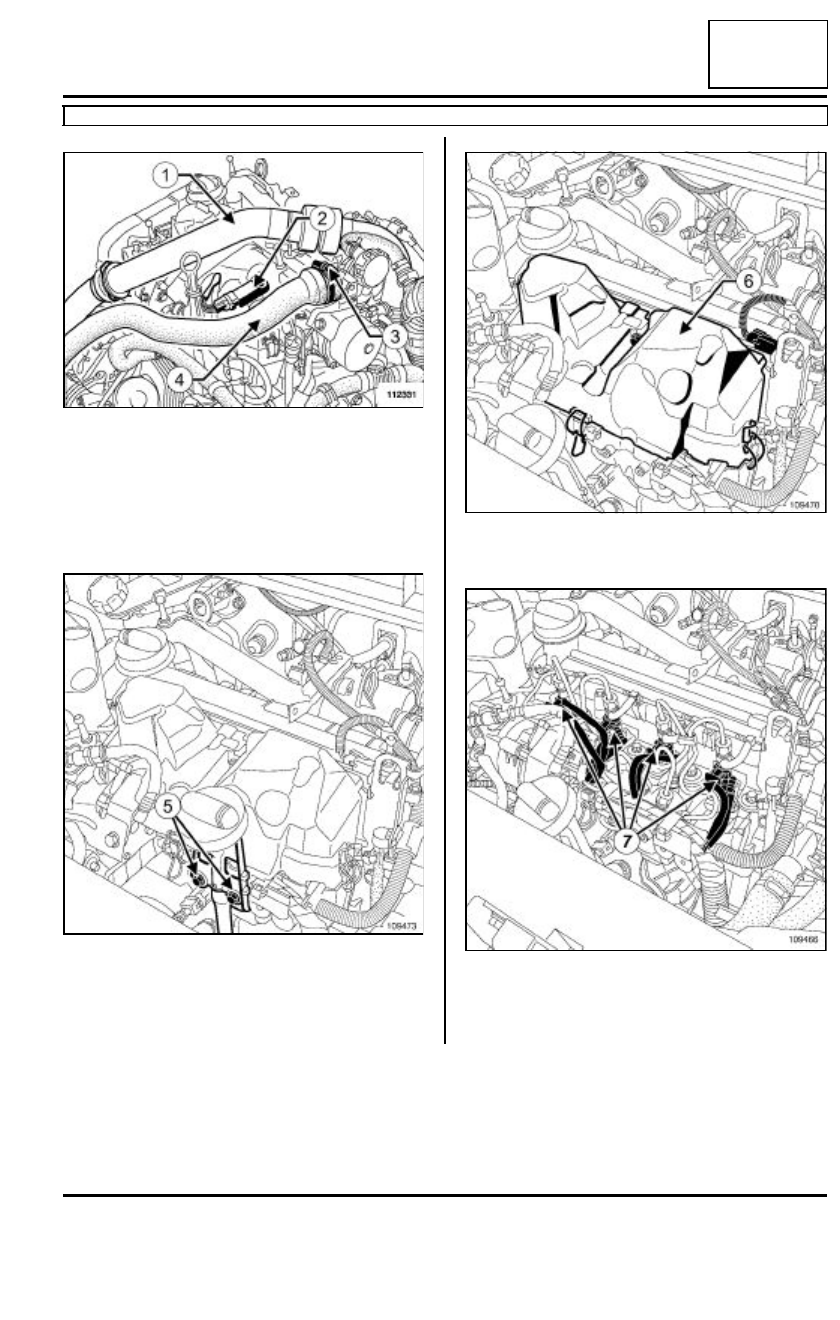

Extraer el tubo de alta presión concernido y tirarlo a
la basura.
Colocar los tapones de limpieza apropiados.
REPOSICIÓN
I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN
En caso de sustituir los cuatro tubos de alta presión:
- extraer el soporte de la tapa antiproyección de
gasóleo,
- aflojar unas vueltas las tuercas de fijación de la
rampa de inyección (la rampa debe quedar sus-
pendida).
II - REPOSICIÓN DE LA PIEZA ESTUDIADA
Sacar el tubo de alta presión nuevo de su bolsa de
plástico de plástico.
Extraer los tapones de limpieza:
- de la rampa de inyección,
- de la entrada de carburante del inyector.
Aproximar con la mano y hasta que hagan contacto
las tuercas del tubo de alta presión comenzando por
el lado rampa de inyección.
En caso de sustituir los cuatro tubos de alta presión:
- Apretar al par las tuercas de fijación de la rampa
de inyección (28 N.m),
- Colocar el soporte del protector de la rampa de
inyección.
Apretar al par las tuercas del tubo de alta presión
(24 N.m) mediante el útil (Mot. 1746) o (Mot. 1566)
comenzando por el lado rampa de inyección.
III - ETAPA FINAL
Colocar:
- los tornillos de fijación del conducto de la varilla de
aceite,
- la varilla de aceite,
- la tapa del protector de la rampa de inyección,
- las fijaciones de la tapa del protector de la rampa
de inyección.
Aflojar la tuerca de fijación del tubo de aire en la en-
trada del cambiador aire - aire en el alternador.
Colocar el conducto de aire entre el turbocompresor
y el tubo de aire en la entrada del cambiador.
Encajar el conducto de aire en el turbocompresor y
en el tubo de aire en la entrada del cambiador.

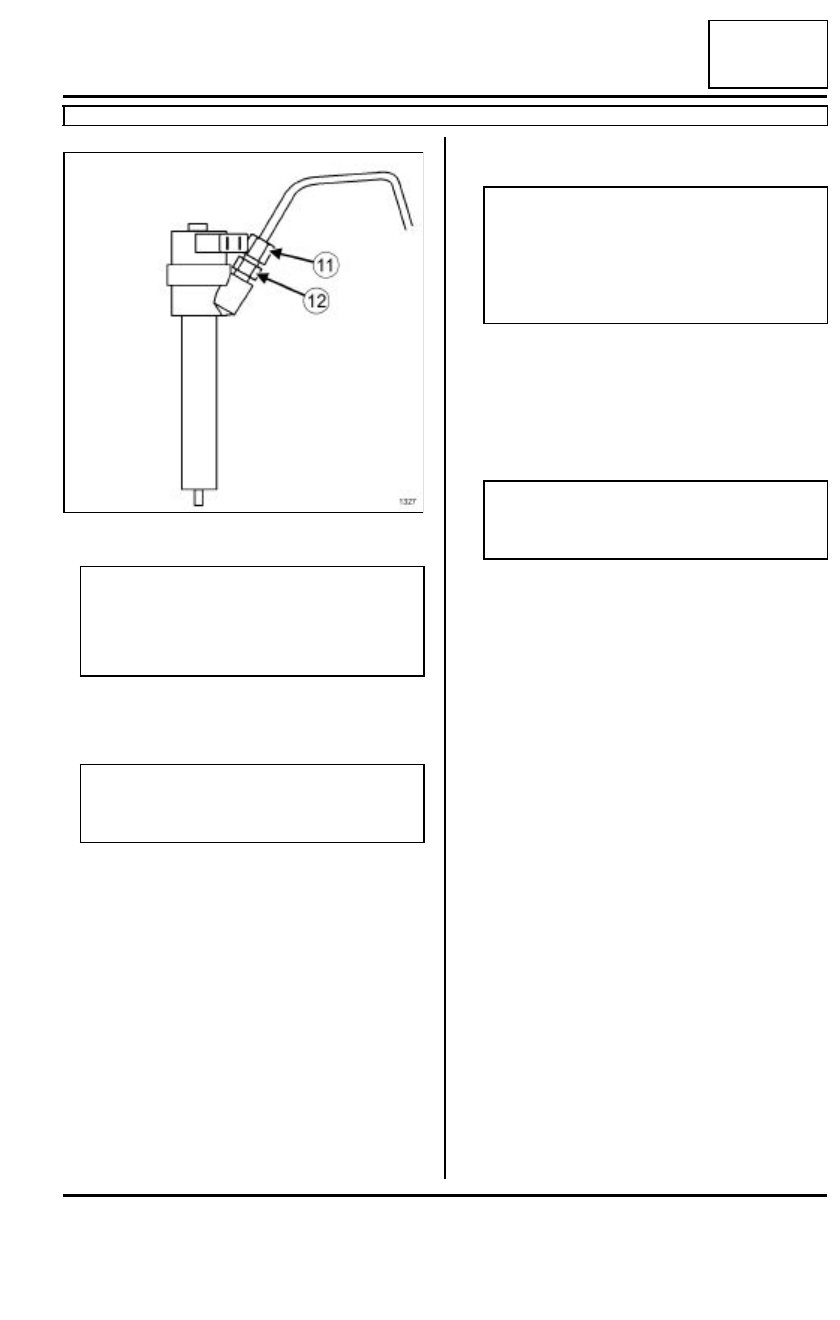

1327
ATENCIÓN
Al aflojar los racores (11) del tubo de alta presión
en el portainyector, bloquear imperativamente la
tuerca (12) de sujeción del filtro-varilla con una
contra-llave.
Nota:
Prever la caída de carburante. Limpiar con toalli-
tas nuevas.
ATENCIÓN
Extraer los tapones de limpieza únicamente
antes de conectar las canalizaciones del circuito
de carburante.
Los tapones son de uso único. No se deben utili-
zar de nuevo.
Nota:
Si el kit de tubos nuevo no contiene dosis, no
lubricar las roscas del tubo (tubo auto-lubricado).
