13B

-

57

INYECCIÓN DIÉSEL

Tubo de alta presión entre bomba y rampa: Extracción - Reposición

K9K, y 766 o 768

13B

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Extraer los tapones de limpieza.

Posicionar la oliva del tubo de alta presión en el
cono de la salida de alta presión de la bomba de alta
presión.

Posicionar la oliva del tubo de alta presión en el
cono de la entrada de la rampa de inyección.

Aproximar las tuercas del tubo de alta presión con la
mano, comenzando por la tuerca lado rampa.

Preapretar ligeramente las tuercas del tubo de alta
presión.

Apretar al par el tubo de alta presión (24 N.m).

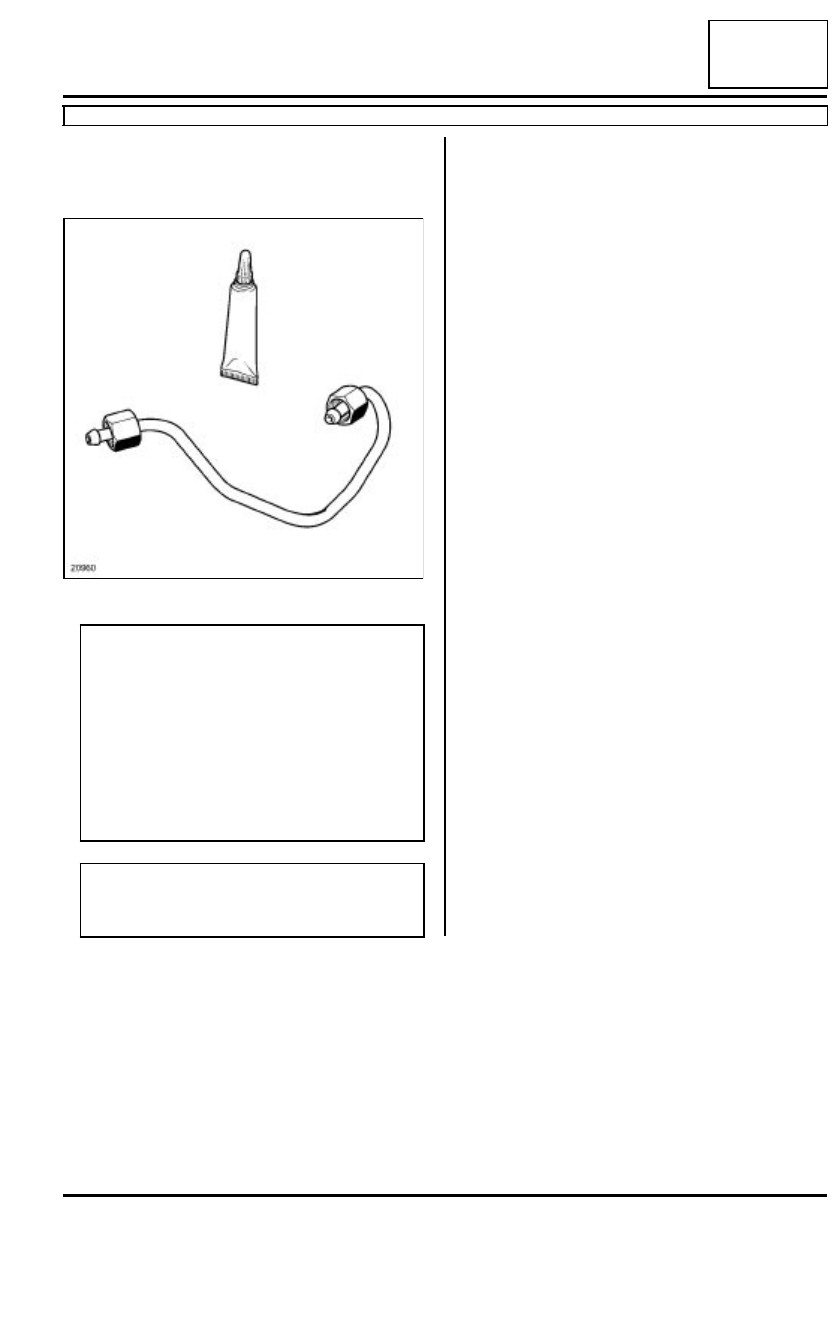

20960

ATENCIÓN

Antes de montar un tubo de alta presión, lubrifi-
car ligeramente las roscas de la tuerca con el
aceite contenido en la dosis suministrada con la
pieza nueva.

Prestar atención para no introducir aceite en el
tubo de alta presión.

No lubrificar los tubos de alta presión suministra-
dos sin dosis, estos tubos de alta presión están
autolubrificados.

ATENCIÓN

No retirar los tapones de limpieza hasta el último
momento para cada uno de los órganos.

13B

-

58

INYECCIÓN DIÉSEL

Tubo de alta presión entre bomba y rampa: Extracción - Reposición

K9K, y 766 o 768

13B

III - ETAPA FINAL

Colocar el canalón en la rampa de inyección y apre-
tar al par las tuercas del canalón en la rampa  (21
N.m).

Conectar:

- el captador de presión de la rampa esférica de

inyección,

- el tubo de retorno del gasóleo que une los inyecto-

res a la bomba de alta presión,

- los tubos de alimentación y de retorno de gasóleo,

- los conectores eléctricos de la bomba de alta pre-

sión.

Conectar los conectores:

- de los inyectores,

- de las bujías de precalentamiento.

Colocar la tapa del protector de la rampa de inyec-
ción.

Colocar la varilla de aceite.

Poner los tornillos de fijación de la varilla de aceite.

Colocar el conducto de admisión y apretar su abra-
zadera.

Conectar el captador de presión de aire de admi-
sión.

Aflojar la tuerca de fijación del tubo de aire de la en-
trada al intercambiador aire - aire del alternador.

Colocar el conducto de aire entre el turbocompresor
y el tubo de aire de la entrada al intercambiador.

Encajar el conducto de aire en el turbocompresor y
en el tubo de aire de la entrada al intercambiador.

Apretar el tornillo del conducto de aire en la tapa de
la culata.

Apretar al par la tuerca de fijación del tubo de aire
de la entrada al intercambiador en el alternador
(8 N.m).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Cebar el circuito de gasóleo mediante la bomba de
cebado.

ATENCIÓN

Verificar la ausencia de fuga de gasóleo:

- controlar la estanquidad tras la reparación (con-

sultar  13B, Inyección diésel,  Tubo de alta
presión: Control, página 13B-102),

- Hacer girar el motor al ralentí hasta que se

ponga en marcha el motoventilador,

- acelerar varias veces en vacío,

- realizar una prueba en carretera,

- cortar el contacto,

- Verificar la ausencia de fuga de gasóleo:

13B

-

59

INYECCIÓN DIÉSEL

Tubo de alta presión entre rampa e inyector: Extracción - Reposición

K9K, y 764

13B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador (consultar Ve-
hículo: Remolcado y levantamiento).

Cortar el contacto y esperar 30 s antes de intervenir
en el sistema de inyección.

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Quitar el protector del motor.

Extraer la parte superior (1) del conducto de sobrea-
limentación.

Desconectar el captador de presión de aire de admi-
sión (2).

Aflojar la abrazadera (3).

Apartar el conducto de admisión (4).

Utillaje especializado indispensable

Mot. 1746

Llave  independiente
para apriete tubo
bomba de alta presión

Mot. 1566

Llave para extraer los
tubos de alta presión,
sustituye al Mot.1383

Material indispensable

útil de diagnóstico

Pares de apriete

m

tuercas de fijación de la
rampa de inyección

28 N.m

tuercas del tubo de alta
presión

24 N.m

tuerca de fijación del
tubo de aire en la
entrada del cambiador
en el alternador

8 N.m

ATENCIÓN

Antes de realizar la intervención en el vehículo, pro-
veerse:

- de un kit de tapones de limpieza nuevos (referen-

cia 77 01 476 857  ),

- de toallitas de limpieza (referencia 77 11 211 707

),

- del producto limpiador (referencia 77 11 224 188

).

ATENCIÓN

Piezas que hay que sustituir sistemáticamente:

- todos los tubos de alta presión extraídos.

IMPORTANTE

Antes de inter venir en el circuito de inyección,
verificar mediante el útil de diagnóstico:

- que la rampa no esté ya bajo presión,

- que la temperatura del carburante no sea alta.

Respetar imperativamente, en cada intervención,
las consignas de seguridad y de limpieza(consul-
tar  13B,  I nyección diésel,  Inyección diésel:
Precauciones para la reparación, página 13B-
11).

112331

13B

-

60

INYECCIÓN DIÉSEL

Tubo de alta presión entre rampa e inyector: Extracción - Reposición

K9K, y 764

13B

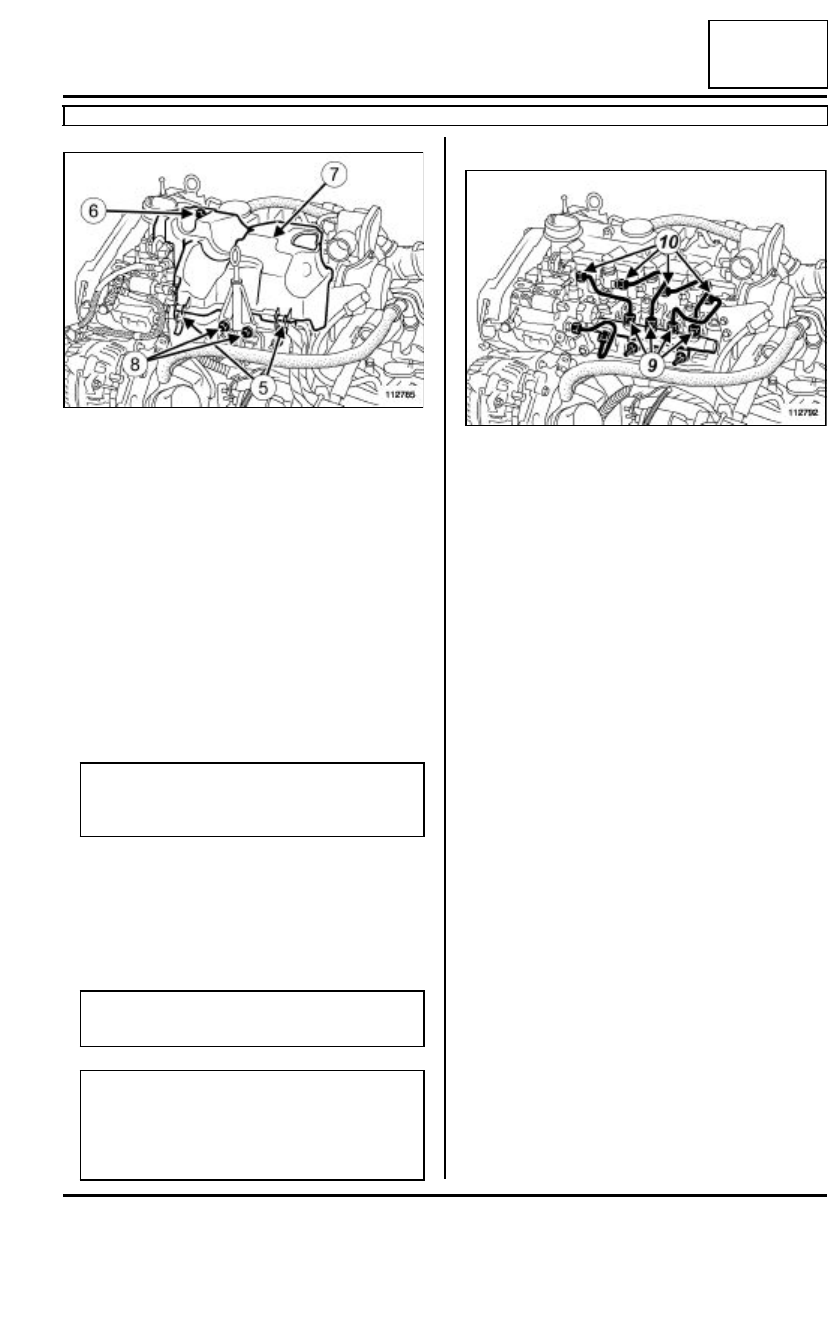

Soltar las grapas (5) de la tapa del protector de la
rampa de inyección.

Extraer:

- el tornillo de fijación (6) de la tapa del protector de

la rampa de inyección,

- la tapa del protector de la rampa de inyección (7),

- la varilla de aceite,

- los tornillos de fijación (8) del conducto de la varilla

de aceite.

Apartar el conducto de la varilla de aceite.

Proteger el alternador de la caída de carburante.

Poner el producto limpiador en un recipiente.

Empapar el pincel con producto limpiador y después
limpiar los racores de los tubos de alta presión entre
la rampa de inyección y los inyectores

Soplar las zonas limpiadas con aire comprimido y
después limpiarlas con ayuda de las toallitas de lim-
pieza nuevas.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Desapretar:

- la tuerca del tubo de alta presión entre la rampa de

inyección y el inyector lado rampa (9),

- la tuerca del tubo de alta presión entre la rampa de

inyección y el inyector lado inyector (10).

112785

IMPORTANTE

Llevar guantes de protección durante la utiliza-
ción del producto limpiador.

IMPORTANTE

Llevar gafas de protección.

ATENCIÓN

Una vez abierto el circuito de carburante, se pro-
híbe soplar con aire comprimido ya que hay
riesgo de introducir impurezas Utilizar las toalli-
tas si es necesario.
