Renault Clio. Manual - parte 43

11A

-

67

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN: PROCEDIMIENTO 1

Calado de la distribución

El primer proceso se aplica para las sustituciones de
todos los elementos que se encuentren en la parte
frontal de la distribución y que no requieran el afloja-
do de una o de las poleas de los árboles de levas.

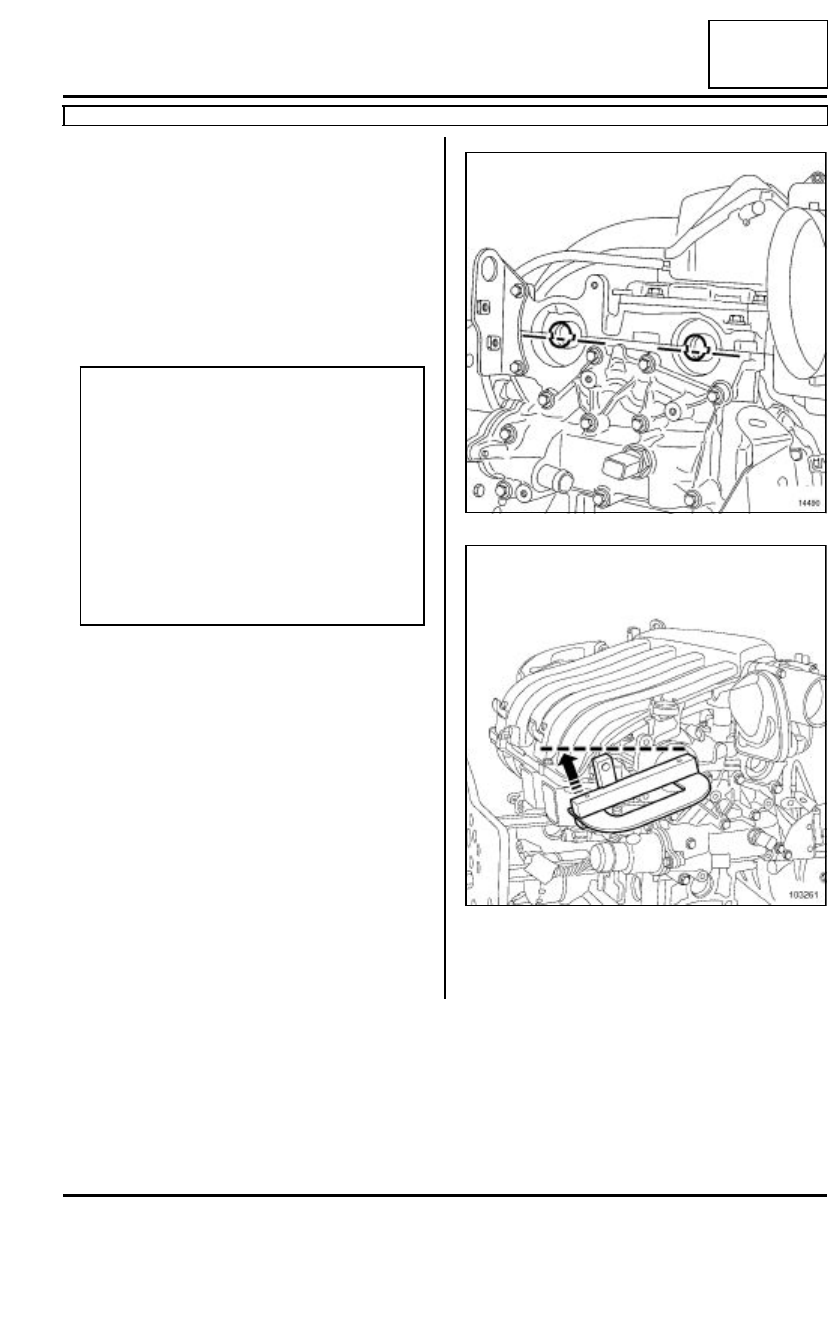

Posicionar las ranuras de los árboles de levas hori-
zontalmente y descentradas hacia abajo girando los
árboles de levas mediante el útil (Mot. 1496) si es
necesario.

ATENCIÓN

Desengrasar:

- el extremo del cigüeñal (lado distribución),

- el diámetro interior y las caras de apoyo del

piñón de distribución del cigüeñal,

- las caras de apoyo de la polea de accesorios

del cigüeñal.

Esto para evitar un desplazamiento de la distri-
bución.

Este patinado origina la destrucción del motor.

14490

103261

11A

-

68

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

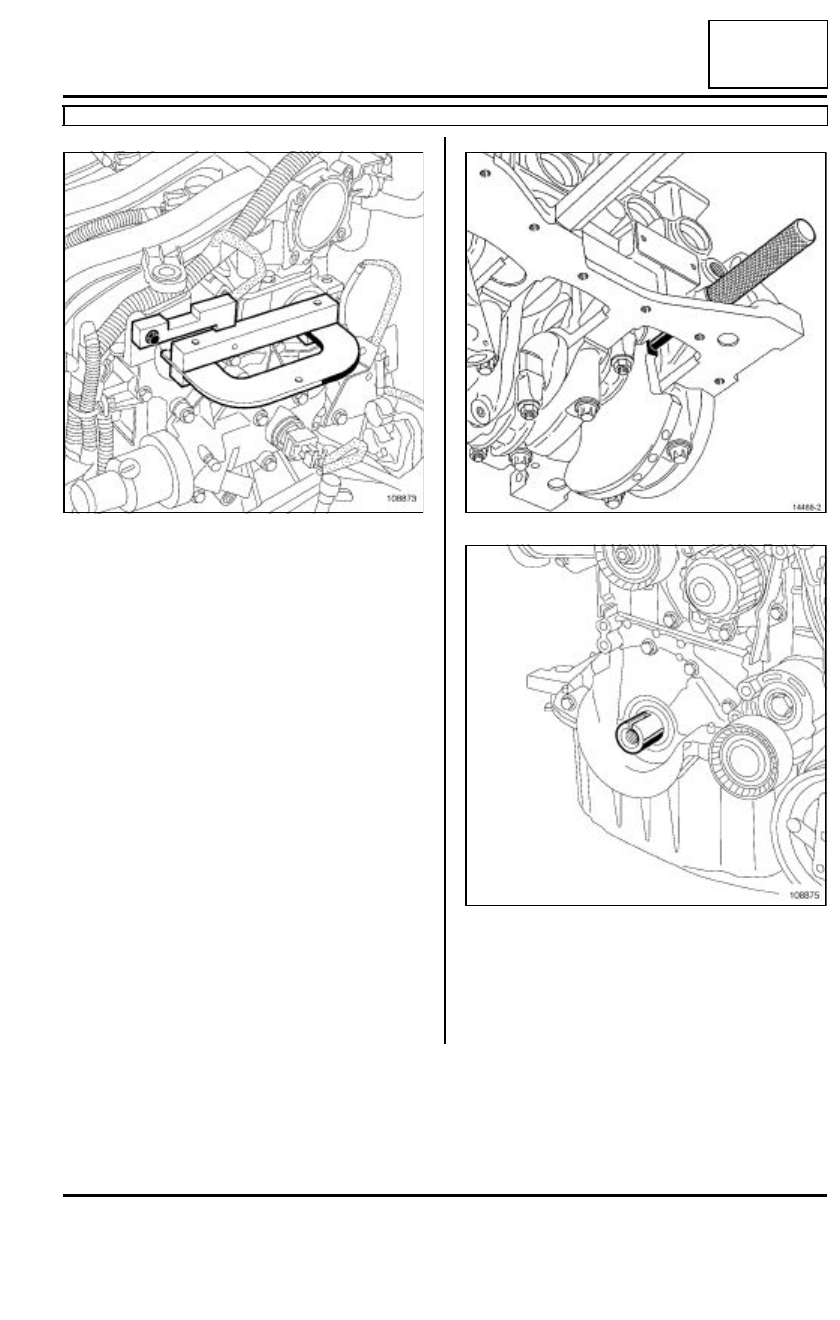

Fijar el útil (Mot. 1496) equipado del útil (Mot. 1750)
en el extremo de los árboles de levas.

Colocar la espiga del Punto Muerto Superior (Mot.
1489).

Verificar que el cigüeñal esté bien apoyado sobre la
espiga de Punto Muerto Superior (Mot. 1489) (la ra-
nura del cigüeñal debe estar orientada hacia arriba).

108873

14489-2

108875

11A

-

69

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

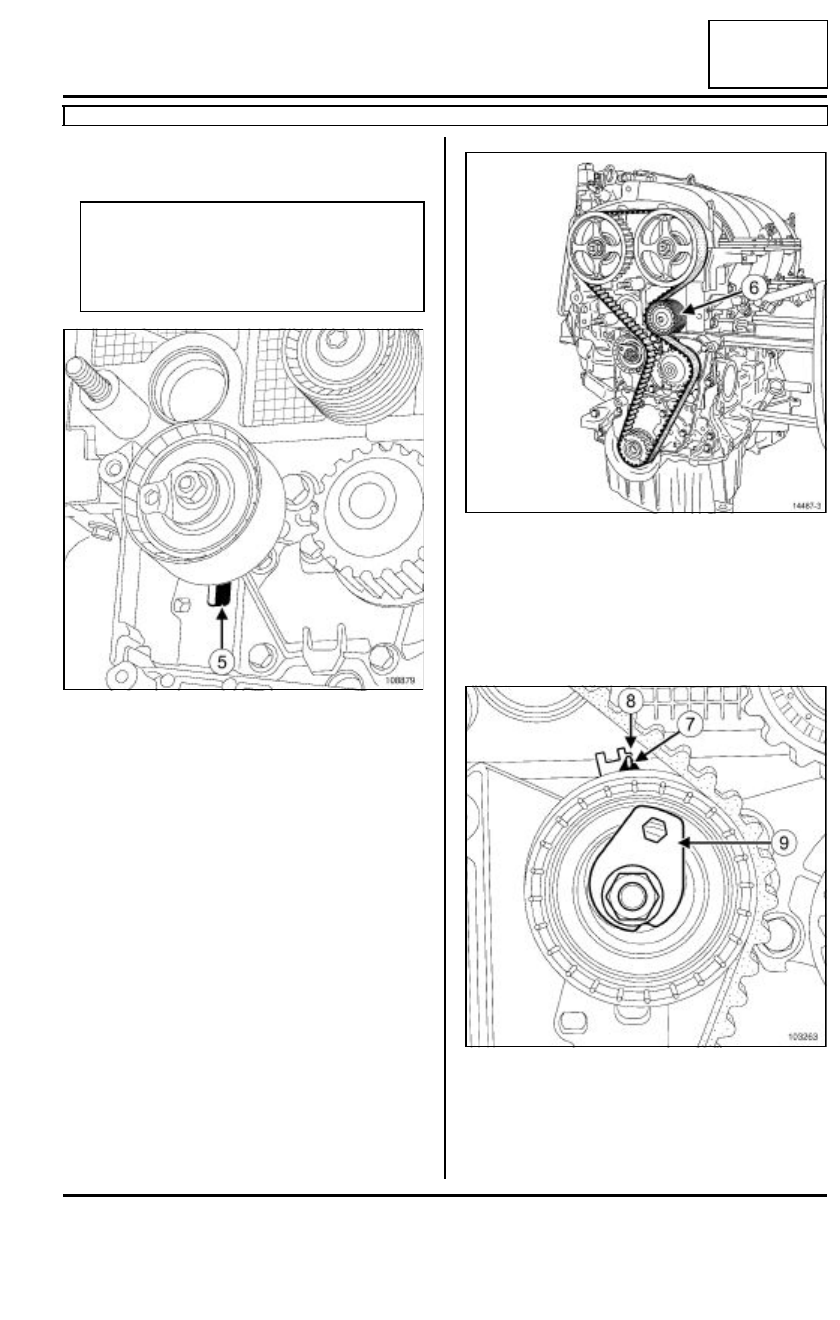

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el rodillo tensor posicionando el espolón del rodillo

tensor en la ranura (5),

- la correa de distribución.

Colocar el rodillo enrollador (6) de distribución.

Apretar al par el tornillo de fijación del rodillo en-
rollador de distribución (45 N.m).

Tensión de la correa

Utilizando una llave hexagonal de 6 mm, llevar el ín-
dice móvil (7) frente a la muesca (8), girando la ex-
céntrica (9) en el sentido de las agujas del reloj.

Apretar al par la tuerca de fijación del rodillo ten-
sor de distribución (7 N.m).

ATENCIÓN

Al efectuar la sustitución de la correa de distribu-
ción, sustituir imperativamente la correa de distri-
bución, los rodillos tensores, el enrollador y el
tornillo de la polea de accesorios del cigüeñal.

108879

14487-3

103263

11A

-

70

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

Colocar:

- el cárter inferior de distribución,

- la polea de accesorios del cigüeñal.

Apretar al par y de modo angular el tornillo de la
polea de accesorios del cigüeñal (40 N.m + 115˚

±±±±

 15˚) (cigüeñal apoyado sobre la espiga de Punto

Muerto Superior).

Extraer:

- el útil de calado de los árboles de levas (Mot.

1496) equipado del útil (Mot. 1750).

- la espiga de Punto Muerto Superior (Mot. 1489).

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución); antes de que finali-
cen las dos vueltas:

- enroscar la espiga de Punto Muerto Superior (Mot.

1489) en el bloque motor,

- llevar lentamente y sin tirones el cigüeñal hasta

apoyarlo sobre la espiga de punto muerto supe-
rior.(Mot. 1489)

Retirar la espiga de punto muerto superior (Mot.
1489).

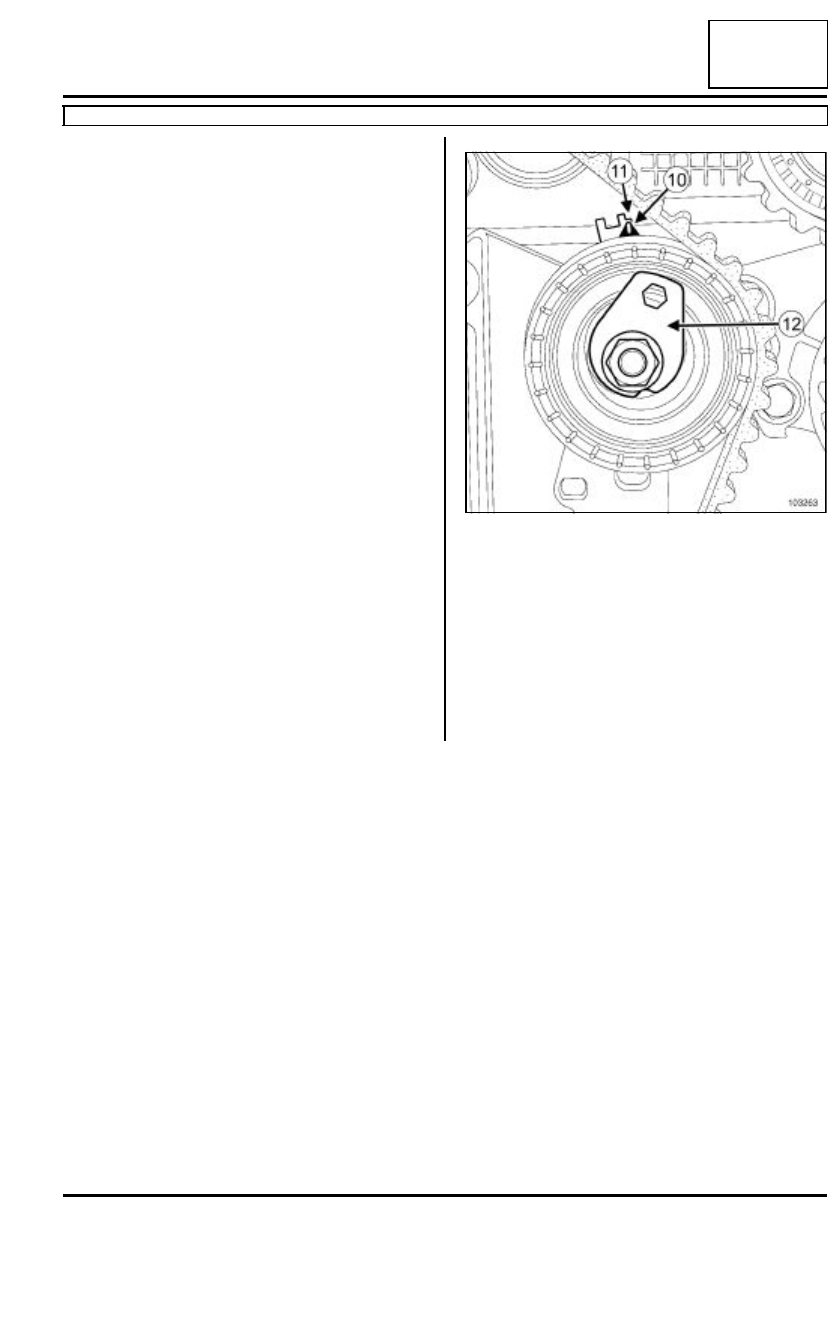

Verificar que el índice móvil (10) esté enfrente de la
muesca (11), si no:

- Aflojar, como máximo una vuelta, la tuerca del ro-

dillo tensor, sujetando a la vez el índice móvil me-
diante una llave hexagonal de 6 mm,

- llevar progresivamente el índice móvil (10) frente a

la muesca (11) girando la excéntrica (12) en el sen-
tido de las agujas del reloj,

Apretar al par la tuerca de fijación del rodillo ten-
sor de distribución (27 N.m).

103263
