Renault Clio. Manual - parte 41

11A

-

59

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

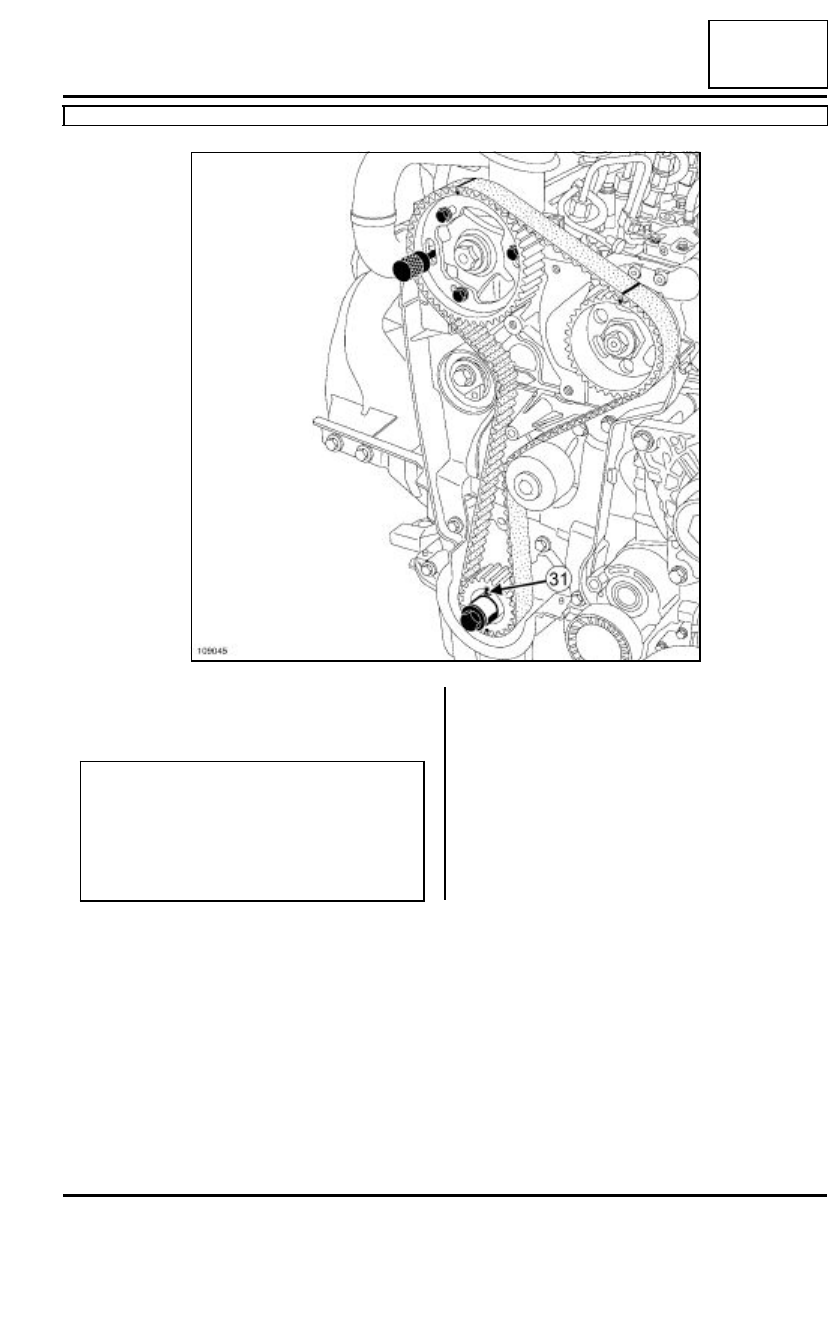

Verificar que la chaveta (31) del piñón de distribu-
ción del cigüeñal esté posicionada verticalmente ha-
cia arriba.

109045

Nota:

Tras las dos vueltas, los índices del rodillo tensor
pueden encontrarse en dos posiciones diferen-
tes.

En función de la posición, la rotación de la excé-
ntrica del rodillo tensor es diferente.

11A

-

60

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

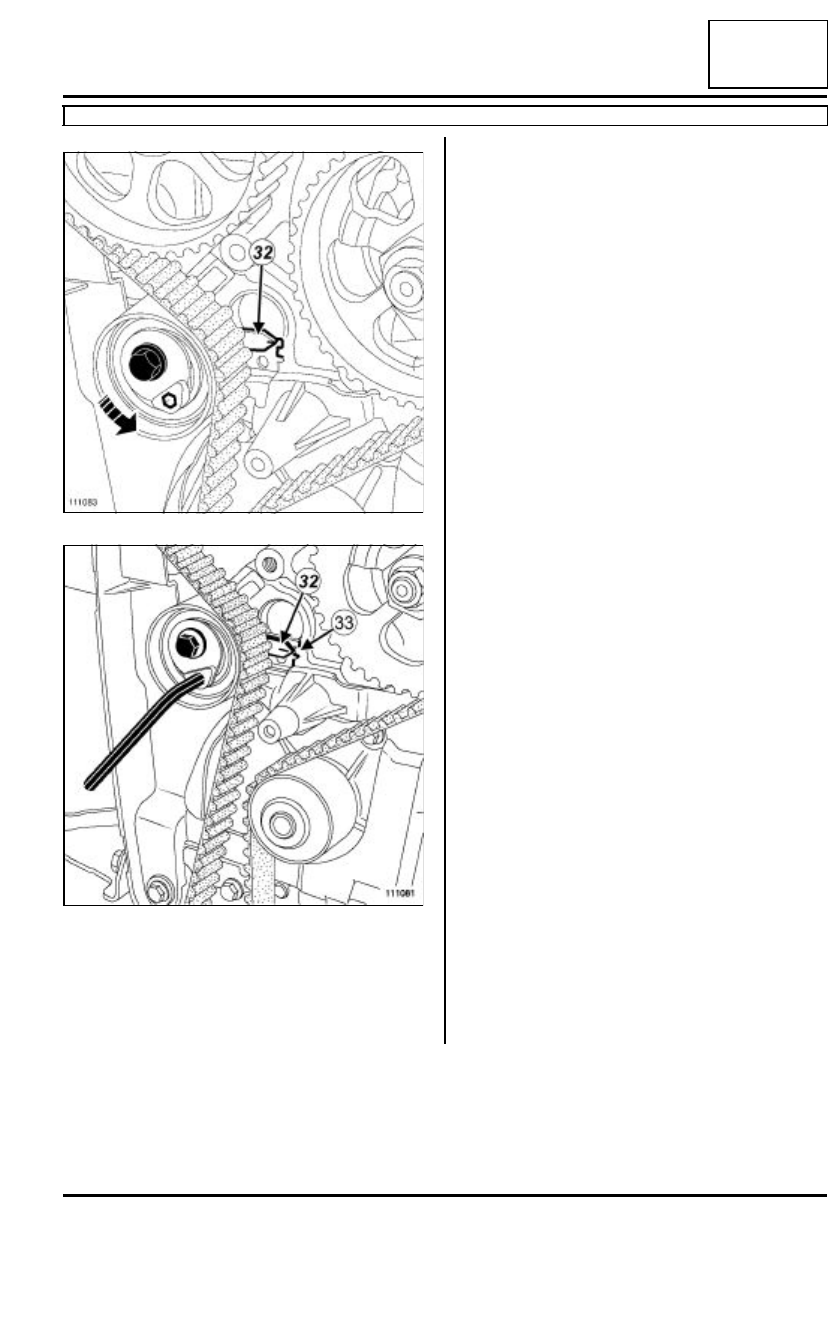

Primera posición

Aflojar una vuelta como máximo el tornillo del rodillo
tensor sujetándolo mediante una llave hexagonal de
6 mm.

Alinear progresivamente el índice móvil (32) girando
la llave en el sentido contrario a las agujas del reloj,
al centro de la ventana de calado (33).

111083

111081

11A

-

61

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

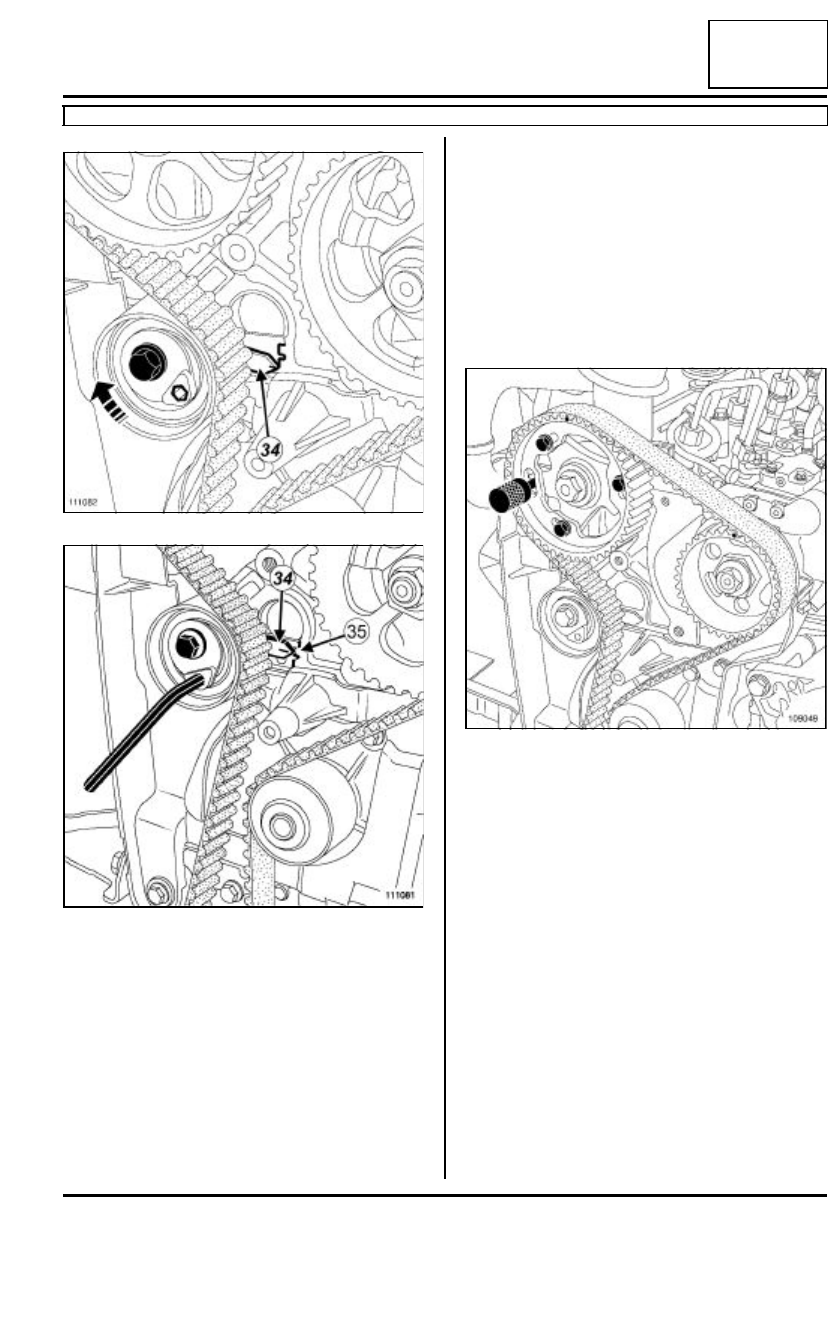

Segunda posición

Aflojar una vuelta como máximo el tornillo del rodillo
tensor sujetándolo mediante una llave hexagonal de
6 mm.

Alinear progresivamente el índice móvil (34), giran-
do la llave en el sentido de las agujas del reloj, al
centro de la ventana de calado (35).

Apretar a los pares:

- el tornillo del rodillo tensor (27 N.m),

- los  tornillos de la corona de la polea del árbol

de levas (14 N.m).

Extraer los útiles:

- espiga de punto muerto superior ,

- espiga de calado de la polea del árbol de levas .

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución). Antes de que el orifi-
cio de la polea del árbol de levas esté enfrente del
orificio de la culata.

Enroscar la espiga de punto muerto superior  en el
bloque motor.

Posicionar lentamente y sin tirones el cigüeñal en
apoyo sobre la espiga de punto muerto superior.

Calar la polea del árbol de levas mediante el útil .

En caso contrario, reanudar la operación de reposi-
ción de la correa de distribución.

111082

111081

109049

11A

-

62

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

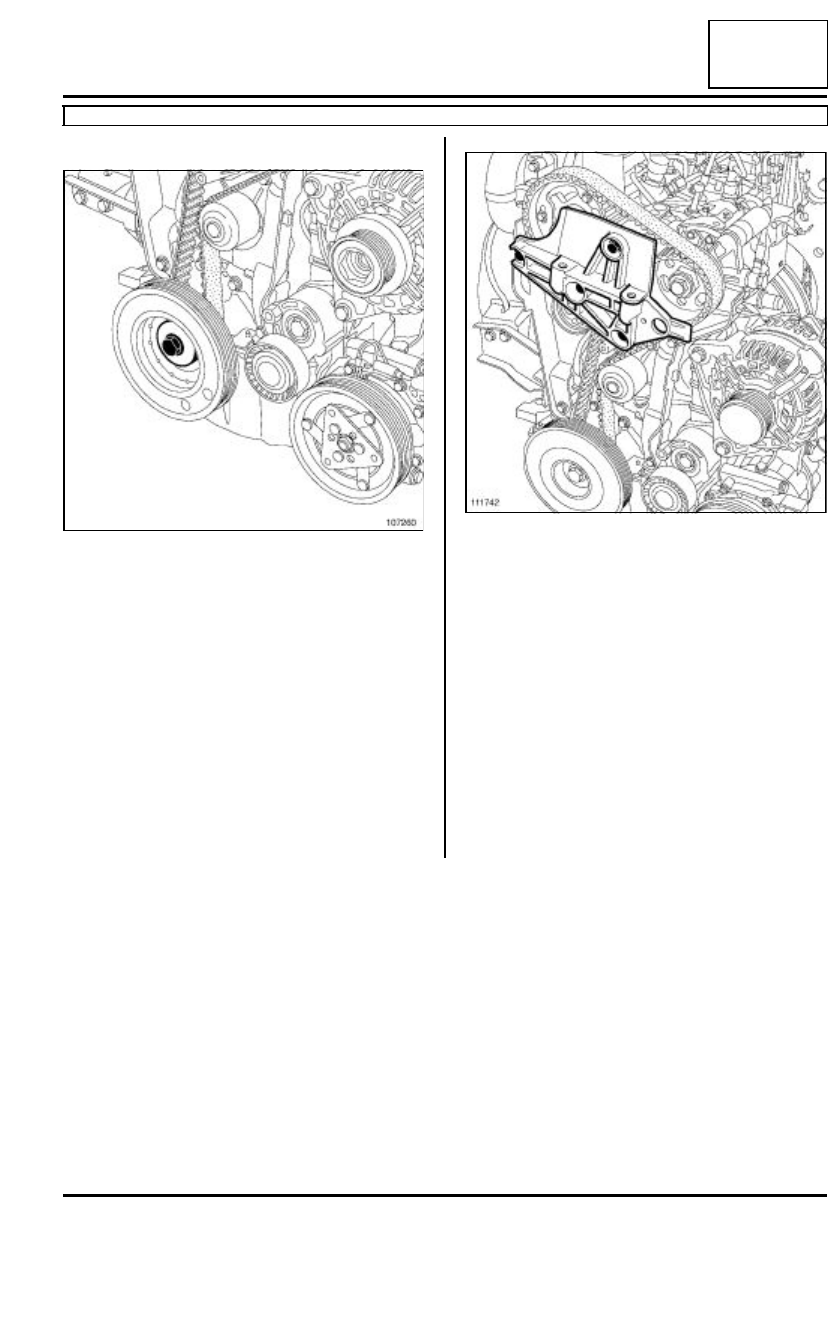

V - ETAPA FINAL

Colocar la polea de accesorios del cigüeñal equipa-
da con un tornillo nuevo.

Apretar al par y de modo angular (cigüeñal apoyado
sobre la espiga de punto muerto superior) el tornillo
M14 de la polea de accesorios del cigüeñal (120
N.m + 95 ˚

±±±±

15˚).

Extraer los útiles:

- espiga de punto muerto superior ,

- espiga de calado de la polea del árbol de levas .

Colocar el tapón de la espiga de punto muerto supe-
rior untando el roscado con JUNTA DE SILICONA
ADHERENTE.

Apretar al par el tapón de la espiga de punto
muerto superior (20 N.m).

Colocar el soporte pendular de la culata.

Apretar al par los tornillos de fijación del soporte
pendular (21 N.m).

107260

111742
