Renault Clio. Manual - parte 39

11A

-

51

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

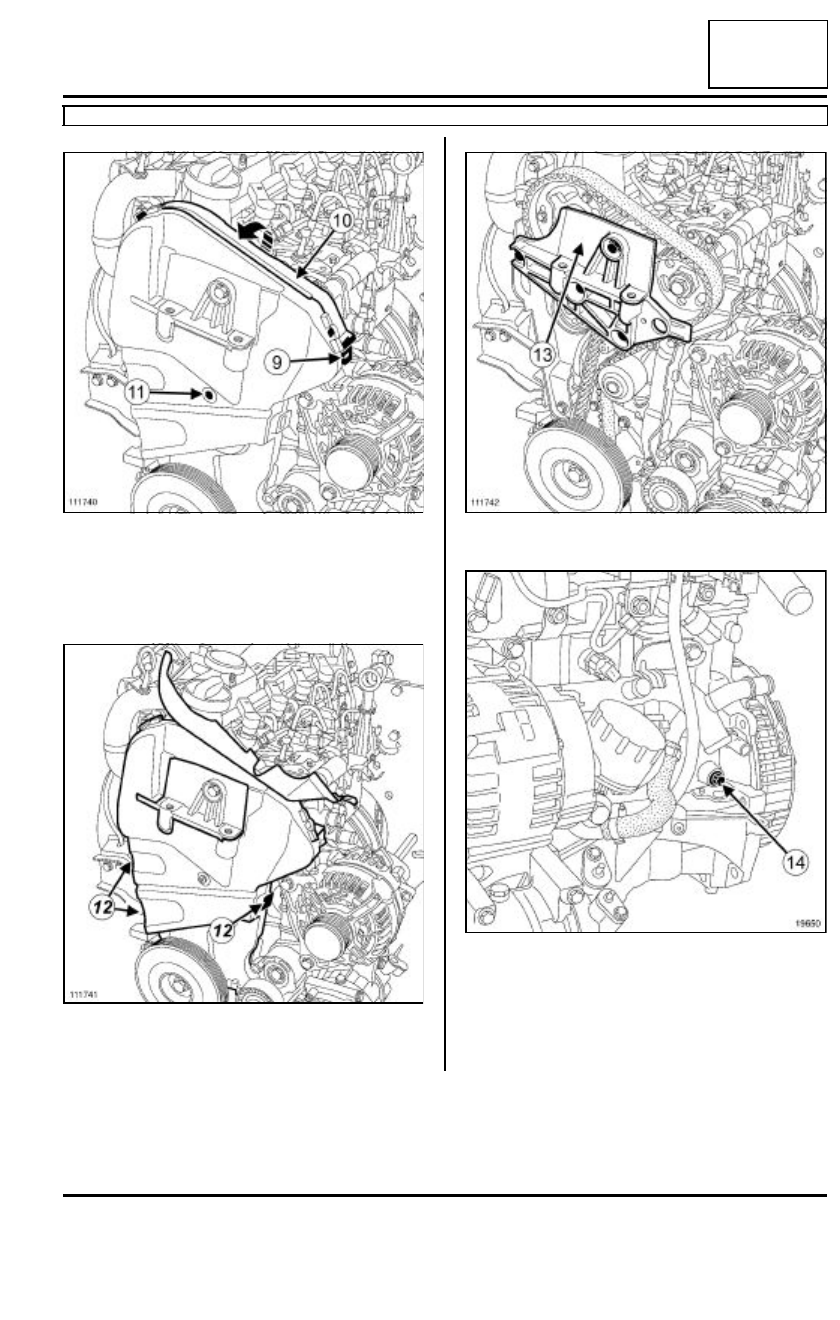

Soltar la lengüeta (9).

Pivotar el cárter de distribución (10) en el sentido de
la flecha.

Quitar el tornillo de plástico (11).

Soltar las tres lengüetas (12).

Extraer el cárter de distribución.

Extraer el soporte pendular de la culata.(13)

Extraer el tapón de la espiga de punto muerto supe-
rior (14).

111740

111741

111742

19650

11A

-

52

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

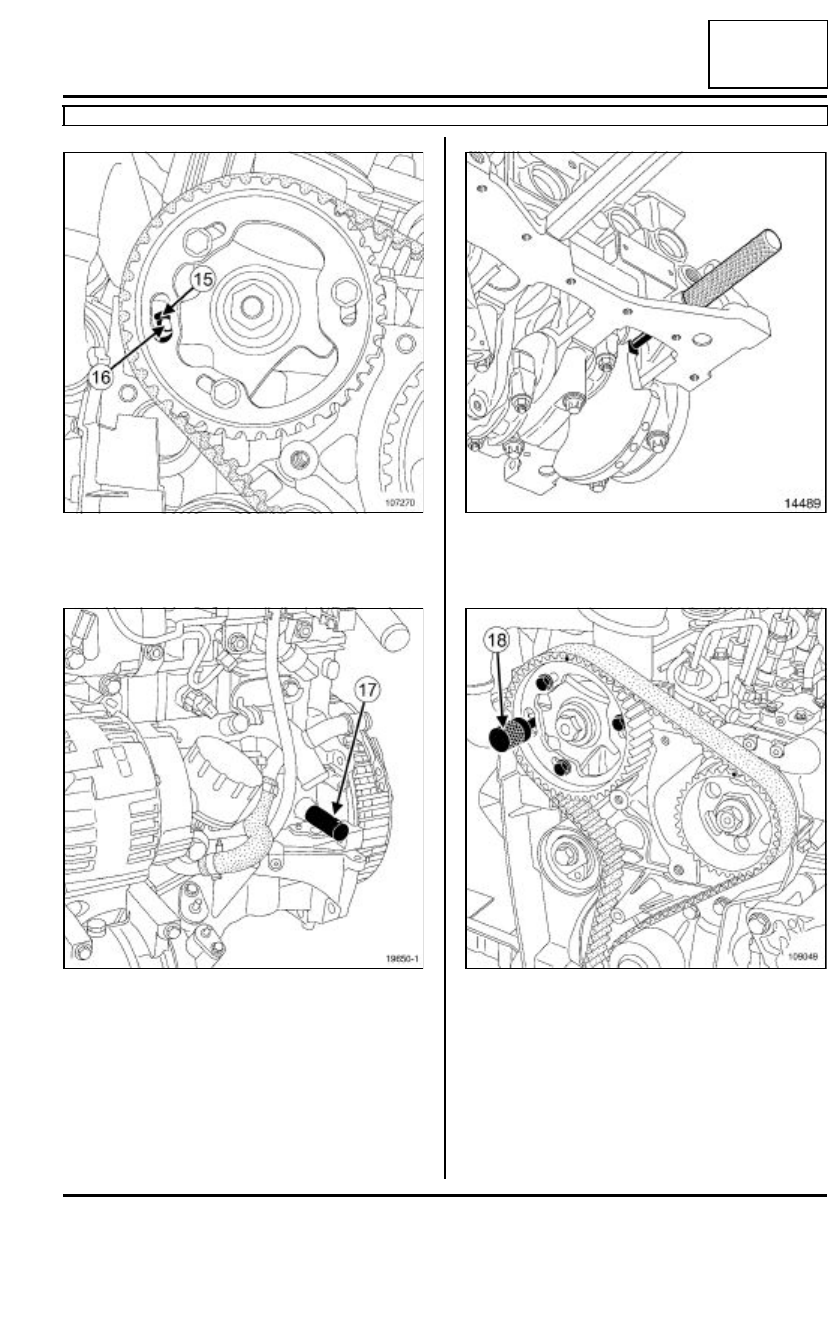

Girar el cigüeñal para posicionar el orificio (15) de la
polea del árbol de levas casi enfrente del orificio (16)
de la culata.

Enroscar la espiga de punto muerto superior (17).

Girar el cigüeñal sin tirones en el sentido de las agu-
jas del reloj (lado distribución), hasta que el cigüeñal
se apoye en la espiga de punto muerto superior.

Introducir la espiga (18) en los orificios de la polea
del árbol de levas y de la culata.

Retirar:

- la espiga de calado de la polea del árbol de levas ,

- la espiga de punto muerto superior .

107270

19650-1

14489

109049

11A

-

53

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

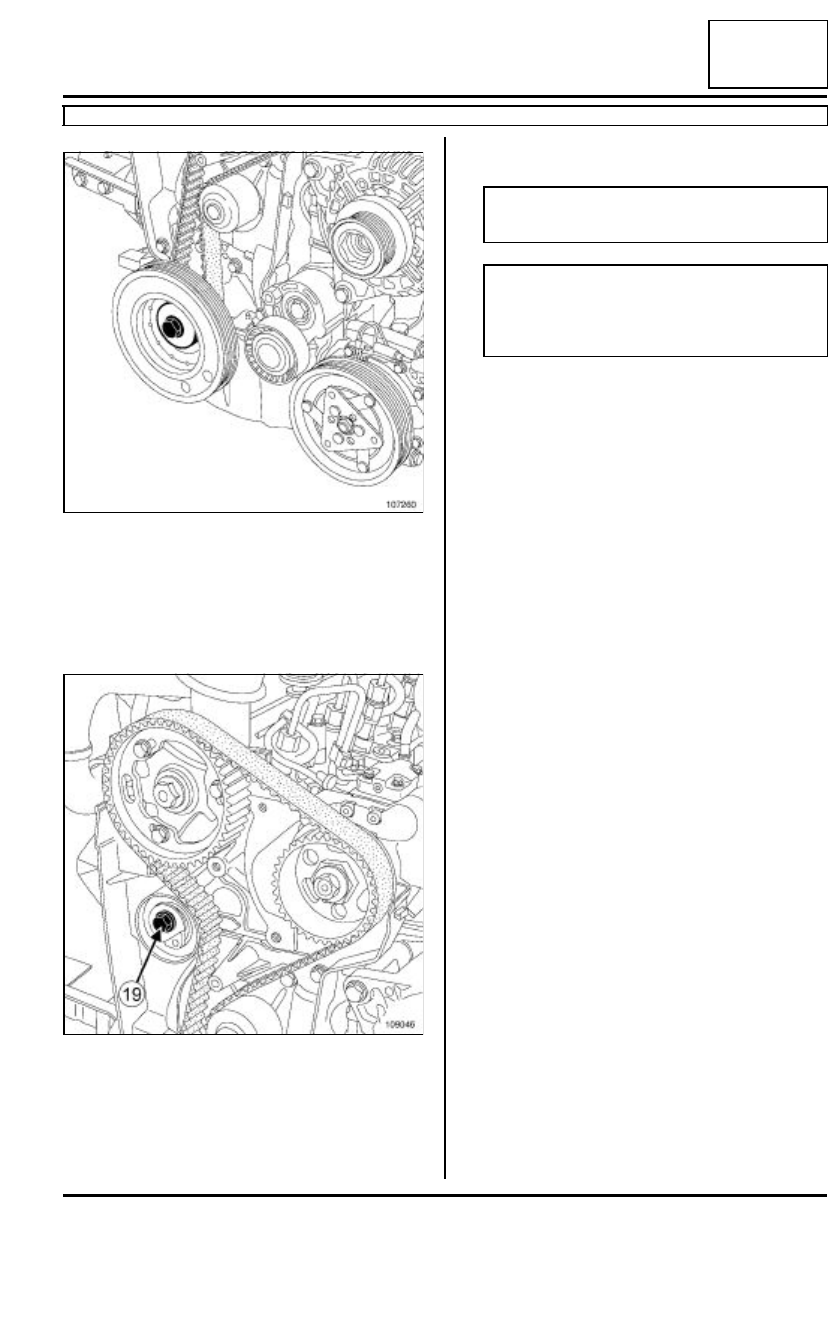

Extraer la polea de accesorios del cigüeñal blo-
queando el volante motor con ayuda de un destor-
nillador.

IV - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Aflojar el tornillo (19) del rodillo tensor para desten-
sar la correa de distribución.

Extraer:

- la correa de distribución,

- el rodillo tensor de distribución.

REPOSICIÓN

I - PIEZAS E INGREDIENTES PARA LA
REPARACIÓN

Piezas que hay que sustituir sistemáticamente:

- correa de distribución,

- rodillo tensor de la correa de distribución,

- tornillos de la polea de accesorios del cigüeñal.

Ingredientes:

- junta de silicona adherente de referencia 77 11 227

484  .

II - MATERIAL INDISPENSABLE

- Guantes anticorte,

- Llave hexagonal de 6 mm,

- Boca de estrella hembra de 14,

- Llave contra-acodada de 18 mm,

- Llave dinamométrica,

- Sector angular.

107260

109046

ATENCIÓN

Sustituir imperativamente una correa extraída.

ATENCIÓN

Al efectuar la sustitución de la correa, sustituir
imperativamente los rodillos tensores y los enrol-
ladores.

11A

-

54

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K9K

11A

III - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

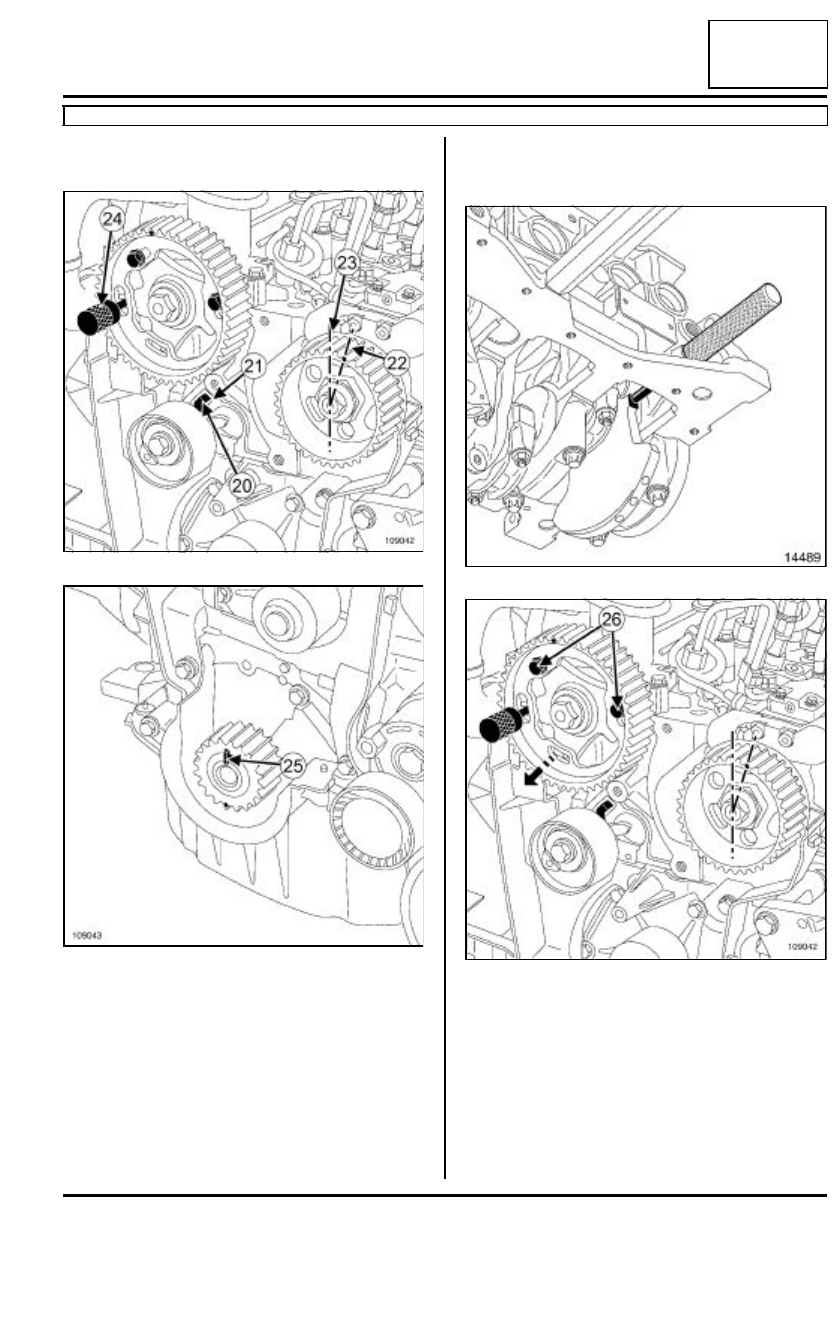

Colocar el rodillo tensor de distribución.

Colocar el espolón (20) del rodillo tensor en la ranu-
ra (21) de la culata.

Introducir la espiga (24) en los orificios de la polea
del árbol de levas y de la culata mediante una llave
contra-acodada de 16 mm si es necesario.

Verificar que:

- la marca de la bomba de alta presión (22) esté de-

calada un diente a la derecha del eje vertical (23),

- el cigüeñal esté apoyado en la espiga de punto

muerto superior  (la chaveta (25) del piñón de dis-
tribución del cigüeñal hacia arriba).

Retirar un tornillo de la corona de la polea del árbol
de levas.

Aflojar una vuelta los otros dos tornillos (26) de la
corona de la polea del árbol de levas.

109042

109043

14489

109042
