PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

- la correa de distribución,

- el piñón de distribución del cigüeñal.

V - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- la correa de distribución en las poleas de los árbo-

les de levas (sin mover las poleas de los árboles de
levas),

- el útil de bloqueo de las poleas de los árboles de

levas (17) (utilizar las fijaciones del cárter de distri-
bución para fijar el útil ).

Colocar el rodillo enrollador.

Apretar al par el tornillo de fijación del rodillo en-

rollador de distribución 45 N.m mediante el útil

(Mot. 1368)(18).

Colocar la polea de accesorios del cigüeñal (sin blo-

quear el tornillo, juego de 2 a 3 mm entre el tornillo

y la polea).

Tensión de la correa

Utilizando una llave hexagonal de 6 mm, llevar el ín-

dice móvil (19) frente a la muesca (20), girando la
excéntrica (21) en el sentido de las agujas del reloj.

Apretar al par latuerca del rodillo tensor(7 N.m).

108874

108877

103263

11A

-

44

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

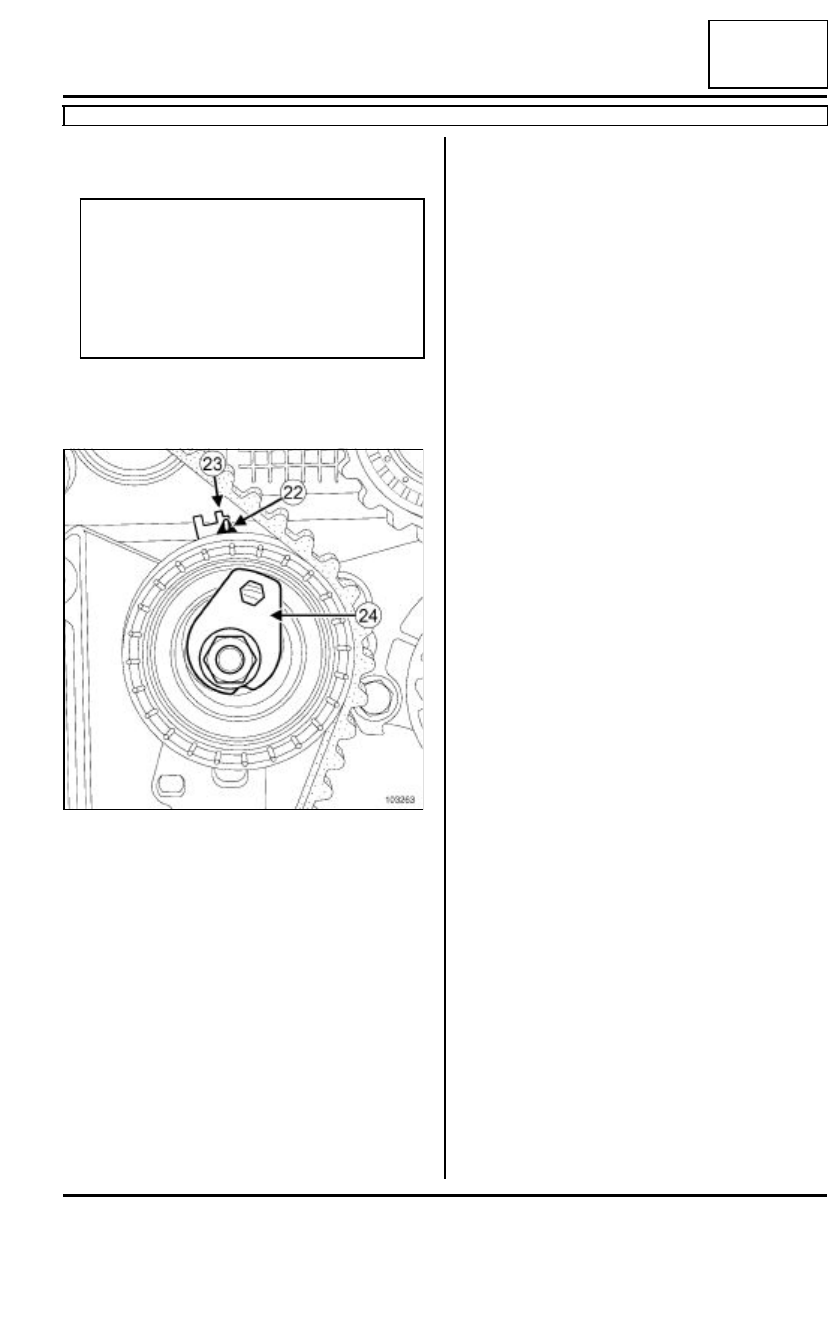

Retirar el útil de bloqueo de los árboles de levas
(Mot. 1490-01).

Efectuar una rotación de seis vueltas de la distribu-
ción por la polea del árbol de levas de escape me-
diante el útil (Mot. 799-01).

Verificar que el índice móvil (22) esté enfrente de la
muesca (23), si no:

- aflojar, como máximo una vuelta, la tuerca de fija-

ción del rodillo tensor, sujetando a la vez el índice
móvil mediante una llave hexagonal de 6 mm,

- llevar progresivamente el índice móvil (22) frente a

la muesca (23) girando la excéntrica (24) en el sen-
tido de las agujas del reloj.

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución); antes de que finali-
cen las dos vueltas:

- enroscar la espiga de Punto Muerto Superior en el

bloque motor,

- llevar lentamente y sin tirones el cigüeñal hasta

apoyarlo sobre la espiga de punto muerto superior.

Nota:

Verificar que la tuerca y el tornillo de las poleas
de los árboles de levas no hagan contacto con
sus respectivas poleas.

Además, empujar de vez en cuando las poleas
de los árboles de levas contra los árboles de
levas.

103263

11A

-

45

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

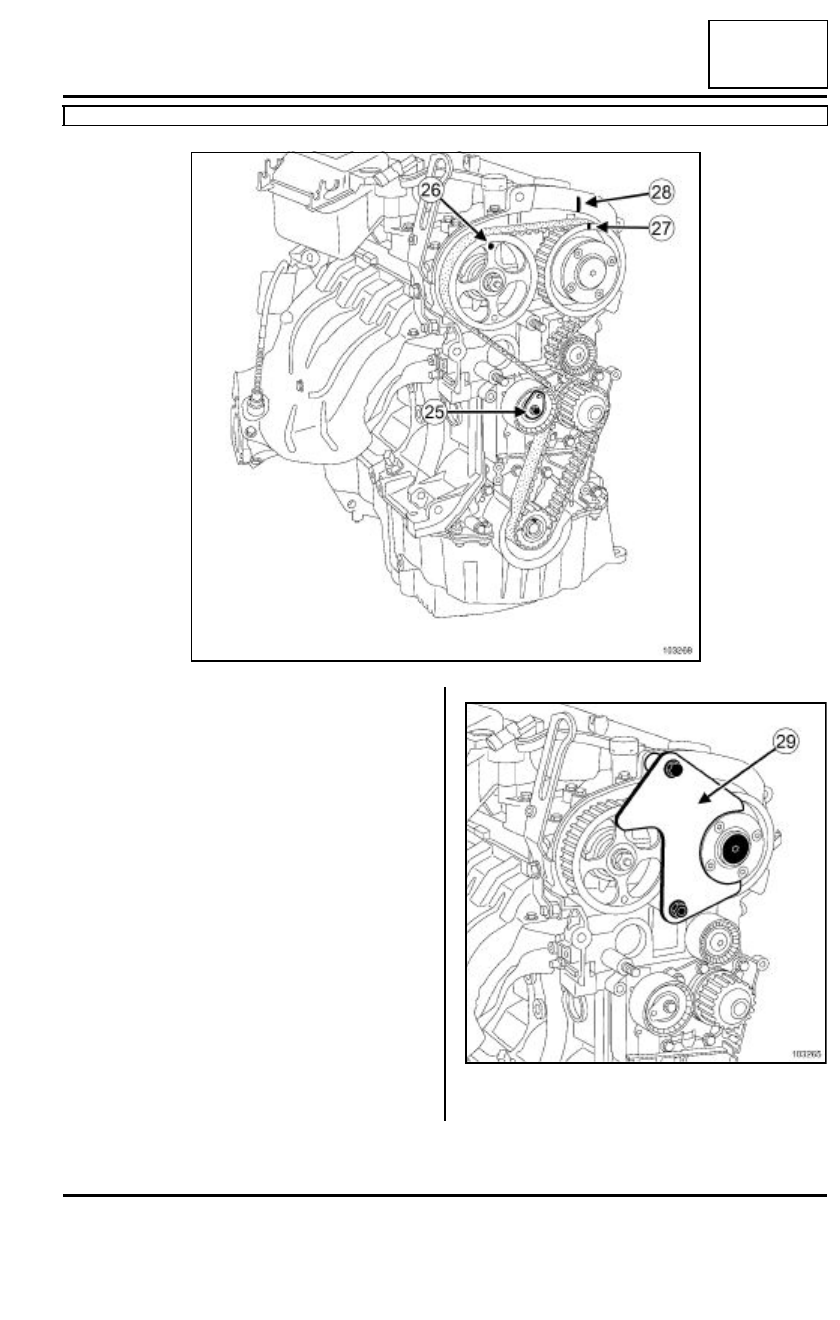

Apretar al par la tuerca de fijación del rodillo ten-
sor de distribución (27 N.m)(25).

Verificar que:

- el logo RENAULT (26), grabado en la rama de la

polea del árbol de levas de escape está colocado
verticalmente y hacia arriba,

- la marca (27), del desfasador esté alineada con la

marca (28) efectuado anteriormente por el opera-
rio.

Colocar el útil de bloqueo de las poleas de los árbo-
les de levas (Mot. 1490-01)(29).

103268

103265

11A

-

46

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

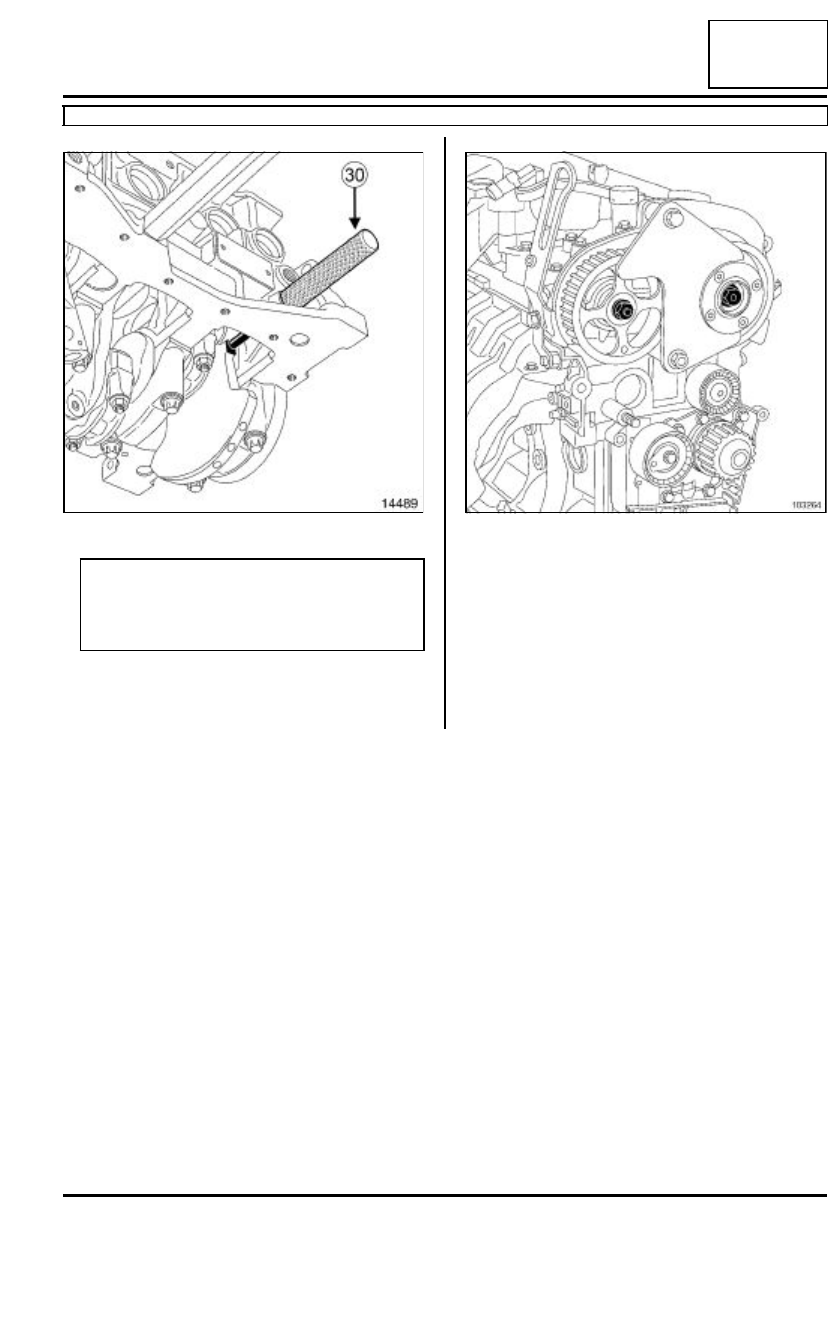

Apretar al par y de modo angular el tornillo de la
polea de accesorios del cigüeñal (40 N.m + 115˚

±±±±

15˚) (cigüeñal apoyado sobre la espiga de punto
muerto superior).

Apretar al par el tornillo del desfasador de la po-
lea de los árboles de levas de admisión (75 N.m).

Apretar al par y de modo angular la tuerca de la po-
lea de los árboles de levas de escape (30 N.m +
84˚

±±±±

 4˚).

14489

ATENCIÓN

Verificar que el cigüeñal se apoya en la espiga
de Punto Muerto Superior (Mot. 1489)(30) con la
ranura del cigüeñal hacia arriba.

103264
