11A

-

35

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

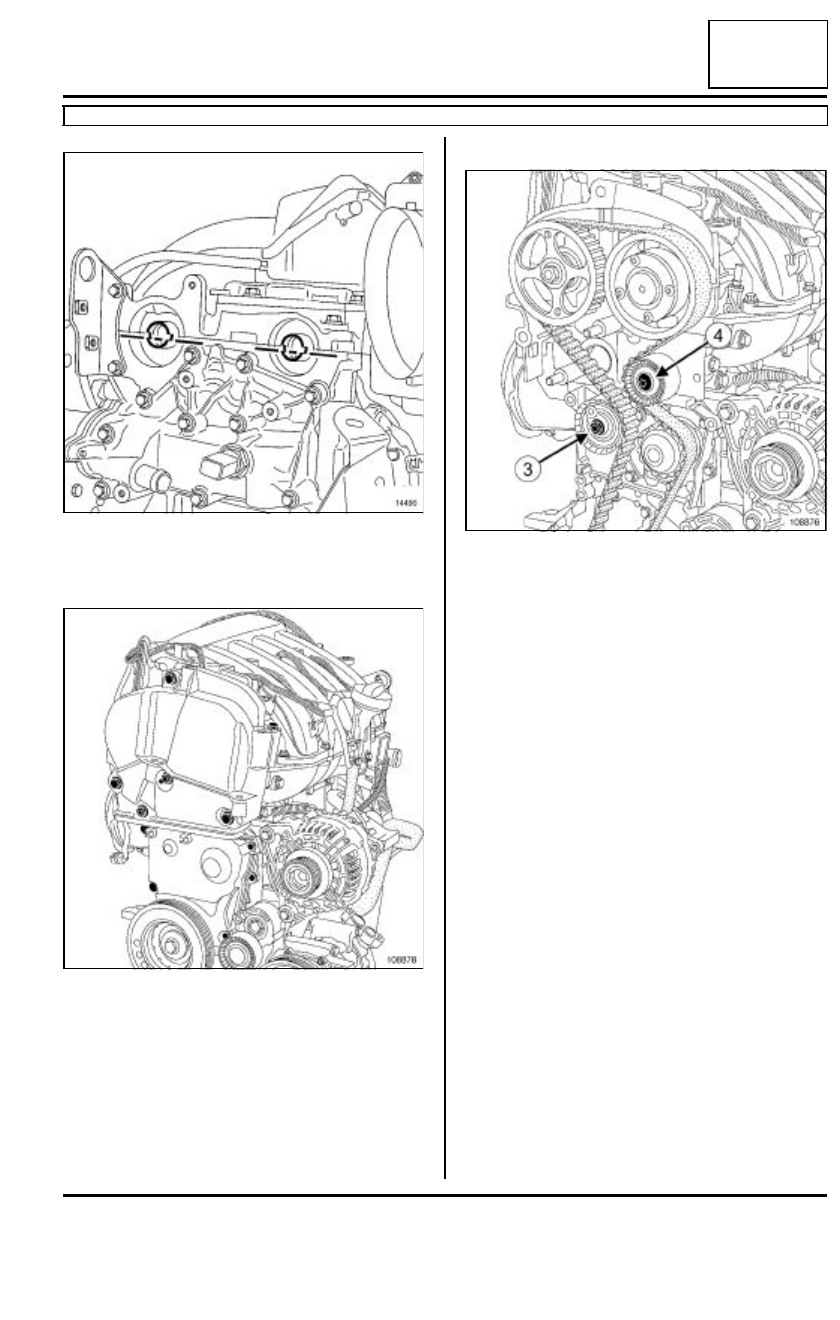

Verificar que las ranuras de los árboles de levas es-
tén horizontales y descentradas hacia abajo.

Extraer:

- la espiga de Punto Muerto Superior,

- la polea del cigüeñal bloqueando el volante motor

con ayuda de un destornillador,

- el cárter superior de distribución,

- el cárter inferior de distribución .

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Destensar la correa de distribución aflojando la tuer-
ca (3) del rodillo tensor.

Extraer:

- el rodillo enrollador (4) mediante el útil (Mot. 1368),

- el rodillo tensor,

- la correa de distribución y prestar atención para

que no se caiga el piñón del cigüeñal.

14490

108878

108876

11A

-

36

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN:
PROCEDIMIENTO 1

Calado de la distribución

El primer proceso se aplica para las sustituciones de
todos los elementos que se encuentren en la cara
de distribución y que no requieran el aflojado de una
o de las poleas de los árboles de levas.

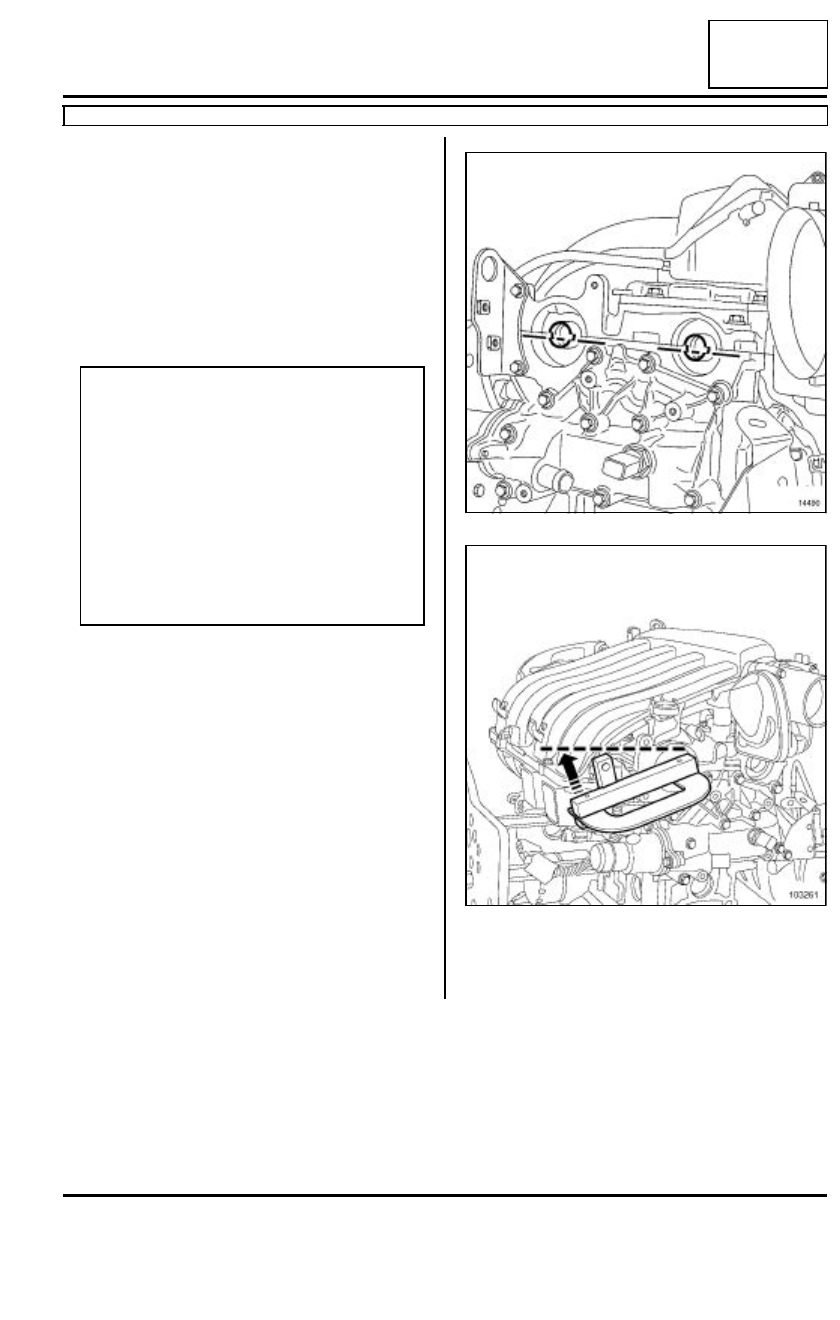

Posicionar las ranuras de los árboles de levas hori-
zontalmente y descentradas hacia abajo girando los
árboles de levas mediante el útil (Mot. 1496) si es
necesario.

ATENCIÓN

Desengrasar imperativamente:

- el extremo del cigüeñal (lado distribución),

- el diámetro interior y las caras de apoyo del

piñón de distribución del cigüeñal,

- las caras de apoyo de la polea de accesorios

del cigüeñal.

Esto es para evitar un desplazamiento de la dis-
tribución.

Este patinado origina la destrucción del motor.

14490

103261

11A

-

37

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

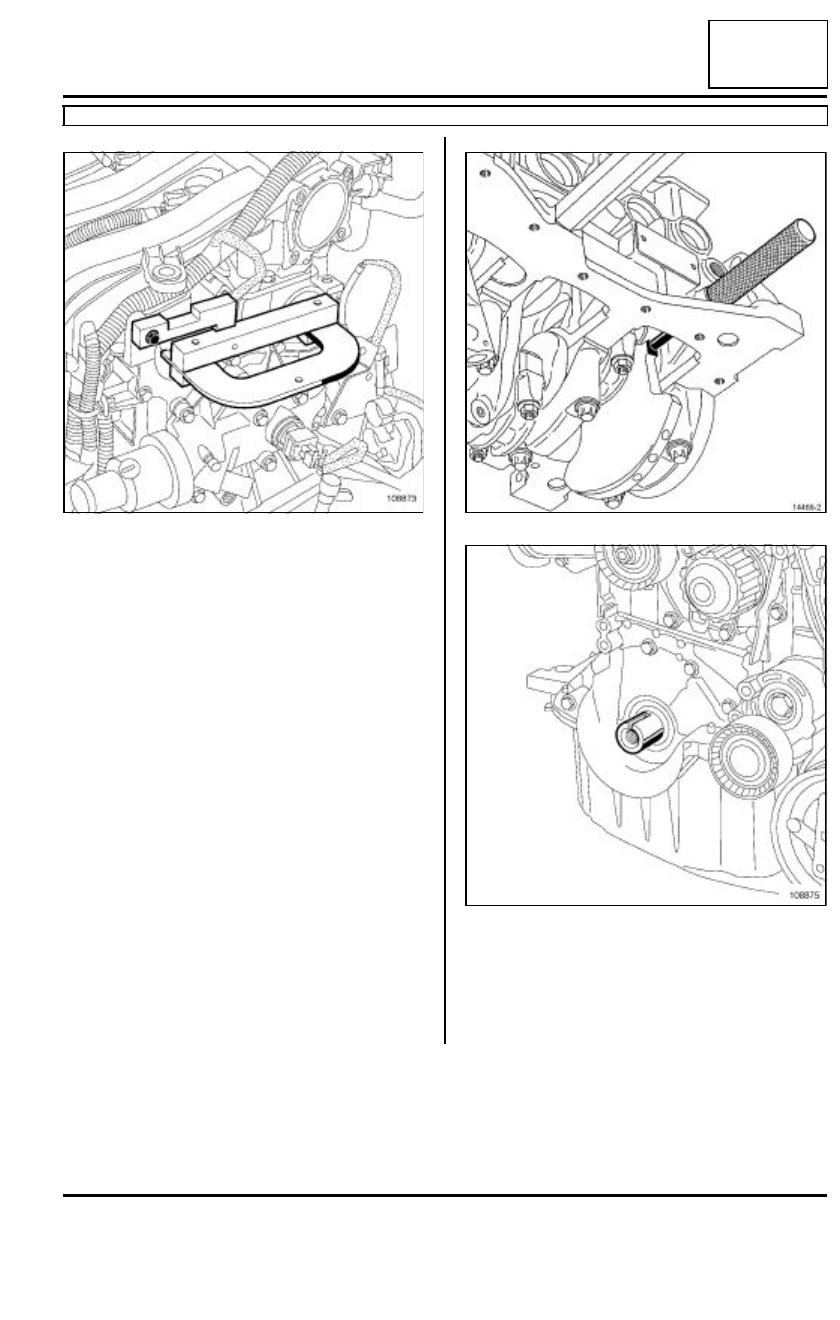

Fijar el útil (Mot. 1496) equipado del útil (Mot. 1750)
en el extremo de los árboles de levas.

colocar la espiga du Punto Muerto Superior (Mot.
1489).

Verificar que el cigüeñal esté bien apoyado sobre la
espiga de Punto Muerto Superior (Mot. 1489) (la ra-
nura del cigüeñal debe estar orientada hacia arriba).

108873

14489-2

108875

11A

-

38

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4M

11A

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

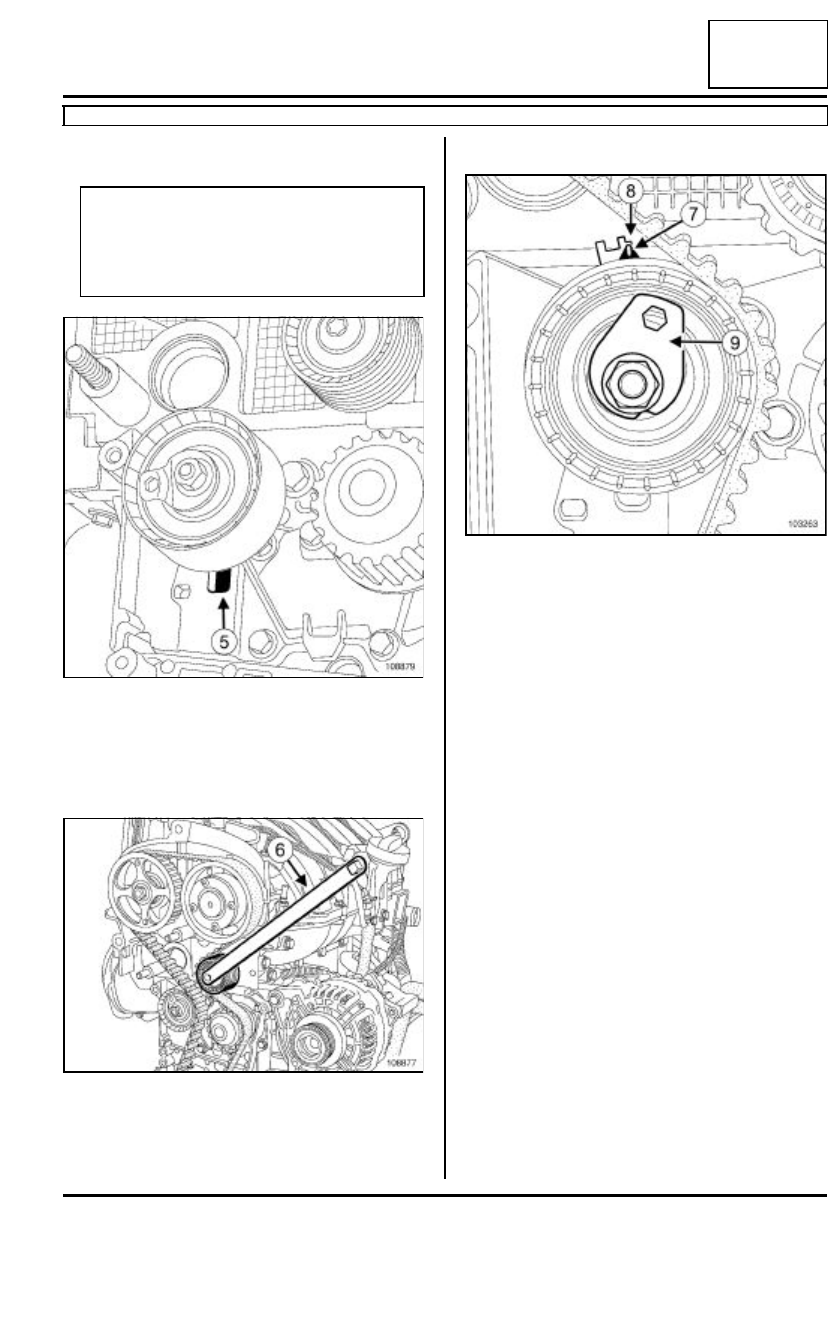

Colocar:

- el rodillo tensor posicionando el espolón del rodillo

tensor en la ranura (5),

- la correa de distribución.

Colocar el rodillo enrollador de distribución .

Apretar al par el tornillo de fijación del rodillo en-
rollador de distribución (45 N.m) mediante el útil
(Mot. 1368)(6).

Tensión de la correa

Utilizando una llave hexagonal de 6 mm, llevar el ín-
dice móvil (7) frente a la muesca (8), girando la ex-
céntrica (9) en el sentido de las agujas del reloj.

Apretar al par la tuerca de fijación del rodillo ten-
sor (7 N.m).

Colocar:

- el cárter inferior de distribución,

- la polea de accesorios del cigüeñal.

Apretar al par y de modo angular el tornillo de la
polea de accesorios del cigüeñal (40 N.m + 115˚

±±±±

 15˚) (cigüeñal apoyado sobre la espiga de Punto

Muerto Superior).

Extraer:

- el útil de calado de los árboles de levas (Mot.

1496) equipado del útil (Mot. 1750),

- la espiga de Punto Muerto Superior (Mot. 1489).

Dar dos vueltas al cigüeñal en el sentido de las agu-
jas del reloj (lado distribución); antes de que finali-
cen las dos vueltas:

- Enroscar la espiga de Punto Muerto Superior (Mot.

1489) en el bloque motor,

- llevar lentamente y sin tirones el cigüeñal hasta

apoyarlo sobre la espiga de punto muerto supe-
rior.(Mot. 1489)

Retirar la espiga de punto muerto superior (Mot.
1489).

ATENCIÓN

Al efectuar la sustitución de la correa de distribu-
ción, sustituir imperativamente la correa de distri-
bución, los rodillos tensores, el enrollador y el
tornillo de la poleas de accesorios del cigüeñal.

108879

108877

103263
