Renault Clio. Manual - parte 33

11A

-

27

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D4F

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- el protector bajo el motor,

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - Reposición.

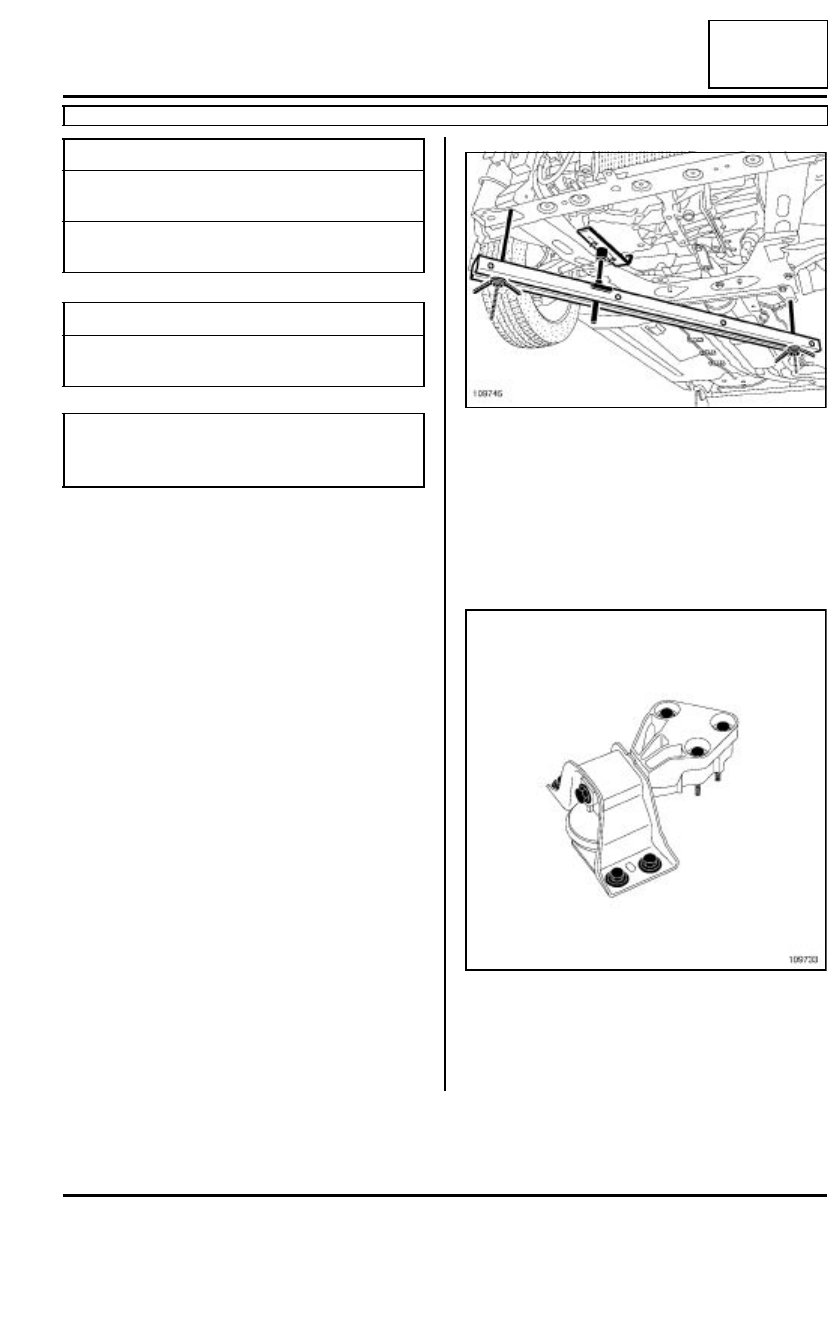

Colocar el útil soporte del motor (Mot. 1672) bajo el
cárter inferior.

Extraer la polea de accesorios del cigüeñal (consul-
tar 11A, Parte alta y delantera del motor, Polea de
accesorios del cigüeñal: Extracción - Reposi-
ción, página 11A-18).

Poner el tornillo de fijación de la polea de accesorios
del cigüeñal.

Marcar la posición del soporte pendular derecho en
la carrocería.

Extraer el soporte pendular derecho (consultar 19D,
Suspensión motor, Suspensión pendular dere-
cha: Extracción - Reposición, página 19D-15).

Utillaje especializado indispensable

Mot. 1672

Soporte del motor
inferior

Mot. 1054

Espiga de Punto
Muerto Superior

Pares de apriete

m

tuerca de fijación del
rodillo tensor

24 N.m

ATENCIÓN

No girar nunca el motor en el sentido inverso al de
funcionamiento.

109745

109733

11A

-

28

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D4F

11A

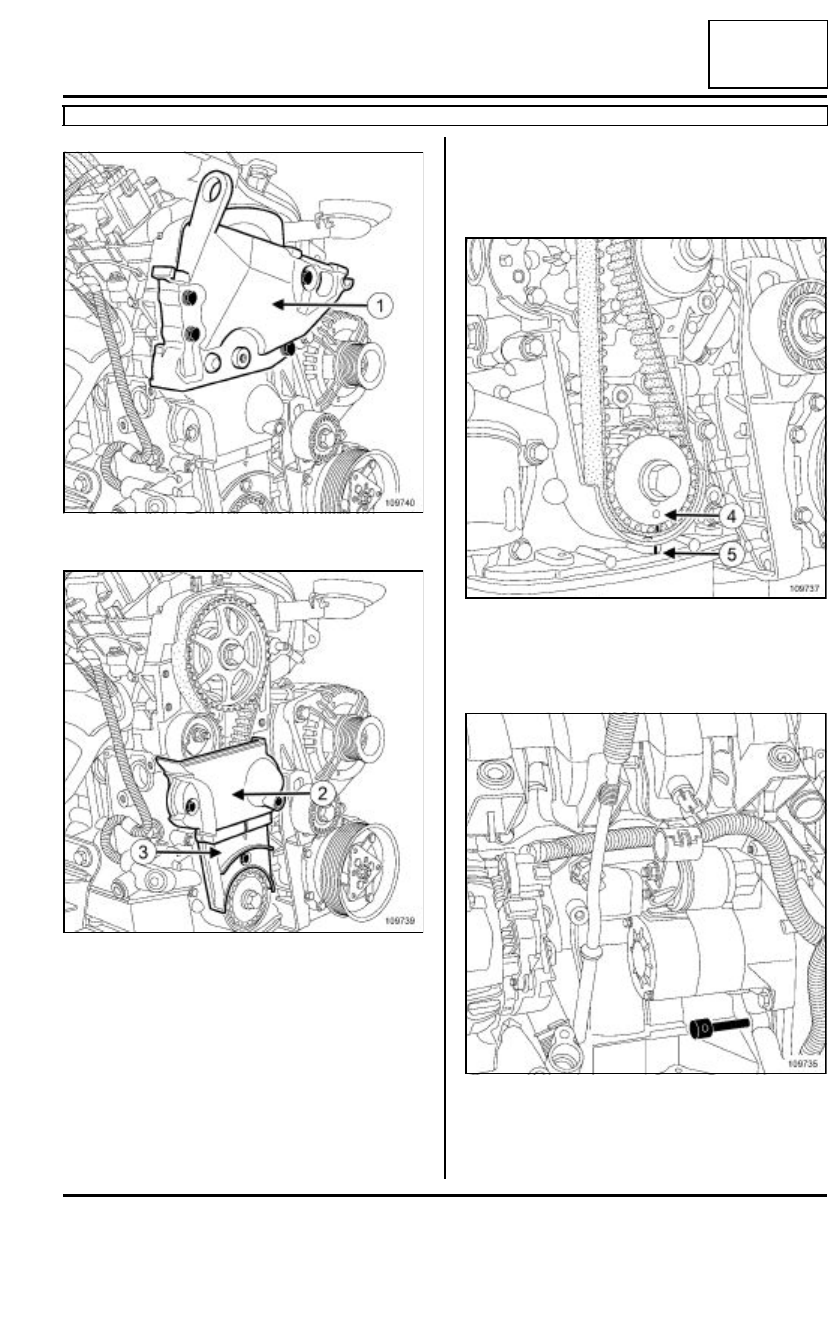

Extraer el cárter de distribución superior (1).

Extraer:

- el cárter de distribución intermedio (2),

- el cárter de distribución inferior (3).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Calado de la distribución

Girar el cigüeñal en el sentido de las agujas del reloj
(lado distribución), un semi diente antes de alinear
la marca de la polea del cigüeñal (4) con la marca
fija (5).

Insertar la espiga de Punto Muerto Superior (Mot.
1054).

Girar el cigüeñal en el sentido de las agujas del reloj
hasta el calado.

109740

109739

109737

109735

11A

-

29

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D4F

11A

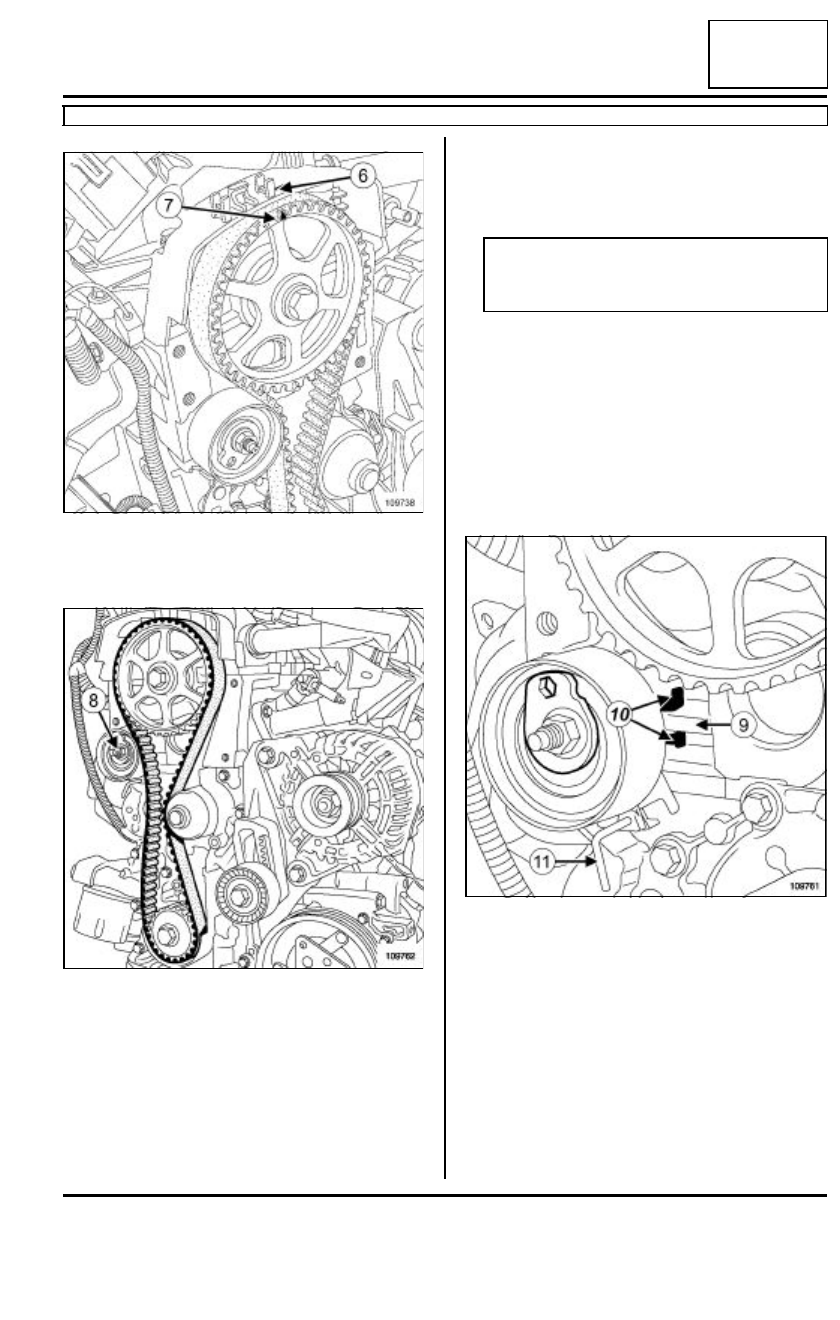

Verificar que la marca de la polea del árbol de levas
(7) y la marca de la polea del cigüeñal (4) estén ali-
neadas con las marcas fijas (6).

Extraer:

- la tuerca (8) de fijación del rodillo tensor,

- el rodillo tensor,

- la correa de distribución.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Sustituir sistemáticamente:

- la correa de distribución,

- el rodillo tensor,

- el tornillo de fijación de polea de la correa de acce-

sorios del cigüeñal.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el rodillo tensor nuevo comprobando que:

- la ranura de la culata (9) se encuentre entre los dos

espolones (10) del rodillo tensor,

- el pasador del rodillo tensor (11) esté bien coloca-

do,

- la posición de la excéntrica del rodillo tensor sea

idéntica al dibujo.

No retirar el pasador (11)(8)del rodillo tensor antes
de haber colocado la correa de distribución.

Preapretar, con la mano hasta que haga contacto, la
tuerca de fijación del rodillo tensor.

109738

109762

ATENCIÓN

No girar nunca el motor en el sentido inverso al
de funcionamiento.

109761

11A

-

30

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

D4F

11A

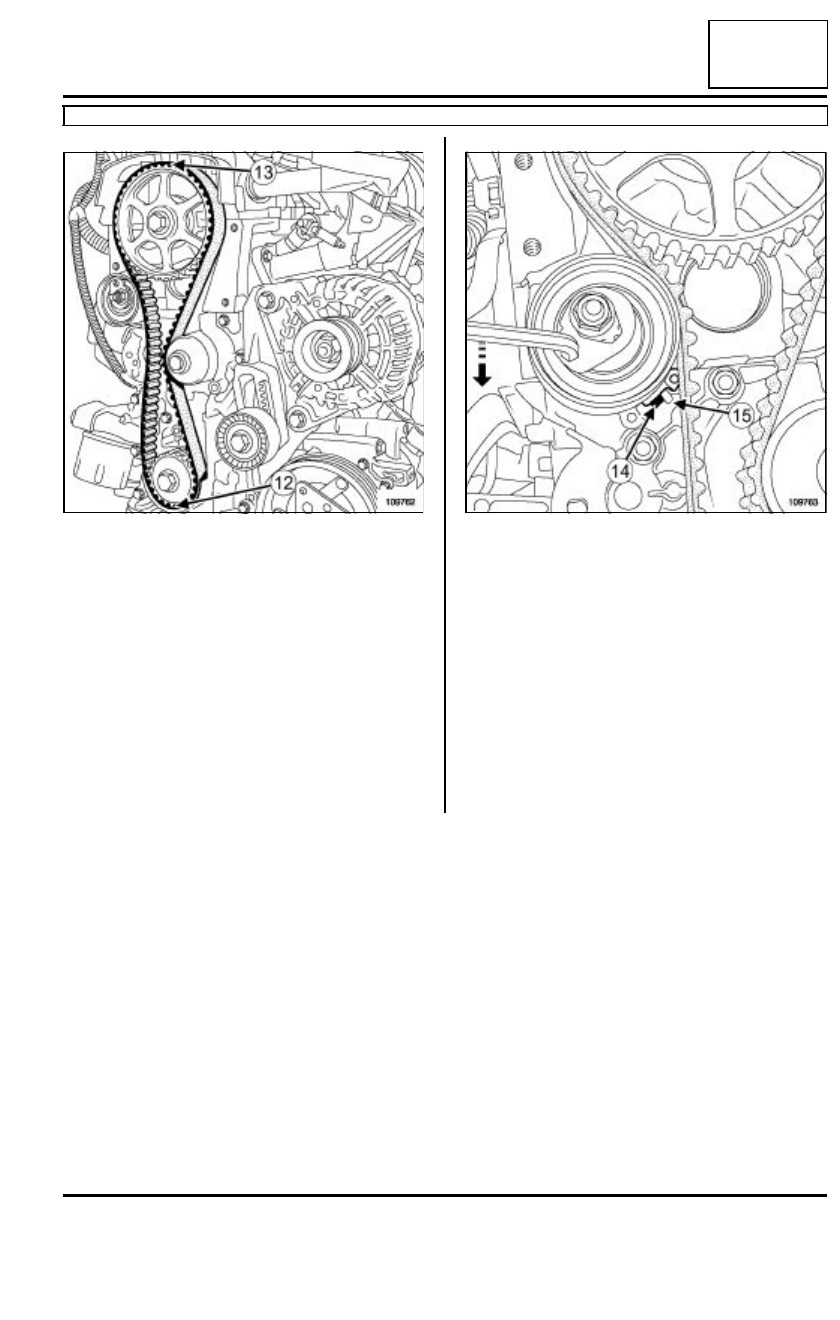

Colocar la correa de distribución nueva:

- Alinear la marca de la polea del cigüeñal con la

marca situada en el interior de la correa (12),

- alinear la marca de la polea del árbol de levas con

la marca situada en el exterior de la correa (13).

Procedimiento de tensión de la correa de
distribución

Retirar:

- la espiga de Punto Muerto Superior,

- el pasador (11) del rodillo tensor (8).

Girar la excéntrica del rodillo tensor en el sentido
contrario a las agujas del reloj, mediante una llave
hexagonal de 6 mm, para llevar el índice móvil (14)
a ras del índice fijo (15).

Apretar al par la tuerca de fijación del rodillo ten-
sor (24 N.m).

Efectuar seis vueltas de cigüeñal en el sentido de
las agujas del reloj (lado distribución).

Calar la distribución en Punto Muerto Superior.

Verificar que la marca de la polea del árbol de levas
y la marca de la polea del cigüeñal coinciden con las
marcas fijas.

Retirar la espiga de Punto Muerto Superior.

109762

109763
