Renault Clio. Manual - parte 32

11A

-

23

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K4J o K4M

11A

Apretar al par el tapón de la espiga de punto
muerto superior (20 N.m).

Colocar:

- la anilla de levantamiento del motor lado del volan-

te motor,

- la caja mariposa (consultar 12A, Mezcla carbura-

da, Caja mariposa: Extracción - Reposición).

- la carcasa del filtro de aire (consultar 12A, Mezcla

carburada, Carcasa del filtro de aire: Extrac-
ción-Reposición),

- el conducto de admisión de aire,

- las abrazaderas en el conducto de admisión de

aire,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantalla del paso de rueda de-
lantero: Extracción-Reposición),

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción),

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

11A

-

24

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K9K, y JH3 o JR5 o TL4

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medio de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Extraer el paso de rueda derecho (consultar MR 393
Carrocería, 55A, Protecciones exteriores, Pan-
tallas del paso de rueda delantero: Extracción -
Reposición).

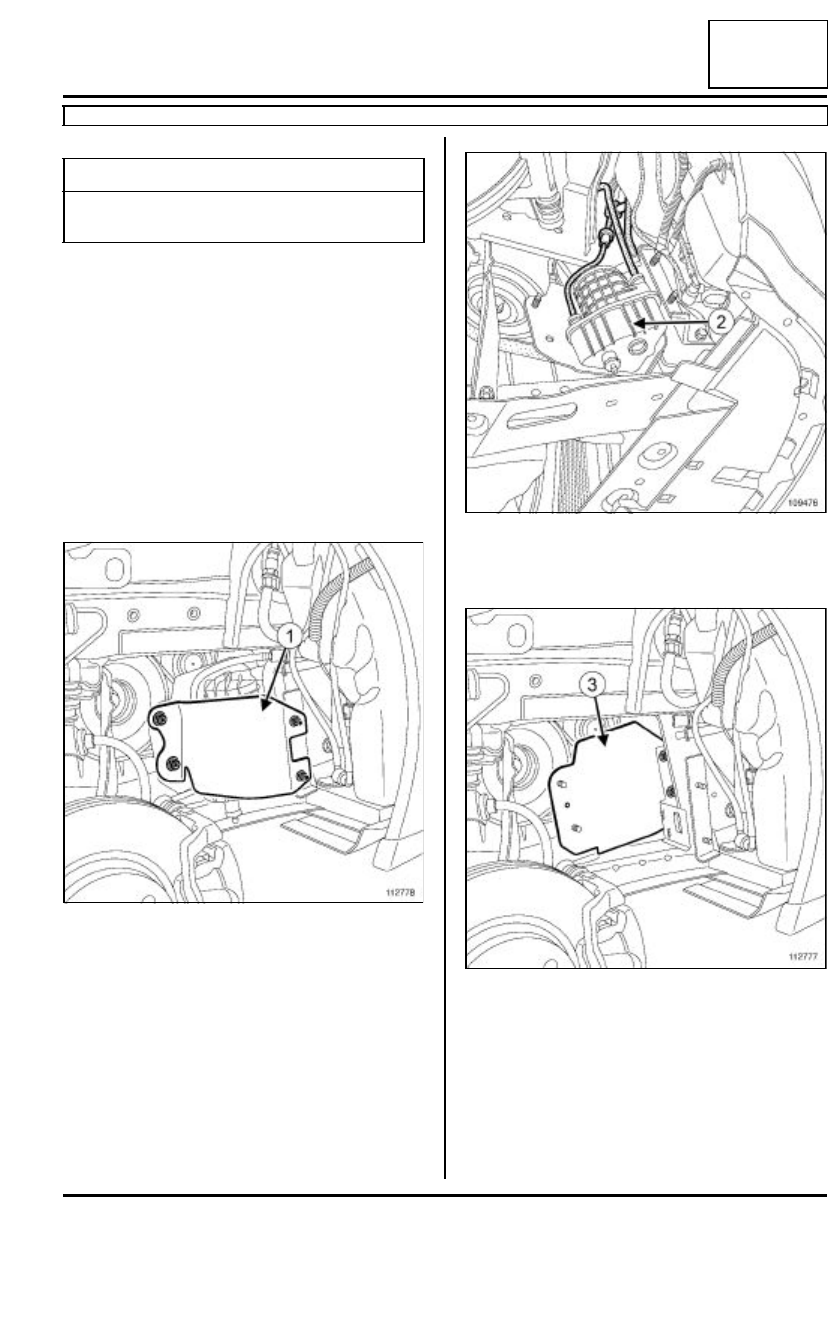

Extraer el protector (1) delante del filtro de gasóleo.

Levantar el filtro (2) de gasóleo y atarlo a un muelle
de suspensión.

Extraer:

- el protector (3) detrás del emplazamiento del filtro

de gasóleo,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición),

- el rodillo tensor de la correa de accesorios.

Pares de apriete

m

polea de accesorios del
cigüeñal

60 N.m + 100˚

112778

109476

112777

11A

-

25

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K9K, y JH3 o JR5 o TL4

11A

Extraer el motor de arranque (consultar 16A, Arran-
que - Carga, Motor de arranque: Extracción - Re-
posición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

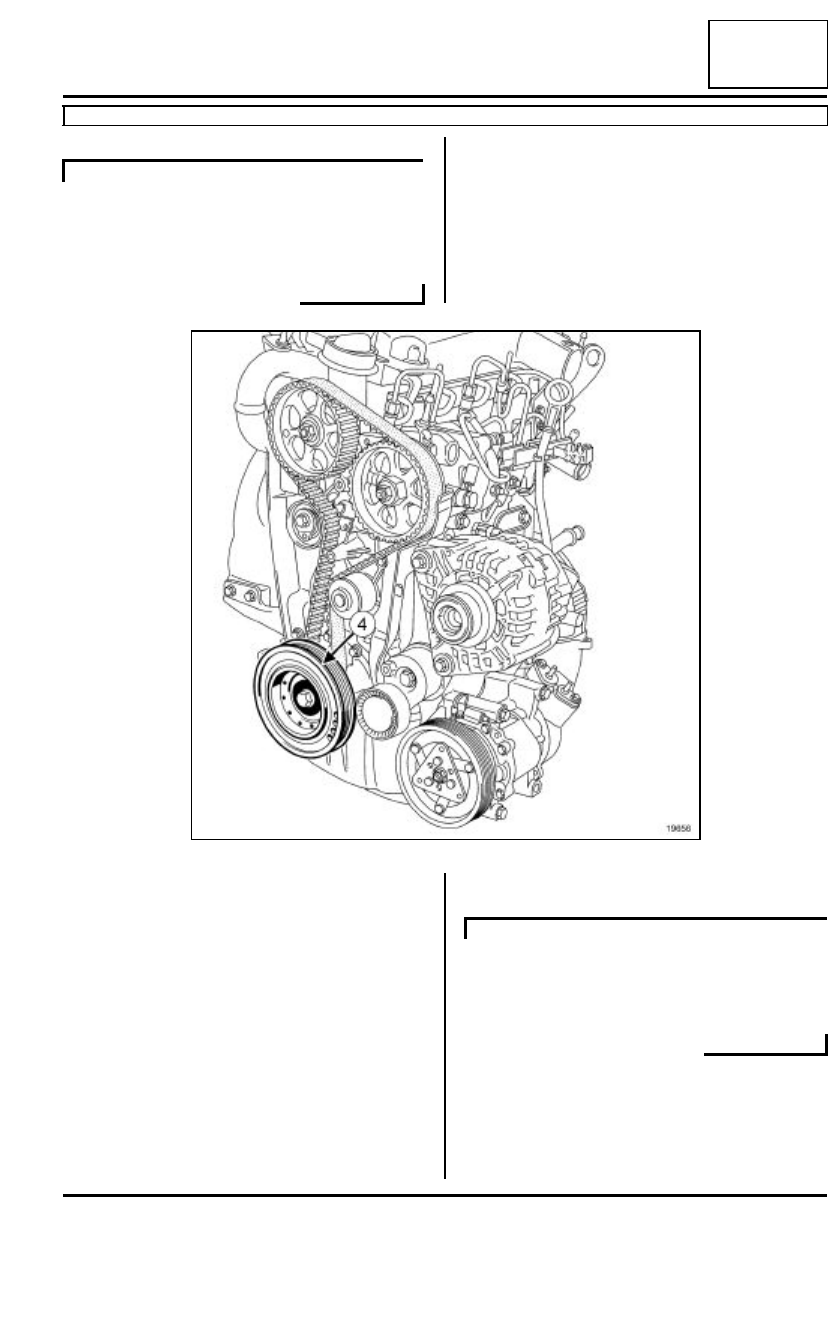

Colocar la  polea (4) de accesorios del cigüeñal blo-
queando el volante motor utilizando un destornilla-
dor plano.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la polea de accesorios del cigüeñal blo-
queando el volante motor utilizando un destornilla-
dor plano.

Apretar al par la polea de accesorios del cigüeñal
(60 N.m + 100˚)

II - ETAPA FINAL

Colocar el motor de arranque (consultar 16A, Ar-
ranque - Carga, Motor de arranque: Extracción -
Reposición).

Colocar:

- el rodillo tensor de la correa de accesorios,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición),

K9K, y 764, y TL4

19656

K9K, y 764, y TL4

11A

-

26

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

K9K, y JH3 o JR5 o TL4

11A

- el protector detrás del emplazamiento del filtro de

gasóleo.

Soltar el filtro de gasóleo del muelle de suspensión y
volverlo a colocar.

Colocar:

- el protector delante del filtro de gasóleo,

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).
