Renault Clio. Manual - parte 30





11A

-

15

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

K9K, y CALEFACCIÓN NORMAL

11A

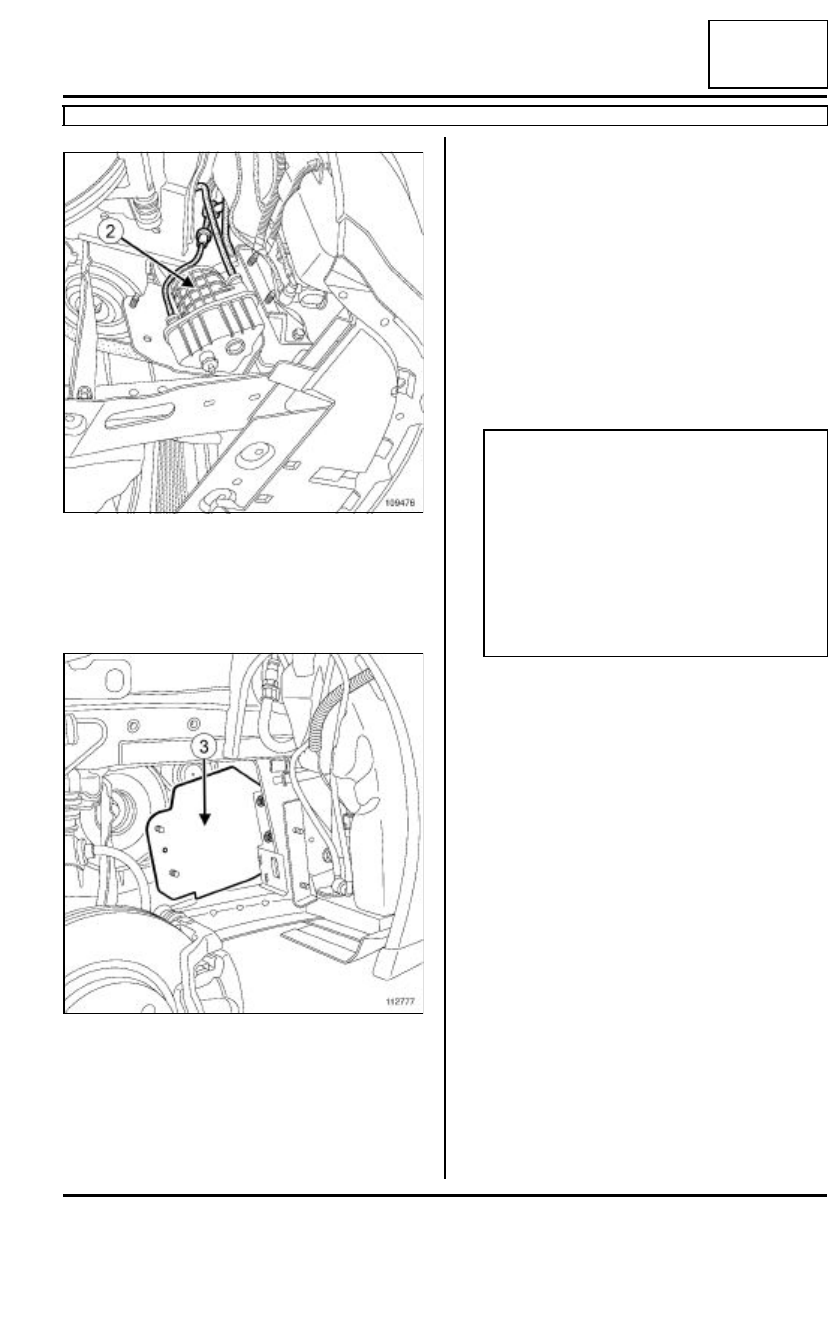

Separar el conjunto «  canalización - filtro de carbu-
rante  »(2).

Amarrar al vehículo el conjunto «  canalización -
filtro de carburante  ».

Extraer las fijaciones del protector interior del filtro
de carburante.

Extraer el protector interior (3) del filtro de carburan-
te.

Aflojar las fijaciones del rodillo tensor de la correa de
accesorios.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- la correa de accesorios,

- El rodillo tensor de correa de accesorios,

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Limpiar con un cepillo las uves de la polea del ci-
güeñal para eliminar cualquier depósito.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- El rodillo tensor de correa de accesorios,

- la correa de accesorios.

109476

112777

ATENCIÓN

Sustituir imperativamente una correa extraída.

Al efectuar la sustitución de la correa, sustituir
imperativamente el rodillo tensor.

Sustituir imperativamente los dos tornillos de fija-
ción del rodillo tensor por los tornillos M8 x 20
con la referencia 77 03 002 059.

No hacer funcionar el motor sin correa de acce-
sorios, para evitar la destrucción de la polea de
accesor ios del cigüeñal.

11A

-

16

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

K9K, y CALEFACCIÓN NORMAL

11A

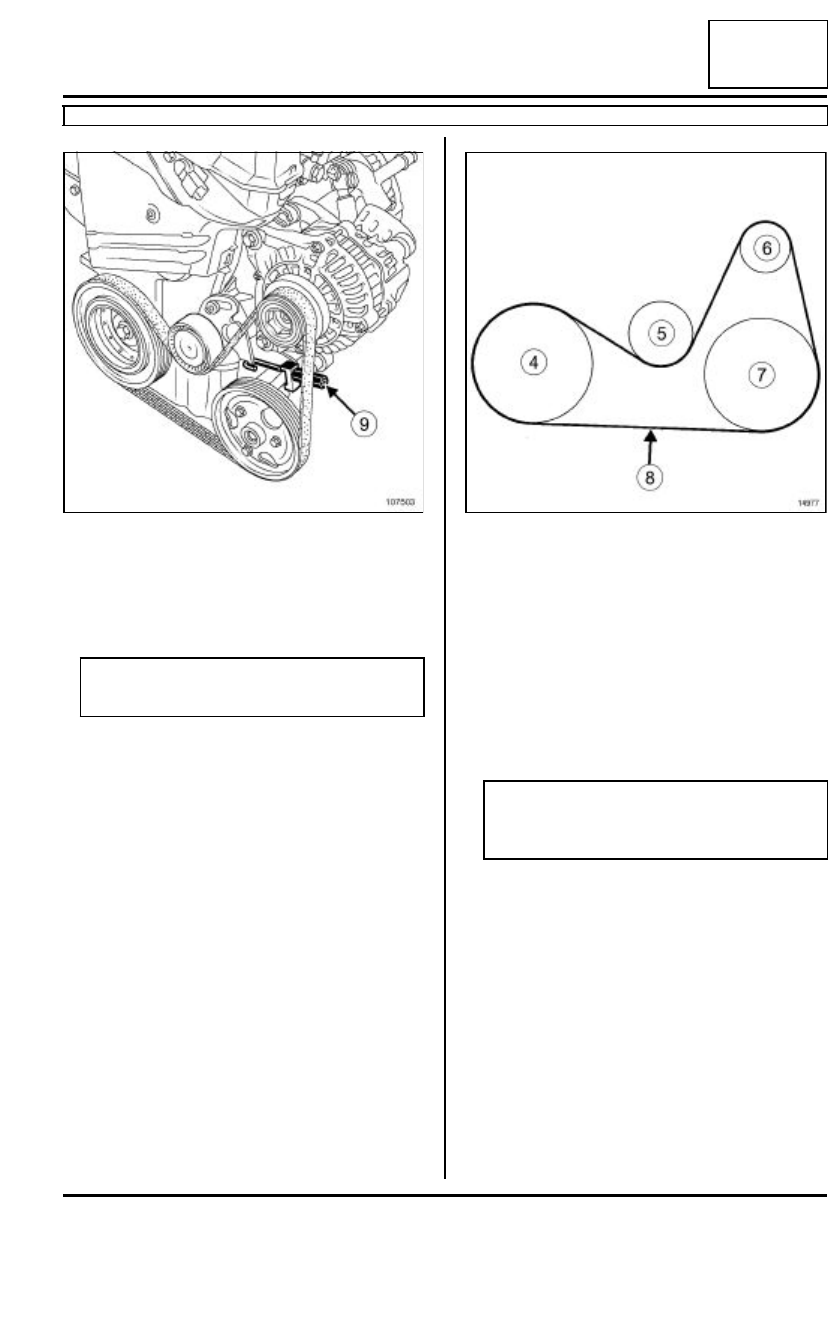

Tensar la correa de accesorios mediante el útil
(Mot. 1638)(9) y apretar la tuerca (estando aflojados
los dos tornillos de fijación del rodillo tensor).

Controlar la tensión de la correa con los útiles (Mot.
1715)
 y (Mot. 1505).

(4):    Cigüeñal

(5):    Rodillo tensor

(6):    Alternador

(7):    Polea móvil

(8):    Punto de control de la tensión

III - ETAPA FINAL

Apretar al par los tornillos de fijación del rodillo
tensor (30 N.m)
.

Colocar:

- el protector interior del filtro de carburante,

- las fijaciones del protector interior del filtro de car-

burante.

Apretar al par las fijaciones del protector interior
del filtro de carburante (8 N.m)
.

Soltar del vehículo el conjunto «  canalización - filtro
de carburante  ».

Colocar:

- el conjunto «  canalización - filtro de carburante  »,

- el protector exterior del filtro de carburante,

- las fijaciones del protector exterior del filtro de car-

burante.

107503

Nota:

El valor de tensión es de 234

±±±±

 10 Hz.

14977

Nota:

Efectuar imperativamente dos vueltas de motor
para posicionar correctamente la correa.

11A

-

17

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de accesorios: Extracción - Reposición

K9K, y CALEFACCIÓN NORMAL

11A

Apretar al par las fijaciones del protector exterior
del filtro de carburante (8 N.m)
.

Colocar:

- la pantalla del paso de rueda delantero derecho

(consultar MR 393 Carrocería, 55A, Accesorios
exteriores, Pantalla del paso de rueda delan-
tero: Extracción-Reposición
),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición
).

11A

-

18

PARTE ALTA Y DELANTERA DEL MOTOR

Polea de accesorios del cigüeñal: Extracción - Reposición

D4F

11A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to
).

Extraer:

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar MR393 Carrocería, 55A, Protecciones
exteriores, Pantallas del paso de rueda delan-
tero: Extracción-Reposición
),

- la correa de accesorios (consultar 11AParte alta

y delantera del motorCorrea de accesorios:
Extracción - Reposición
, página 11A-1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

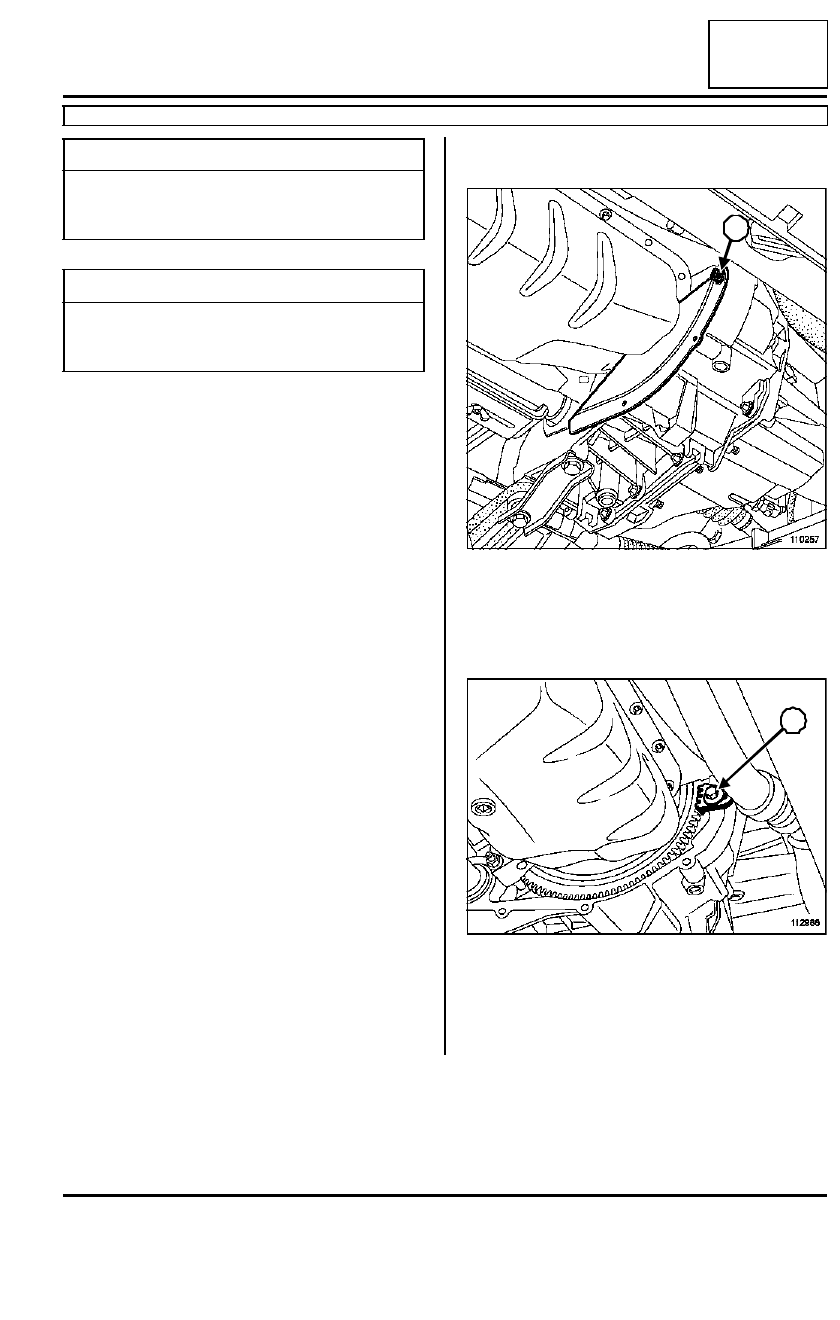

Extraer:

- el tornillo de fijación de la tapa del volante motor

(1),

- la tapa del volante motor.

Colocar el sector de retención (Mot. 582-01)(2) .

Extraer:

- el tornillo de fijación de la polea de accesorios,

- la polea de accesorios.

Utillaje especializado indispensable

Mot. 582-01

Sector de inmoviliza-
ción del volante motor
(motores K)

Pares de apriete

m

tornillos de fijación de la
polea de accesorios del
cigüeñal

40 N.m + 70˚

±±±±

6

110257

112988

1

2
