Renault Clio. Manual - parte 44

11A

-

71

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

III - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN: PROCEDIMIENTO 2

Calado de la distribución

El segundo proceso se aplica para la sustitución de
todos los elementos que se encuentran en la cara
de distribución y que requiere el aflojado de una o
de las poleas de los árboles de levas.

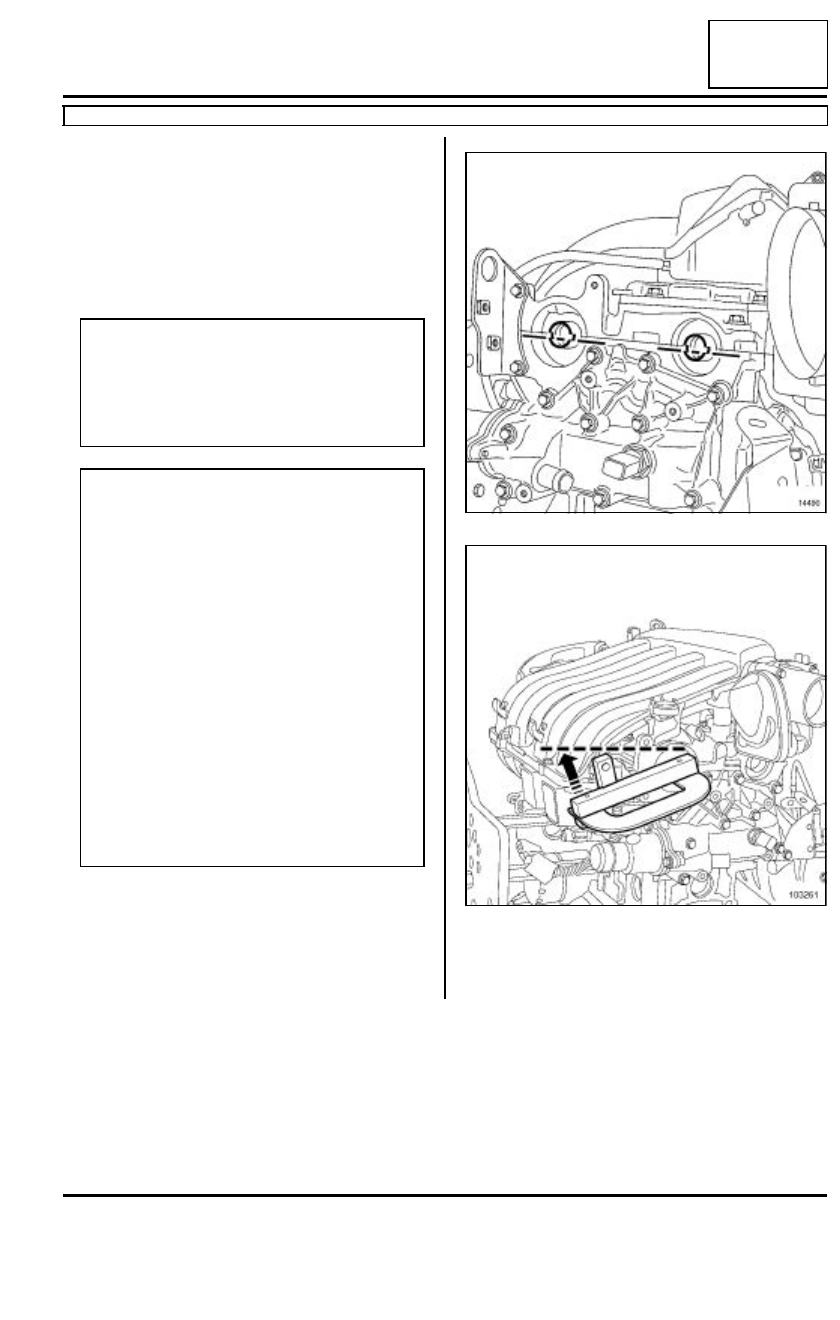

Posicionar las ranuras de los árboles de levas hori-
zontalmente y descentradas hacia abajo girando los
árboles de levas mediante el útil (Mot. 1496) si es
necesario.

ATENCIÓN

En caso de aflojado del espárrago con la tuerca
(consultar NT 3887A, Sustitución de los espár-
ragos de la polea del árbol de levas K9 - K4,
11A, Parte alta y delantera del motor, Árbol de
levas).

ATENCIÓN

Sustituir imperativamente las tuercas de los
árboles de levas y el tornillo de la polea de acce-
sorios del cigüeñal.

Desengrasar imperativamente:

- el extremo del cigüeñal (lado distribución),

- el diámetro interior y las caras de apoyo del

piñón de distribución del cigüeñal,

- las caras de apoyo de la polea de accesorios

del cigüeñal.

- los extremos de los árboles de levas (lado dis-

tribución),

- los diámetros internos y las caras de apoyo de

los piñones de los árboles de levas

Esto para evitar un desplazamiento de la distri-
bución.

Este patinado origina la destrucción del motor.

14490

103261

11A

-

72

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

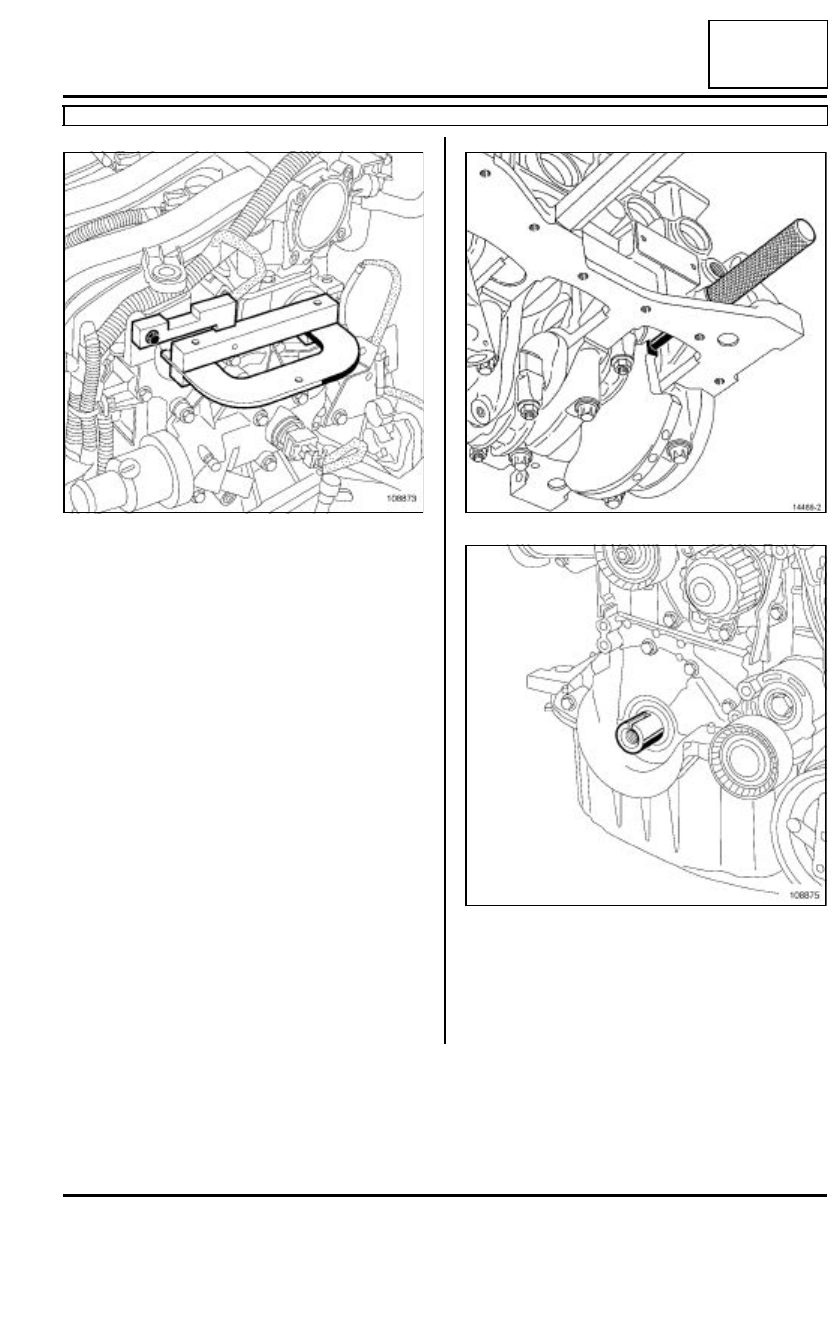

Fijar el útil (Mot. 1496) equipado del útil (Mot. 1750)
en el extremo de los árboles de levas.

Colocar las poleas de los árboles de levas aproxi-
mando las tuercas nuevas (sin bloqueo de las tuer-
cas, juego de 0,5 a 1 mm entre la tuerca y la polea).

Colocar la espiga del Punto Muerto Superior (Mot.
1489).

Verificar que el cigüeñal esté bien apoyado sobre la
espiga de Punto Muerto Superior (Mot. 1489) (la ra-
nura del cigüeñal debe estar orientada hacia arriba).

108873

14489-2

108875

11A

-

73

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

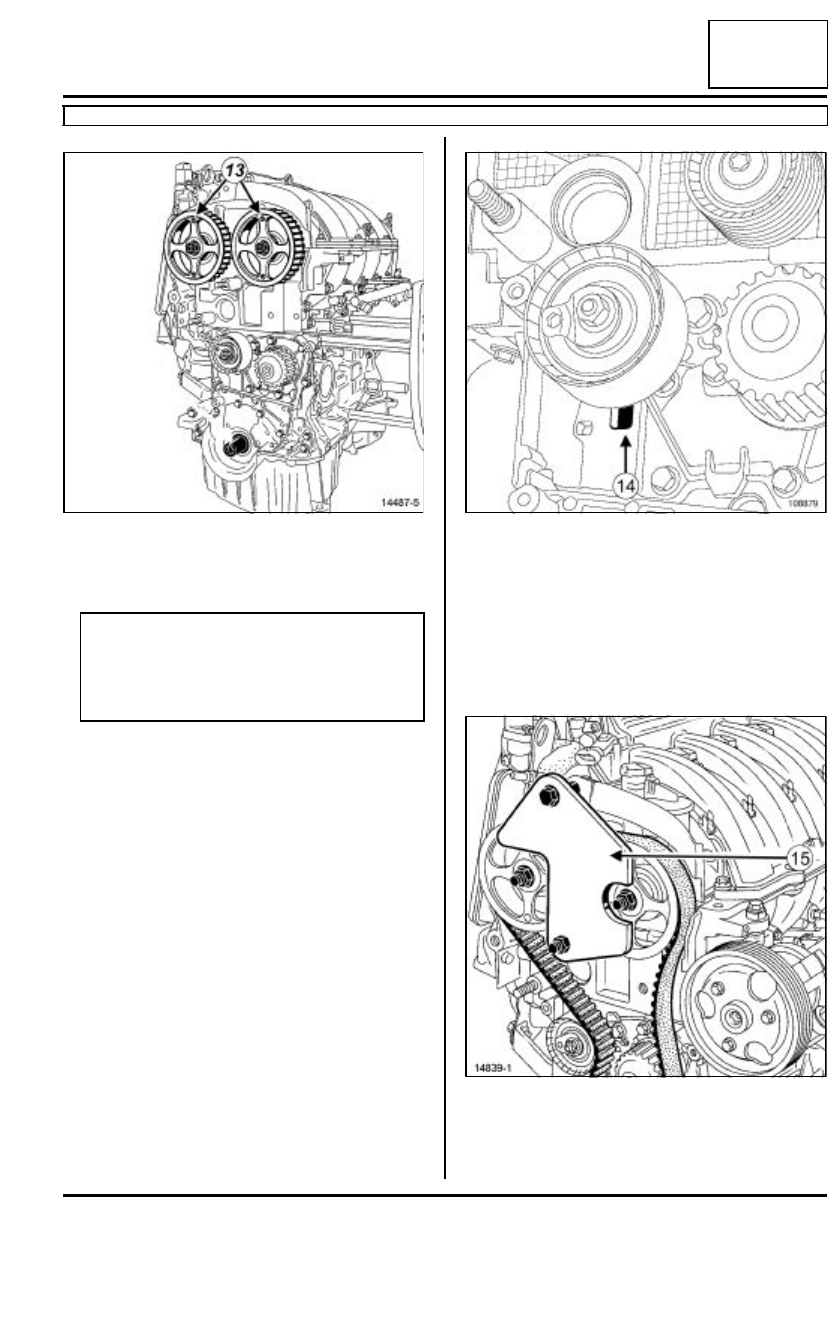

Posicionar el logotipo RENAULT (13), grabado en la
rama de las poleas de los árboles de levas, vertical-
mente y hacia arriba.

Colocar:

- el rodillo tensor posicionando el espolón del rodillo

tensor en la ranura (14),

- la correa de distribución,

- el piñón de distribución del cigüeñal.

IV - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- la correa de distribución en las poleas de los árbo-

les de levas (sin mover las poleas de los árboles de
levas),

14487-5

ATENCIÓN

Al efectuar la sustitución de la correa de distribu-
ción, Sustituir imperativamente la correa de dis-
tribución, los rodillos tensor y enrollador y el
tornillo de la poleas de accesorios del cigüeñal.

108879

14839-1

11A

-

74

PARTE ALTA Y DELANTERA DEL MOTOR

Correa de distribución: Extracción - Reposición

K4J

11A

- el útil de bloqueo de las poleas de los árboles de

levas (Mot. 1490)(15) (utilizar las fijaciones del cár-
ter de distribución para fijar el útil ).

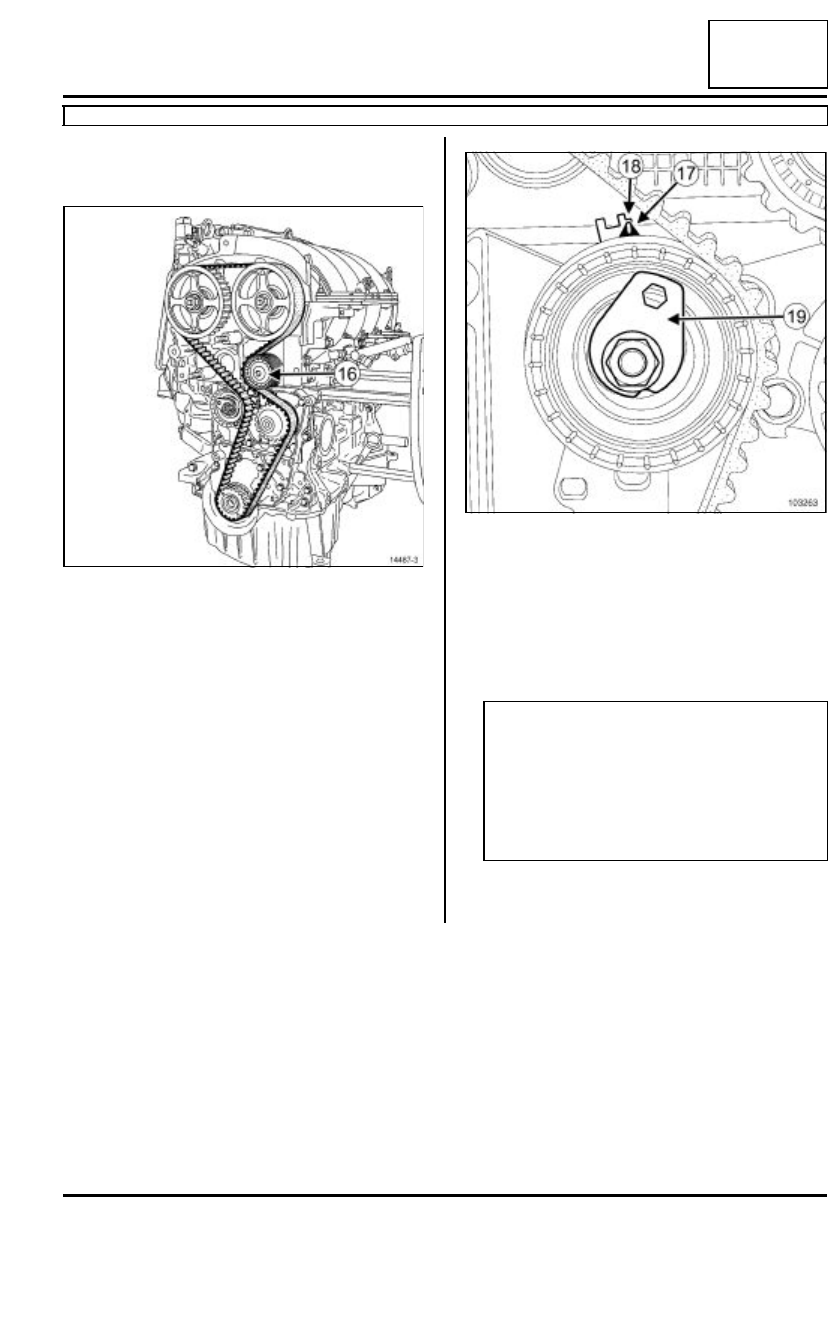

Colocar el rodillo enrollador de distribución (16).

Apretar al par el tornillo de fijación del rodillo en-
rollador de distribución (45 N.m).

Colocar la polea de accesorios del cigüeñal (sin blo-
quear el tornillo, juego de 2 a 3 mm entre el tornillo
y la polea).

Utilizando una llave hexagonal de 6 mm, llevar el ín-
dice móvil (17) frente a la muesca (18), girando la
excéntrica (19) en el sentido de las agujas del reloj.

Apretar al par la tuerca de fijación del rodillo ten-
sor de distribución (7 N.m).

Retirar el útil de bloqueo de los árboles de levas
(Mot. 1490-01).

Efectuar una rotación de seis vueltas de la distribu-
ción por la polea del árbol de levas de escape me-
diante el útil (Mot. 799-01).

14487-3

103263

Nota:

Verificar que la tuerca y el tornillo de las poleas
de los árboles de levas no hagan contacto con
sus respectivas poleas.

Además, empujar de vez en cuando las poleas
de los árboles de levas contra los árboles de
levas.
