Renault Clio. Manual - parte 16





10A

-

32

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento
).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición
).

Extraer:

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción
),

- la pantalla del paso de rueda delantera derecha

(consultar  MR 393 Carrocería, Protecciones ex-
teriores, Pantalla del paso de rueda delantero:
Extracción-Reposición
),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición
),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición).

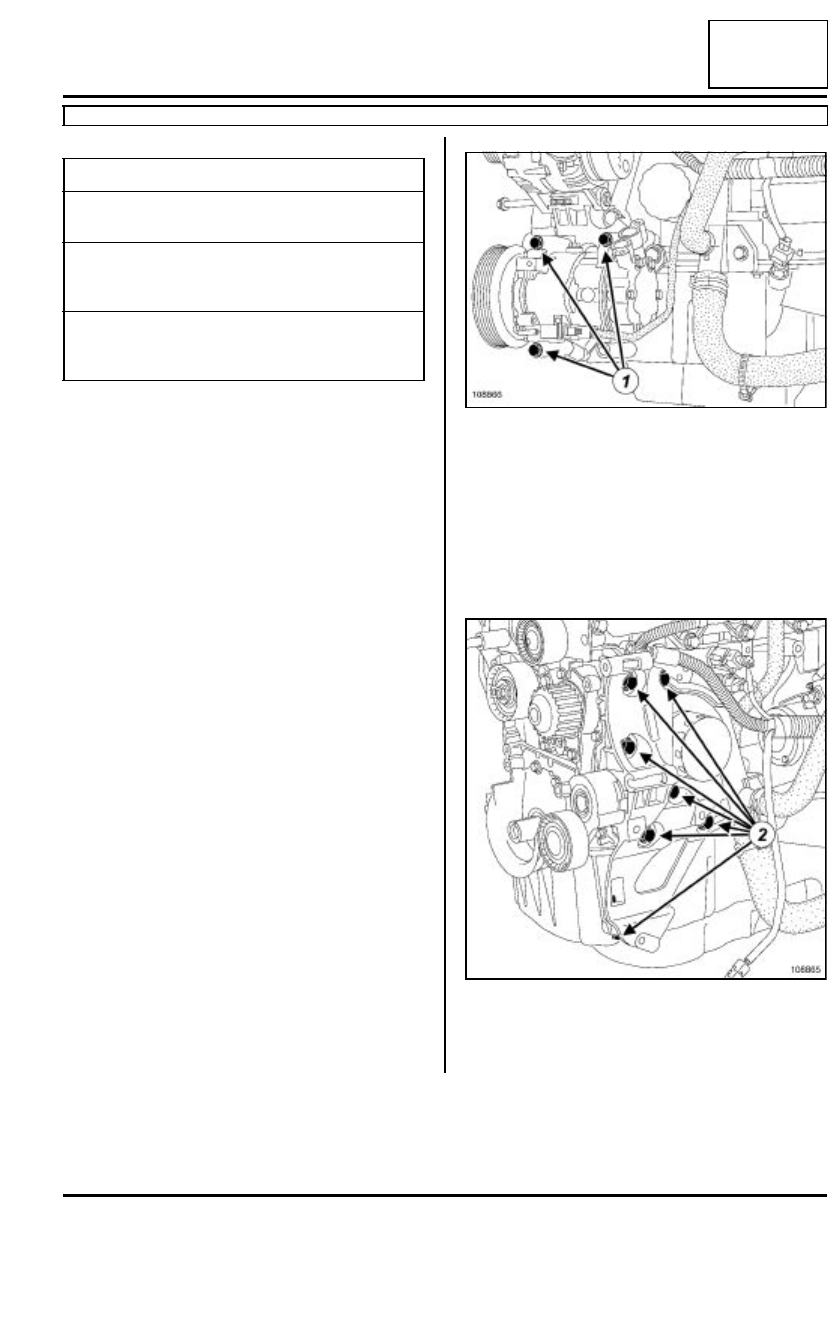

Quitar los tornillos de fijación (1) del compresor del
acondicionador de aire.

Atar el compresor del acondicionador de aire al tra-
vesaño del radiador de refrigeración.

Soltar el cableado eléctrico del alternador del sopor-
te multifunción.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos de fijación (2) del soporte multifunción,

- el soporte multifunción.

Pares de apriete

m

tornillos de fijación del
sopor te multifunción

44 N.m

tornillo de fijación del
sopor te  multifunción en
el cárter inferior

21 N.m

tornillos del compresor
del acondicionador de
aire

25 N.m

108866

108865

10A

-

33

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K4J o K4M, y ACONDICIONADOR DE AIRE

10A

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

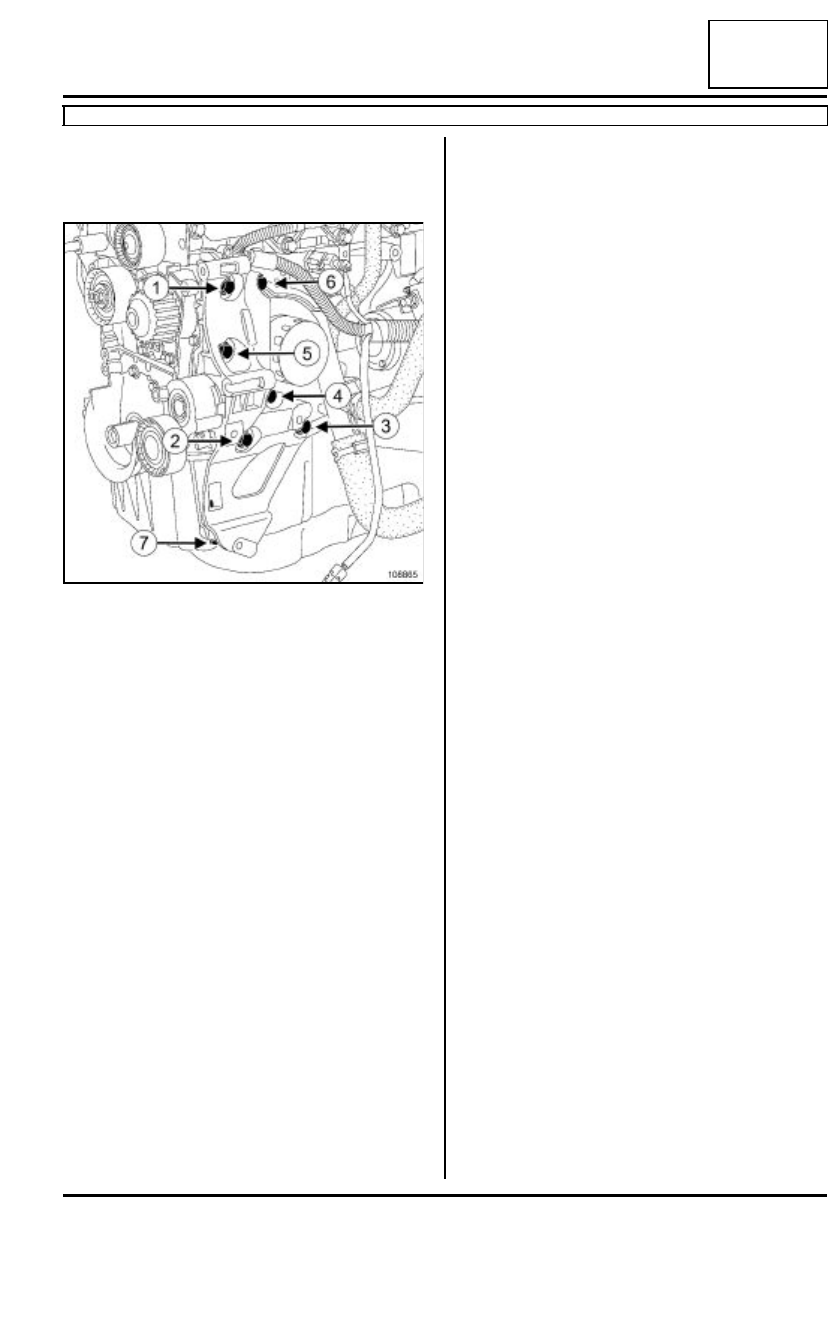

Apretar por orden y a los pares:

- los tornillos de fijación del soporte multifunción

(44 N.m),

- el  tornillo de fijación del soporte multifunción

en el cárter inferior (21 N.m).

II - ETAPA FINAL

Encajar el cableado eléctrico del alternador sobre el
soporte multifunción.

Soltar el compresor del acondicionador de aire del
travesaño del radiador de refrigeración.

Poner los tornillos de fijación del compresor del
acondicionador de aire.

Apretar al par los tornillos del compresor del
acondicionador de aire (25 N.m)
.

Colocar:

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición
),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, Protecciones ex-
teriores, Pantalla del paso de rueda delantero:
Extracción-Reposición
),

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - Reposi-
ción
).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición
).

108865

10A

-

34

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K4J o K4M, y CALEFACCIÓN NORMAL

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento
).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición
).

Extraer:

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción-Reposi-
ción
),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, Protecciones ex-
teriores, Pantalla del paso de rueda delantero:
Extracción-Reposición
),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición
),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición).

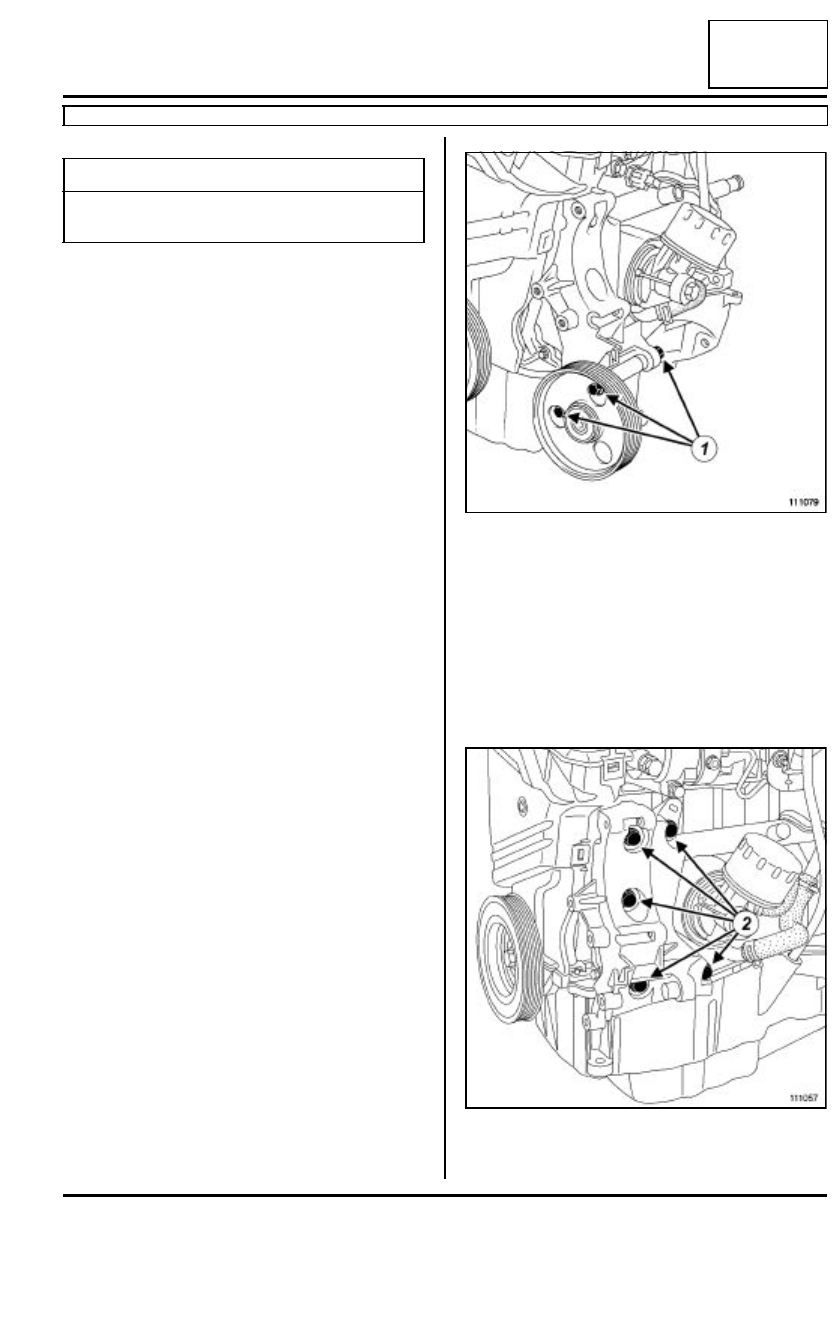

Extraer:

- los tornillos de fijación (1) del soporte de la polea li-

bre,

- el soporte de la polea libre.

Soltar el cableado eléctrico del alternador del sopor-
te multifunción.

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

- los tornillos de fijación (2) del soporte multifunción,

Pares de apriete

m

tornillos de fijación del
sopor te multifunción

44 N.m

111079

111057

10A

-

35

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K4J o K4M, y CALEFACCIÓN NORMAL

10A

- el soporte multifunción.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- el soporte multifunción,

- los tornillos de fijación del soporte multifunción.

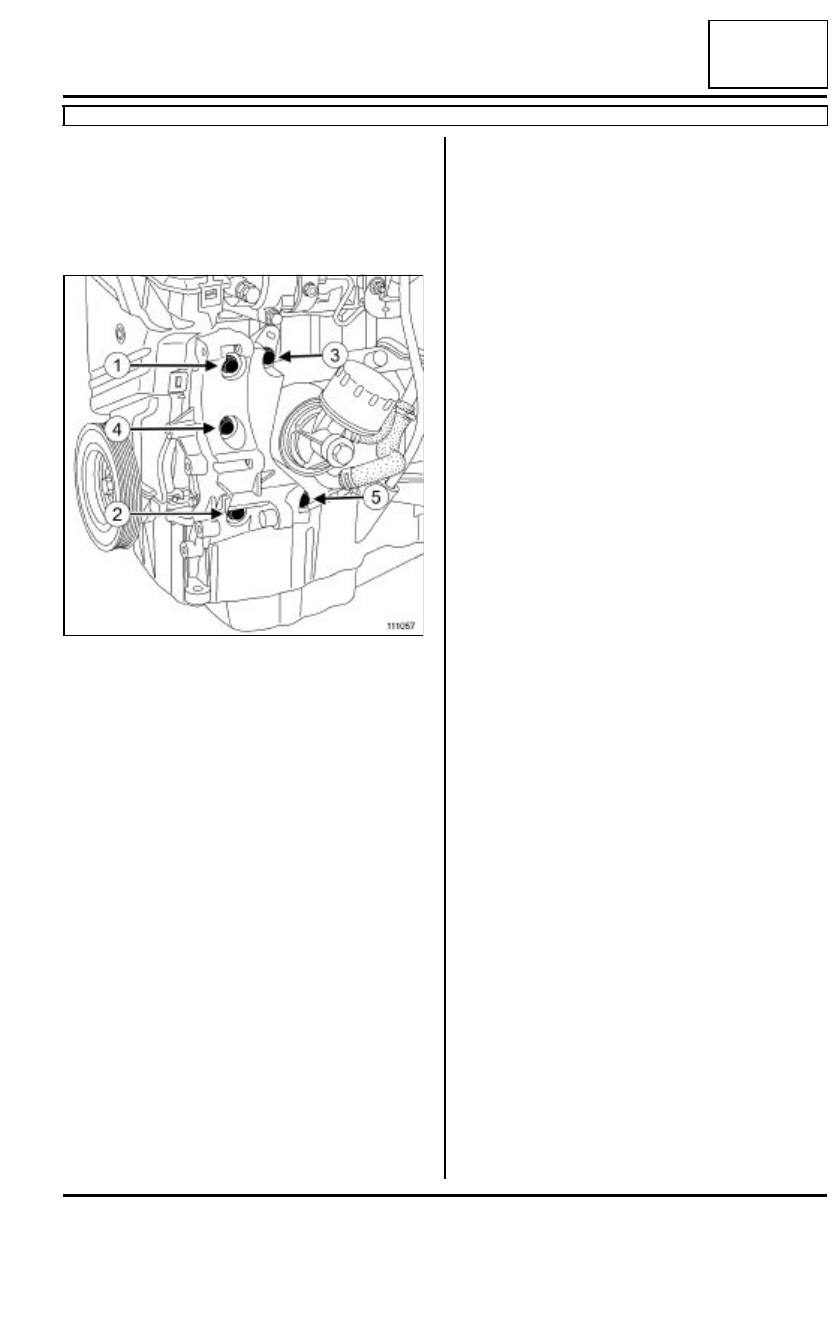

Apretar por orden y al par los tornillos de fijación
del soporte multifunción (44 N.m)
.

II - ETAPA FINAL

Encajar el cableado eléctrico del alternador sobre el
soporte multifunción.

Colocar:

- el soporte de la polea libre,

- los tornillos de fijación  del soporte de la polea libre,

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición
),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, Protecciones ex-
teriores, Pantalla del paso de rueda delantero:
Extracción-Reposición
),

- la rueda delantera derecha (consultar 35A, Rue-

das y neumáticos, Rueda: Extracción - Reposi-
ción
).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición
).

111057
