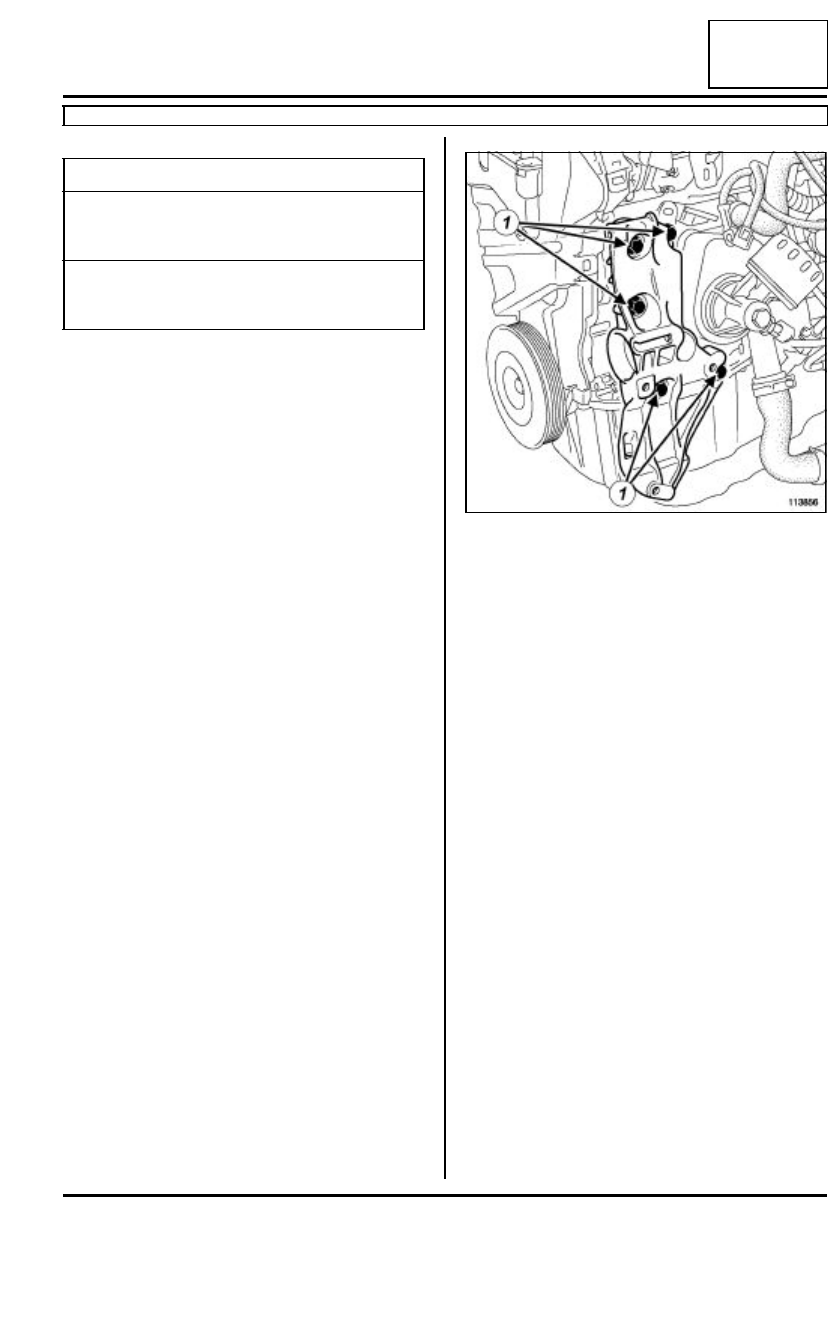

10A

-

36

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K9K, y ACONDICIONADOR DE AIRE

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

Extraer:

- el protector bajo el motor,

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- el paragolpes (consultar MR 393 Carrocería, 55A,

Protecciones exteriores, Paragolpes delantero:
Extracción-Reposición),

- la pantalla del paso de rueda (consultar MR 393

Carrocería, 55A, Protecciones exteriores, Pan-
talla del paso de rueda delantero),

- el cambiador aire-aire (consultar 12B, Sobreali-

mentación, Cambiador aire-aire: Extracción-
Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción-Reposición),

- el compresor de climatización (consultar 62A,

Acondicionador de aire, Compresor: Extrac-
ción-Reposición),

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Desgrapar el cableado del alternador del soporte
multifunción.

Extraer:

- los tornillos de fijación del soporte multifunción (1),

- el soporte multifunción.

Pares de apriete

m

tornillos de fijación del
sopor te  multifunción en
el bloque motor

44 N.m

tornillos de fijación del
sopor te  multifunción en
el cárter inferior

21 N.m

113856

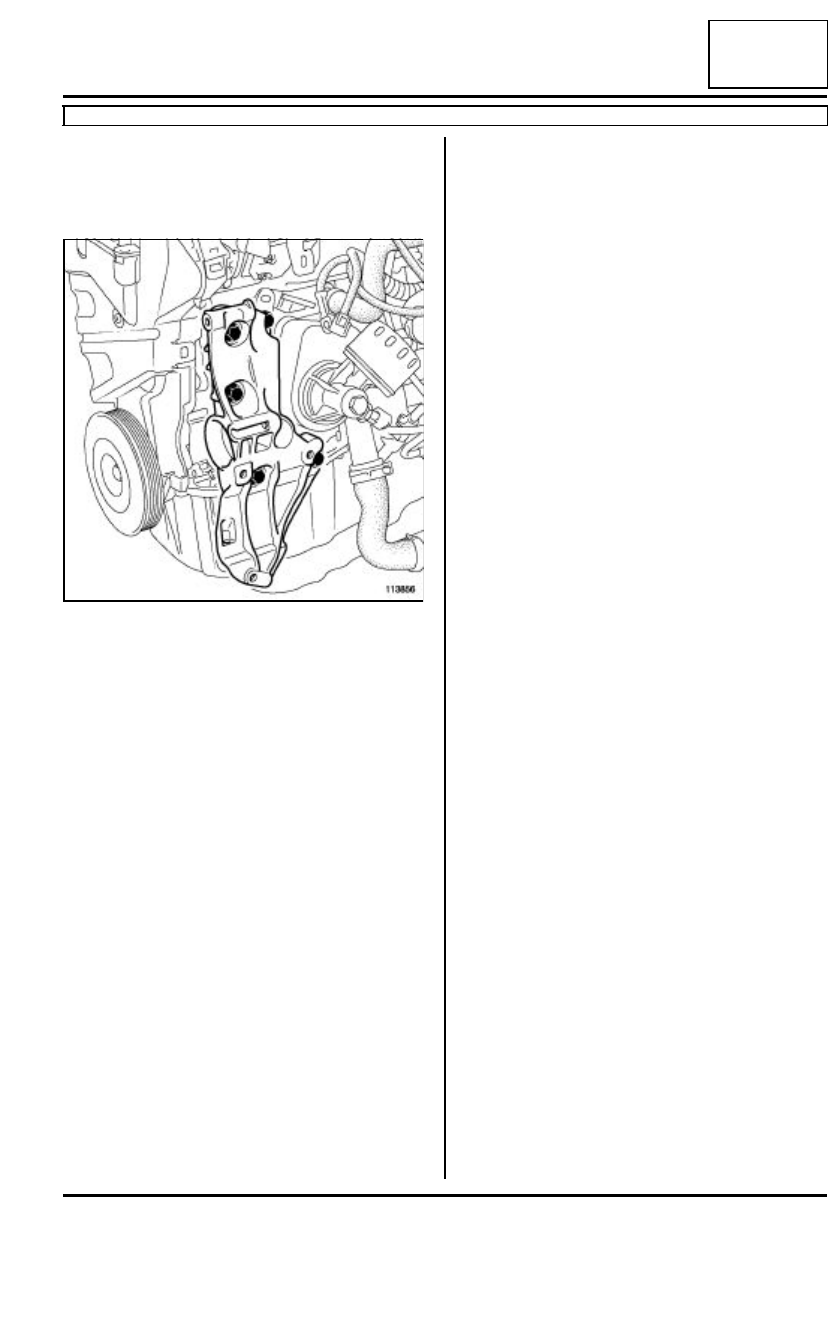

10A

-

37

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K9K, y ACONDICIONADOR DE AIRE

10A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte multifunción.

Apretar al par los tornillos de fijación del soporte
multifunción en el bloque motor (44 N.m).

Apretar al par los tornillos de fijación del soporte
multifunción en el cárter inferior (21 N.m).

II - ETAPA FINAL

Colocar:

- el compresor de climatización (consultar 62A,

Acondicionador de aire, Compresor: Extrac-
ción-Reposición),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción-Reposición),

- el cambiador aire - aire (consultar 12B, Sobreali-

mentación, Cambiador aire - aire: Extracción-
Reposición),

- la pantalla del paso de rueda (consultar MR 393,

55A, Accesorios exteriores, Pantalla del paso
de rueda delantero),

- el paragolpes (consultar MR 393, 55A, Proteccio-

nes exteriores, Paragolpes delantero: Extrac-
ción-Reposición),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- el protector bajo el motor.

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).

113856

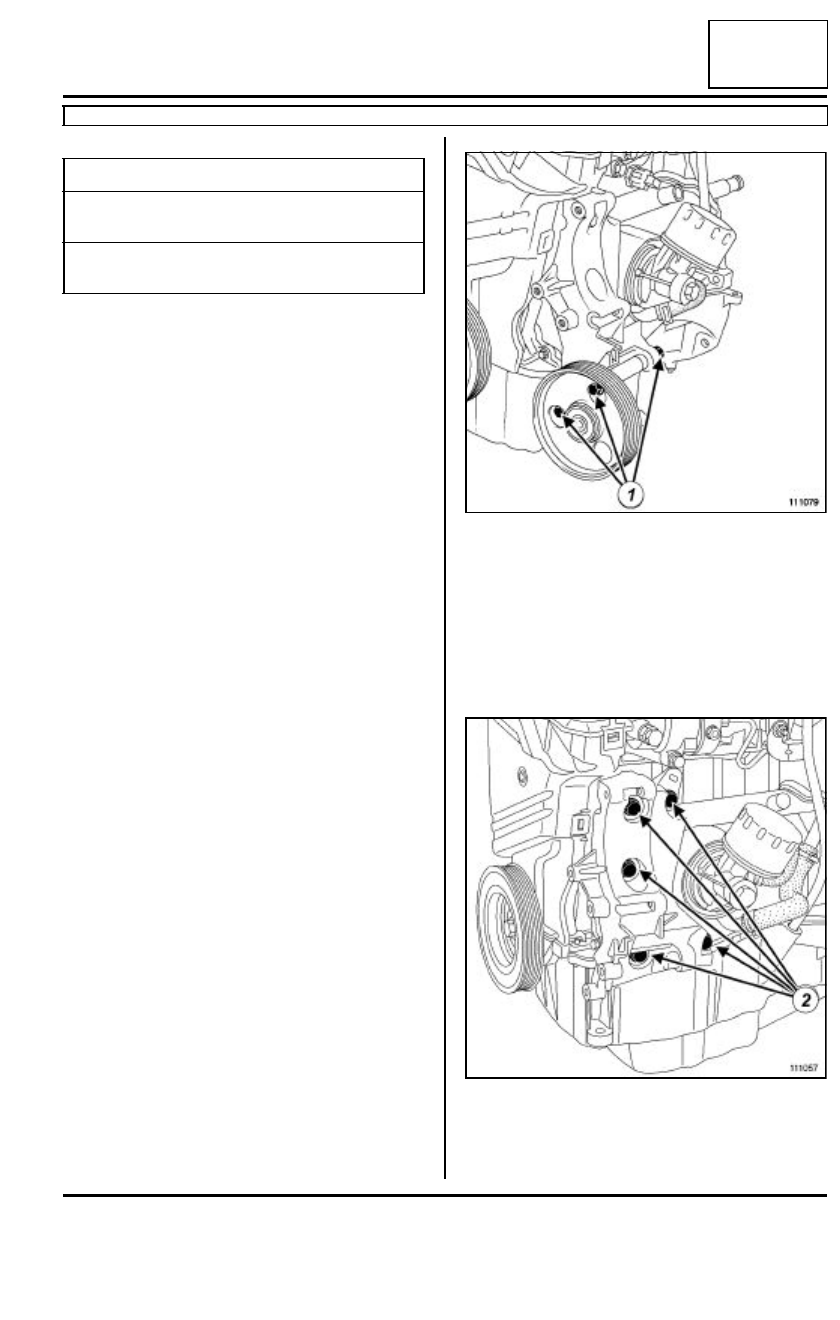

10A

-

38

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K9K, y CALEFACCIÓN NORMAL

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- el protector bajo el motor,

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- el cambiador aire-aire (consultar 12B, Sobreali-

mentación, Cambiador aire-aire: Extracción -
Reposición, página 12B-5),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7).

Extraer:

- los tornillos de fijación (1) del soporte de la polea li-

bre,

- el soporte de la polea libre.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (2) del soporte multifunción,

- el soporte multifunción.

Pares de apriete

m

tornillos de fijación del
sopor te multifunción

44 N.m

tornillos de fijación del
sopor te de la polea libre

21 N.m

111079

111057

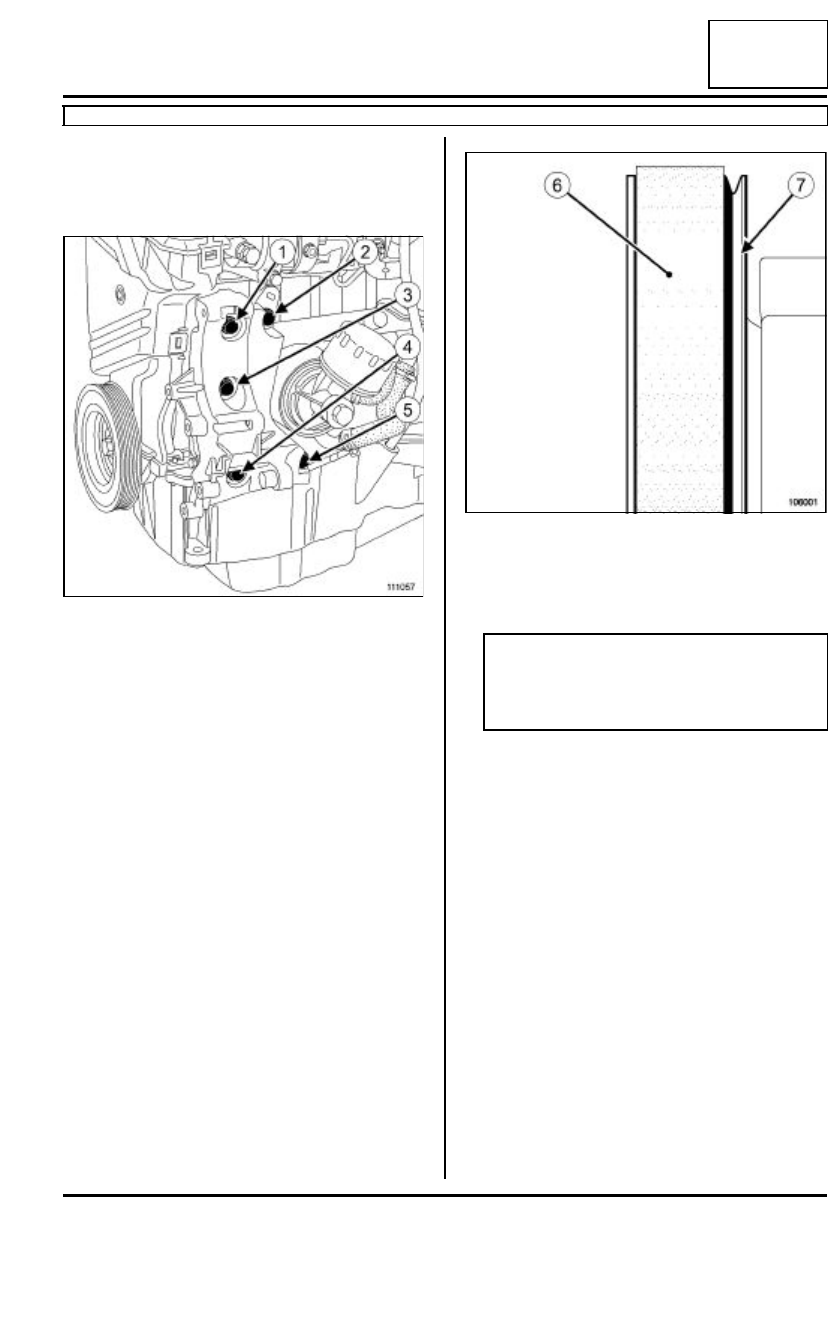

10A

-

39

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

K9K, y CALEFACCIÓN NORMAL

10A

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte multifunción aproximando con la
mano los tornillos.

Apretar por orden y al par los tornillos de fijación
del soporte multifunción (44 N.m).

II - ETAPA FINAL

Colocar:

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7),

-

- el soporte de la polea libre,

- los tornillos de fijación del soporte de la polea libre.

Apretar al par los tornillos de fijación del soporte
de la polea libre (21 N.m).

Colocar:

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el cambiador aire-aire (consultar 12B, Sobreali-

mentación, Cambiador aire-aire: Extracción -
Reposición, página 12B-5),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la rueda delantera derecha(consultar Rueda: Ex-

tracción - Reposición),

- el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

111057

106001

(6)

correa de accesorios

(7)

polea de la rueda libre

Nota:

La correa de accesorios (6) debe estar posicio-
nada en la polea de la rueda libre (7) como en el
esquema anterior.
