CONJUNTO MOTOR Y BAJOS DE MOTOR

Bomba de aceite: Extracción - Reposición

K4J o K4M

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado).

Extraer el cárter inferior (consultar 10A, Conjunto
motor y bajos de motor, Cárter inferior: Extrac-
ción - Reposición).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Extraer:

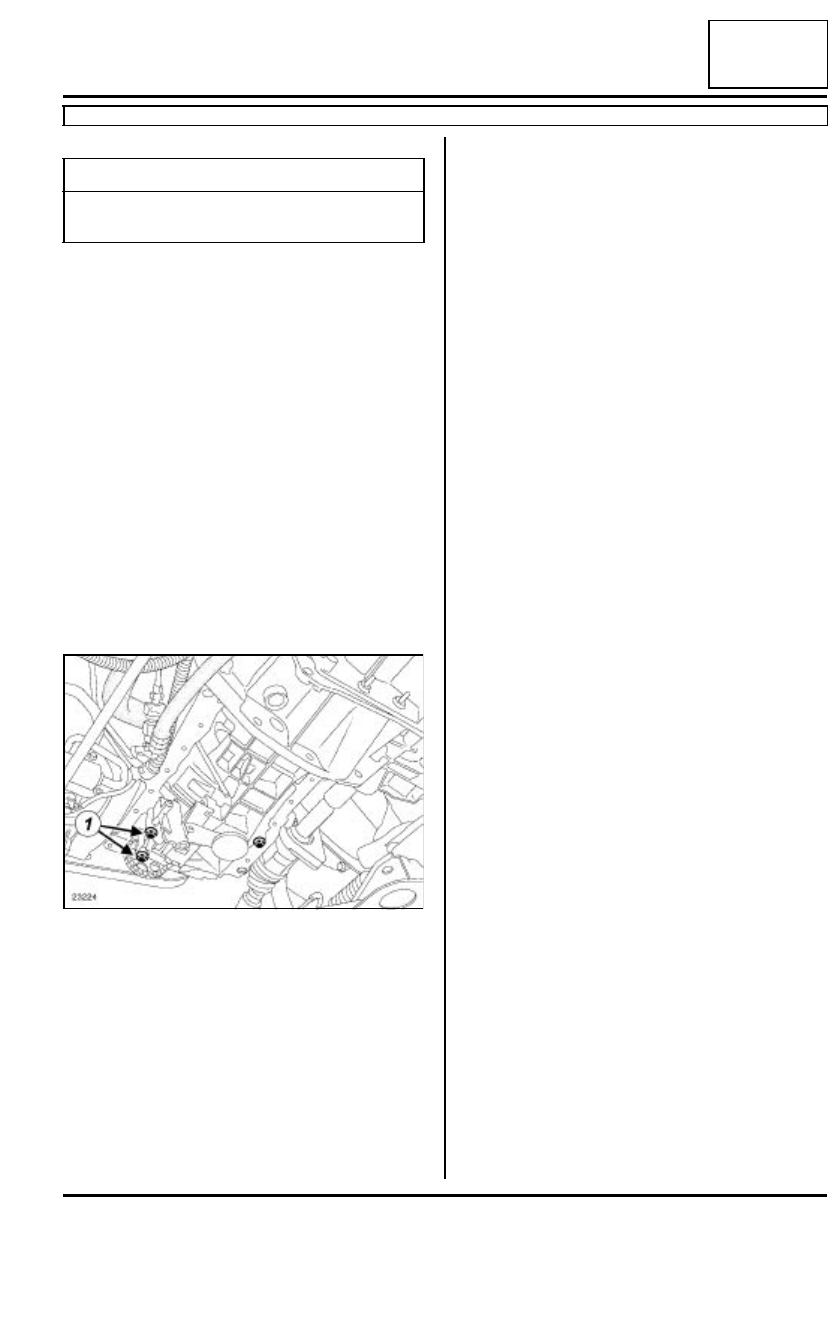

- los tornillos de fijación (1) de la bomba de aceite,

- la bomba de aceite.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar:

- la bomba de aceite,

- los tornillos de fijación de la bomba de aceite.

Apretar al par los tornillos de fijación de la bomba
de aceite  (25 N.m).

II - ETAPA FINAL

Colocar el cárter inferior (consultar 10A, Conjunto
motor y bajos de motor, Cárter inferior: Extrac-
ción - Reposición).

Efectuar el llenado de aceite motor (consultar 10A,
Conjunto motor y bajos de motor, Aceite motor:
Vaciado - Llenado).

Esperar 10 minutos.

Controlar el nivel de aceite.

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Pares de apriete

m

tornillos de fijación de la
bomba de aceite

25 N.m

23224

10A

-

29

CONJUNTO MOTOR Y BAJOS DE MOTOR

Bomba de aceite: Extracción - Reposición

K9K

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador (consultar Ve-
hículo: Remolcado y levantamiento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- el protector bajo el motor,

- el cárter inferior (consultar 10A, Conjunto motor y

bajos de motor, Cárter inferior: Extracción - Re-
posición, página 10A-14).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (1) de la bomba de aceite,

- la bomba de aceite.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar la bomba de aceite.

Apretar los tornillos de fijación de la bomba de
aceite  (25 N.m).

II - ETAPA FINAL

Colocar:

- el cárter inferior (consultar 10A, Conjunto motor y

bajos de motor, Cárter inferior: Extracción - Re-
posición, página 10A-14),

- el protector bajo el motor.

Efectuar el llenado de aceite motor (consultar 10A,
Conjunto motor y bajos de motor, Aceite motor:
Vaciado - Llenado).

Conectar la batería (consultar Batería: Extracción -
Reposición).

Pares de apriete

m

tornillos de fijación de la
bomba de aceite

25 N.m

23224

10A

-

30

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

D4F

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición),

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7).

Extraer el compresor del acondicionador de
aire.(consultar  Compresor: Extracción - Reposi-
ción)

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

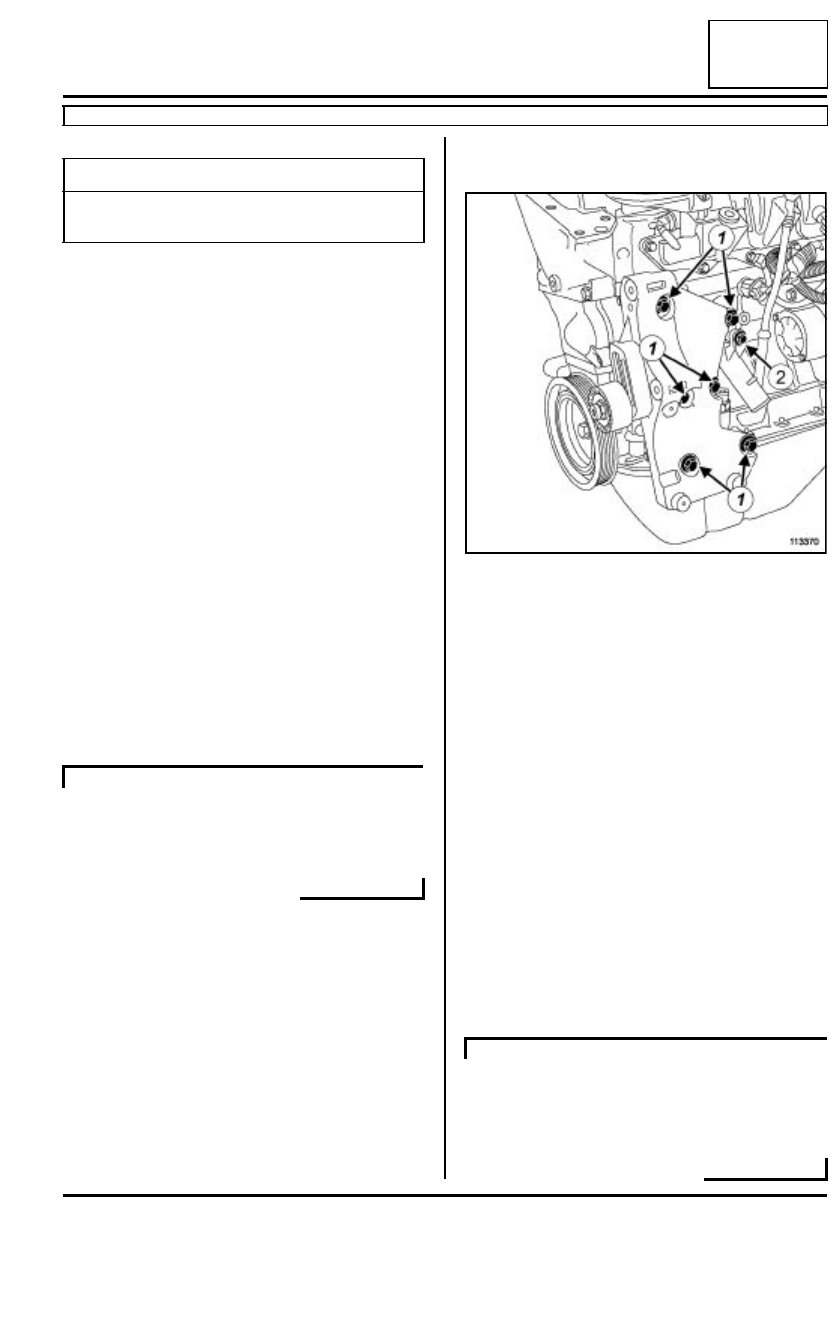

- los tornillos (1) de fijación del soporte multifunción,

- el tornillo (2) de fijación del tubo de entrada de la

bomba de agua,

- el soporte multifunción.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el soporte multifunción.

Apretar al par los tornillos de fijación del soporte
multifunción (50 N.m).

Poner el tornillo de fijación del tubo de entrada de la
bomba de agua.

II - ETAPA FINAL

Colocar el compresor del acondicionador de
aire.(consultar Compresor: Extracción - Reposi-
ción)

Pares de apriete

m

tornillos de fijación del
sopor te multifunción

50 N.m

ACONDICIONADOR DE AIRE

113370

ACONDICIONADOR DE AIRE

10A

-

31

CONJUNTO MOTOR Y BAJOS DE MOTOR

Soporte multifunción: Extracción - Reposición

D4F

10A

Colocar:

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - Reposición, página
16A-7),

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - Reposición, página 11A-1).

- la pantalla del paso de rueda delantero derecho

(consultar  MR 393 Carrocería, 55A, Proteccio-
nes exteriores, Pantallas del paso de rueda de-
lantero: Extracción-Reposición),

- la rueda delantera derecha (consultar Rueda: Ex-

tracción - Reposición).

Conectar la batería (consultar Batería: Extracción -
Reposición).
