Renault Clio. Manual - parte 11

10A

-

12

CONJUNTO MOTOR Y BAJOS DE MOTOR

Sonda de nivel de aceite: Extracción - Reposición

K9K

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: remolcado y levantamiento).

Extraer el protector bajo el motor.

Desgrapar el manguito de agua del soporte de los
motoventiladores.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

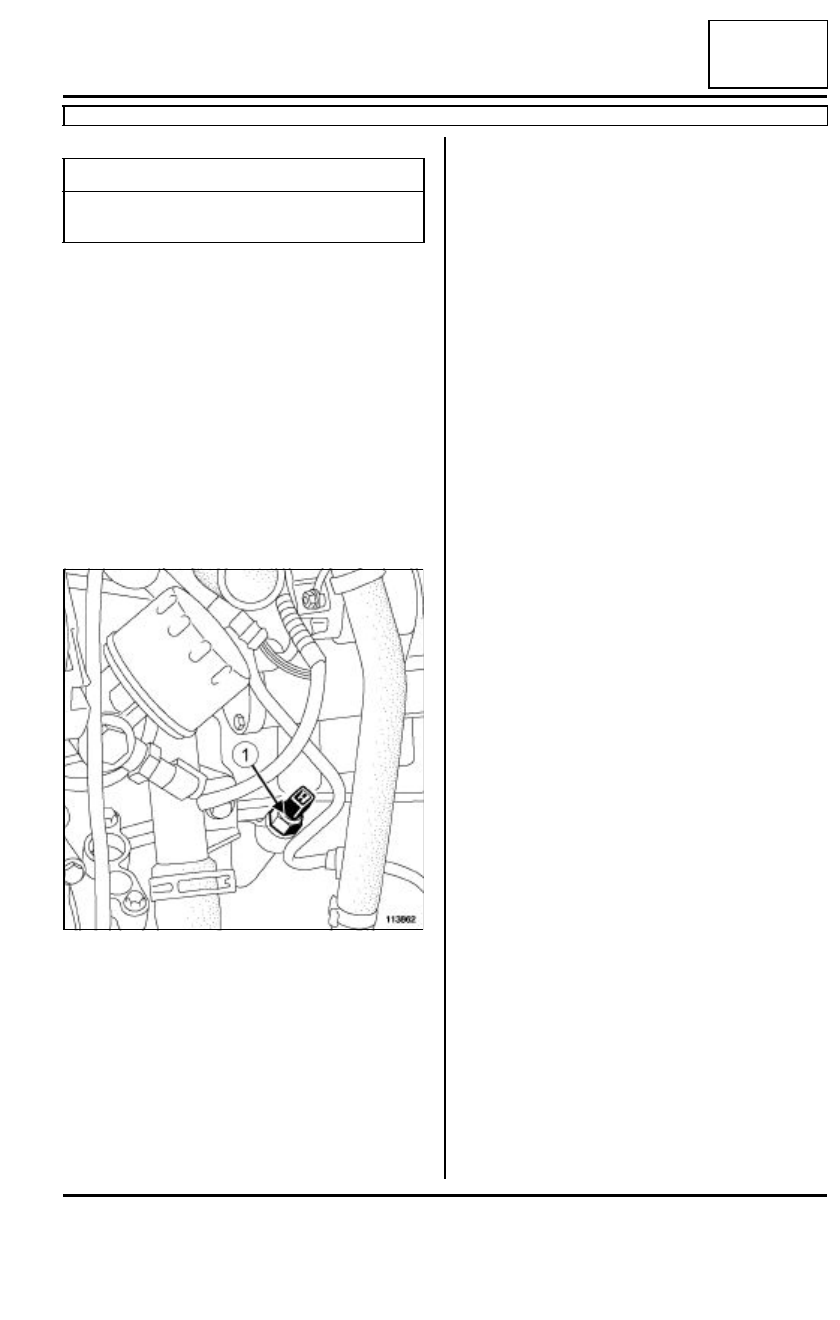

Desconectar el conector de la sonda de nivel de
aceite.

Extraer la sonda (1) de nivel de aceite.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar la sonda del nivel de aceite.

Apretar al par la sonda del nivel de aceite (25
N.m).

Conectar el conector de la sonda del nivel de aceite.

II - ETAPA FINAL

Grapar el manguito sobre el soporte de los moto-
ventiladores.

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).

Pares de apriete

m

sonda del nivel  de
aceite

25 N.m

113862

10A

-

13

CONJUNTO MOTOR Y BAJOS DE MOTOR

Sonda de nivel de aceite: Extracción - Reposición

K4J o K4M

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Desgrapar el manguito inferior del radiador motor.

Apartar el manguito inferior sin forzar.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

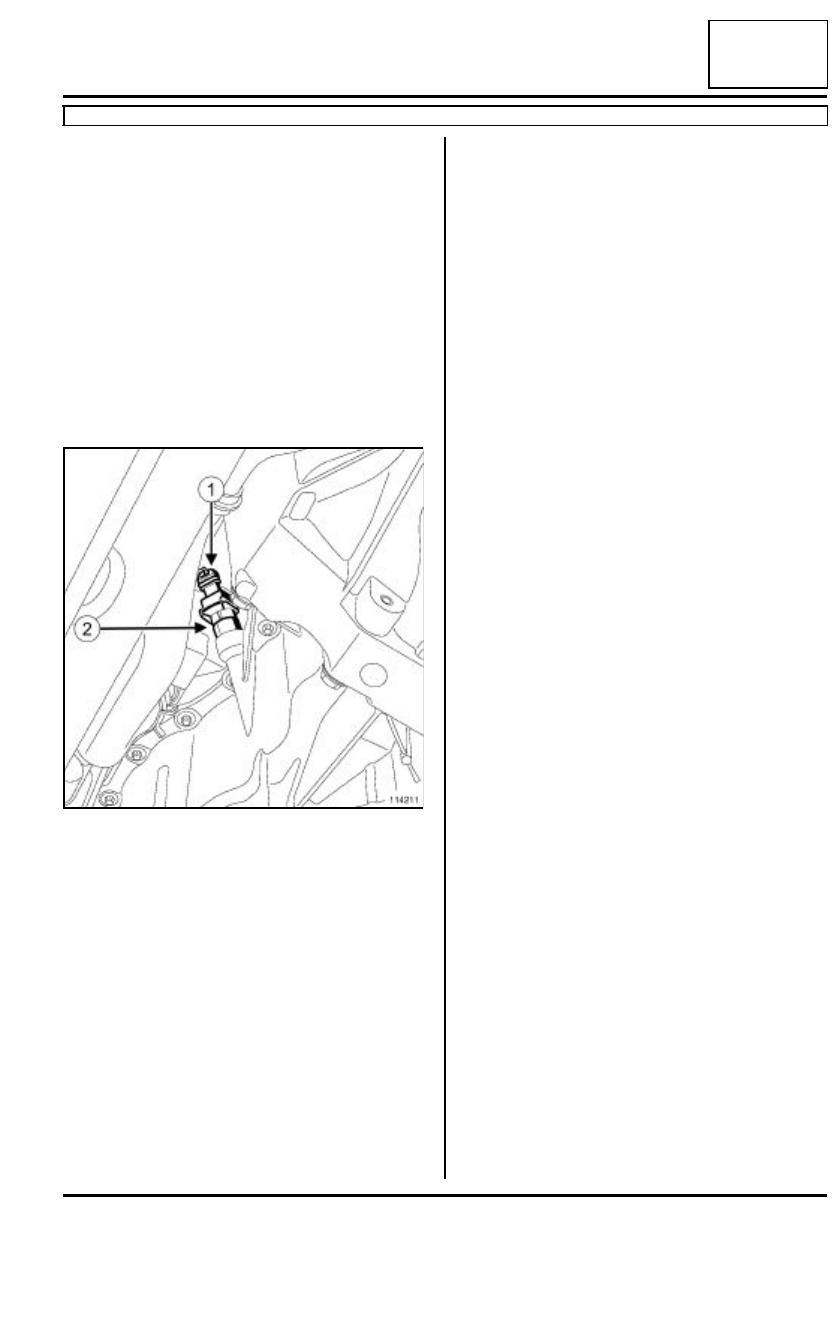

Desconectar el conector (1) de la sonda del nivel de
aceite.

Extraer la sonda  de nivel de aceite.(2)

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Desengrasar la cara de apoyo de la sonda del nivel
de aceite en el bloque motor.

Colocar la sonda del nivel de aceite.

Conectar el conector de la sonda del nivel de aceite.

II - ETAPA FINAL

Grapar el manguito inferior del radiador motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

114211

10A

-

14

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

D4F

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Extraer:

- la varilla del nivel de aceite motor,

- el protector bajo el motor.

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado, página 10A-1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

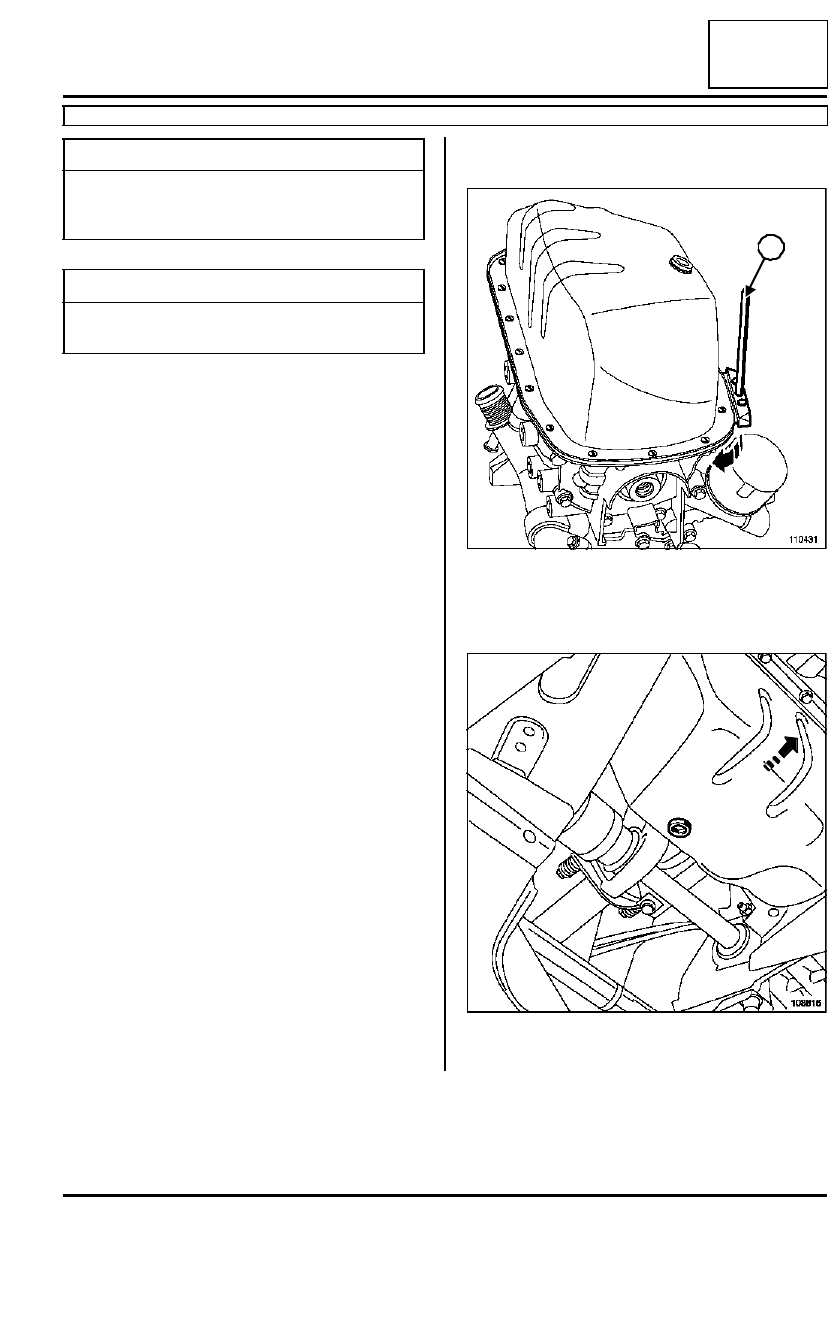

Quitar los tornillos de fijación del cárter inferior.

Despegar el cárter inferior mediante el útil (Mot.
1716)(1).

Extraer el cárter inferior haciéndole pivotar hacia
adelante.

Utillaje especializado indispensable

Mot. 1716

Despegador de cárte-
res con juntas con sili-
cona.

Pares de apriete

m

tornillos de fijación del
cárter inferior

10 N.m

110431

108816

1

10A

-

15

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

D4F

10A

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

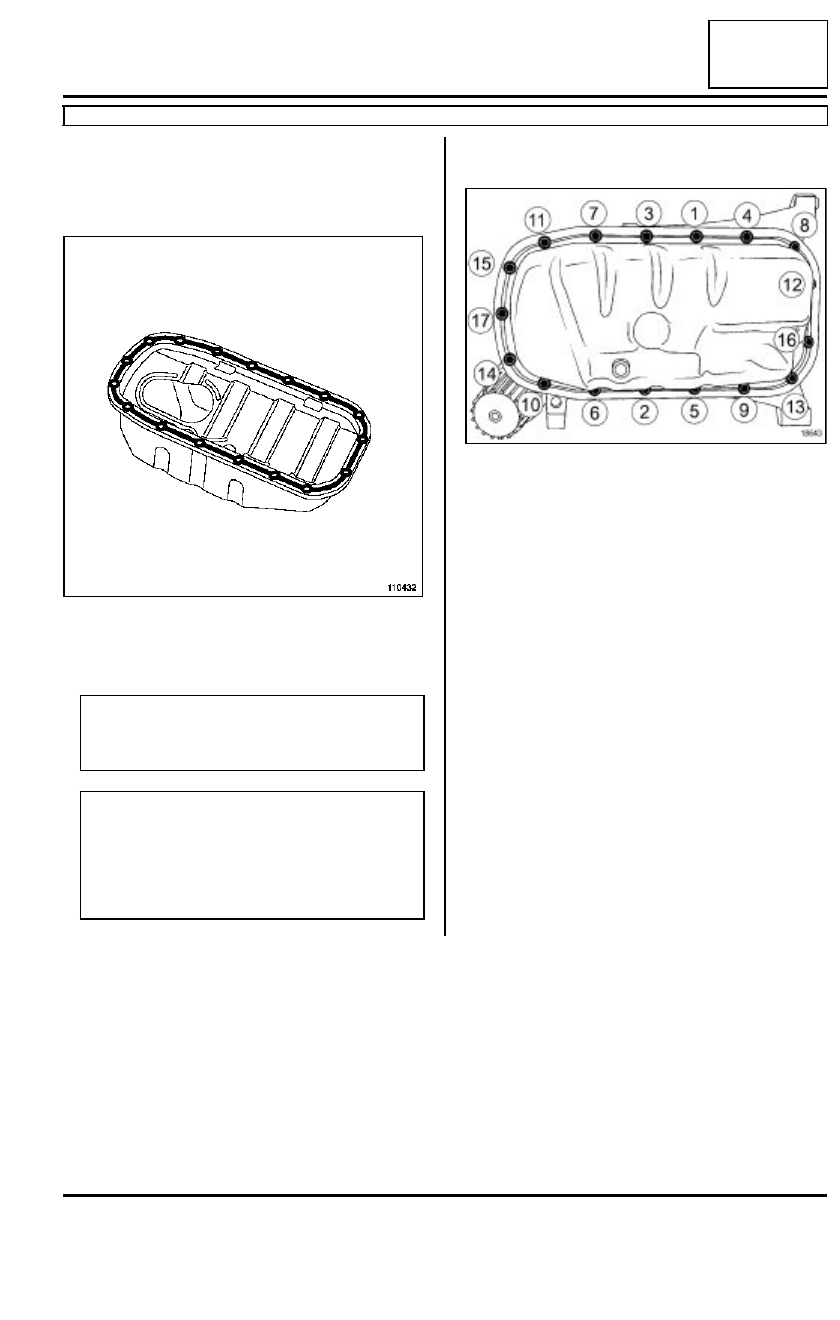

Aplicar un cordón de JUNTA SILICONA ADHE-
RENTE 77 11 227 484 de una anchura de 3 mm
para asegurar la estanquidad del cárter inferior.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el cárter inferior.

Apretar por orden y al par los tornillos de fijación
del cárter inferior  (10 N.m).

III - ETAPA FINAL

Efectuar el llenado de aceite motor (consultar 10A,
Conjunto motor y bajos de motor, Aceite motor:
Vaciado - Llenado, página 10A-1).

Colocar:

- la varilla del nivel de aceite motor,

- el protector bajo el motor.

110432

ATENCIÓN

Los planos de juntas deben estar limpios, secos
y sin grasa (evitar las huellas de dedos).

ATENCIÓN

Un exceso de producto de estanquidad en la
aplicación puede provocar un desbordamiento
de dicho producto al apretar las piezas. La mez-
cla producto - fluido puede provocar una degra-
dación de algunos elementos (motor, radiador...).

18643
