Renault Clio. Manual - parte 10

10A

-

8

CONJUNTO MOTOR Y BAJOS DE MOTOR

Captador de presión de aceite: Extracción - Reposición

D4F

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el protector bajo el motor.

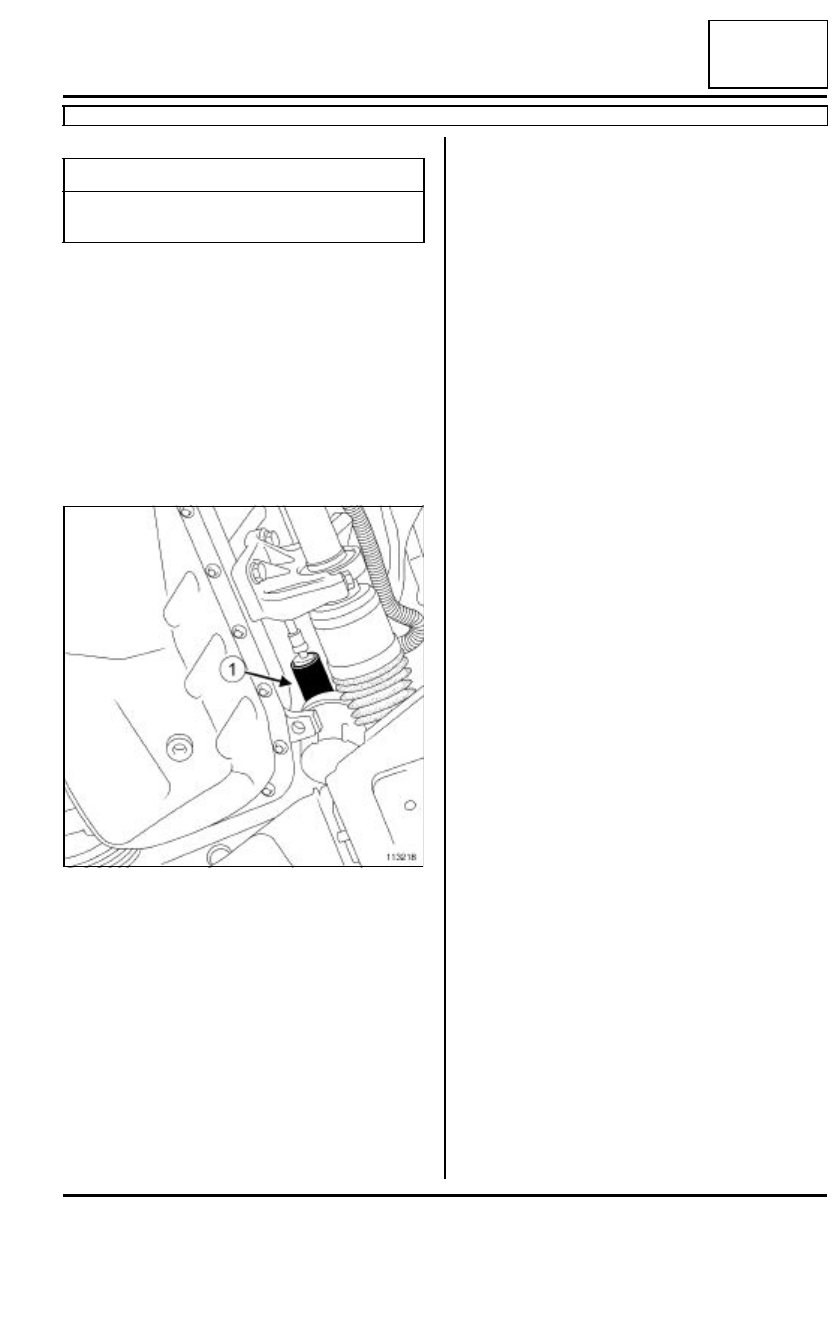

Soltar la tapa del conector (1).

Extraer el conector del captador de presión de
aceite.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el captador de presión de aceite.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el captador de presión de aceite.

Apretar al par el captador de presión de aceite (32
N.m).

II - ETAPA FINAL

Colocar el conector del captador de presión de
aceite.

Encajar la tapa del conector.

Colocar el protector bajo el motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

Pares de apriete

m

captador de presión de
aceite

32 N.m

113218

10A

-

9

CONJUNTO MOTOR Y BAJOS DE MOTOR

Captador de presión de aceite: Extracción - Reposición

K9K

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar 80A, Batería: Ex-
tracción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el protector del motor.

Desconectar el conector del captador de presión de
aceite.

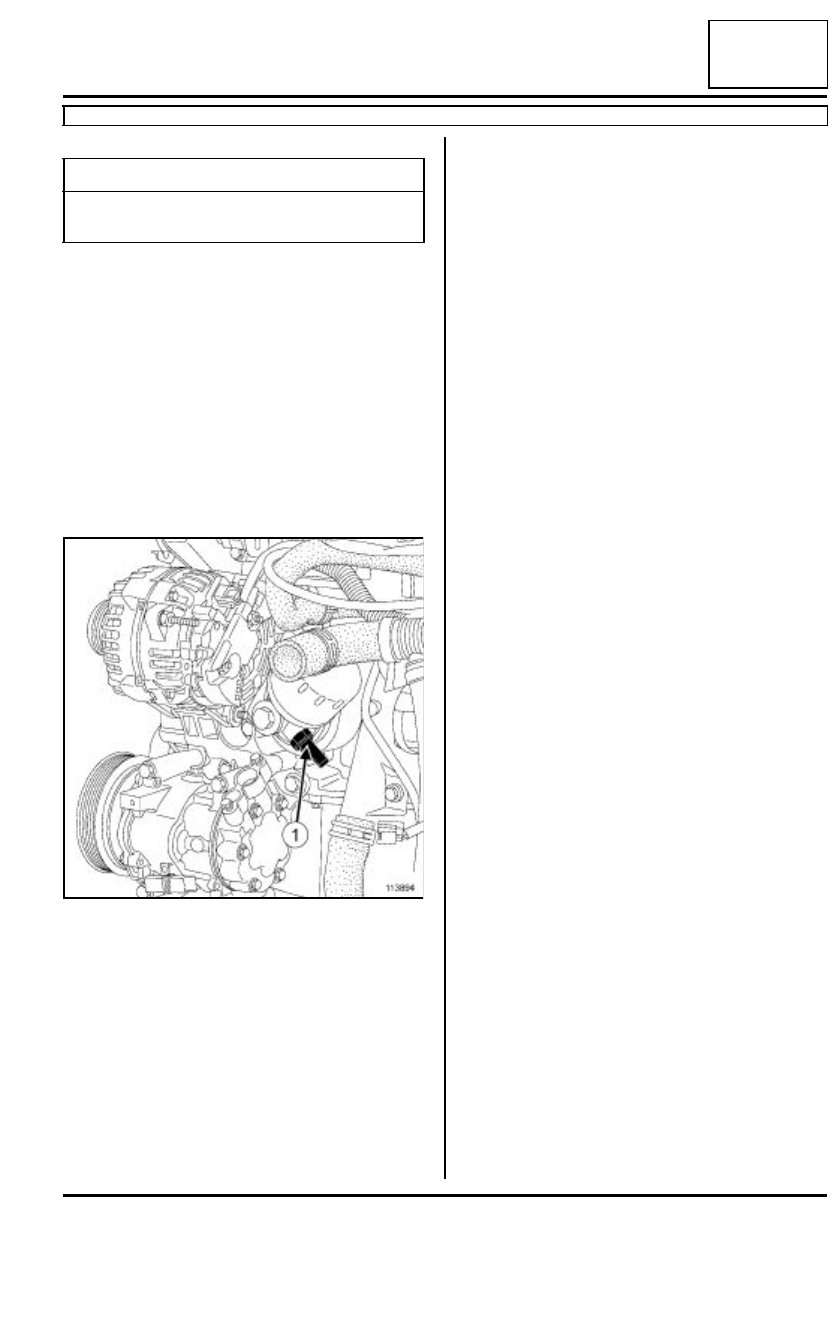

Extraer el captador (1) de presión de aceite.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el captador de presión de aceite.

Apretar al par el captador de presión de aceite (30
N.m).

II - ETAPA FINAL

Conectar la batería (consultar 80A, Batería: Extrac-
ción - Reposición).

Pares de apriete

m

captador de presión de
aceite

30 N.m

113894

10A

-

10

CONJUNTO MOTOR Y BAJOS DE MOTOR

Captador de presión de aceite: Extracción - Reposición

K4J o K4M

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer la tapa de estilo del motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

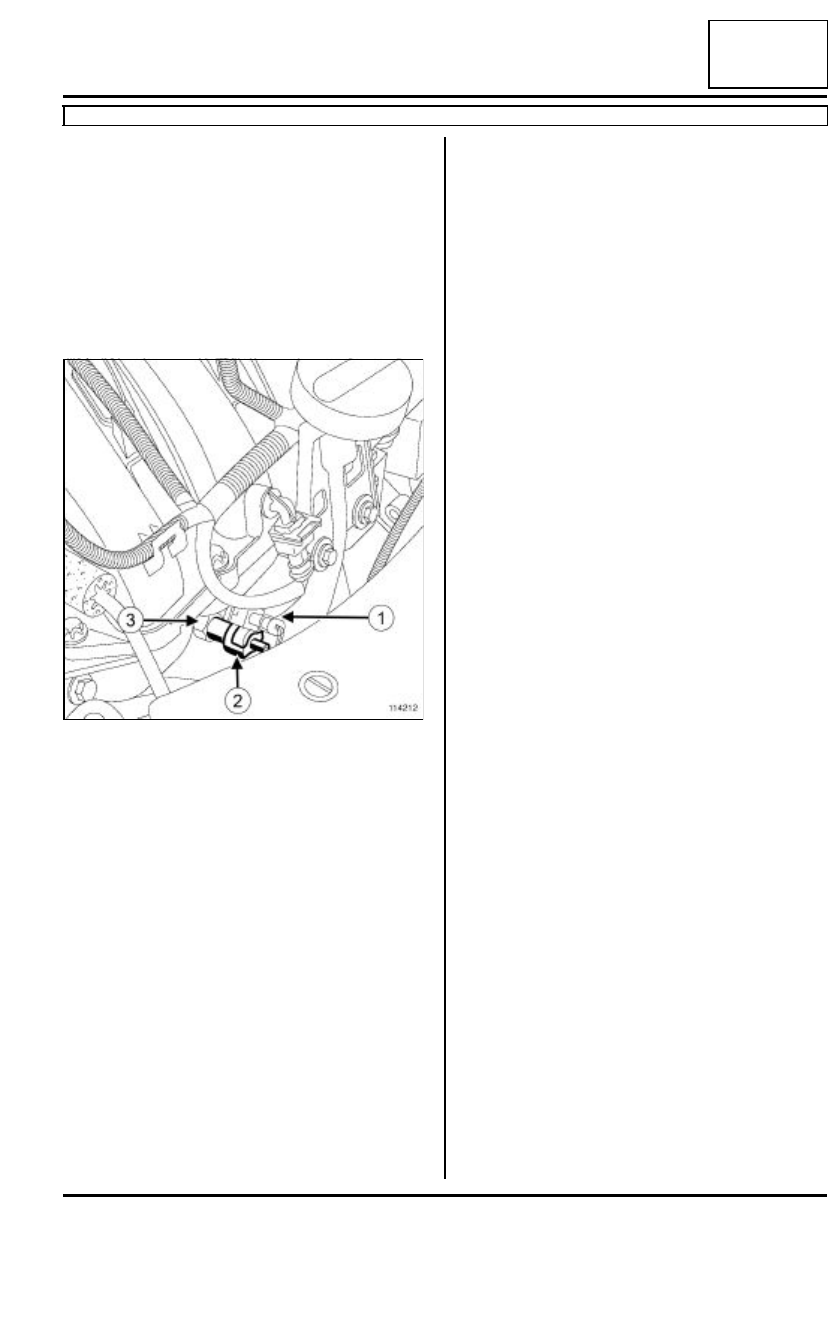

Desconectar:

- el conector (1)del captador de picado,

- el conector (2) del manocontacto de presión de

aceite.

Extraer el manocontacto de presión de aceite (3).

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Desengrasar la cara de apoyo del manocontacto de
presión de aceite en el bloque motor.

Colocar el manocontacto de presión de aceite.

II - ETAPA FINAL

Conectar:

- el conector del manocontacto de presión de aceite,

- el conector del captador de picado.

Colocar la tapa de estilo del motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

114212

10A

-

11

CONJUNTO MOTOR Y BAJOS DE MOTOR

Sonda de nivel de aceite: Extracción - Reposición

D4F

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Apartar el tubo de aspiración de aire.

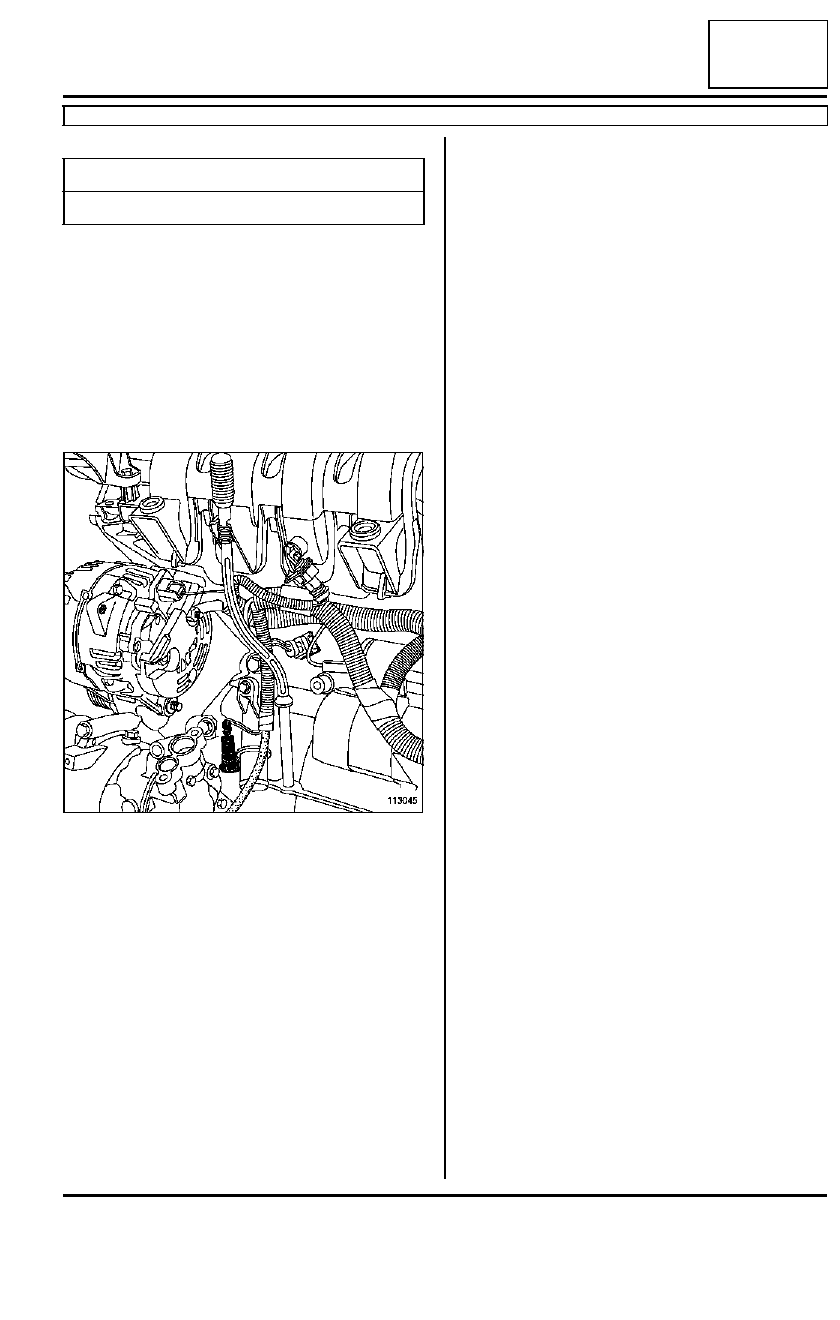

Desconectar el conector (1) de la sonda del nivel de
aceite (2).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la sonda del nivel de aceite.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar la sonda del nivel de aceite.

Apretar al par la sonda de nivel de aceite (30

±±±±

 5

N.m).

II - ETAPA FINAL

Conectar el conector de la sonda del nivel de aceite.

Colocar el tubo de aspiración de aire.

Conectar la batería (consultar Batería: Extracción -
Reposición).

Pares de apriete

m

sonda de nivel de aceite

30

±±±±

 5 N.m

113045
