CONJUNTO MOTOR Y BAJOS DE MOTOR

Filtro de aceite: Extracción - Reposición

D4F

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado, página 10A-1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer el filtro de aceite mediante el útil (Mot.
1330).

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Untar de aceite motor la junta de estanquidad del
nuevo filtro de aceite.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Enroscar el filtro de aceite hasta hacer contacto.

Apretar el filtro de aceite 3/4 de vuelta mediante el
útil (Mot. 1330).

III - ETAPA FINAL

Efectuar el llenado de aceite motor (consultar 10A,
Conjunto motor y bajos de motor, Aceite motor:
Vaciado - Llenado, página 10A-1).

Utillaje especializado indispensable

Mot. 1330

Cofia del filtro de
aceite diámetro 66
mm

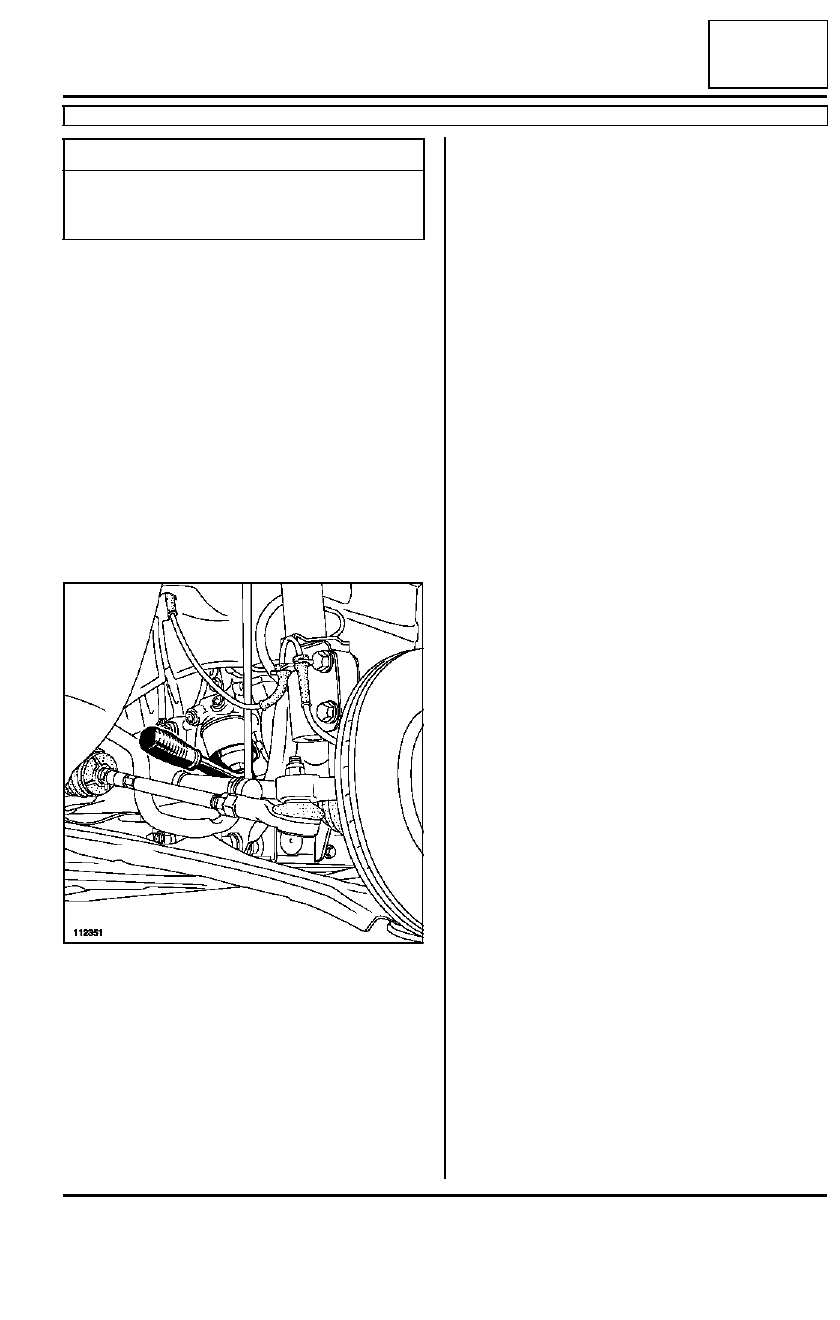

112351

10A

-

5

CONJUNTO MOTOR Y BAJOS DE MOTOR

Filtro de aceite: Extracción - Reposición

K4J o K4M

10A

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

Colocar el útil (Mot. 1329)(1) con un trinquete en el
filtro de aceite.

Extraer el filtro de aceite.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Aceitar la junta del filtro de aceite nuevo.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Enroscar el filtro de aceite hasta que la junta haga
contacto en el motor.

Apretar el filtro de aceite con la mano 3/4 de vuelta.

III - ETAPA FINAL

Llenar de aceite el motor (consultar 10A, Conjunto
motor y bajos de motor, Aceite motor: Vaciado -
Llenado).

Utillaje especializado indispensable

Mot. 1329

Cofia del filtro de
aceite diámetro 76
mm

110385

10A

-

6

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cambiador de temperatura agua/aceite: Extracción - Reposición

K9K

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medios de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer:

- la batería (consultar 80A, Batería, Batería: Ex-

tracción-Reposición),

- el protector del motor,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- el protector bajo el motor,

- el cambiador aire - aire (consultar 12B, Sobreali-

mentación, Cambiador aire - aire: Extracción -
Reposición).

Vaciar:

- el aceite motor (consultar 10A, Conjunto motor y

bajos de motor, Aceite motor: Vaciado - Llena-
do),

- el circuito de refrigeración (consultar 19A, Refrige-

ración, Circuito de refrigeración: Vaciado - Lle-
nado).

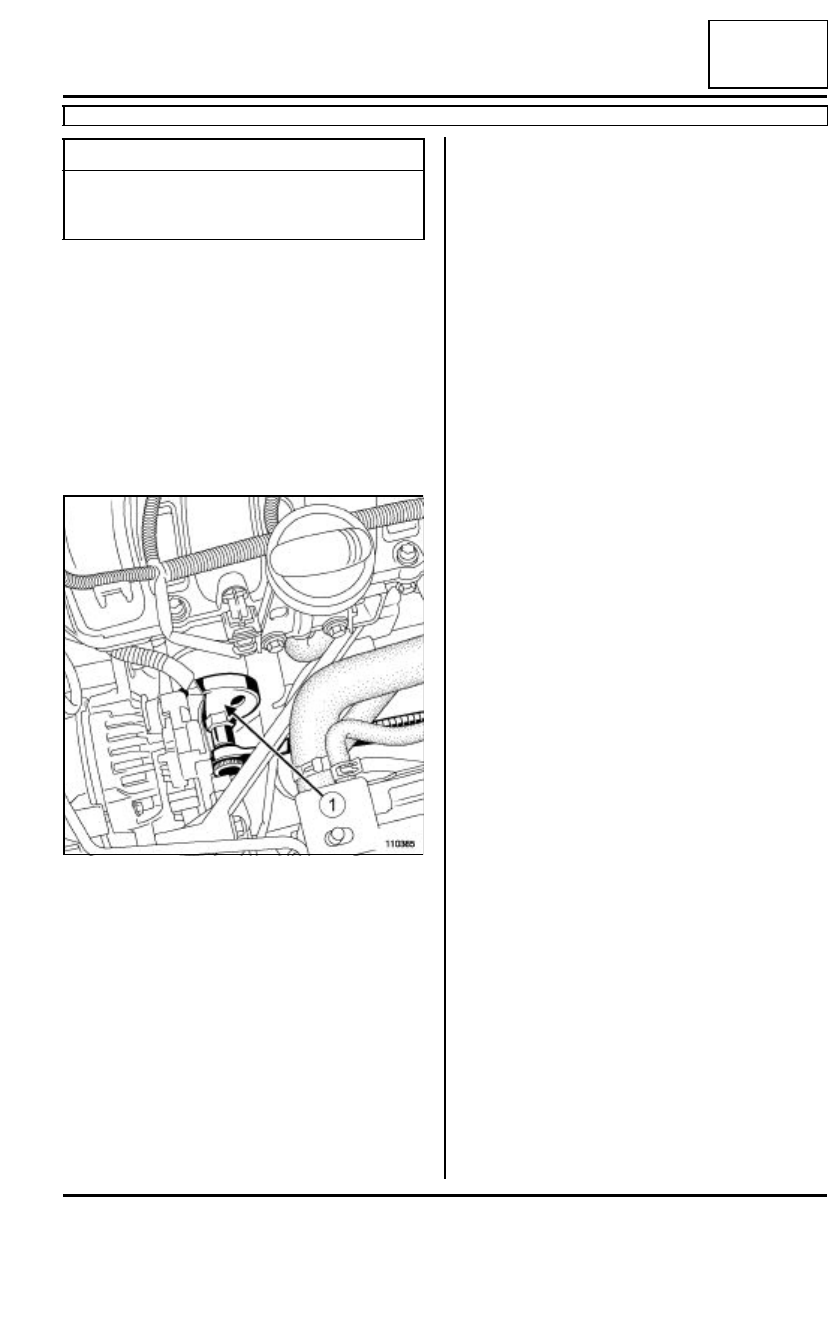

Desconectar el conector (1) del captador de presión
de aceite.

Extraer:

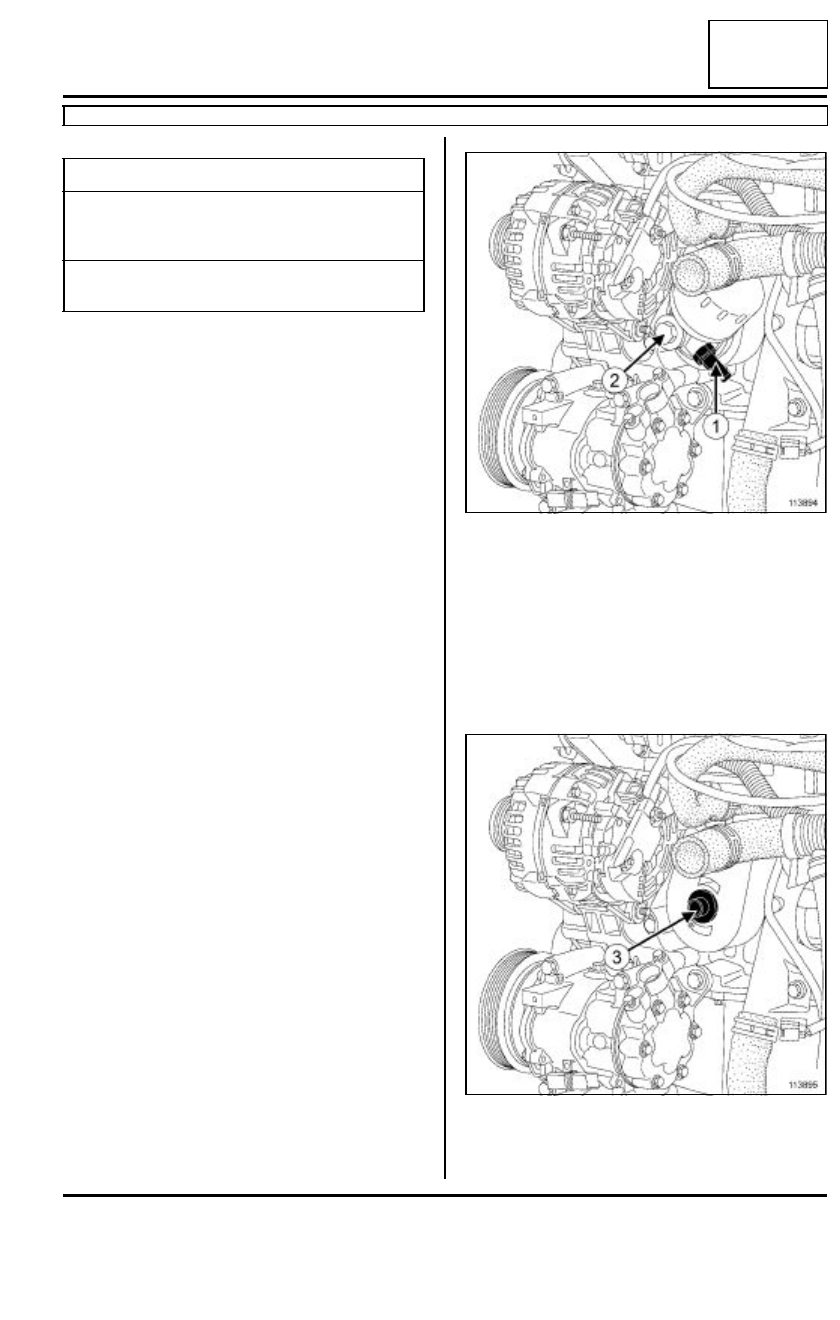

- el tornillo (2) del soporte del filtro de aceite,

- el soporte del filtro de aceite.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- el mamelón (3) del cambiador de temperatura

agua - aceite,

Pares de apriete

m

mamelón del cambia-
dor de temperatura del
agua - aceite

45 N.m

tornillo del soporte del
filtro de aceite

45 N.m

113894

113895

10A

-

7

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cambiador de temperatura agua/aceite: Extracción - Reposición

K9K

10A

- el cambiador de temperatura del agua-aceite.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Sustituir la junta  del cambiador posicionando el la-
bio  de la junta detrás de las lengüetas  del cambia-
dor.

Colocar el cambiador de temperatura agua - aceite
en el tubo de entrada de agua.

Apretar al par el mamelón del cambiador de tem-
peratura del agua - aceite (45 N.m).

II - ETAPA FINAL

Colocar el soporte del filtro de aceite.

Apretar al par el tornillo del soporte del filtro de
aceite (45 N.m).

Efectuar el llenado de aceite motor (consultar 10A,
Conjunto motor y bajos de motor, Aceite motor:
Vaciado - Llenado).

Esperar 2 min.

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga).

Colocar:

- el cambiador aire - aire (consultar 12B, Sobreali-

mentación, Cambiador aire - aire: Extracción-
Reposición),

- el protector bajo el motor,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- el protector del motor,

- la batería (consultar 80A, Batería, Batería: Ex-

tracción - Reposición).
