Renault Clio. Manual - parte 8

Sumario

19C

DEPÓSITO

Depósito de carburante:
Extracción - Reposición

19C-1

Boca de llenado: Extracción -
Reposición

19C-6

Depósito de carburante:
Vaciado

19C-8

Aforador: Extracción -
Reposición

19C-13

Bomba - aforador - filtro:
Extracción - Reposición

19C-15

Detector del nivel de
carburante: Control

19C-17

19D

SUSPENSIÓN MOTOR

Suspensión pendular: Par de
apriete

19D-1

Suspensión pendular
trasera: Extracción -
Reposición

19D-10

Suspensión pendular
derecha: Extracción -
Reposición

19D-15

Suspensión pendular
izquierda: Extracción -
Reposición

19D-21

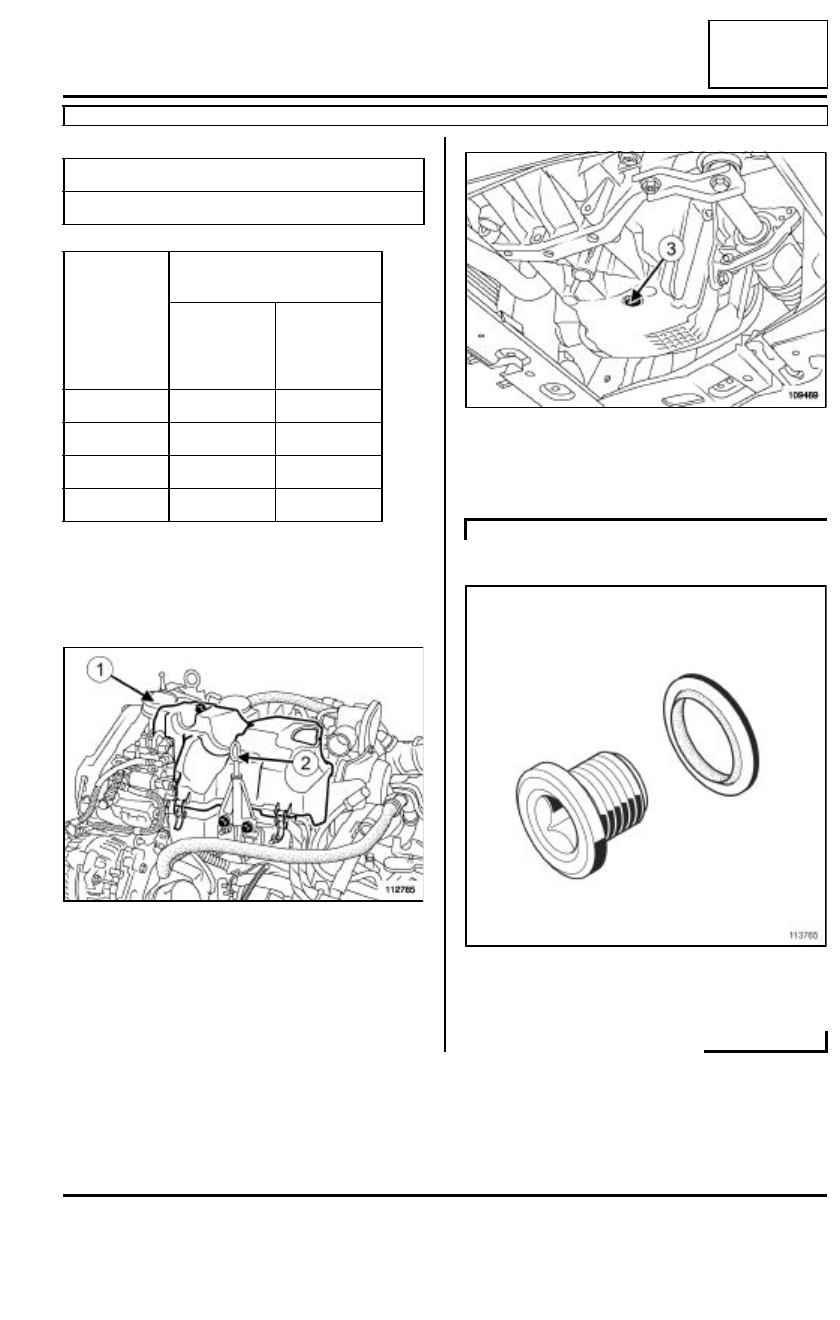

10A

-

1

CONJUNTO MOTOR Y BAJOS DE MOTOR

Aceite motor: Vaciado - Llenado

D4F o K4J o K4M o K9K

10A

I - VACIADO

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Elevador de dos columnas: Segu-
ridad).

Extraer:

- el tapón (1) de llenado de aceite,

- la varilla de aceite (2).

Extraer el tapón (3) de vaciado.

Dejar que escurra el aceite en un recipiente de va-
ciado.

Junta con labio de goma

Montar la junta nueva en el tapón (no hay sentido de
montaje).

Pares de apriete

m

tapón de vaciado

20 N.m

Motor

Capacidad media de aceite

(ajustar con la varilla) (l)

Vaciado

Cambio de
aceite con
sustitución
del filtro

K4J

4,9

5

K4M

4,9

5

K9K

4,4

4,5

D4F

3,8

4

112785

109489

K4J o K4M o K9K

113765

10A

-

2

CONJUNTO MOTOR Y BAJOS DE MOTOR

Aceite motor: Vaciado - Llenado

D4F o K4J o K4M o K9K

10A

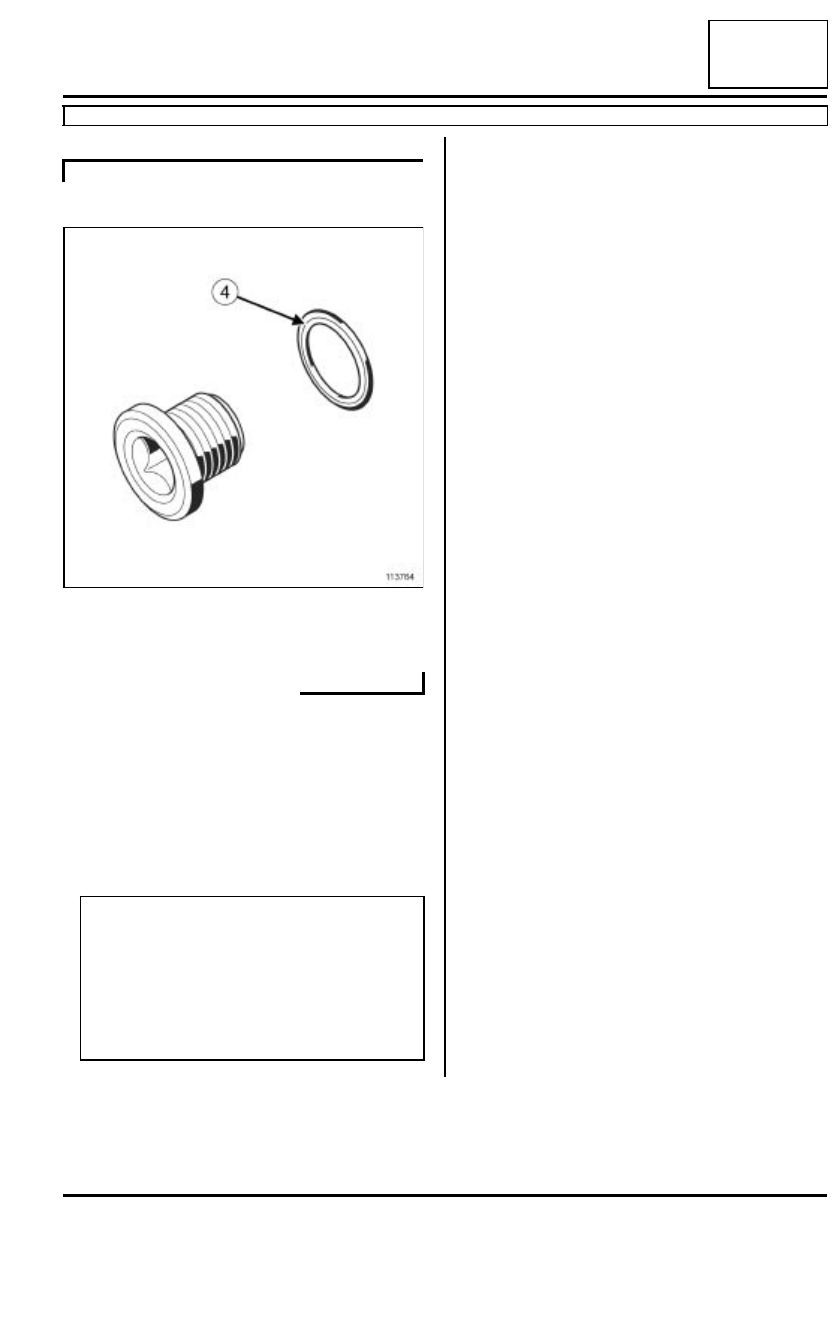

Junta de cobre

Montar la junta nueva en el tapón colocando la hen-
didura (4) hacia el tapón.

Apretar al par el tapón de vaciado (20 N.m).

II - LLENADO

Al completar el nivel del aceite del motor, respetar
imperativamente un tiempo de escurrido de 10 min
como mínimo, antes de comprobar el nivel con la
varilla.

Efectuar el llenado del aceite en el motor.

D4F

113764

ATENCIÓN

Verificar imperativamente el nivel de aceite con
la varilla de aceite.

No sobrepasar el nivel máximo de la varilla de
aceite (puede provocar la destrucción del motor).

Antes de entregar el vehículo al cliente, reajustar
el nivel de aceite si es necesario.

10A

-

3

CONJUNTO MOTOR Y BAJOS DE MOTOR

Filtro de aceite: Extracción - Reposición

K9K

10A

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar Vehículo: Remolcado y levanta-
miento).

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado, página 10A-1).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

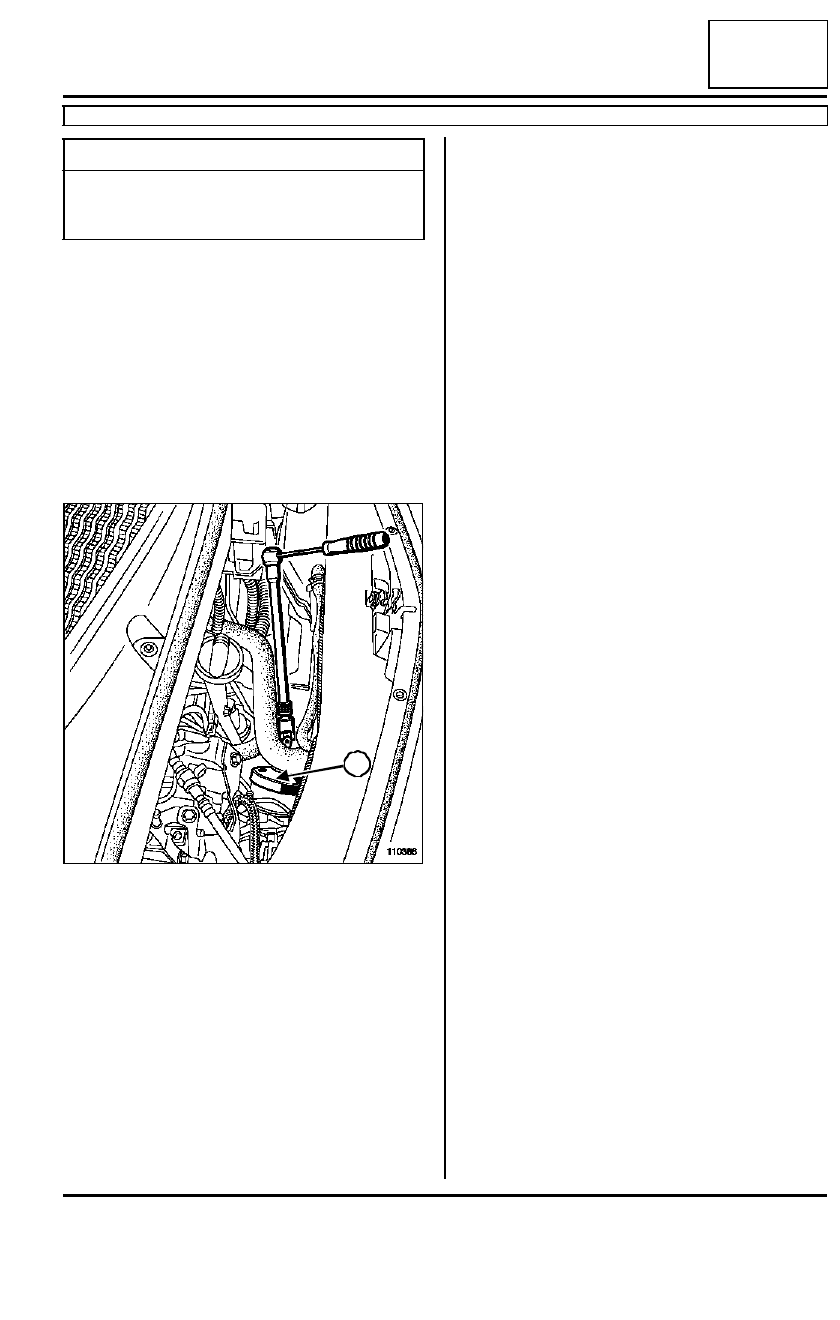

Colocar el útil (Mot. 1329)(1) con un alargador y un
trinquete en el filtro de aceite.

Extraer el filtro de aceite.

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Aceitar la junta del filtro de aceite nuevo.

II - REPOSICIÓN DE LA PIEZA ESTUDIADA

Enroscar el filtro de aceite hasta que la junta haga
contacto en el motor.

Apretar el filtro de aceite con la mano 3/4 de vuelta.

III - ETAPA FINAL

Llenar de aceite el motor (consultar 10A, Conjunto
motor y bajos de motor, Aceite motor: Vaciado -
Llenado, página 10A-1).

Utillaje especializado indispensable

Mot. 1329

Cofia del filtro de
aceite diámetro 76
mm

110386

1
