Renault Clio. Manual - parte 12

10A

-

16

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K4J o K4M

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas(consultar  Vehículo: Remolcado y levanta-
miento).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado, página 10A-1).

Extraer:

- la varilla de aceite,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción - Reposición).

Desconectar la sonda del nivel de aceite.

Extraer:

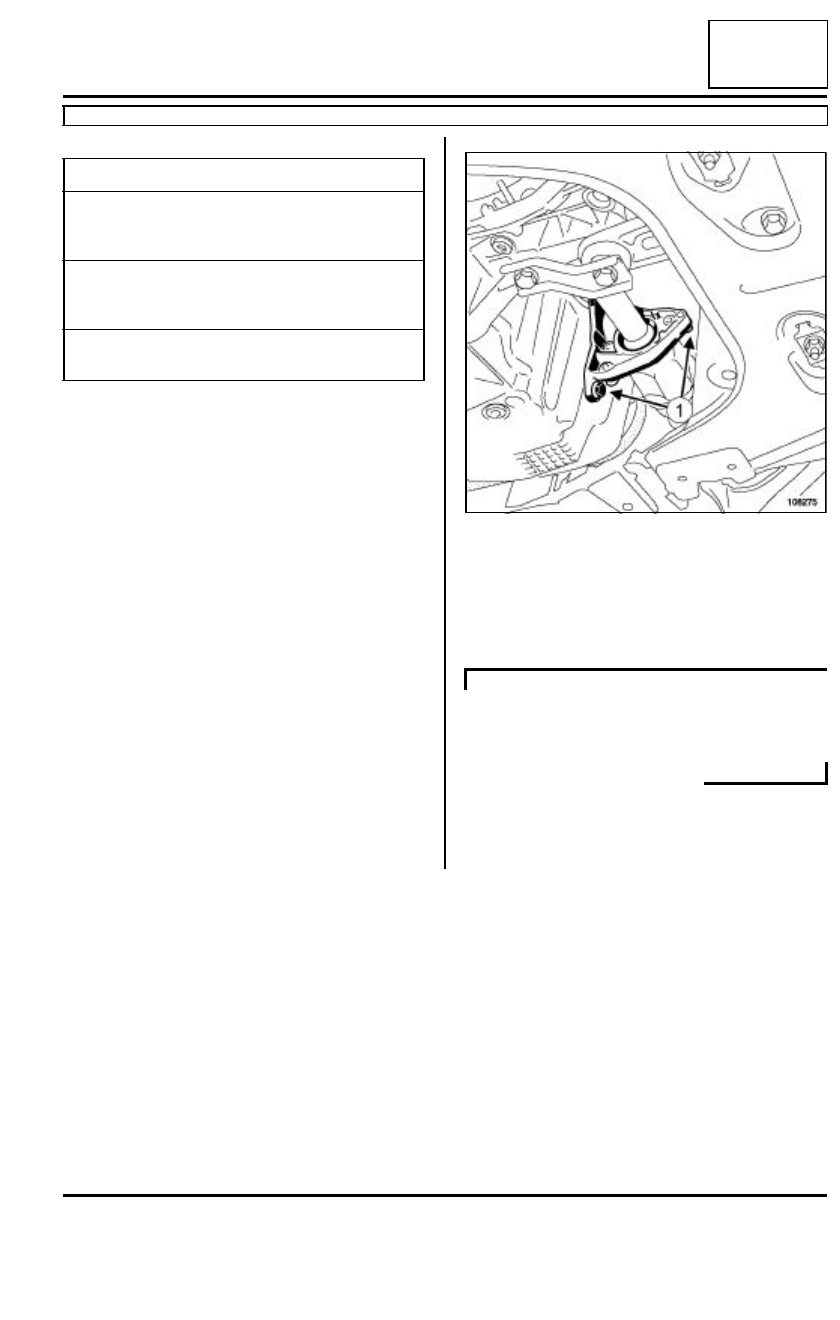

- los tornillos de fijación(1) de la brida de la transmi-

sión derecha en el apoyo intermedio,

- los tornillos de fijación del apoyo intermedio en el

cárter inferior.

Quitar el tornillo de fijación del cárter inferior sobre el
soporte multifunción.

Pares de apriete

m

tornillos de fijación del
cárter inferior en la caja
de velocidades

44 N.m

tornillo de fijación del
cárter inferior sobre el
sopor te multifunción

21 N.m

tornillos de fijación del
apoyo intermedio

44 N.m

108275

ACONDICIONADOR DE AIRE

10A

-

17

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K4J o K4M

10A

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

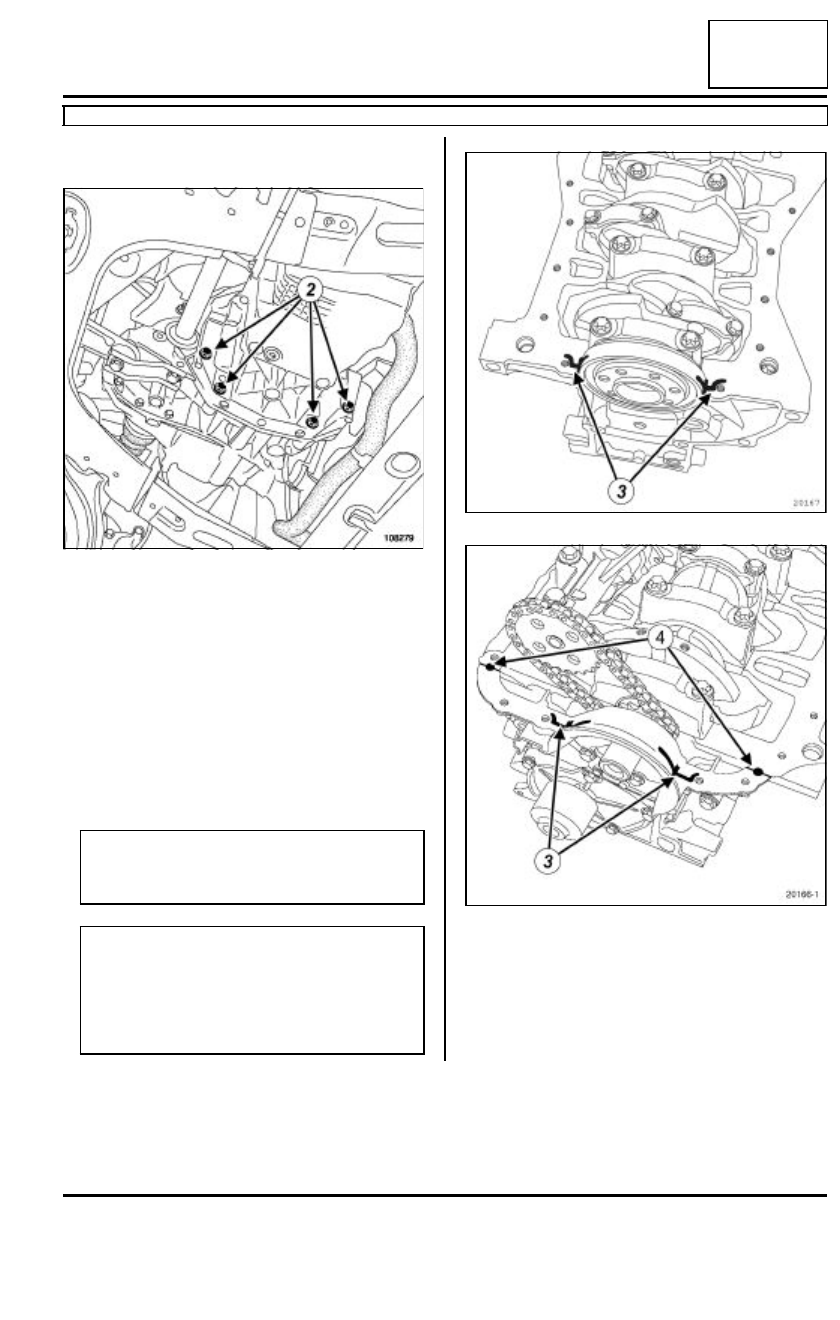

- los tornillos de fijación (2) del cárter inferior en la

caja de velocidades,

- los tornillos de fijación del cárter inferior en el blo-

que motor,

- el cárter inferior.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Aplicar cuatro cordones de JUNTA SILICONA AD-
HERENTE de referencia 77 11 227 484 en (3) de un
diámetro de 5 mm.

Aplicar dos puntos de silicona JUNTA SILICONA
ADHERENTE de referencia 77 11 227 484 en (4) de
un diámetro de 7 mm en la intersección de la placa
de cierre del cigüeñal y del bloque motor.

108279

ATENCIÓN

Los planos de junta deben estar limpios, secos y
sin grasa (evitar las huellas de dedos).

ATENCIÓN

Un exceso de producto de estanquidad en la
aplicación puede provocar un desbordamiento
de dicho producto al apretar las piezas. La mez-
cla producto - fluido puede provocar una degra-
dación de algunos elementos (motor, radiador).

20167

20166

10A

-

18

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K4J o K4M

10A

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar:

- el cárter inferior con una junta nueva,

- los tornillos de fijación del cárter inferior sin apre-

tarlos,

- los tornillos de fijación del cárter inferior en la caja

de velocidades sin apretarlos.

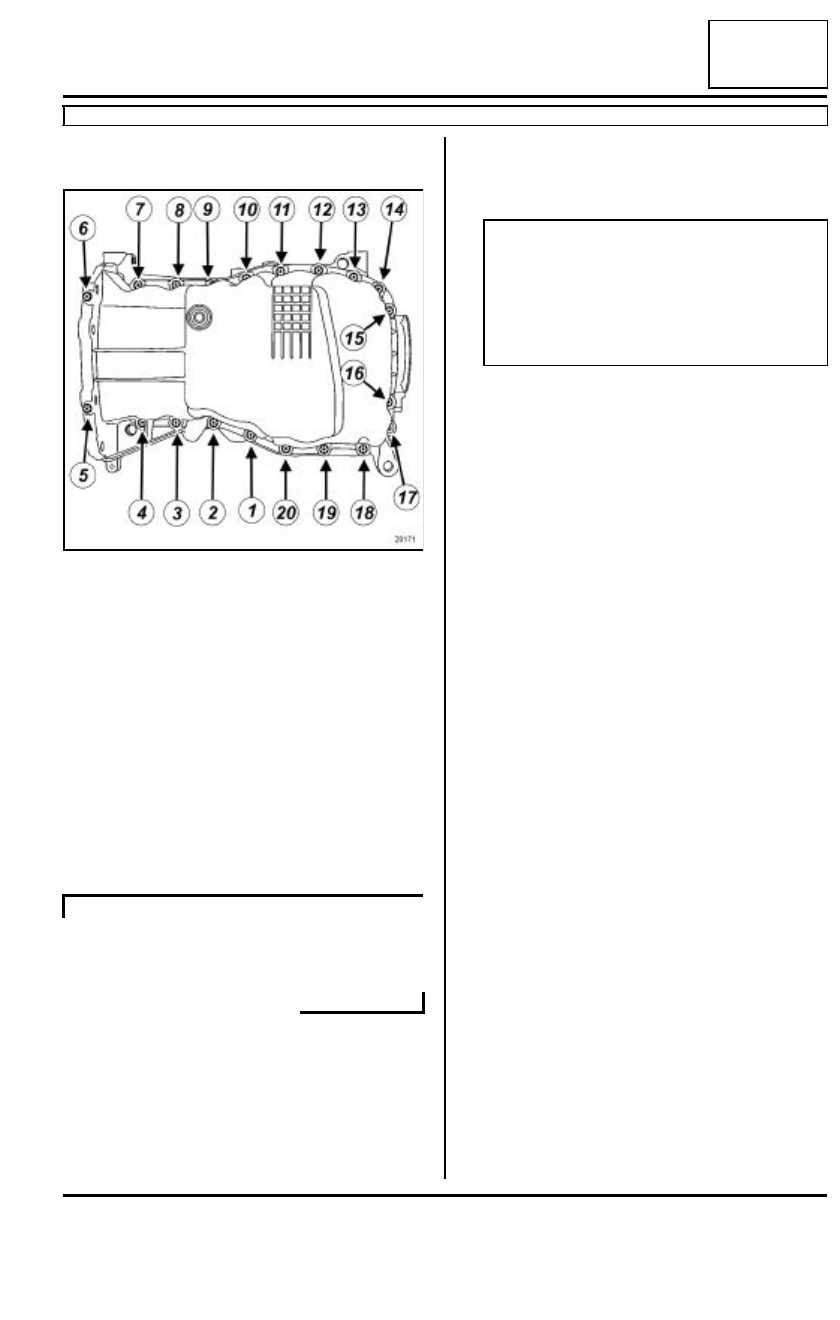

Apretar por orden y al par los tornillos (1), (2), (15),
(16), (5), (6) a (14 N.m).

Apretar por orden y al par los tornillos (1), (10), (11),
(20), (2), (9), (12), (19), (3), (8), (13), (18), (4), (7),
(14), (17), (5), (6), (15), (16) a (14 N.m).

Apretar al par los tornillos de fijación del cárter in-
ferior en la caja de velocidades (44 N.m).

Apretar al par el tornillo de fijación del cárter infe-
rior sobre el soporte multifunción  (21 N.m).

III - ETAPA FINAL

Colocar:

- los tornillos de fijación del apoyo intermedio en el

cárter inferior,

- los tornillos de fijación de la brida de la transmisión

derecha en el apoyo intermedio.

Apretar al par los tornillos de fijación del apoyo
intermedio  (44 N.m).

Conectar la sonda del nivel de aceite.

Colocar:

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción-Reposición),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- la varilla de aceite.

Efectuar el llenado de aceite motor (consultar 10A,
Conjunto motor y bajos de motor, Aceite motor:
Vaciado - Llenado, página 10A-1).

Conectar la batería (consultar Batería: Extracción -
Reposición).

20171

ACONDICIONADOR DE AIRE

ATENCIÓN

Colocar imperativamente una cala de 10 mm de
espesor entre el travesaño del radiador y la
cuna, y centrar el peón del travesaño del radia-
dor en el orificio de la cuna a la altura de la fija-
ción delantera del brazo inferior para apretar al
par las fijaciones del travesaño del radiador.

10A

-

19

CONJUNTO MOTOR Y BAJOS DE MOTOR

Cárter inferior: Extracción - Reposición

K9K

10A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer el protector bajo el motor.

Cambiar el aceite del motor (consultar 10A, Con-
junto motor y bajos de motor, Aceite motor: Va-
ciado - Llenado, página 10A-1).

Extraer:

- la varilla de aceite,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción-Reposición),

- el travesaño soporte del radiador (consultar M R

393 Carrocería, 41A, Estructura inferior delan-
tera, Travesaño soporte del radiador: Extrac-
ción - Reposición).

Desconectar la sonda del nivel de aceite.

Quitar el soporte derecho del catalizador.

Extraer:

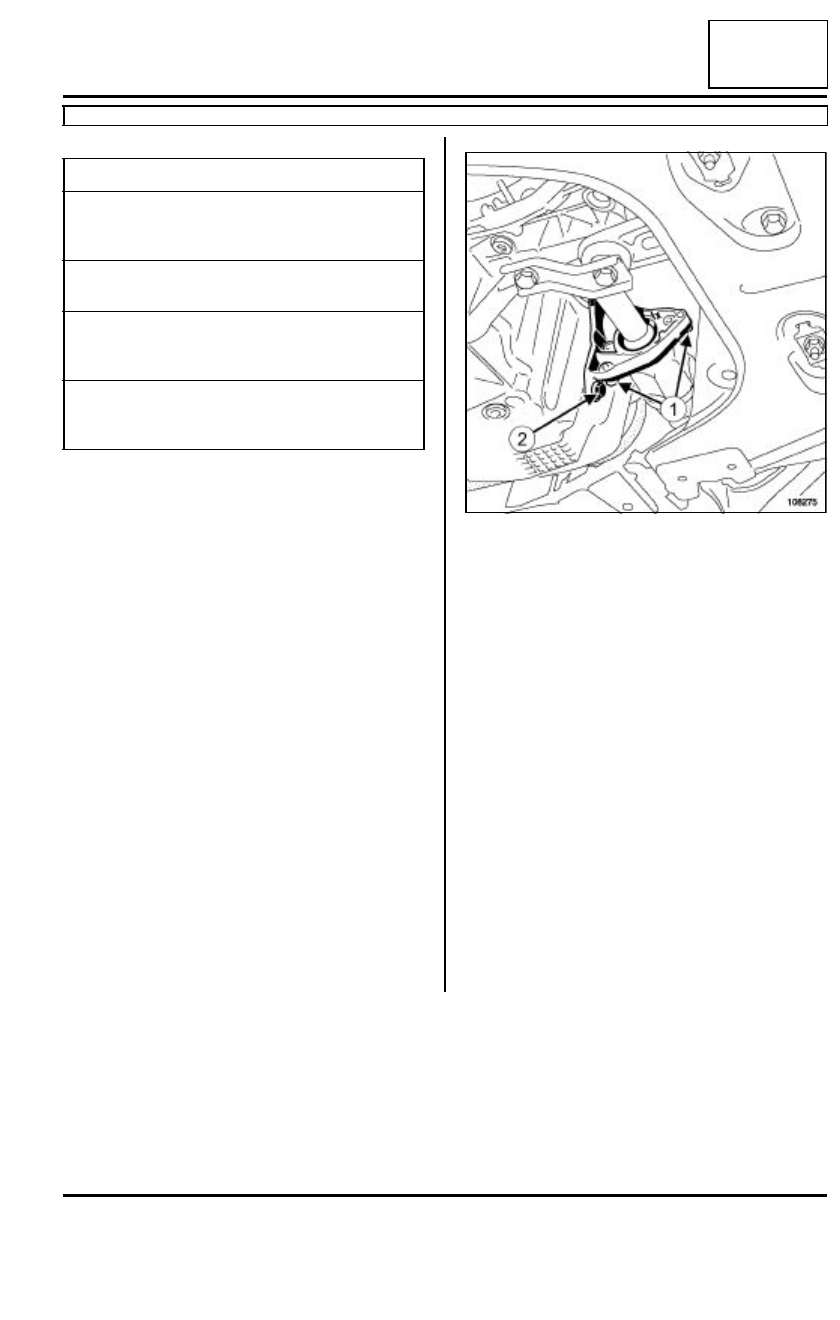

- los tornillos de fijación (1) de la brida del apoyo in-

termedio de transmisión,

- el tornillo de fijación (2) del apoyo intermedio en el

cárter inferior,

- el tornillo de fijación del cárter inferior sobre el so-

porte multifunción.

Pares de apriete

m

preapriete de los tor-
nillos de fijación del cár-
ter inferior

8 N.m

tornillos de fijación del
cárter inferior

14 N.m

tornillos de fijación del
cárter inferior en la caja
de velocidades

44 N.m

tornillos de fijación del
cárter inferior sobre el
sopor te multifunción

21 N.m

108275
