Renault Master propulsion. Manual - parte 21

EMBRAGUE

Despiece

20A

20A-2

Despiece

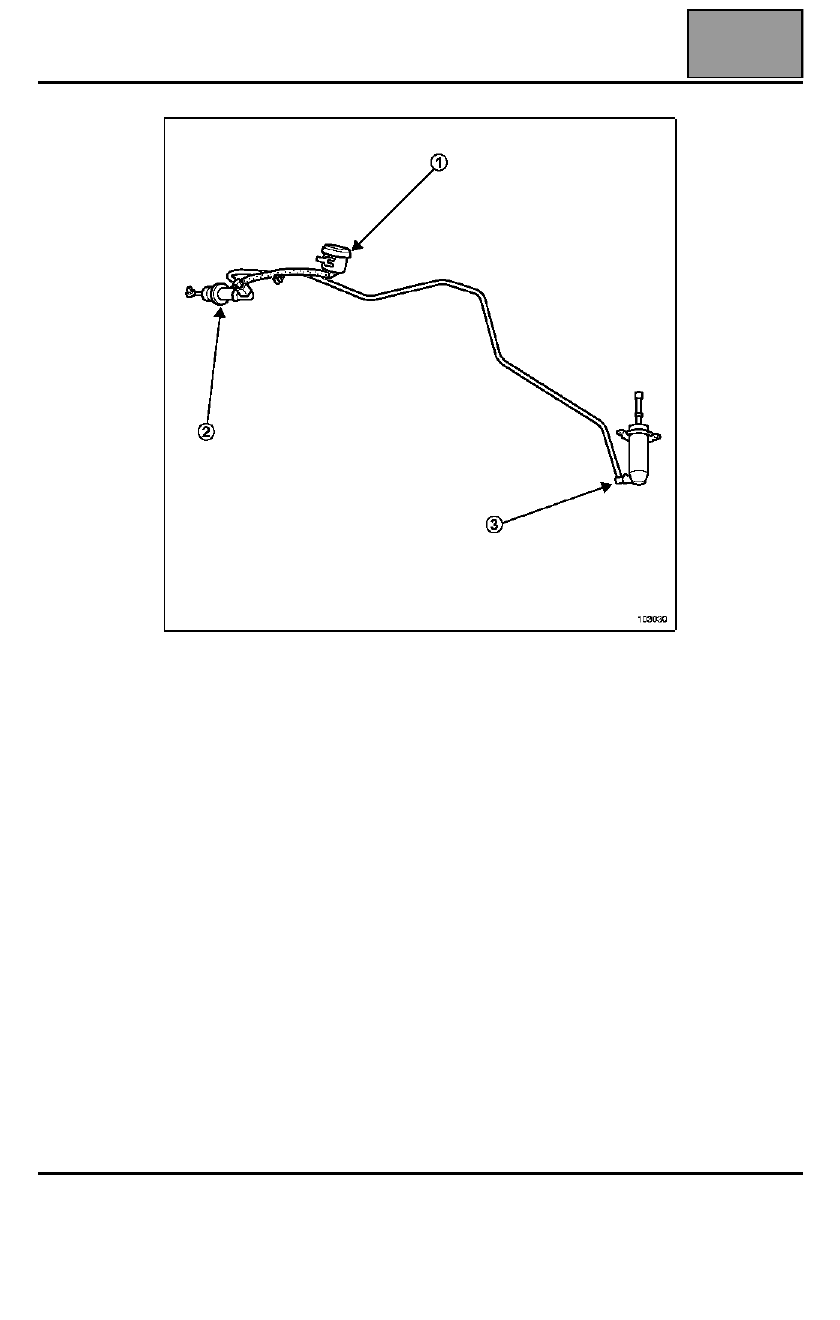

1  Depósito
2  Emisor
3  Receptor

EMBRAGUE

Mecanismo - Disco

20A

20A-3

Mecanismo - Disco

SUSTITUCIÓN

Esta operación se efectúa tras haber extraído el
grupo motopropulsor y desacoplado la caja de
velocidades del motor.

EXTRACCIÓN

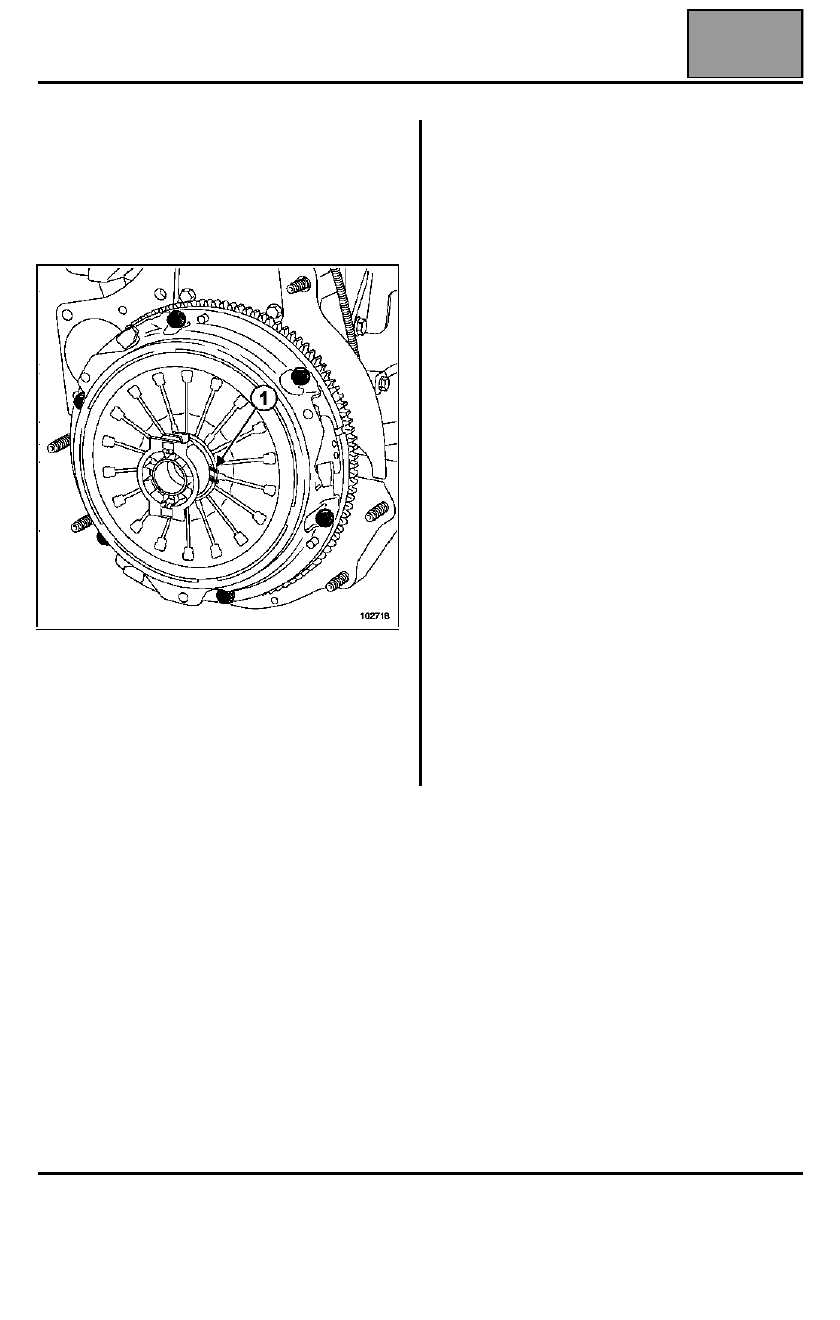

Separar las lengüetas (1) y extraer simultáneamente el
tope.

Extraer:
– los tornillos de fijación del mecanismo,
– el mecanismo así como el disco del embrague.

Controlar y sustituir las piezas defectuosas.

REPOSICIÓN

Limpiar las acanaladuras del árbol de embrague y
montar el conjunto sin lubricante.

Desengrasar la cara de fricción del volante.

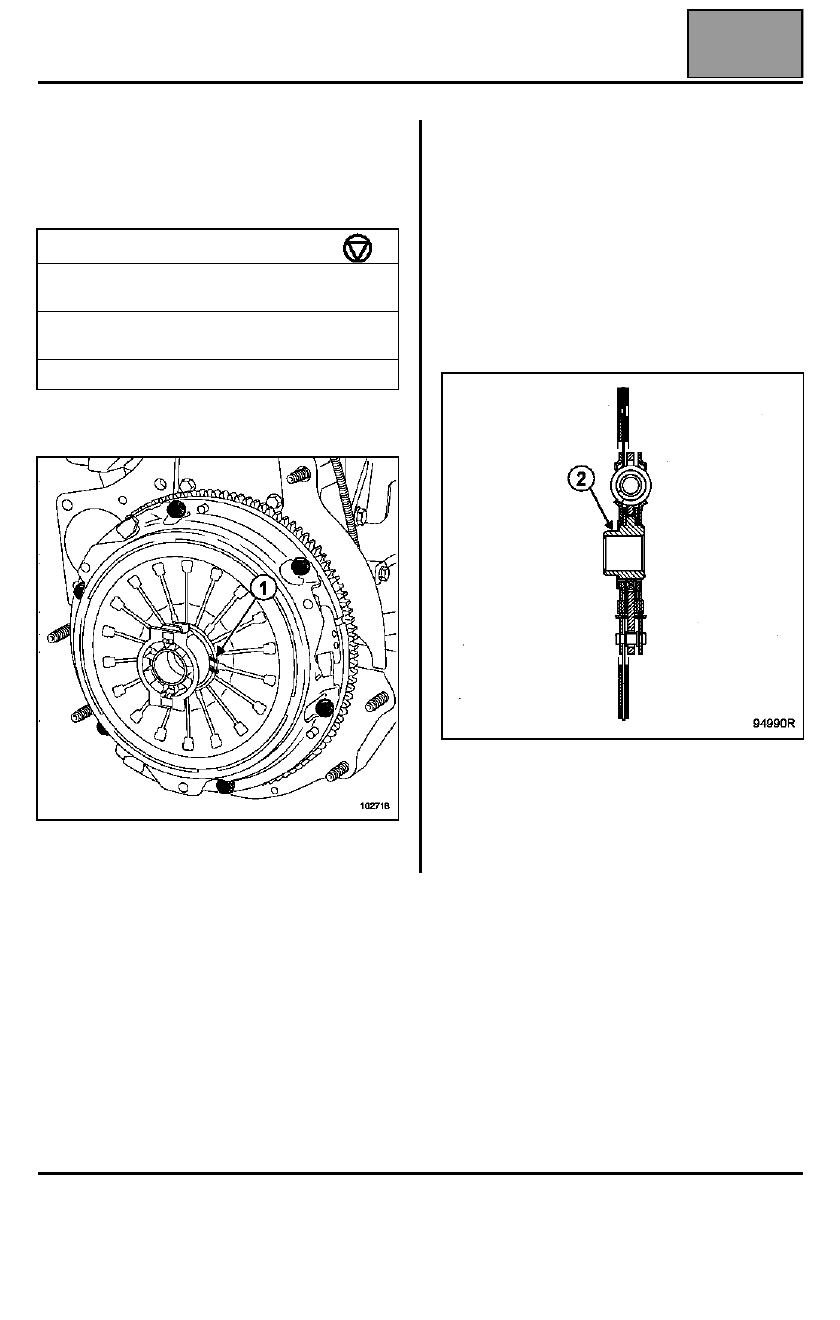

Colocar el disco en su sitio (saliente (2) del lado
volante motor).

Pares de apriete

tornillos de fijación del mecanismo en
el volante motor

3,9 daN.m

tornillos de fijación del motor de
arranque

1,9 daN.m

tuerca del contorno de caja

9,4 daN.m

EMBRAGUE

Mecanismo - Disco

20A

20A-4

CENTRADO

Utilizar el centrador de plástico.

Colocar el mecanismo en el volante motor.

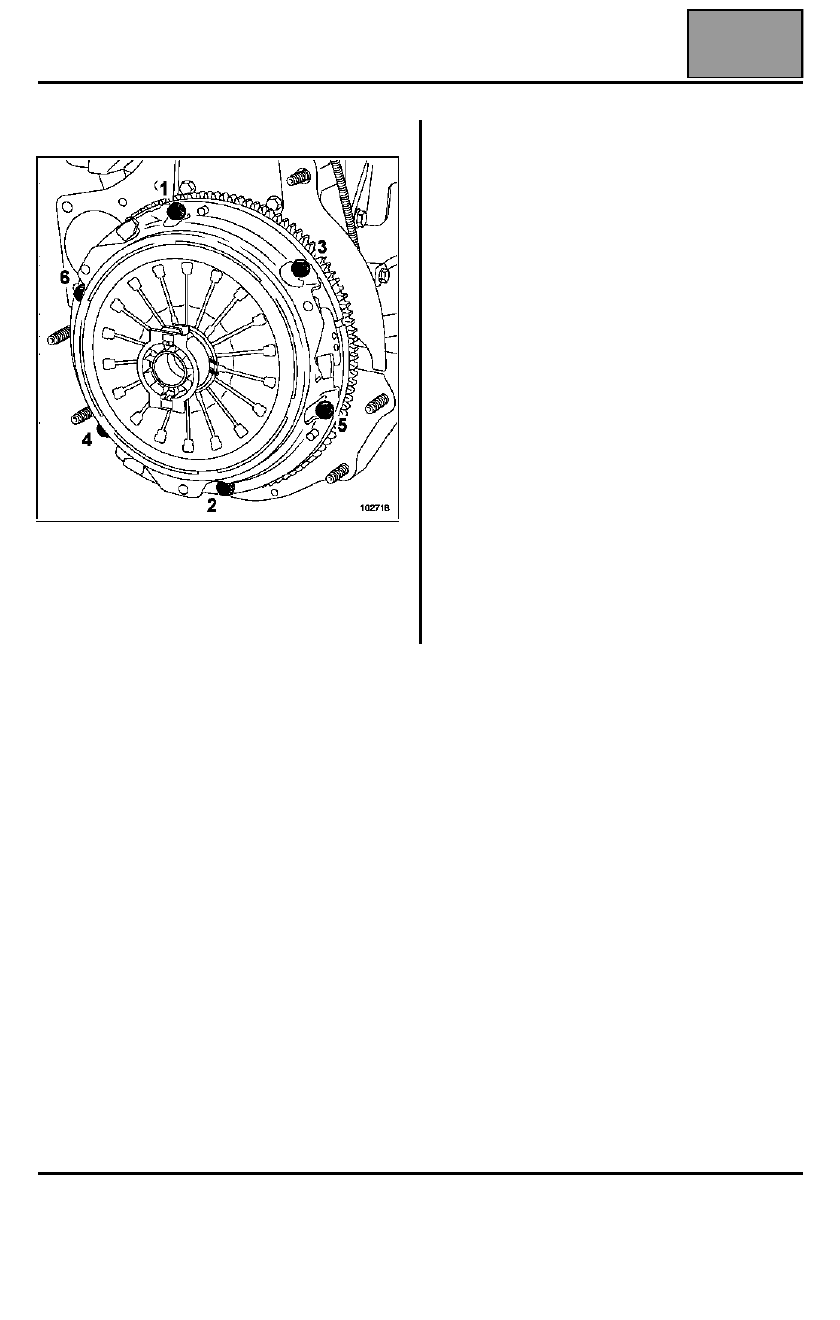

Apretar progresivamente según el orden y al par los
tornillos a 3,9 daN.m.

EMBRAGUE

Tope

20A

20A-5

Tope

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado
la caja de velocidades del motor.

EXTRACCIÓN

Extraer el tope separando la grapa (1).

REPOSICIÓN

Proceder en el sentido inverso de la extracción.

Asegurarse del correcto deslizamiento del tope.
