EMBRAGUE

Guía de tope

20A

20A-6

Guía de tope

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado
la caja de velocidades del motor.

EXTRACCIÓN

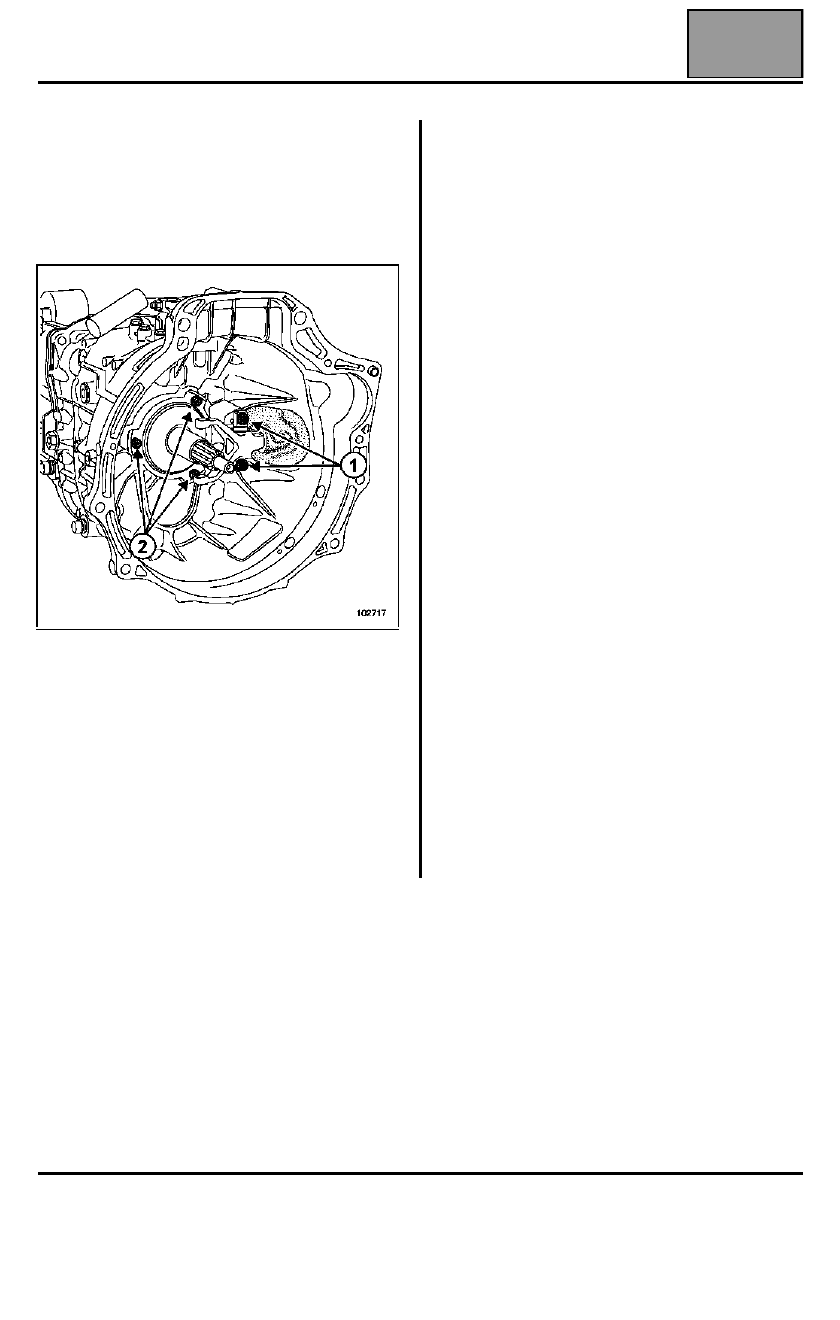

Extraer:
– los dos tornillos de fijación (1) de la horquilla,
– los tres tornillos de fijación (2) de la guía del tope.

REPOSICIÓN

Colocar la guía del tope.

Apretar al par los tornillos de la guía del tope
(2,3 daN.m).

Montar la horquilla.

EMBRAGUE

Volante

20A

20A-7

Volante

SUSTITUCIÓN

Esta operación se efectúa tras haber desacoplado
la caja de velocidades del motor y extraído el
embrague.

EXTRACCIÓN

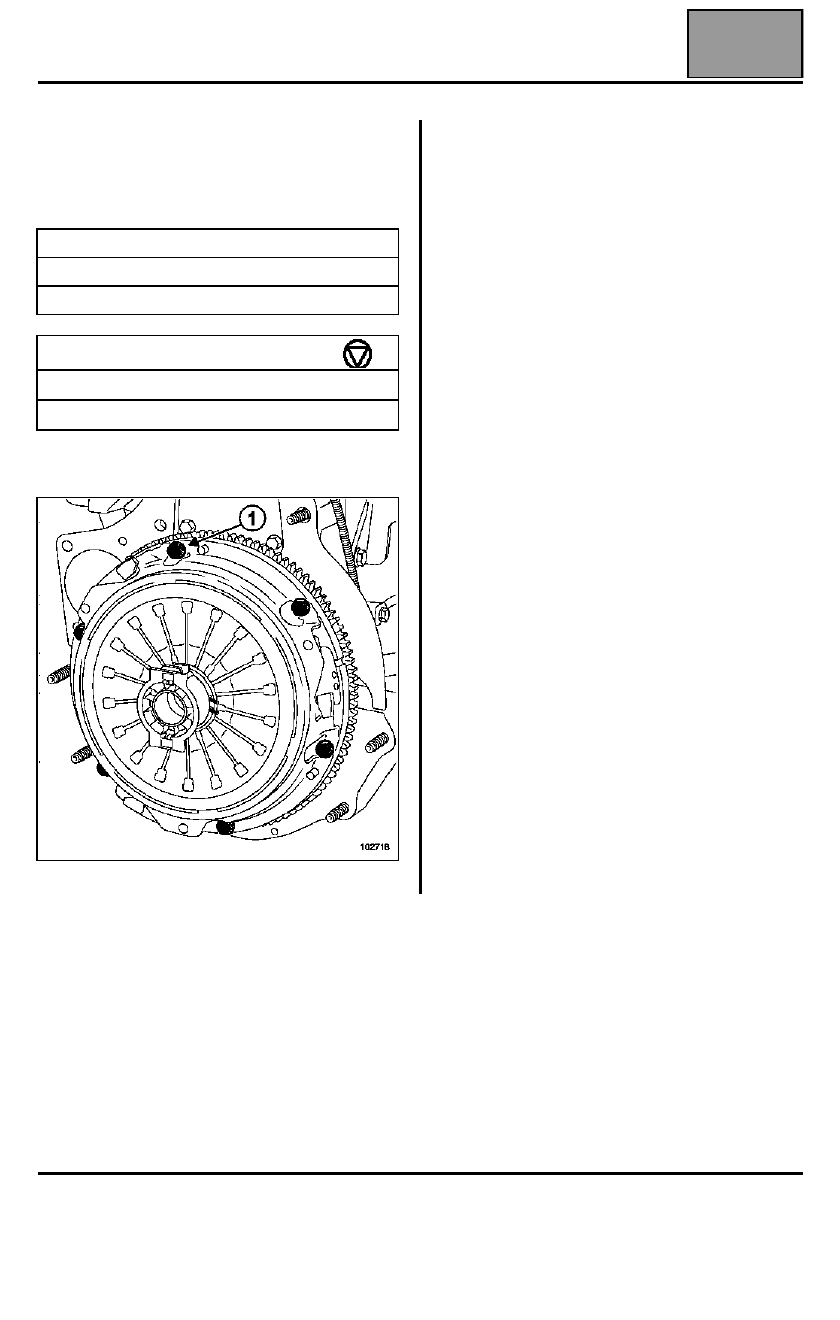

Quitar los tornillos (1) de fijación del volante motor.

REPOSICIÓN

Colocar el volante motor.

Aproximar los tornillos del volante motor a mano.

Colocar las espigas (Mot. 1693) para centrar el
volante motor respecto al orificio de fijación en el
cigüeñal.

Inmovilizar el volante motor mediante el útil
(Rou. 604-01).

Apretar los tornillos de fijación del volante motor.

Quitar las espigas (Mot. 1693).

Apretar al par los tornillos de fijación del volante motor
(3 daN.m).

Efectuar un apriete angular de 90

°°°°

.

Retirar el útil de inmovilización (Rou. 604-01).

Utillaje especializado indispensable

Rou. 604-01

Útil para inmovilizar bujes

Mot. 1693

Espiga de centrado volante motor

Pares de apriete

tornillos del volante

3 daN.m + 90

°°°°

tuerca del contorno de caja

9,4 daN.m

CAJA DE VELOCIDADES

Relaciones

21A

21A-1

121A

CAJA DE VELOCIDADES

Relaciones

CAJA DE VELOCIDADES ZF 5S.200

CAJA DE VELOCIDADES ZF 6S.300

Vehículo

Motorización

Par del

puente

Primera

Segunda

Tercera

Cuarta

Quinta

Chasis doble
cabina
Chasis cabina

S9W206

8X39

5,138

9,860

16,867

25,637

32,868

Chasis cabina

S9W206

8X41

5,208

9,996

17,099

25,990

33,321

Chasis doble
cabina
Chasis cabina

S9W206

8X41

5,00

9,55

16,40

24,92

31,96

Furgón
Chasis doble
cabina
Chasis cabina

S9W206

8X39

5,362

10,291

17,603

26,757

34,304

Vehículo

Motorización

Par del
puente

Primera

Segunda

Tercera

Cuarta

Quinta

Sexta

Chasis doble cabina
Chasis cabina

S9W208

10X39

4,762

8,113

12,518

18,003

24,842

32,046

Chasis cabina
Chasis doble cabina

S9W208

10X41

4,827

8,225

12,691

18,252

25,184

32,488

Furgón
Chasis doble cabina
Chasis cabina

S9W208

10X39

4,970

8,467

13,065

18,790

25,927

33,446

Chasis doble cabina

S9W212

11X39

5,239

8,925

13,772

19,806

27,33

35,255

Chasis desnudo

S9W212

10X37

5,349

9,114

14,063

20,225

27,907

36,000

Furgón
Chasis doble cabina

S9W212

11X39

5,467

9,315

14,373

20,672

28,524

36,795

Chasis cabina
Chasis doble cabina

S9W212

9X41

4,345

7,403

11,423

16,428

22,669

29,243

CAJA DE VELOCIDADES MECÁNICA

Lubricantes

21A

21A-2

CAJA DE VELOCIDADES MECÁNICA

Lubricantes

CAPACIDAD (en litros)

CALIDAD VISCOSIDAD

Aceite TRANSELF LD 75W 80

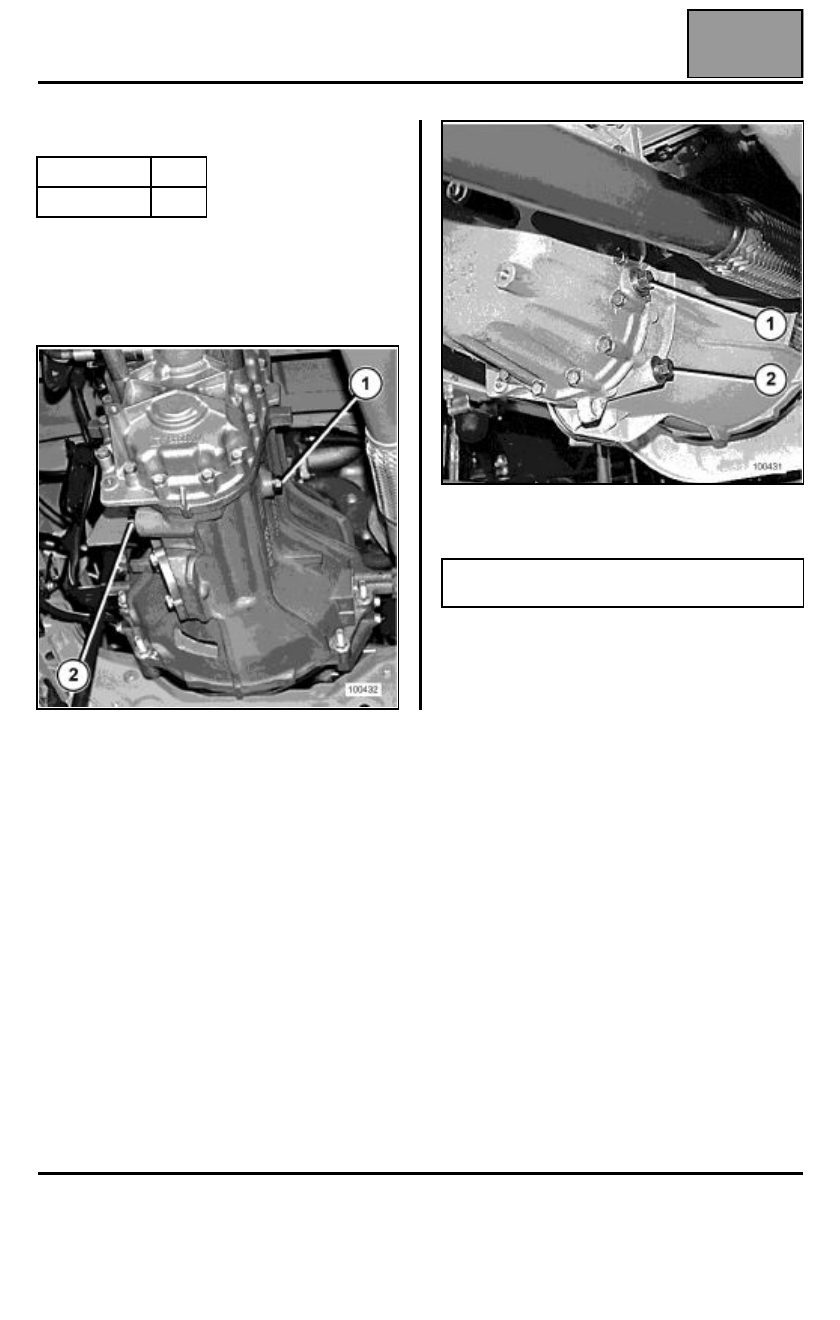

ZF S5.200

1 Tapón de vaciado
2 Tapón de llenado

ZF S5.200

2,2

ZF S6.300

2,7

Nota:
El nivel se hace por desbordamiento.
